多行星轮组合式行星减速传动结构

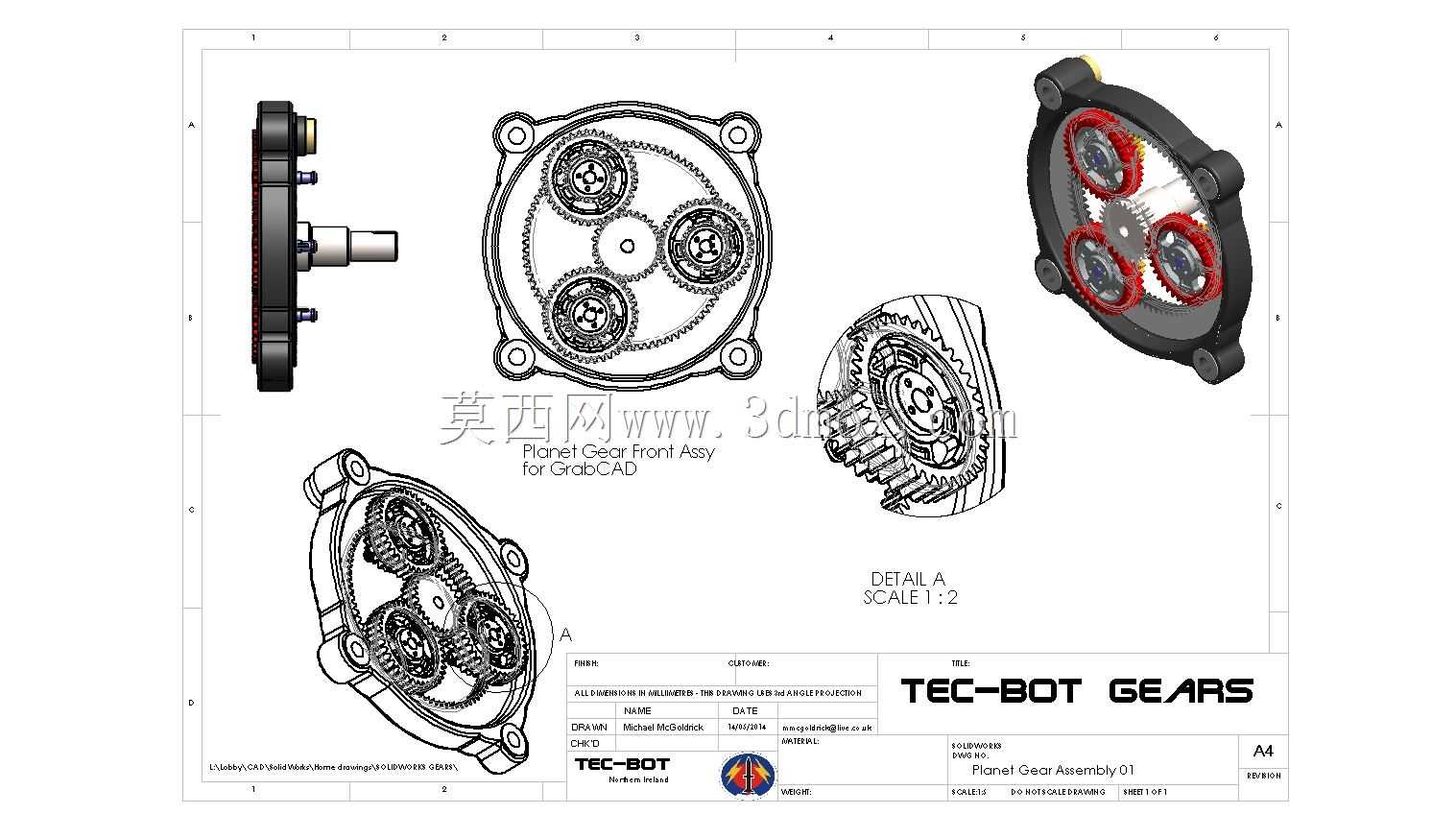

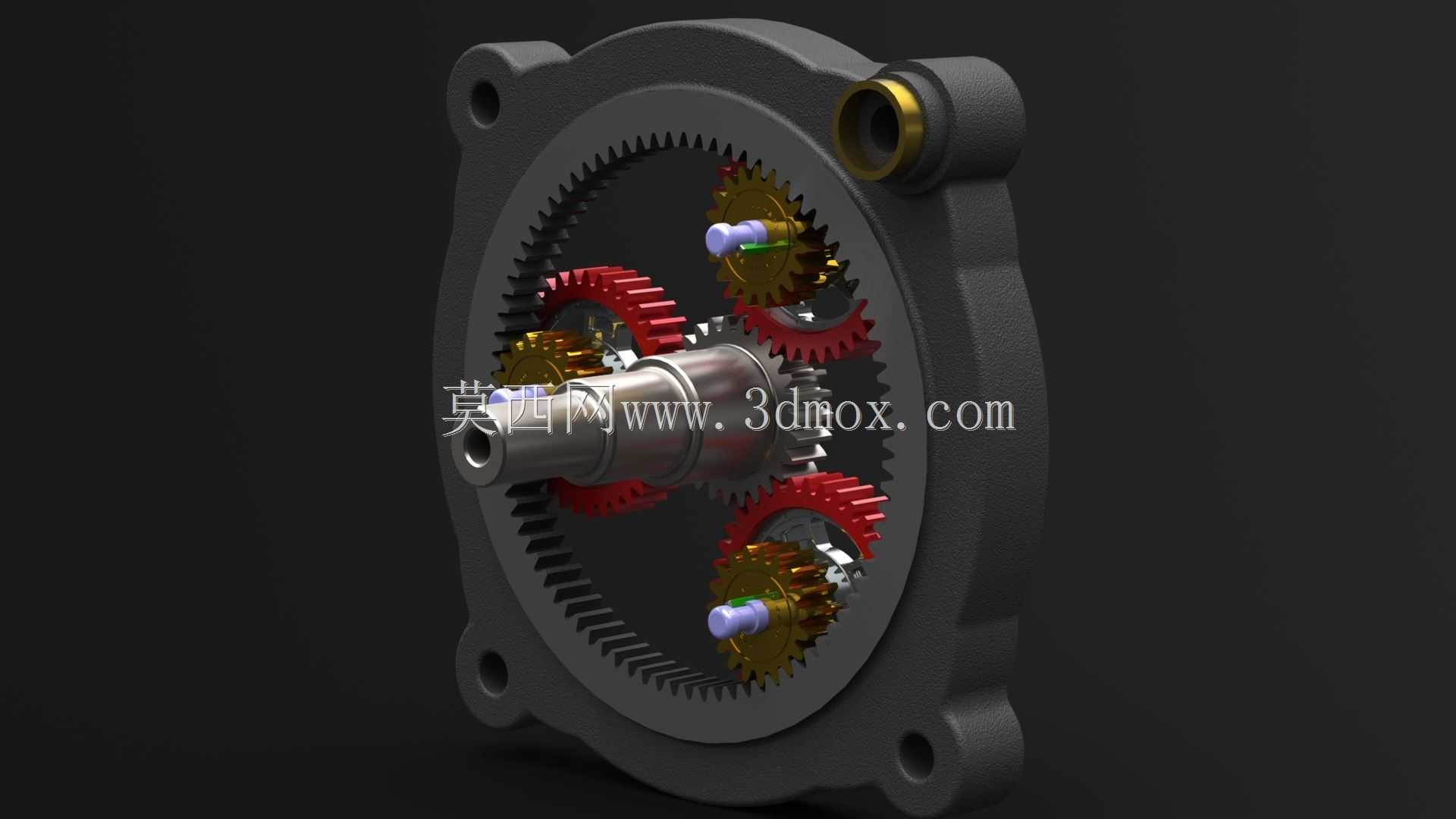

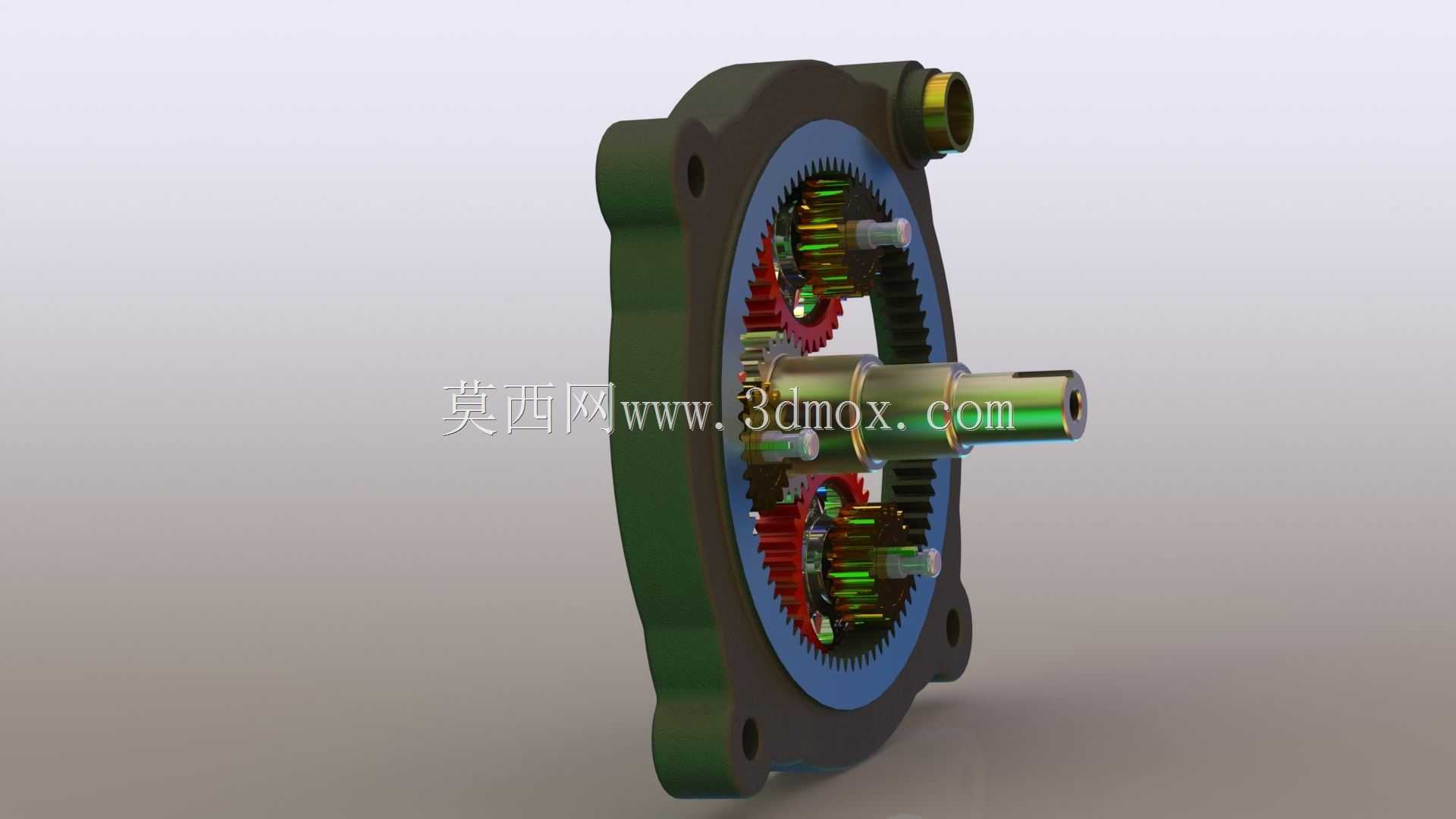

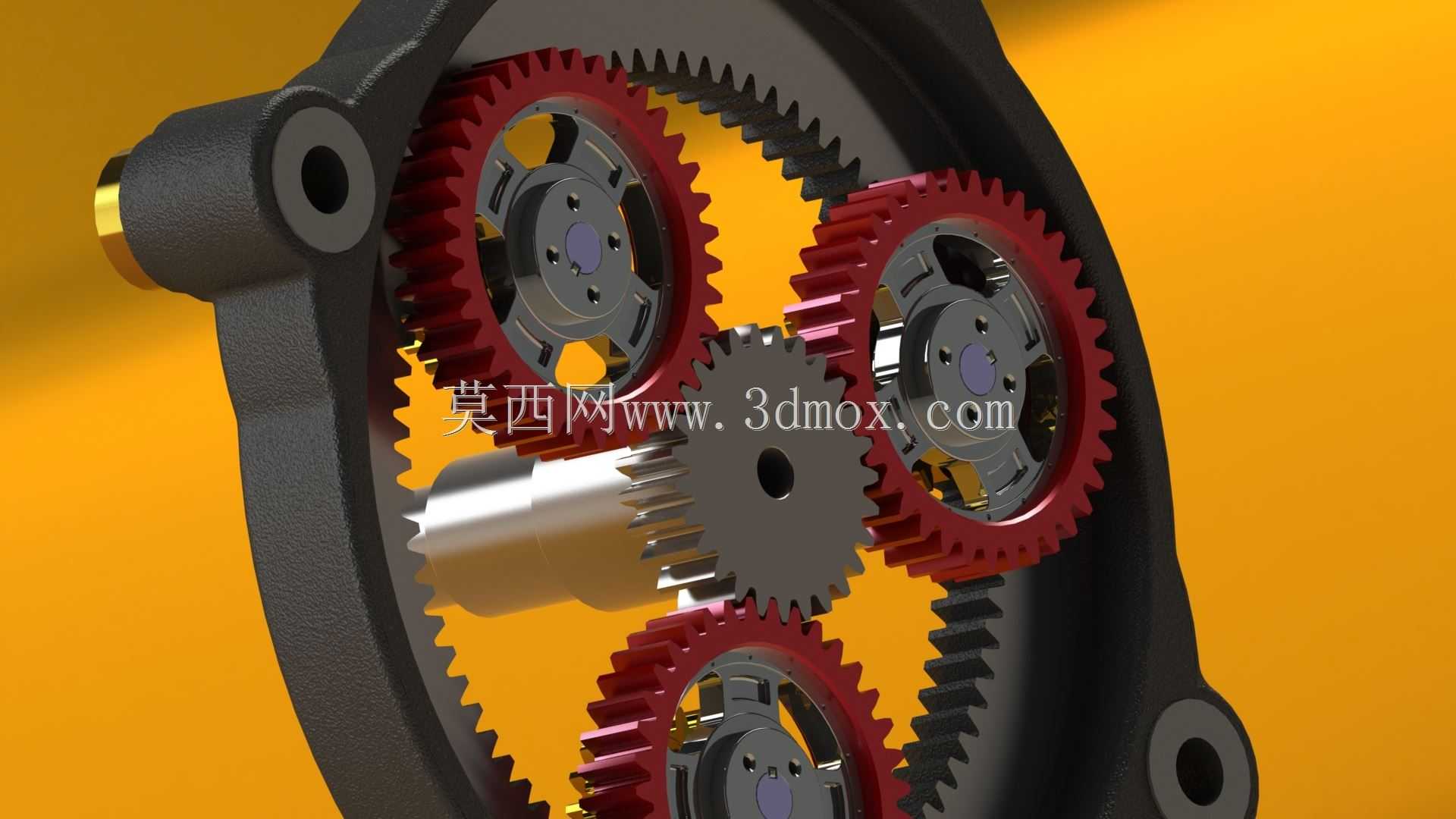

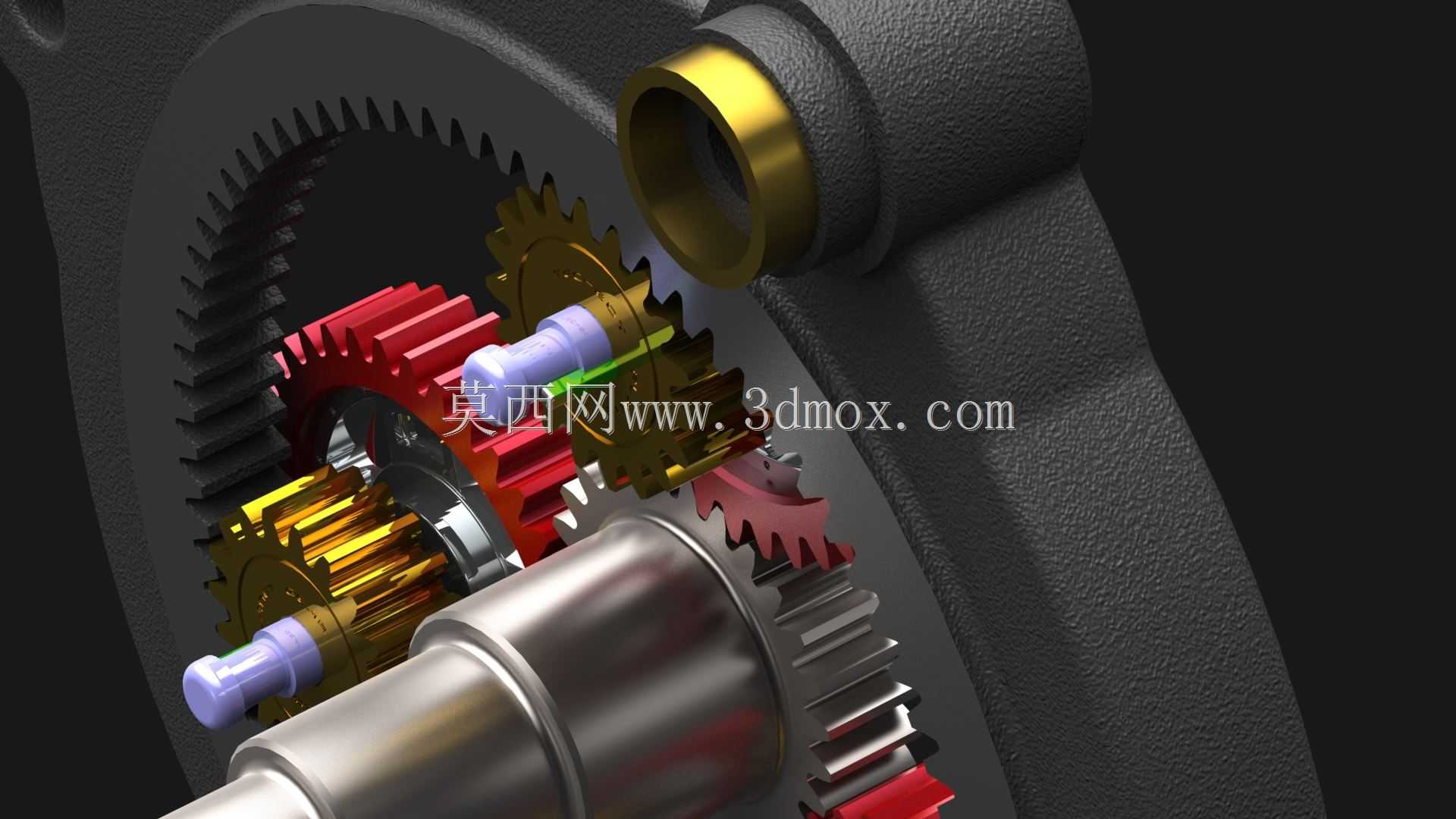

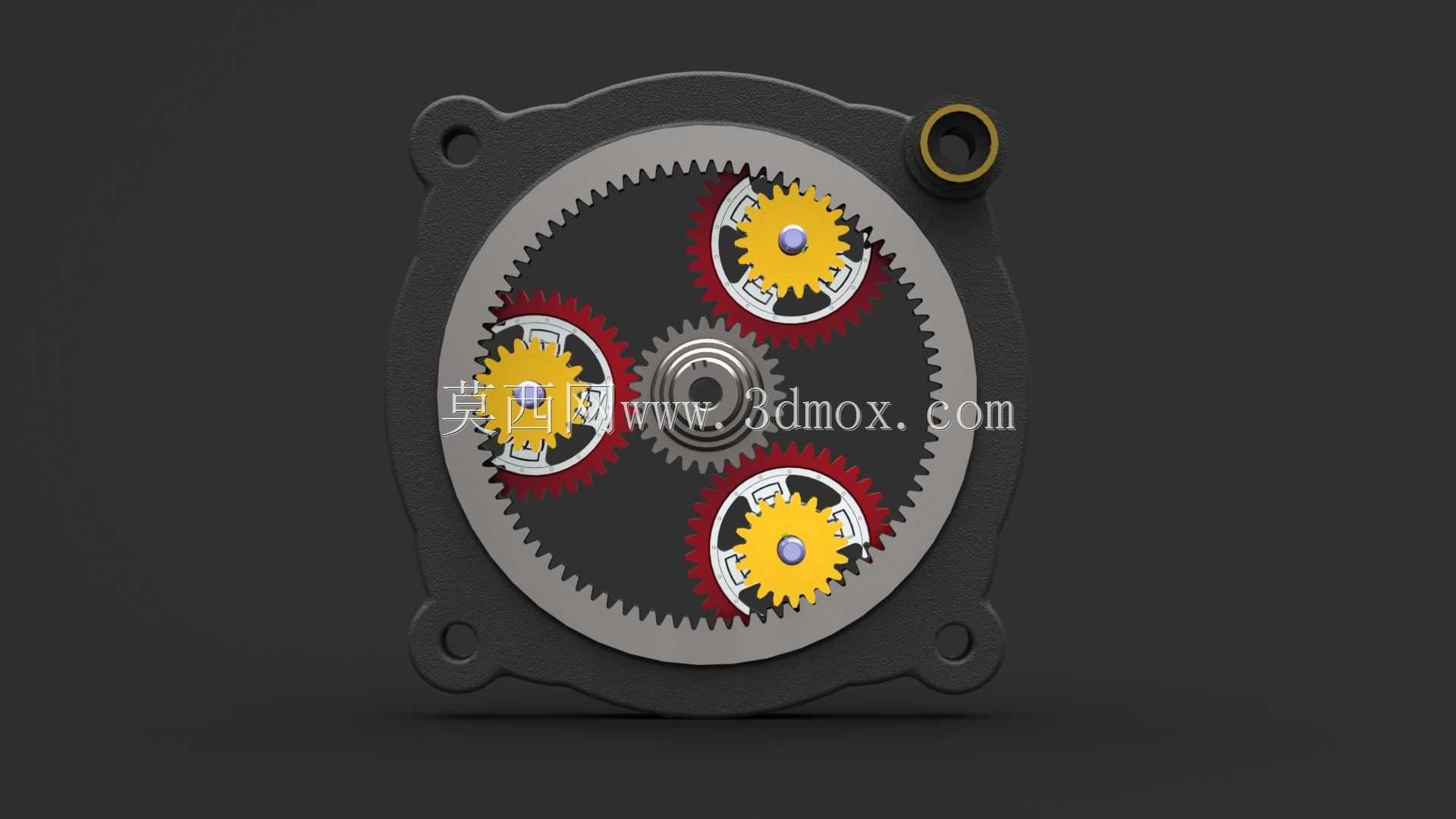

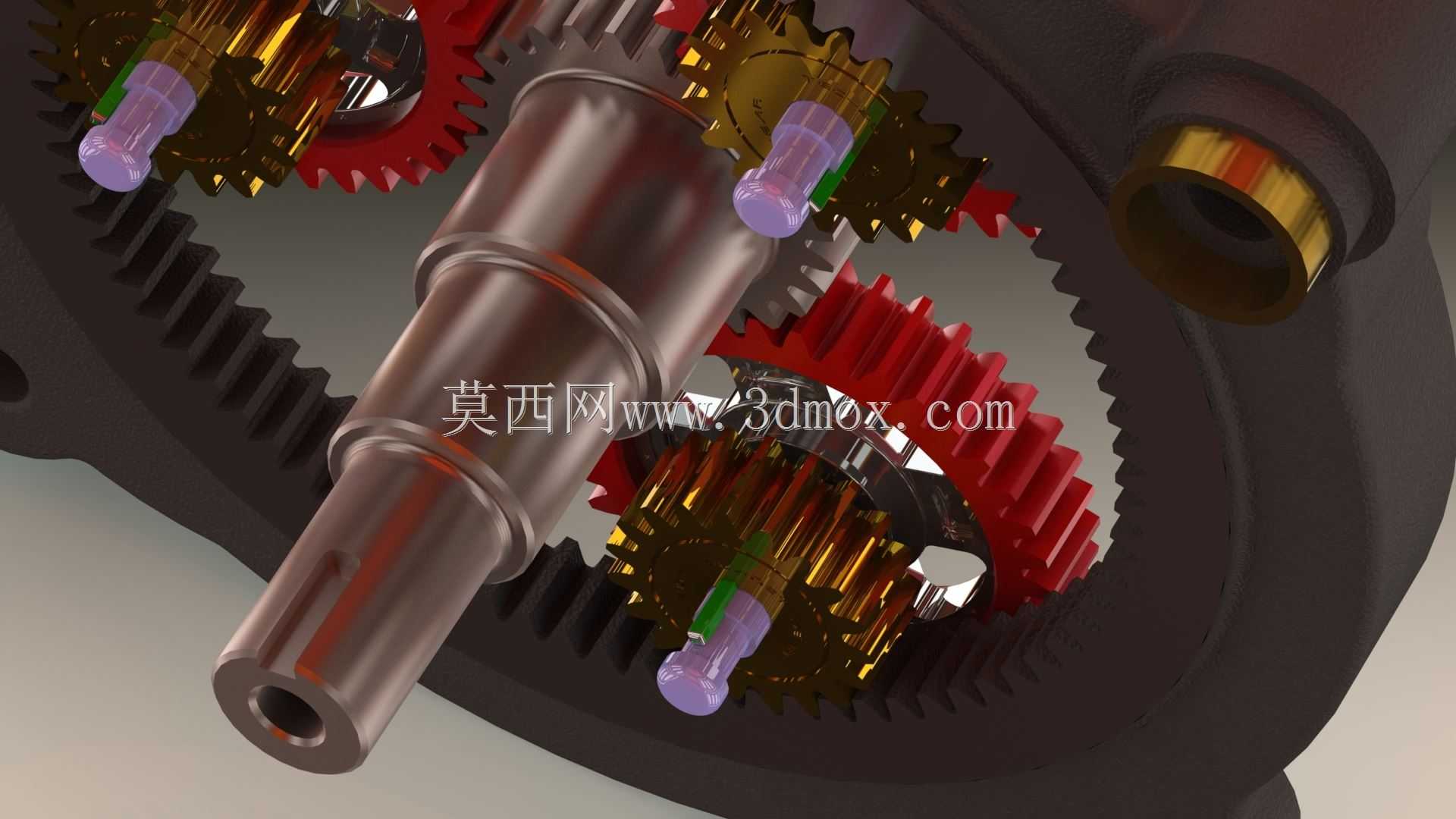

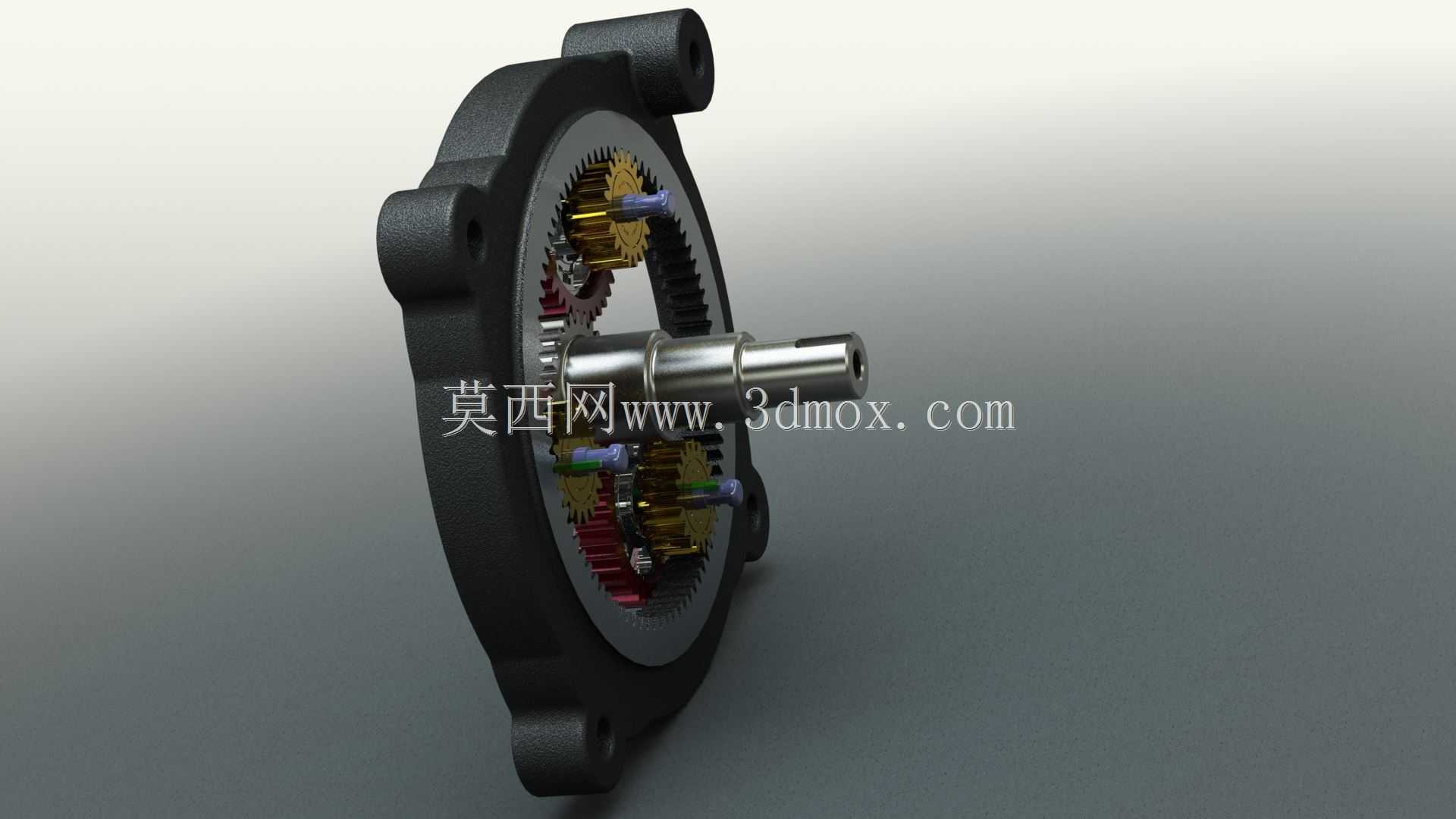

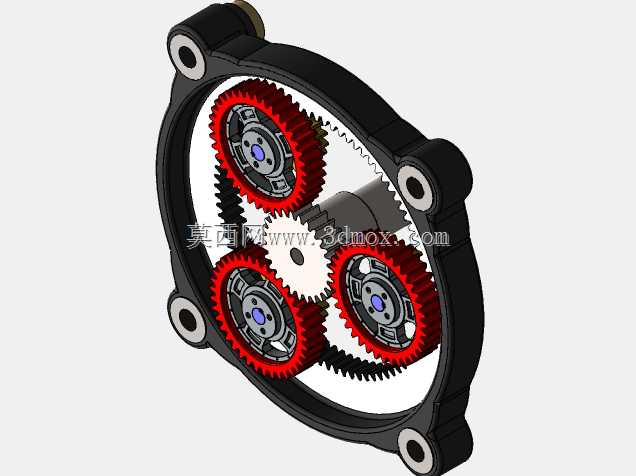

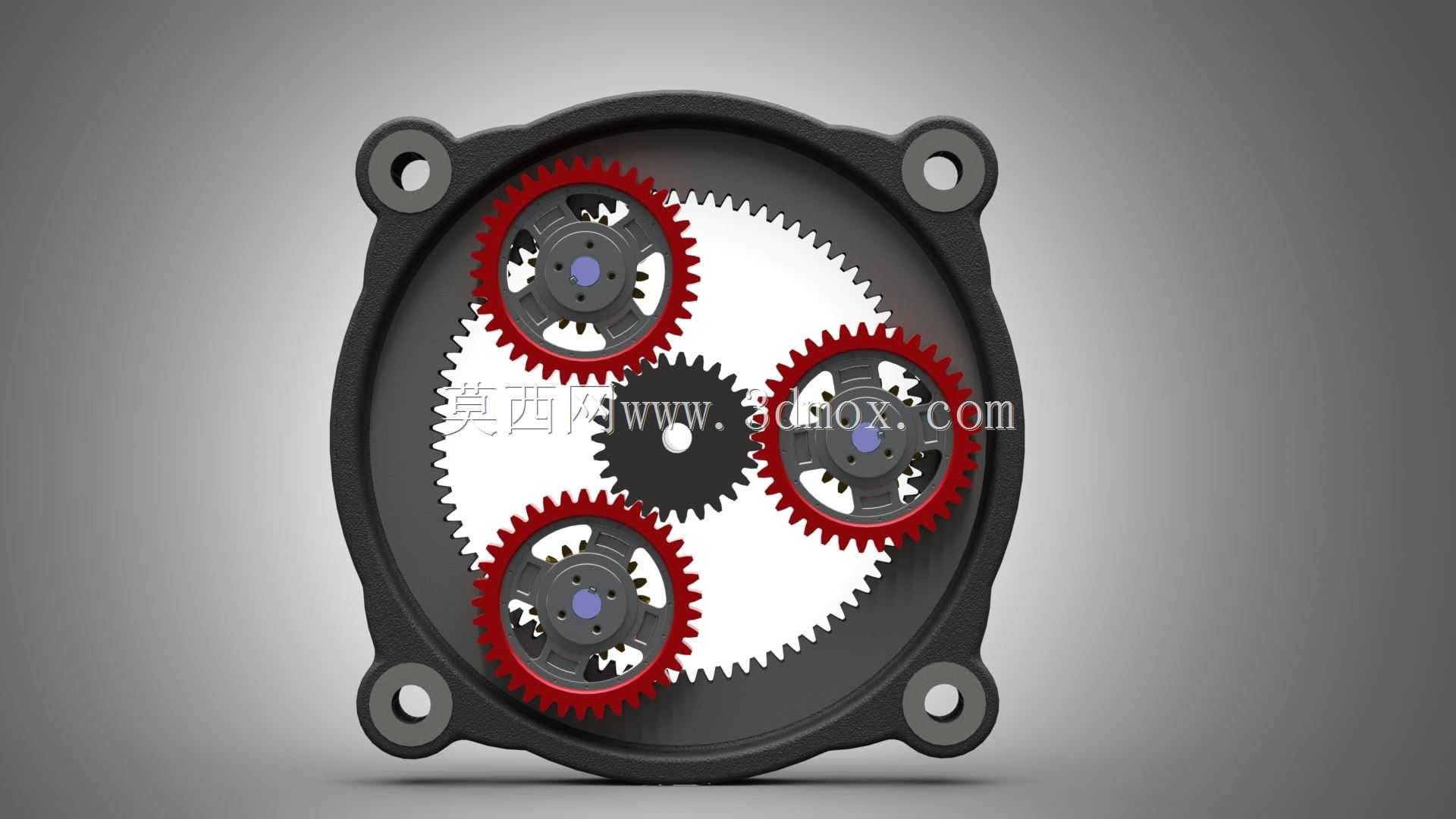

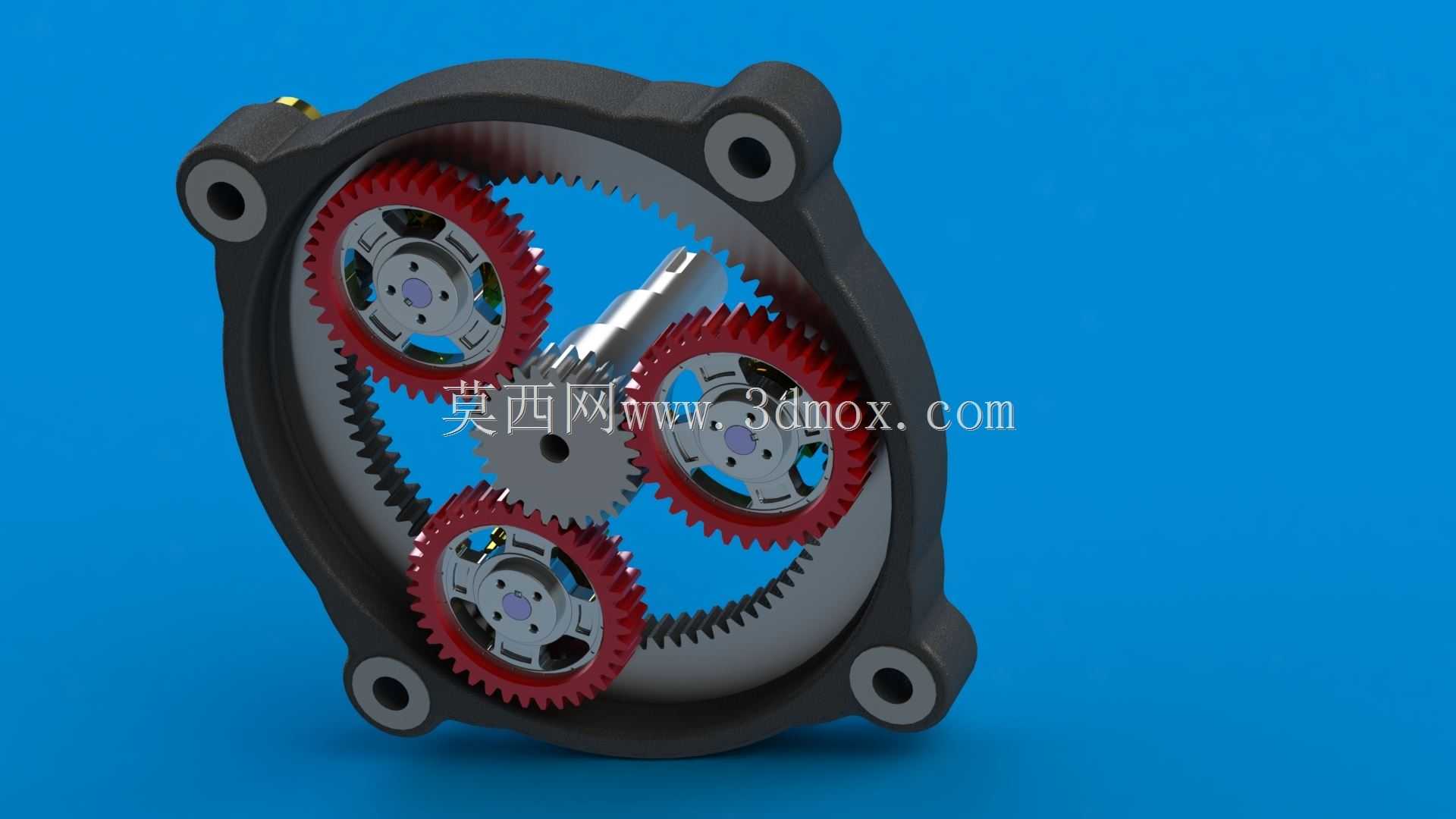

该行星齿轮传动结构广泛应用于各类需要大减速比、紧凑安装空间的动力传递场景，覆盖工业机器人关节驱动、伺服传动系统、新能源车辆动力传输、自动化生产线输送单元等多个工业领域，能够在有限的安装空间内实现高扭矩密度的动力传递，相比传统定轴轮系减速结构，在同等减速比下体积可缩小40%以上，承载能力提升60%左右，可有效降低设备整体的空间占用与自重。这套行星轮系采用内齿圈固定、太阳轮输入、行星架输出的经典传动构型，共配置三个周向均匀分布的行星轮，能够将输入轴的高速低扭矩动力，通过多齿轮啮合分流后转化为低速高扭矩的输出动力，传动过程中载荷由三个行星轮共同分担，单齿承受的啮合载荷大幅降低，整体运行平稳性更高，抗冲击载荷能力更强，可适配频繁正反转、瞬时过载的复杂工况。设计过程中首先根据目标减速比完成齿数匹配，太阳轮采用小模数直齿构型，行星轮与内齿圈的齿形参数经过修形优化，可有效降低啮合过程中的齿面接触应力，减少运行过程中的振动与噪音；行星轮通过内嵌轴承安装在行星架的定位销轴上，销轴与行星架的安装孔采用过盈配合保证定位精度，行星架采用高强度铸钢构型，两侧设置对称的安装定位凸台与轴承安装位，可直接适配标准系列的深沟球轴承与输入端、输出端的连接法兰，无需额外定制转接构件。内齿圈集成在外侧的环形支撑壳体上，壳体两侧预留有带衬套的安装耳孔，可通过螺栓直接固定在设备的安装基座上，安装耳孔的中心距、孔径均按照通用传动部件的安装规范设计，可直接替换同规格的传统行星减速构件，无需对原有设备的安装基面做二次加工。整体结构的轴向尺寸经过紧凑化优化，输入端太阳轮的轴伸长度、输出端行星架的连接法兰厚度均控制在最小合理范围，径向尺寸以内齿圈的外径为最大边界，安装过程中无需预留过大的周边避让空间，可直接嵌入机械臂关节、伺服转台等对空间尺寸要求严苛的部位；齿轮啮合侧隙控制在0.02mm以内，可保证传动过程中的回程误差处于极低水平，满足高精度传动场景的定位精度要求，同时轮系的润滑通道预留充足，可采用脂润滑或者油浸润滑的方式，适配不同转速区间的运行需求，长期运行过程中齿面磨损均匀，维护周期相比普通定轴齿轮结构延长两倍以上。
