拖拉机配套多行牵引式播种作业设备结构

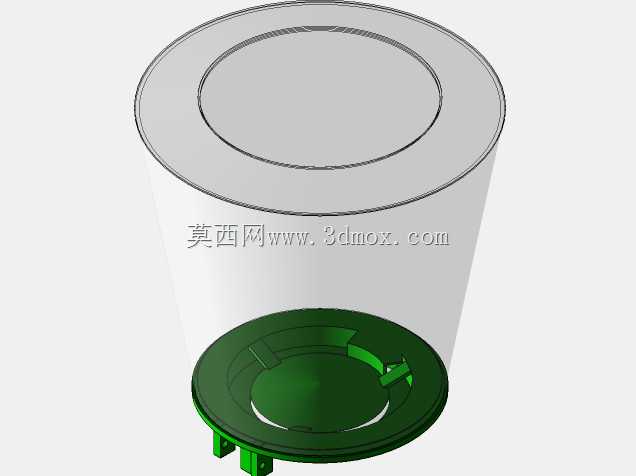

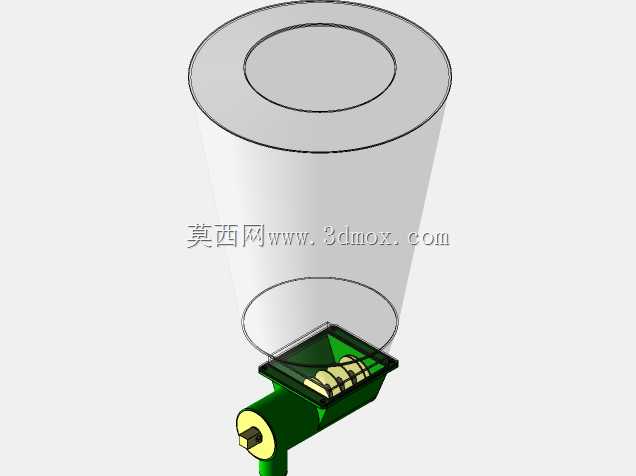

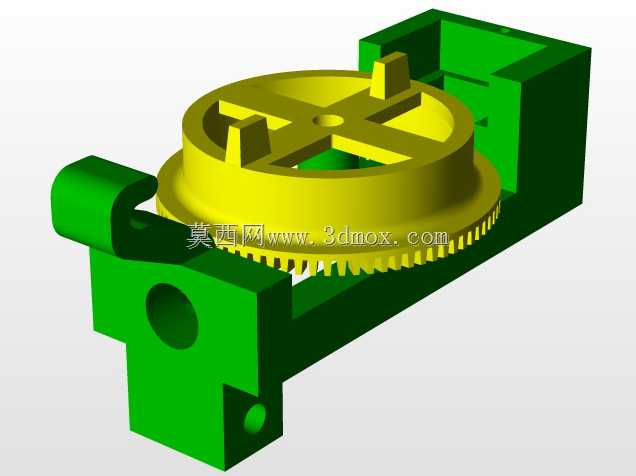

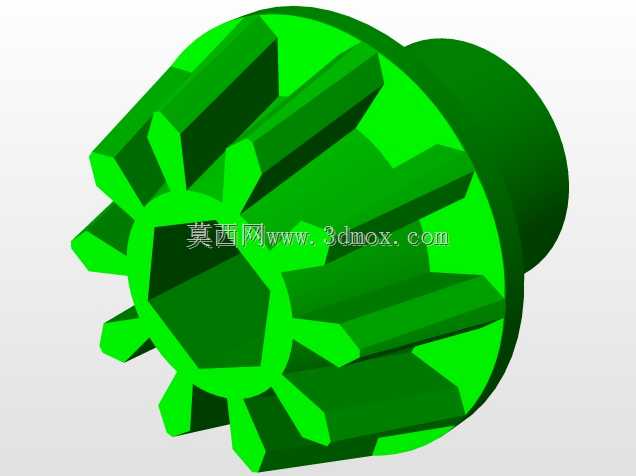

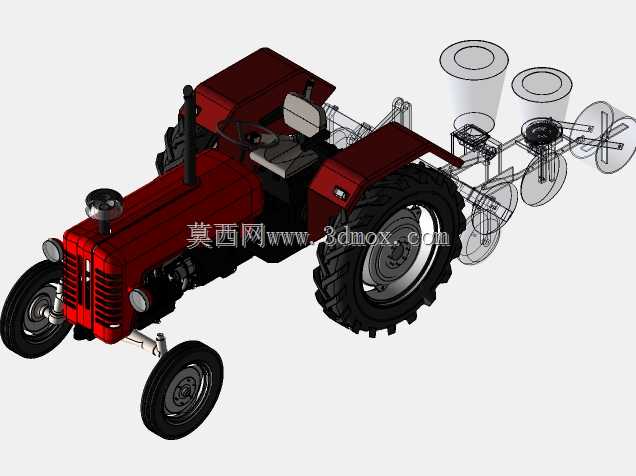

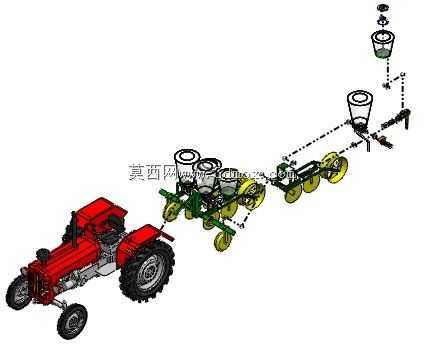

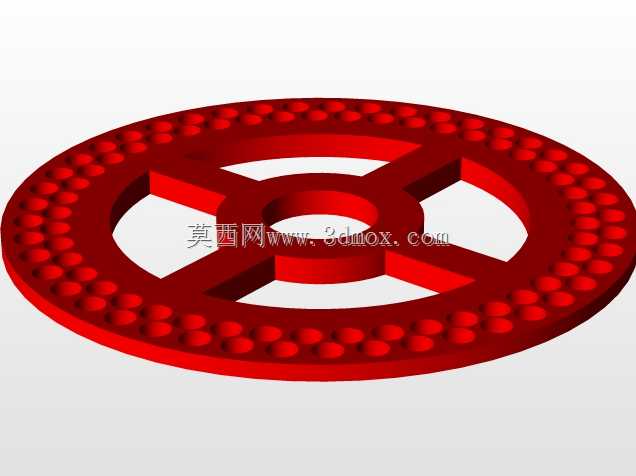

该套设备为适配轮式拖拉机的牵引式多行播种作业机具，主要应用于北方旱作农业区的大田作物播种环节，可在耕整后的熟地完成开沟、排种、覆土、镇压的整套播种作业流程，适配小麦、玉米、大豆等多种旱地作物的条播或穴播作业需求，能够匹配不同马力段的农用拖拉机使用，在平原、缓坡地块的规模化种植场景中可大幅提升播种作业效率，降低人工播种的劳动强度，保证播种行距、株距、播深的一致性，为后续作物出苗整齐度、田间管理便利性提供基础保障。整套设备采用牵引式挂接结构，挂接端适配拖拉机后悬挂牵引点，挂接接口尺寸符合通用农用机具挂接标准，作业状态下整体宽度可覆盖六行作物种植幅宽，运输状态下可通过折叠侧边播种单元缩减整机宽度，满足乡村道路通行的尺寸要求。设备沿作业行进方向依次排布牵引架、种肥存储箱、开沟器、排种机构、覆土镇压轮等功能模块，每个播种单元独立设置高度调节机构，可根据地块平整度、作物播深要求单独调整作业深度，避免因地块起伏出现播深不均、漏播的问题。种肥箱采用透明可视化结构设计，作业过程中操作人员可直接观察箱内种料余量，及时补充种子与肥料，排种机构采用槽轮式定量排种结构，可通过调节排种槽轮的工作长度调整单位面积播种量，适配不同作物的播种密度要求。开沟器采用锐角式开沟铲结构，入土阻力小，可在秸秆还田后的地块顺利切开表层残茬形成规整种沟，避免残茬拥堵影响作业连续性。设备的传动系统采用地轮驱动结构，依靠镇压轮与地面的摩擦力带动排种轴转动，无需额外接入拖拉机液压或动力输出轴即可完成排种动作，传动结构简单可靠，故障率低，日常维护仅需定期检查传动链条张紧度、各转动部位润滑状态即可。各播种单体之间采用平行四连杆结构连接，可随地面起伏上下浮动，保证每个开沟器的入土压力一致，播深稳定性更好，覆土镇压轮采用橡胶轮缘结构，覆土后可适度压实种沟上方土壤，减少土壤水分蒸发，为种子发芽提供适宜的土壤紧实度环境。整套设备的结构设计充分考虑了农田作业的复杂工况，所有外露部件均做了防锈耐磨处理，开沟铲等易磨损部件采用可更换式设计，磨损后仅需更换铲头即可恢复作业性能，降低长期使用的维护成本。
