双层仓储仓库货架三维设计模型

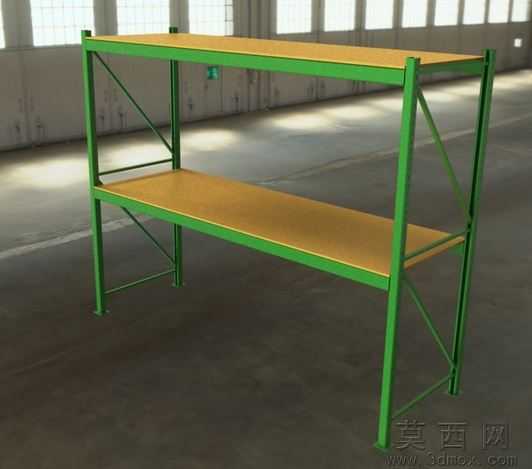

本模型为双层横梁式仓库货架，建模流程遵循仓储设备正向设计逻辑，首先根据仓储空间通用规划要求确定整体外轮廓尺寸，适配8英尺、9英尺、10英尺、12英尺等多种常规仓库层高场景，先搭建立柱片的基准线框架，依次完成立柱型材、斜撑、横撑的特征建模，通过焊接约束将各杆件组合为独立立柱片，再完成横梁、层板的参数化建模，通过装配约束将两组立柱片与上下两层横梁、层板完成总装，过程中对各连接节点做了结构简化处理，既保证装配关系准确，也避免冗余特征影响模型运行效率。参数设计层面，模型严格匹配轻型仓储货架的通用载荷标准，立柱采用常用C型冷弯型钢截面，横梁采用P型抱焊梁截面，层板采用钢质层板加加强筋结构，层间距可根据存储货物高度灵活调整，整体宽度、深度、高度参数均符合常规人工拣选仓库的货架设计规范，可直接用于仓储布局方案的适配调整。渲染材质方面，模型在渲染环节对不同部件做了真实材质匹配，货架主体框架采用绿色喷塑金属材质，还原仓储货架常用的防锈喷塑表面质感，层板采用黄色木纹复合板材材质，模拟常用的木质层板视觉效果，场景搭配工业厂房水泥地面与自然采光环境，渲染效果真实直观，可清晰展示货架的实际落地形态。结构原理上，该货架为组装式可拆卸结构，依靠横梁与立柱的挂接实现层位固定，立柱片的斜向横撑形成三角稳定结构，可有效抵消水平方向的受力，提升货架整体抗侧倾能力，双层结构可充分利用仓库垂直空间，提升单位面积的存储容量，层板均匀承载设计可满足常规箱装、零散包装货物的存储需求，拆装便捷无需现场焊接，可根据仓储需求灵活调整位置与层数。软件兼容层面，模型原始基于Autodesk Inventor2008版本创建，同时导出了STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，不同软件用户均可直接导入编辑，无需担心版本不兼容问题，STL格式还可直接用于3D打印制作等比例缩微模型。研发教学应用层面，该模型可用于仓储物流专业的货架结构教学演示，帮助学习者理解组装式货架的受力原理与装配逻辑，也可作为仓储规划设计人员的方案参考素材，用于仓库布局方案的可视化展示，还可作为机械设计专业学生学习钢结构装配建模的练习案例，辅助掌握型材类零件的建模方法与装配约束技巧。
