三层带轮移动工具置物推车设计模型

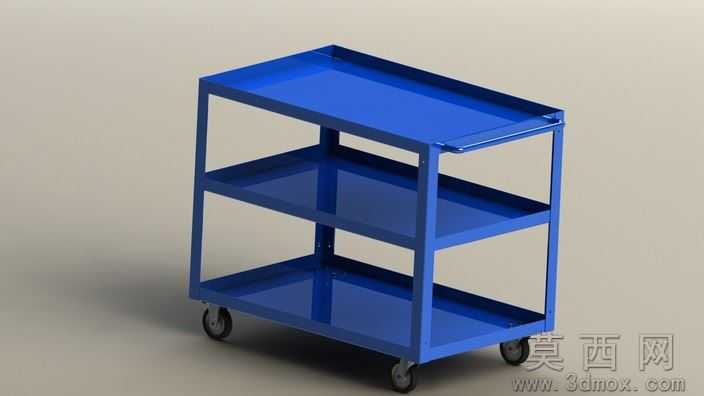

本模型为三层结构移动工具置物推车，建模过程遵循工业钣金设计的标准流程，首先在SolidWorks软件中完成基准面搭建，依次绘制三层置物托盘的轮廓草图，通过基体法兰、边线法兰等钣金特征生成带挡边的托盘结构，挡边高度设计为30mm，可有效防止放置的工具、零件滑落；随后绘制四根支撑立柱的截面草图，通过拉伸特征生成方管立柱结构，在立柱与托盘的连接位置添加焊接配合约束，还原实际生产中板件焊接到支柱的连接工艺，保证结构连接强度符合车间使用要求。参数设计层面，整车长宽高尺寸设定为900mm×500mm×850mm，层间距均匀设置为250mm，适配常见手动工具、小型零件盒的放置高度需求；底部轮组配置2个固定脚轮与2个旋转脚轮，旋转脚轮带转向结构，固定脚轮保证直行稳定性，轮径选用100mm聚氨酯脚轮，兼顾静音效果与承重能力，单轮额定承重50kg，整车额定承重可达150kg，满足车间日常工具转运、物料暂存的载荷需求。渲染材质方面，整车主体结构赋予蓝色哑光喷塑金属材质，还原工业仓储设备常用的表面处理效果，脚轮部分分别赋予黑色橡胶材质与镀锌金属支架材质，场景添加柔和的环境漫反射光照，突出钣金结构的棱角与材质质感，渲染效果清晰展示整车的结构细节与外观形态。结构原理上，整车采用框架式焊接结构，三根水平托盘与四根垂直立柱形成稳定的空间受力体系，载荷通过托盘均匀传递到四根立柱，再通过立柱传导到底部的四个脚轮，受力路径清晰合理；单侧设置的推拉扶手与立柱一体化成型，扶手高度符合人体工程学设计，操作人员推行时无需过度弯腰，转向时通过旋转脚轮的360度转动实现灵活变向，固定脚轮保证长距离推行时的方向稳定性，避免行进中出现跑偏问题。软件兼容层面，模型提供SolidWorks2011原生格式文件，同时导出STEP/IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可导出STL格式用于3D打印验证，不同软件环境下均可完整打开编辑模型的特征参数，不会出现特征丢失、破面等问题。研发教学应用层面，该模型可作为钣金结构设计、焊接工装设计的教学案例，帮助学习者掌握钣金法兰特征、焊接配合的建模方法，也可作为仓储物流设备研发的参考原型，企业可基于该模型调整尺寸参数、增加抽屉、挂板等拓展结构，快速衍生出适配不同场景的工具车产品，也可用于职业院校机械设计课程的三维建模实训作业，帮助学生理解工业转运设备的结构设计逻辑与工艺要求。
