K型腹杆钢结构桁架桥梁结构设计

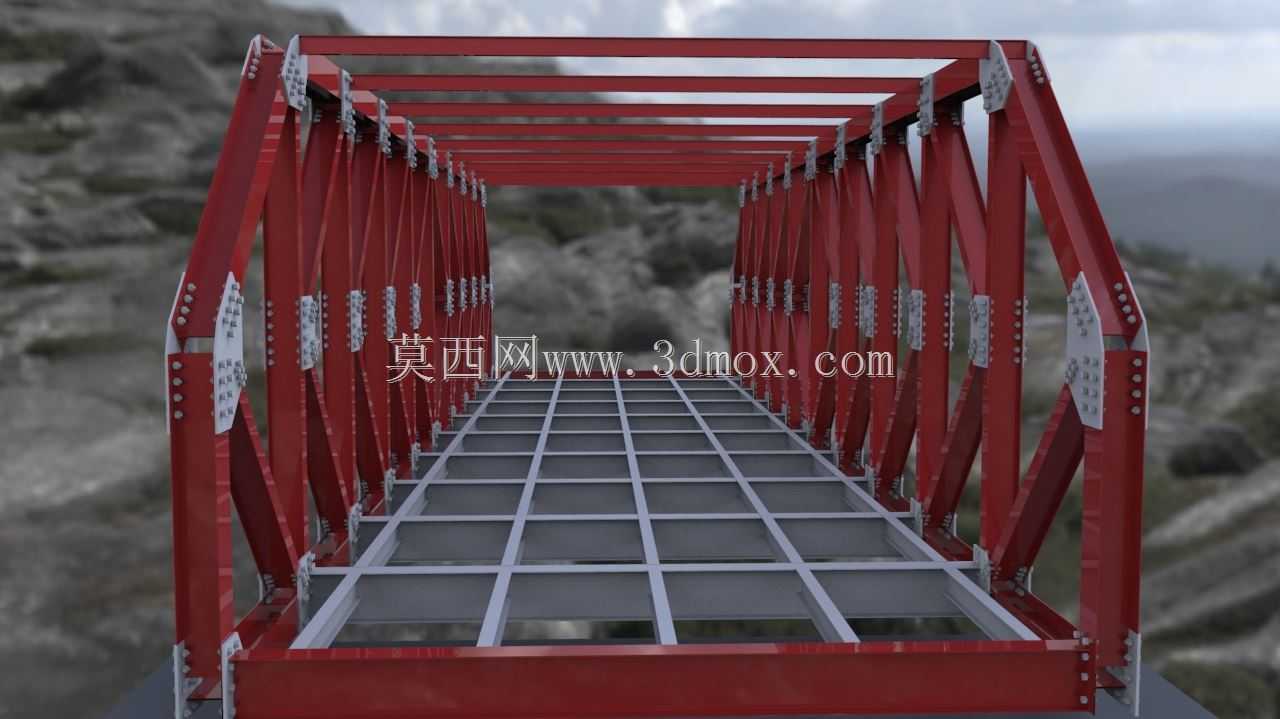

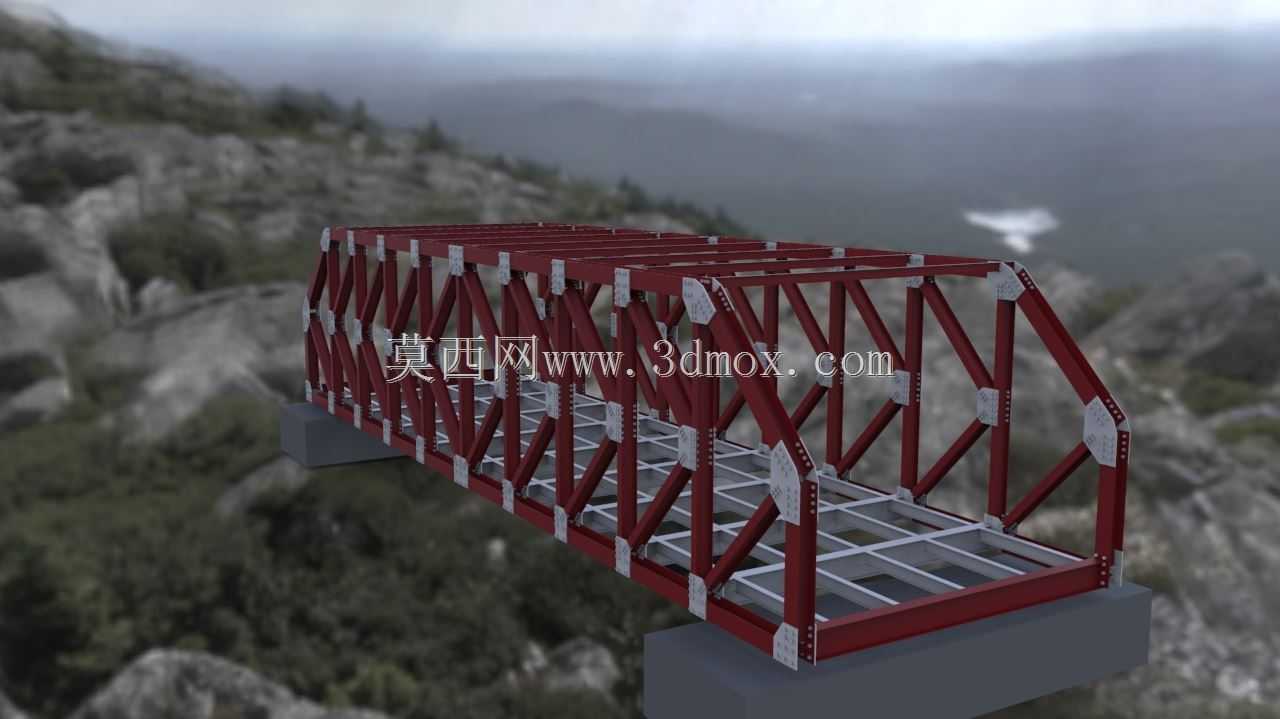

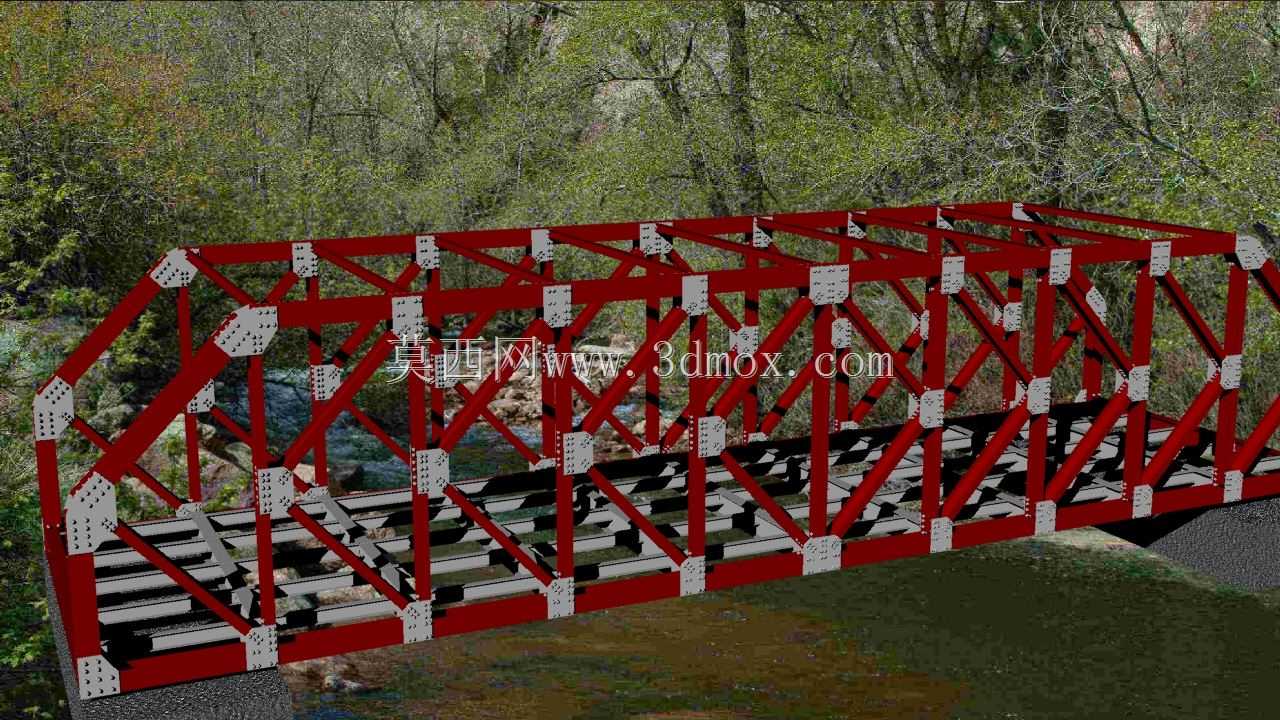

这款K型桁架桥梁结构，主要应用于山地、峡谷等地形复杂区域的跨障通行场景，可作为人行步道、轻型运输通道的承重主体结构，适配景区观光通道、矿区临时运输线、山区乡村便民桥等多种工程场景，能够在地质条件受限、大型架桥设备难以进场的作业环境下完成搭建，依托钢结构的高强度特性满足中小跨度的跨域通行需求。从实际用途来看，该结构通过桁架体系将桥面荷载均匀传递至两端桥台支座，可承受竖向均布荷载、人行或轻型车辆的动荷载，同时具备优异的抗风、抗侧向形变能力，在山区多风、温差变化较大的环境下能保持结构稳定性，避免传统梁式桥跨中弯矩过大导致的结构变形问题。产品功能特性上，采用K型腹杆排布形式，相比普通三角桁架，斜腹杆与竖杆的受力分配更合理，能有效降低单根杆件的轴力峰值，减少杆件截面尺寸需求，在保证整体承重能力的前提下降低结构自重；所有杆件节点采用节点板栓接或焊接的连接形式，节点处做了加强包覆处理，避免应力集中导致的节点疲劳损伤，桥面采用纵横梁排布的格构式基底，可直接铺设桥面板，适配木质、钢制、复合材料等多种桥面铺装材质。设计思路层面，整体采用对称式桁架布局，上下弦杆平行设置，K型腹杆沿桥跨方向等距排布，每一组斜腹杆与竖杆形成稳定的三角受力单元，将竖向荷载通过斜杆的拉压作用传递至弦杆，最终传导至两端支撑结构；建模过程中先确定桥跨总长度、桥面净宽、桁架高度等核心边界参数，再依次排布弦杆、腹杆的位置，对节点连接处做了适配性的结构补强，保证杆件连接的同轴度，减少附加弯矩的产生。外形尺寸与安装边界方面，该桁架桥为单跨简支结构，安装时需保证两端桥台支撑面处于同一水平标高，支撑面的预埋构件需与桁架端弦杆精准对位，桁架整体宽度预留了两侧防护栏的安装空间，安装过程中可采用分段拼装后整体吊装的方式，也可在桥位处原位拼装，不需要大型起重设备配合，适配复杂地形的施工条件；结构整体外轮廓规整，杆件均采用标准型钢截面，后期维护时可快速替换损伤杆件，降低全生命周期的运维成本。
