带安全离合结构的蜗轮蜗杆传动组件

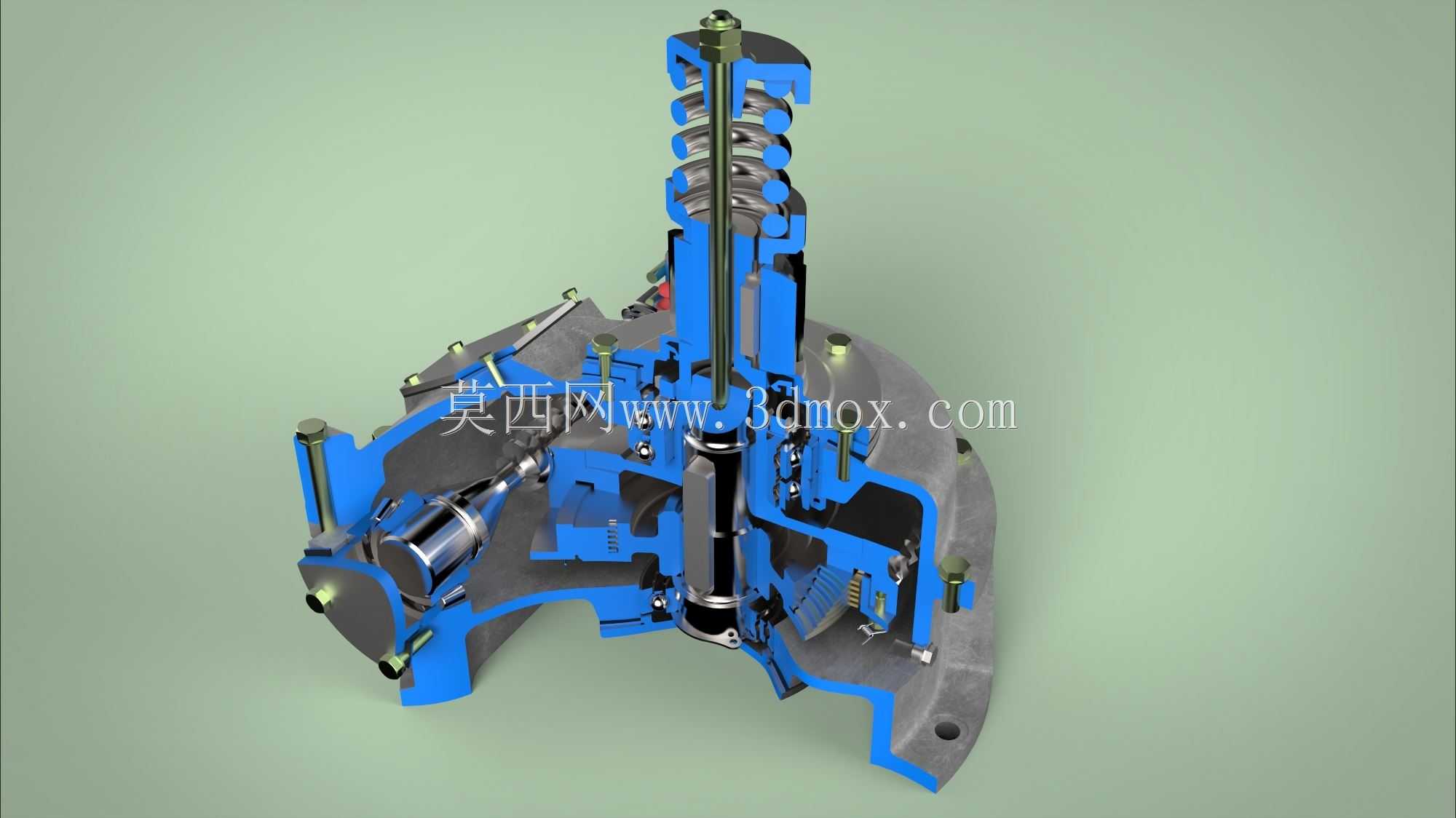

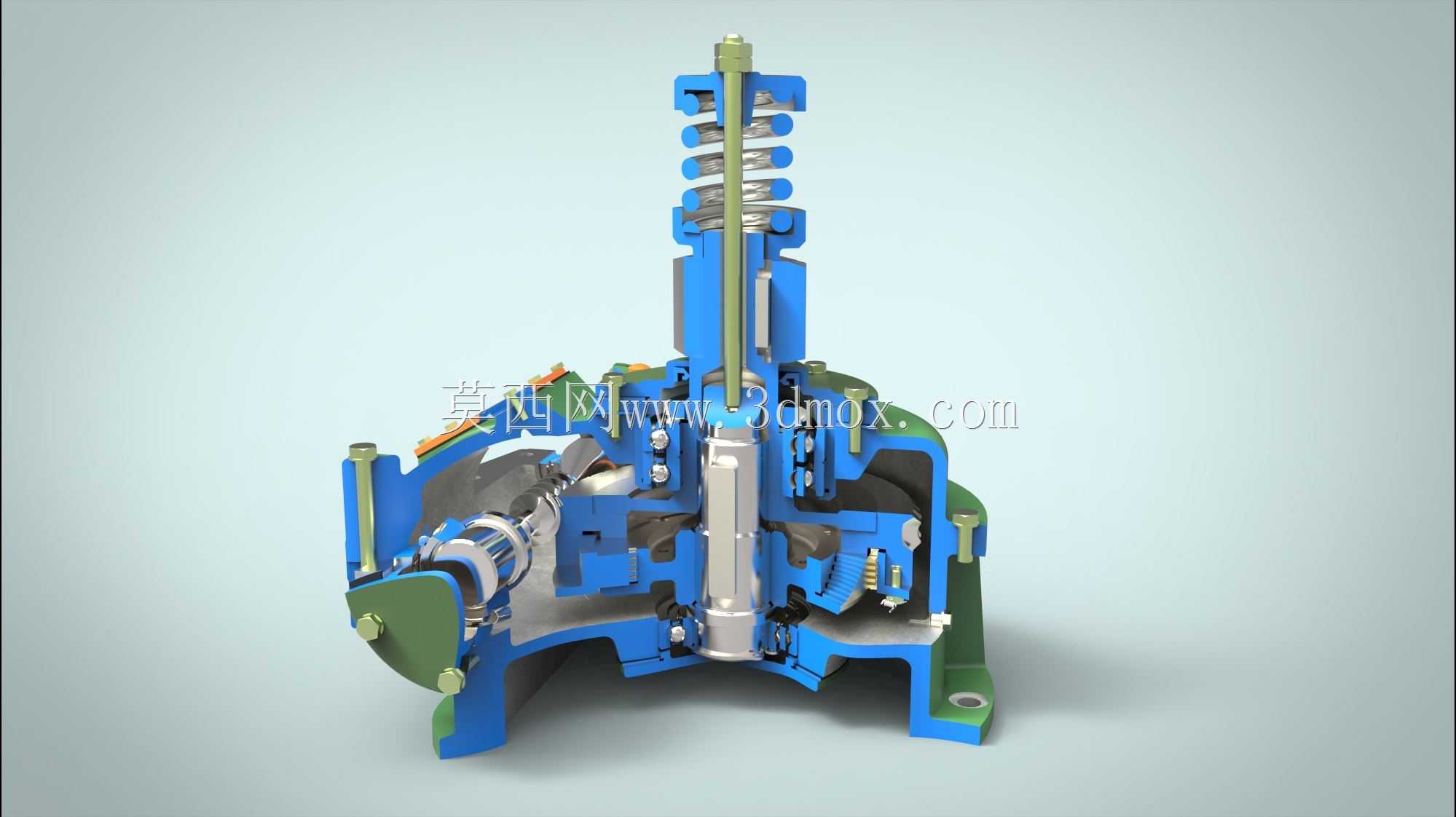

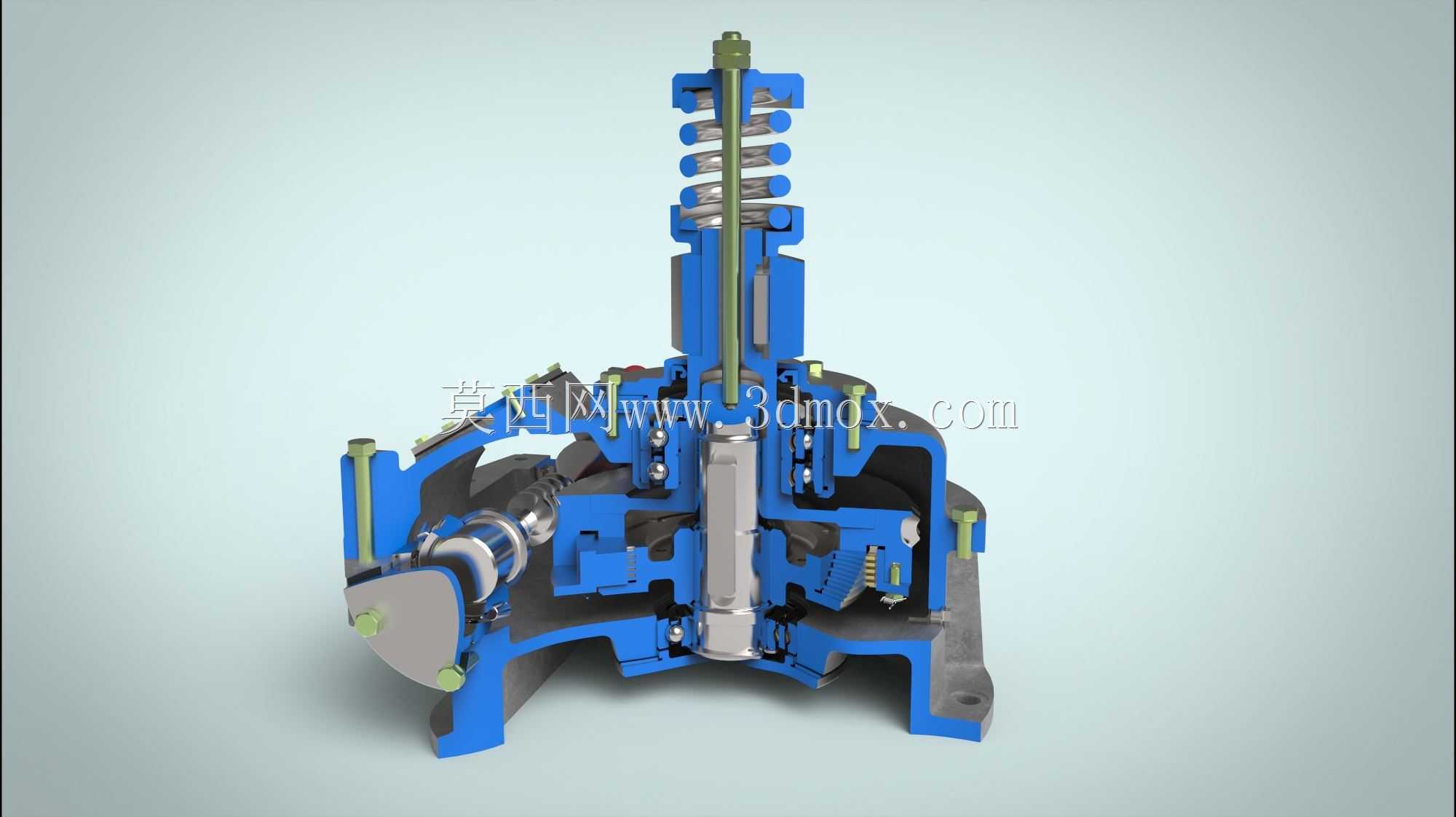

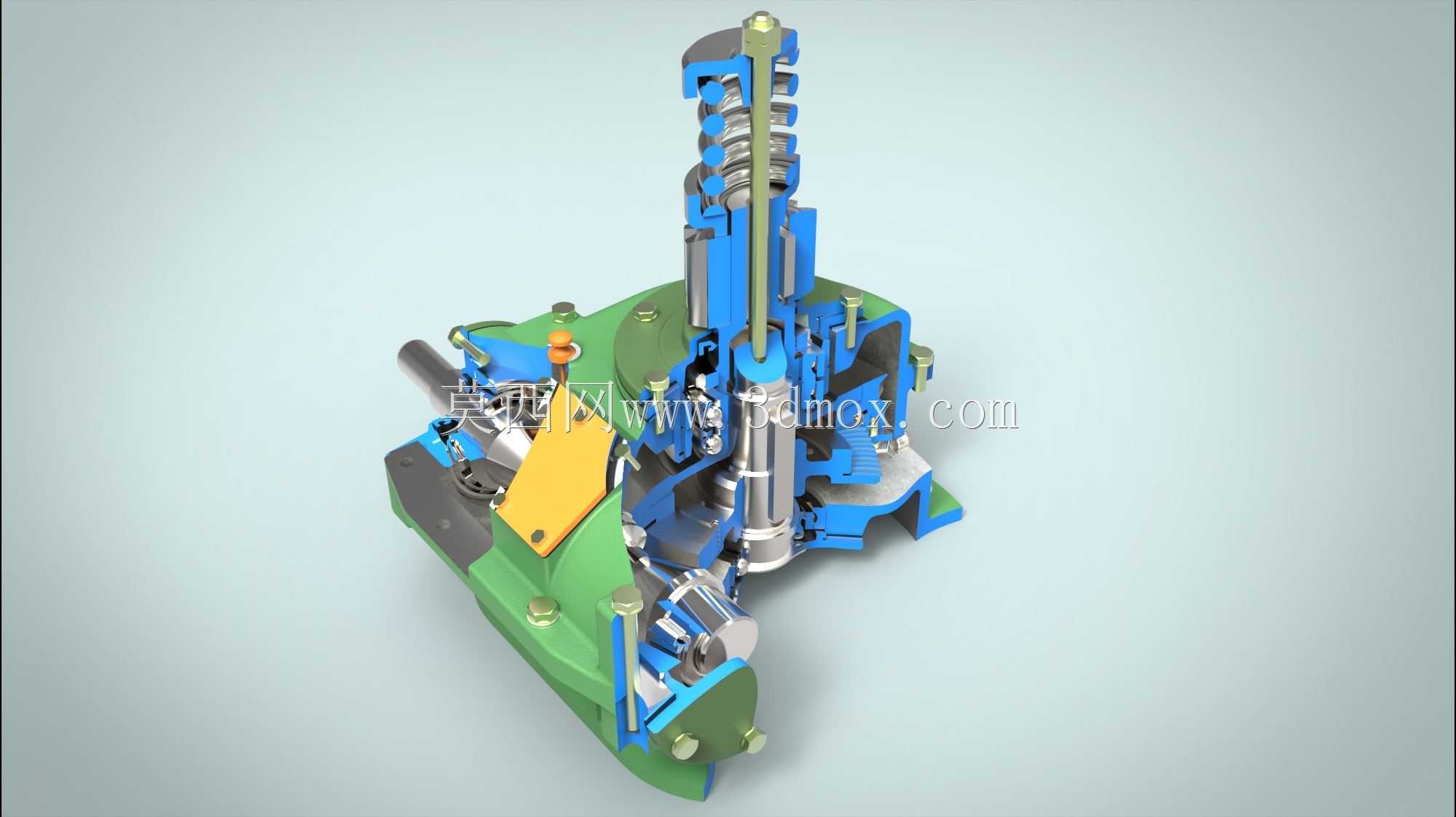

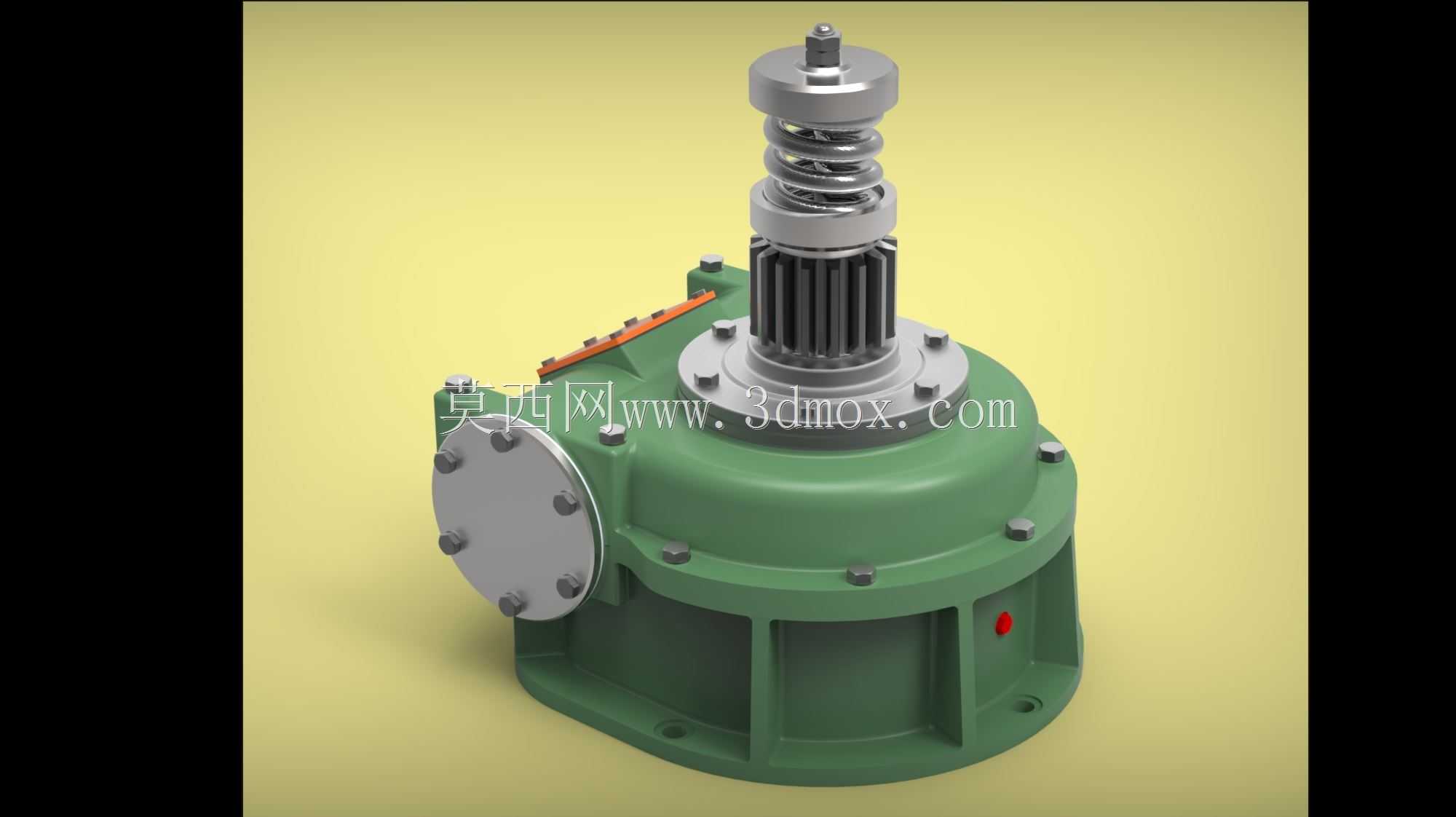

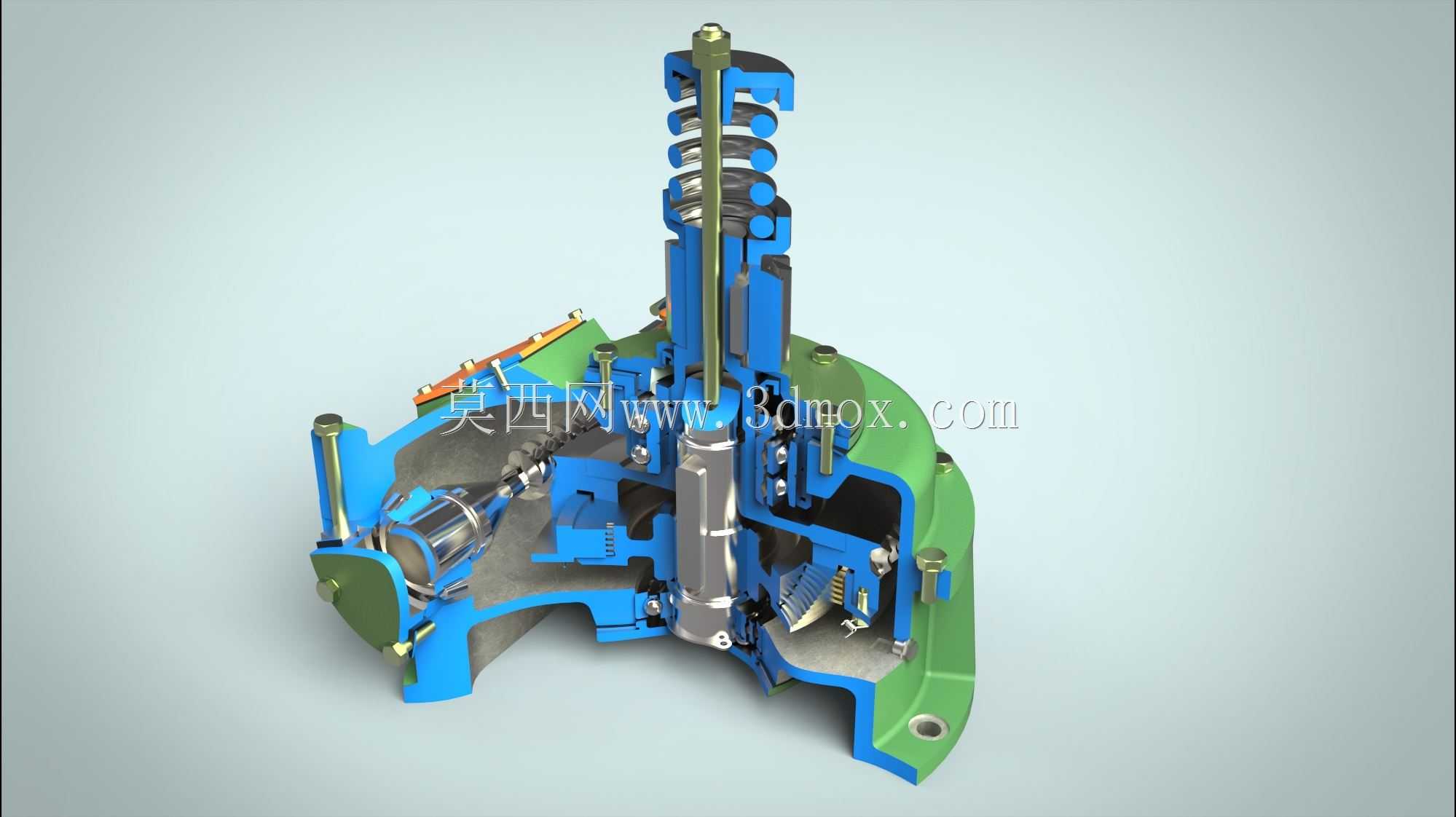

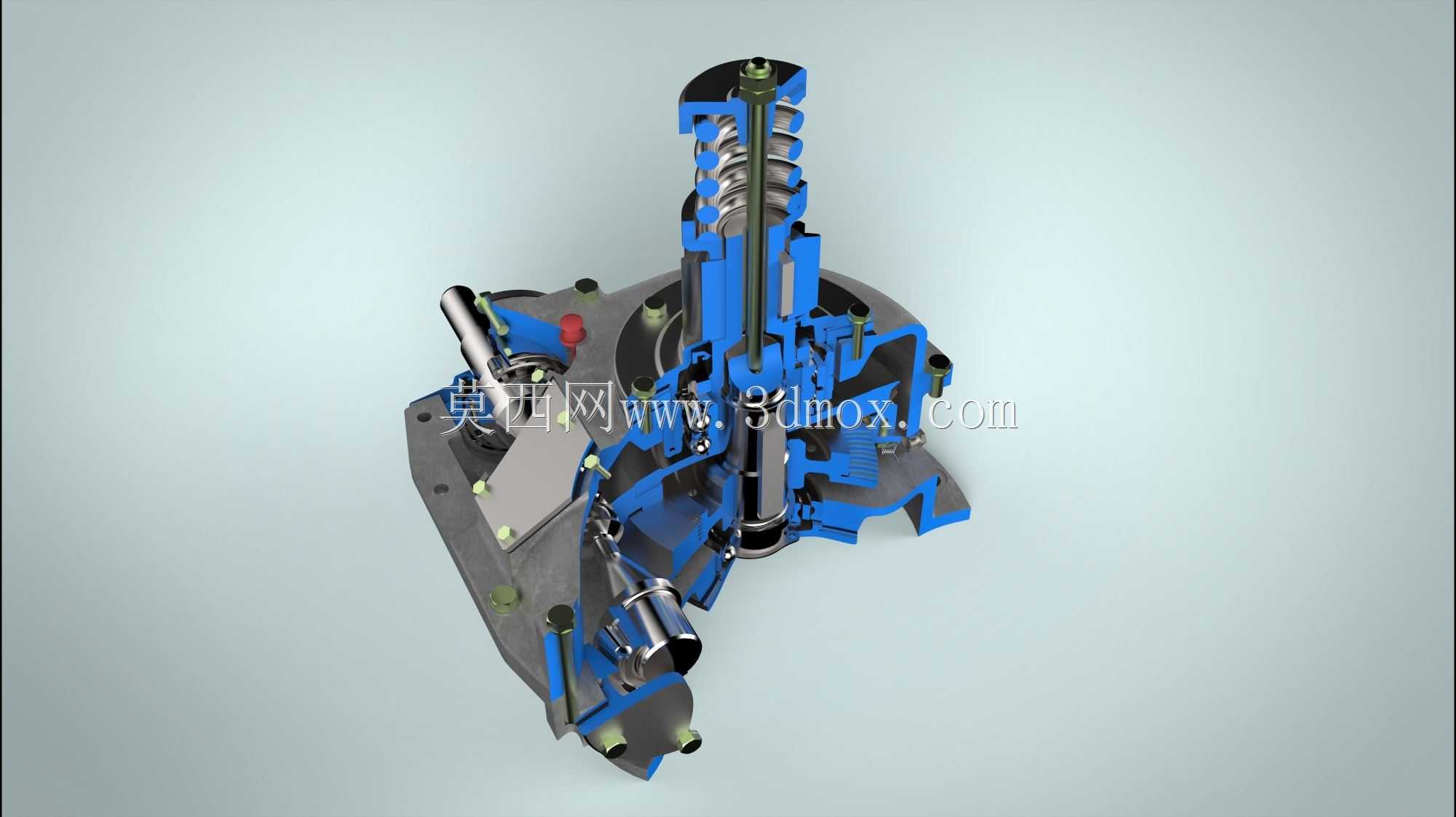

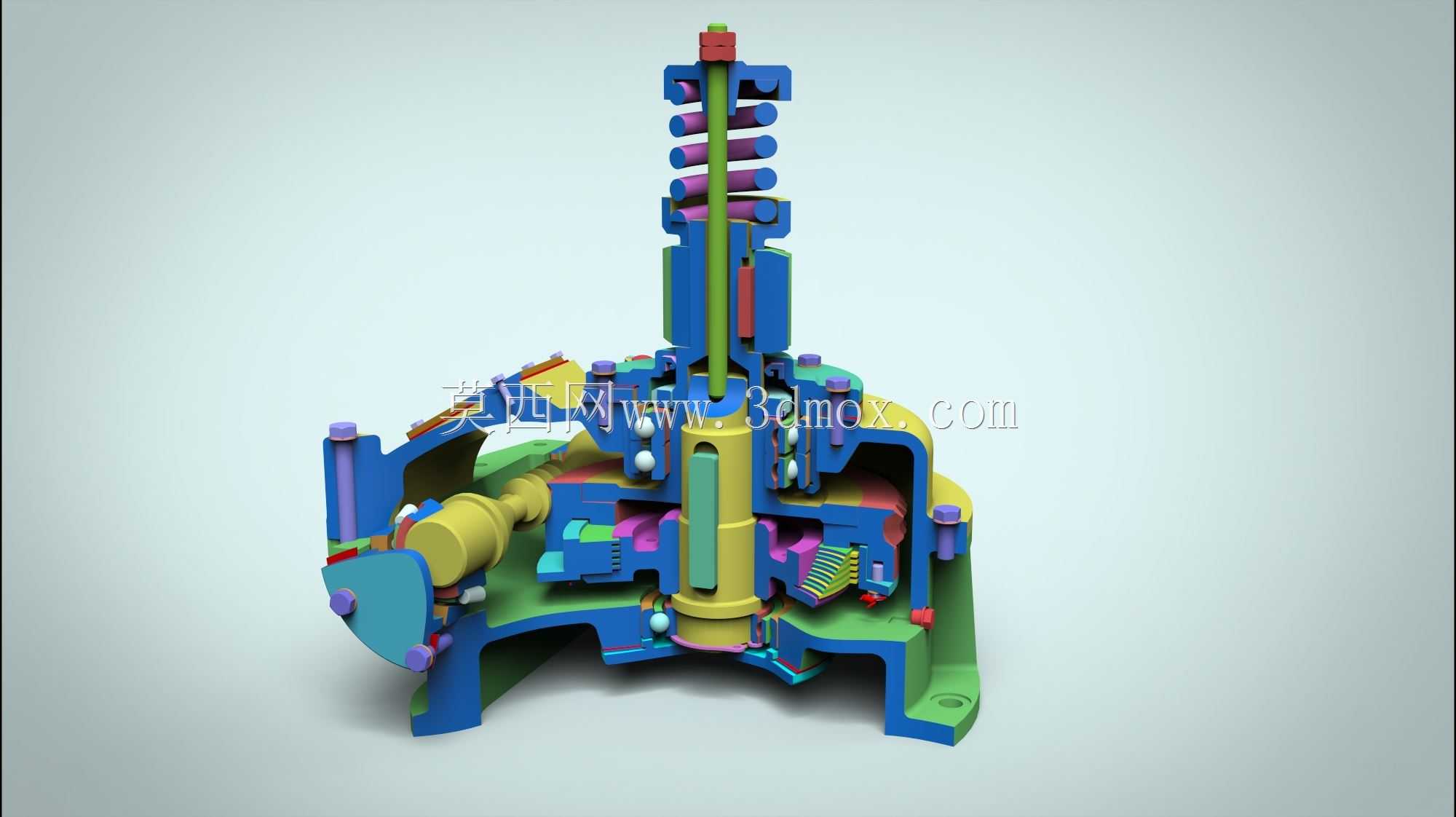

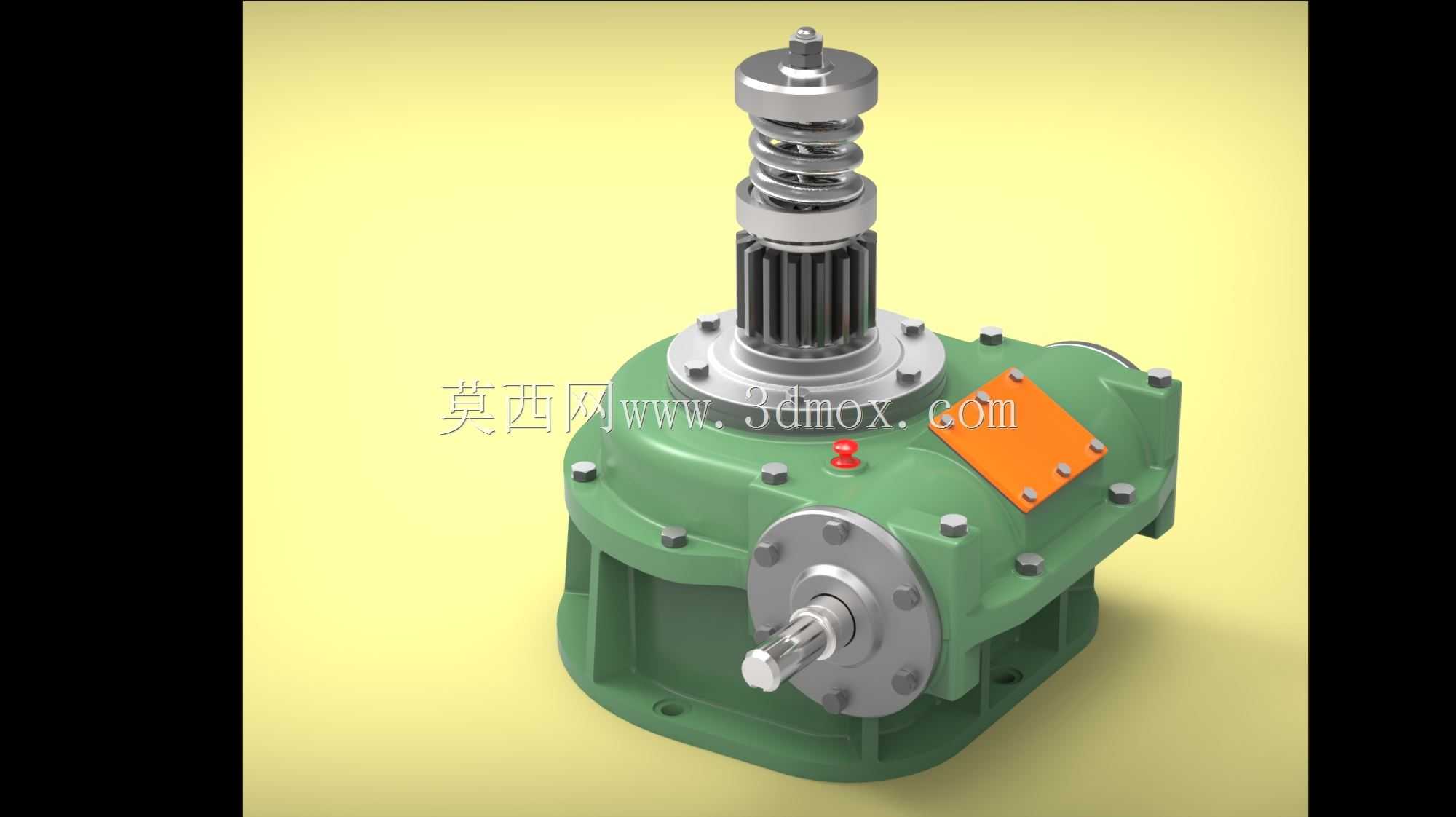

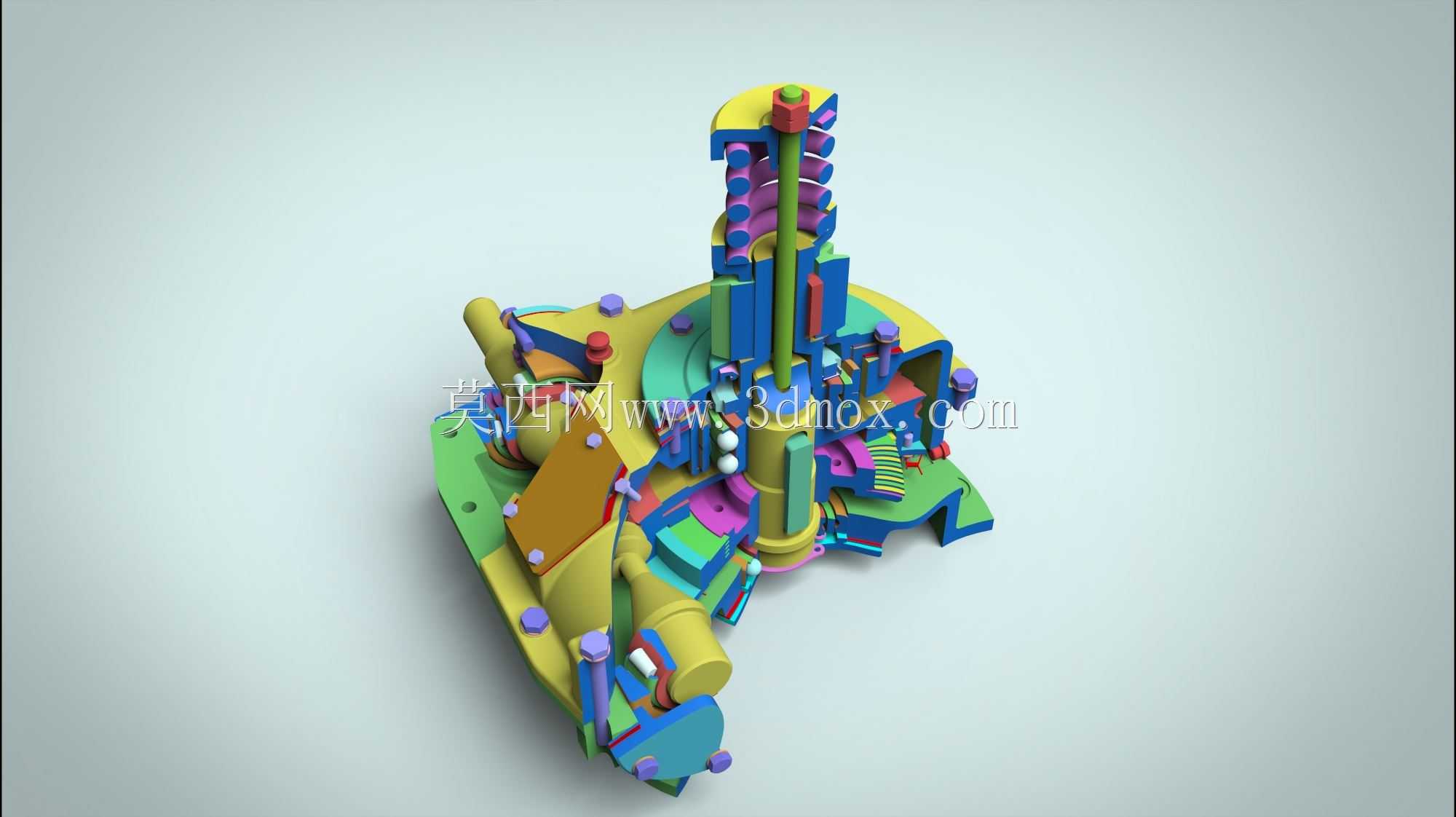

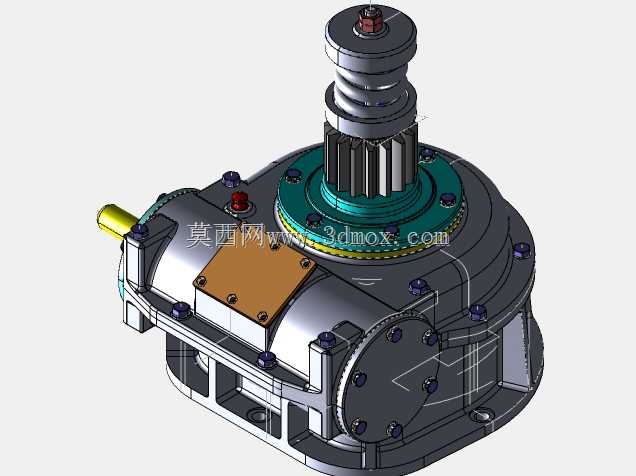

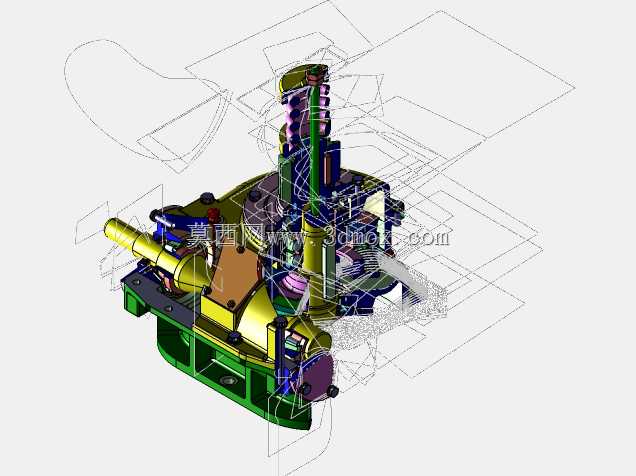

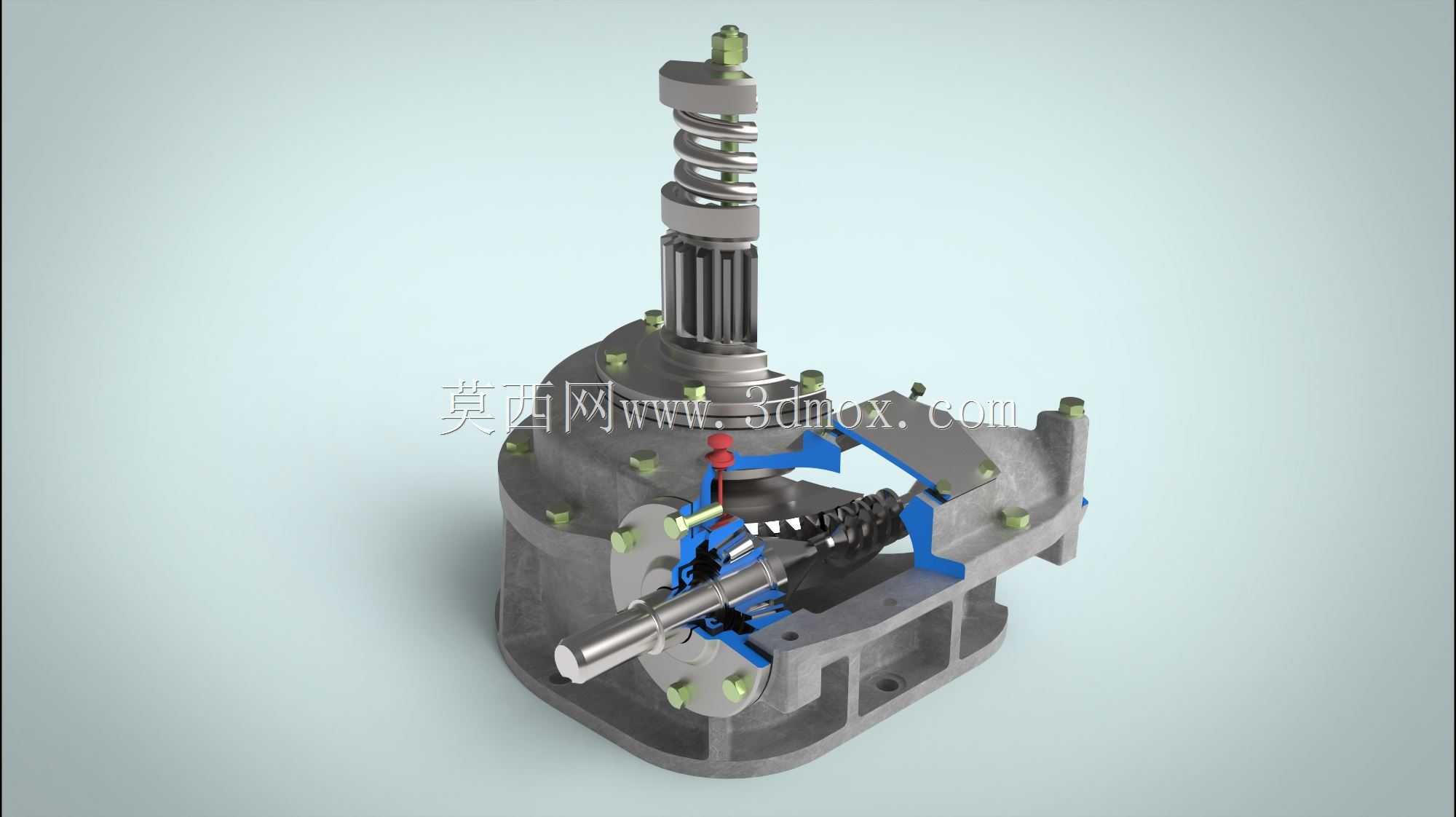

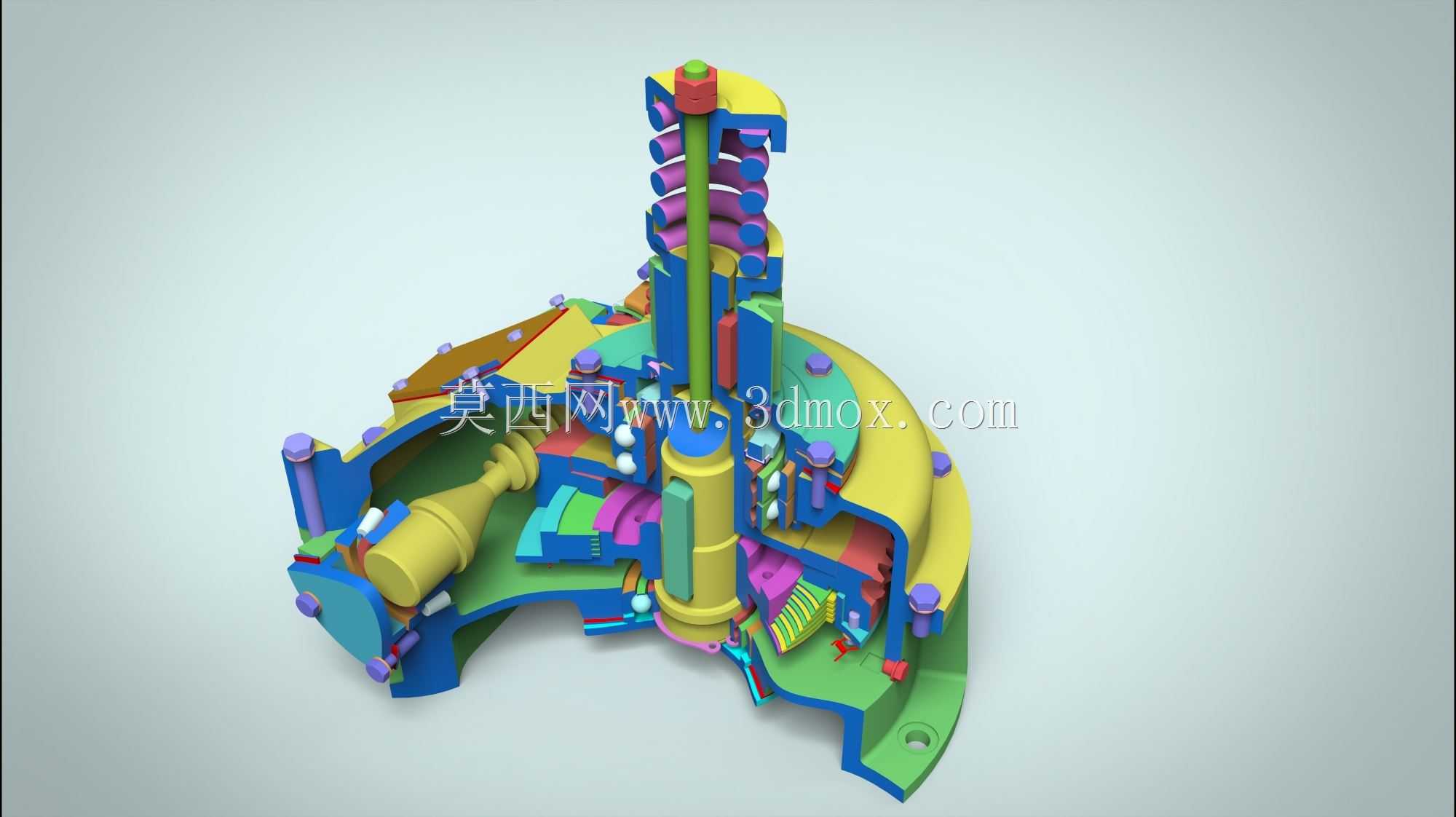

这款带安全离合器的蜗轮传动组件，主要应用在中小功率传动的重载低速工况场景中，常见于自动化生产线的输送驱动单元、小型起重设备的回转机构、食品包装机械的分度传动段以及轻工设备的进给传动链路里，能够在传递额定扭矩的同时，实现过载瞬间的动力脱开，避免后端负载卡滞、冲击载荷反向传递造成的电机烧损、轮齿崩断、传动轴扭弯等连锁设备故障。在实际设备运行过程中，这套组件承担着减速增扭与过载保护的双重作用：输入端连接高速旋转的动力源，通过蜗杆与蜗轮的啮合实现27的固定传动比，将高转速低扭矩的动力输入转换为低转速大扭矩的动力输出，匹配低速重载作业端的动力需求；集成在蜗轮侧的安全离合结构，依靠弹簧预紧力维持摩擦副或者啮合副的接合状态，当传动链路中出现异常过载，传递扭矩超过预设的安全阈值时，离合结构会自动克服弹簧预紧力发生打滑或者脱开，瞬间切断动力传递路径，待过载故障排除后可自动恢复接合状态，无需频繁更换易损保险零件，大幅降低设备运维的停机时间与配件成本。在设计思路上，这套组件采用了集成化的结构布局，将离合机构与蜗轮本体整合在同一腔体内，无需额外外置过载保护装置，有效压缩了传动单元的整体安装空间；壳体采用剖分式结构设计，既能够保证内部蜗杆、蜗轮、弹簧、导杆等零件的装配便利性，也可以在壳体内部预留润滑脂存储腔，实现啮合副的长期浸油润滑，降低传动过程中的磨损与运行噪音；弹簧的预紧行程做了可调设计，可根据不同工况的额定扭矩需求调整预紧压力，适配不同负载等级的设备使用需求。从安装边界来看，组件的输入端与输出端采用同轴偏置布局，蜗杆输入轴沿壳体上部轴向延伸，蜗轮输出轴沿壳体侧部垂直于输入轴方向布置，壳体外侧预留有统一规格的安装定位孔与连接法兰面，可直接适配常规通用减速器的安装尺寸，无需对原有设备的安装基座做大规模改造即可完成替换升级；内部流道做了密封结构设计，可有效防止润滑介质泄漏以及外部粉尘、水汽进入传动腔，能够适应多粉尘、轻度潮湿的车间作业环境。
