手动丝杠式主轴压力机结构设计

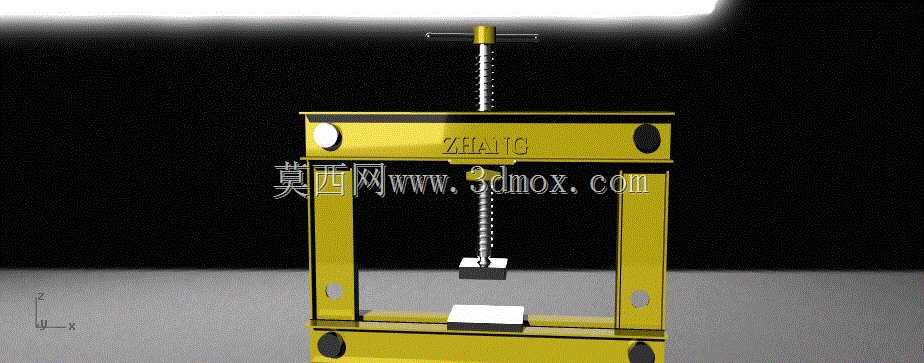

这款手动主轴压力机主要面向小型零部件装配、维修作业场景，在五金加工、电子元器件压装、小型轴承装配、五金件铆接以及家用维修、小作坊生产场景中都能发挥稳定作用，无需外接电源气源，仅靠手动操作即可完成压合作业，适配无动力供应的户外维修、流动作业以及小批量试生产的使用需求，相比大型液压、气动压力机，它的使用门槛更低，部署灵活，不会占用过多生产空间。设备核心采用丝杠传动结构，通过顶部的T型转动手柄带动梯形丝杠做垂直进给运动，丝杠下端连接方形压头，配合底部的固定式工作台面，可对放置在台面上的工件施加垂直向下的稳定压力，传动过程平稳无冲击，压头的进给行程可通过手柄转动圈数精准控制，能有效避免压力过大压损工件，也能保证压装深度的一致性，适合对压装精度有一定要求的小型零件装配作业。整体框架采用双侧立式导柱配合上下横梁的门型结构，两侧的立式立柱既作为结构支撑件，也为压头的上下运动提供导向基准，保证压头运动过程中不会出现偏摆，上下横梁通过紧固件与立柱连接，整体结构刚性充足，可承受压装过程中的反向作用力而不会出现结构形变。设备的整体外形紧凑，横向宽度控制在适合单人操作的范围，纵向深度可稳定放置在常规工作台面上，底部无需额外做地脚固定，放置在平整台面即可使用，安装边界无特殊要求，不需要预留外接管线的排布空间，移动搬运也十分便利。设计过程中优先考虑了操作的便捷性与结构的耐用性，顶部的T型手柄符合人体工学，操作人员转动手柄时可自然发力，长时间操作也不易产生过度疲劳；压头与工作台面均做了平整化处理，压装过程中工件受力均匀，不会出现局部应力集中的问题；框架的边角处做了钝化处理，避免操作过程中剐蹭操作人员，整体结构没有易损的复杂传动部件，日常仅需定期对丝杠部位做润滑维护即可长期稳定使用，维护成本极低。在实际使用中，它可以完成小型轴承与轴的压装、小尺寸五金件的铆接变形、薄型工件的校直整平、塑料件与金属嵌件的压合等多种作业，适配不同厚度的工件加工需求，通过调整压头的下行行程，可适配不同高度的工件压装作业，无需额外更换工装配件，通用性较强。
