食品加工固液分离半自动液压压滤装置

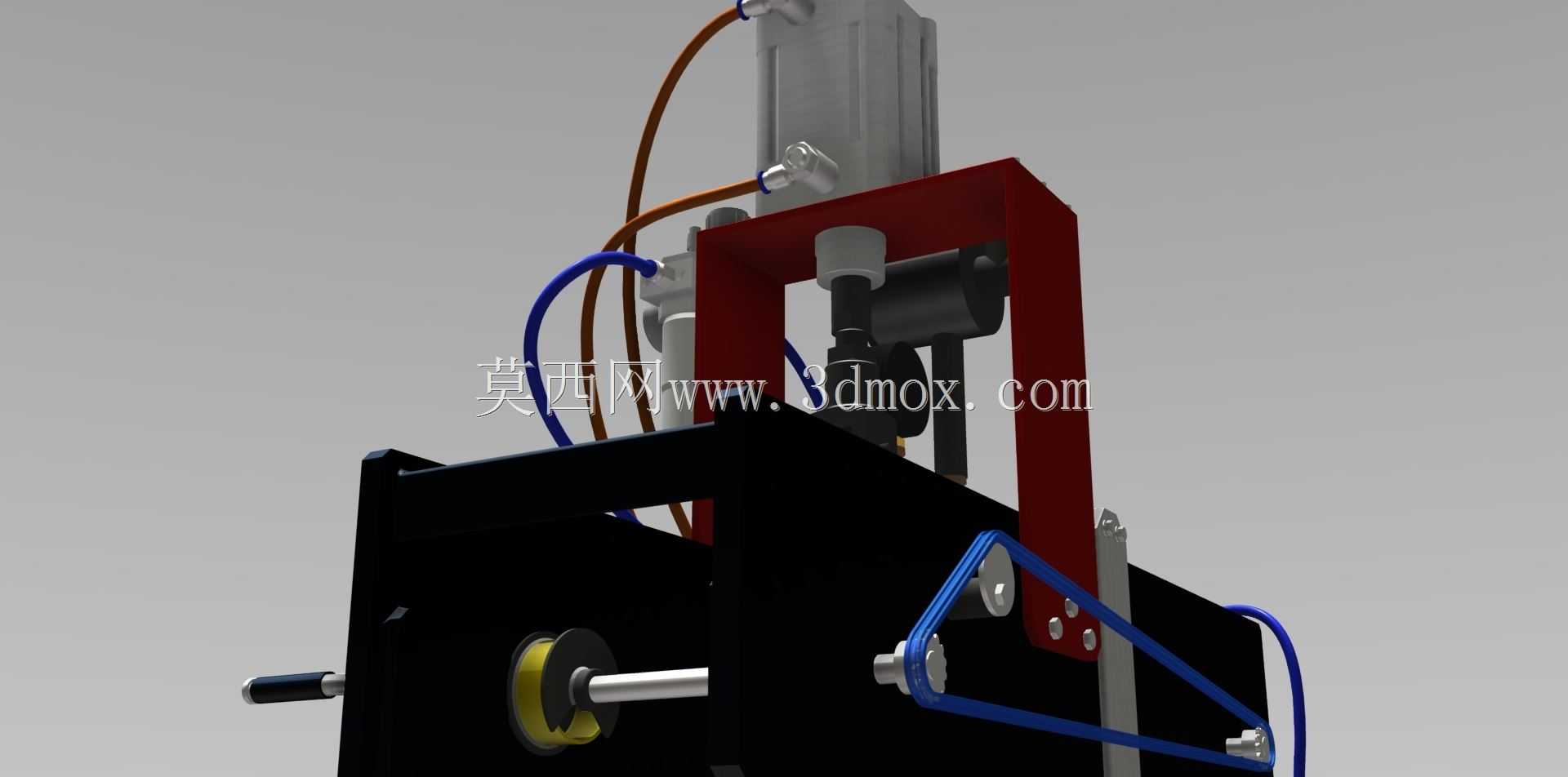

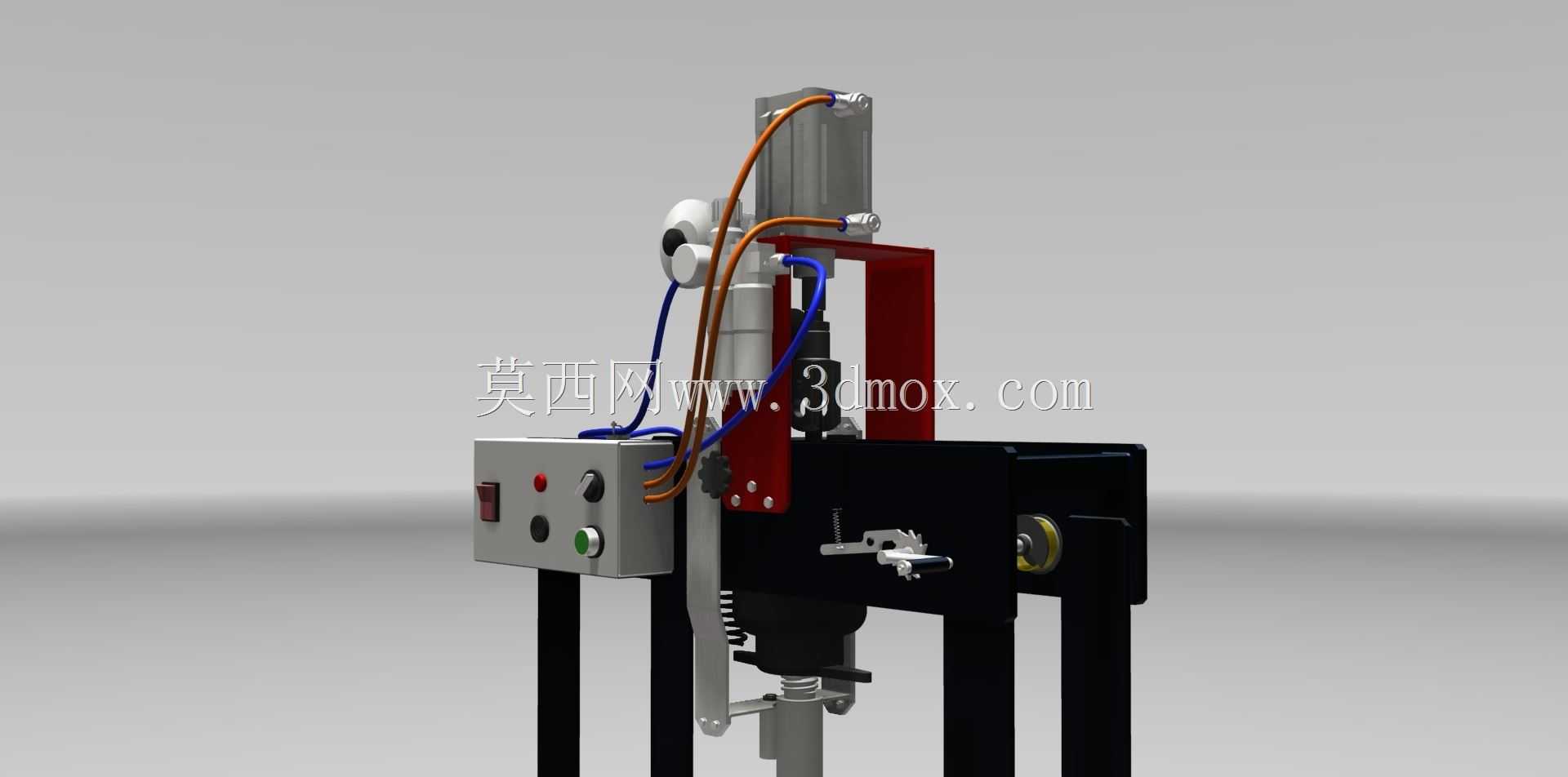

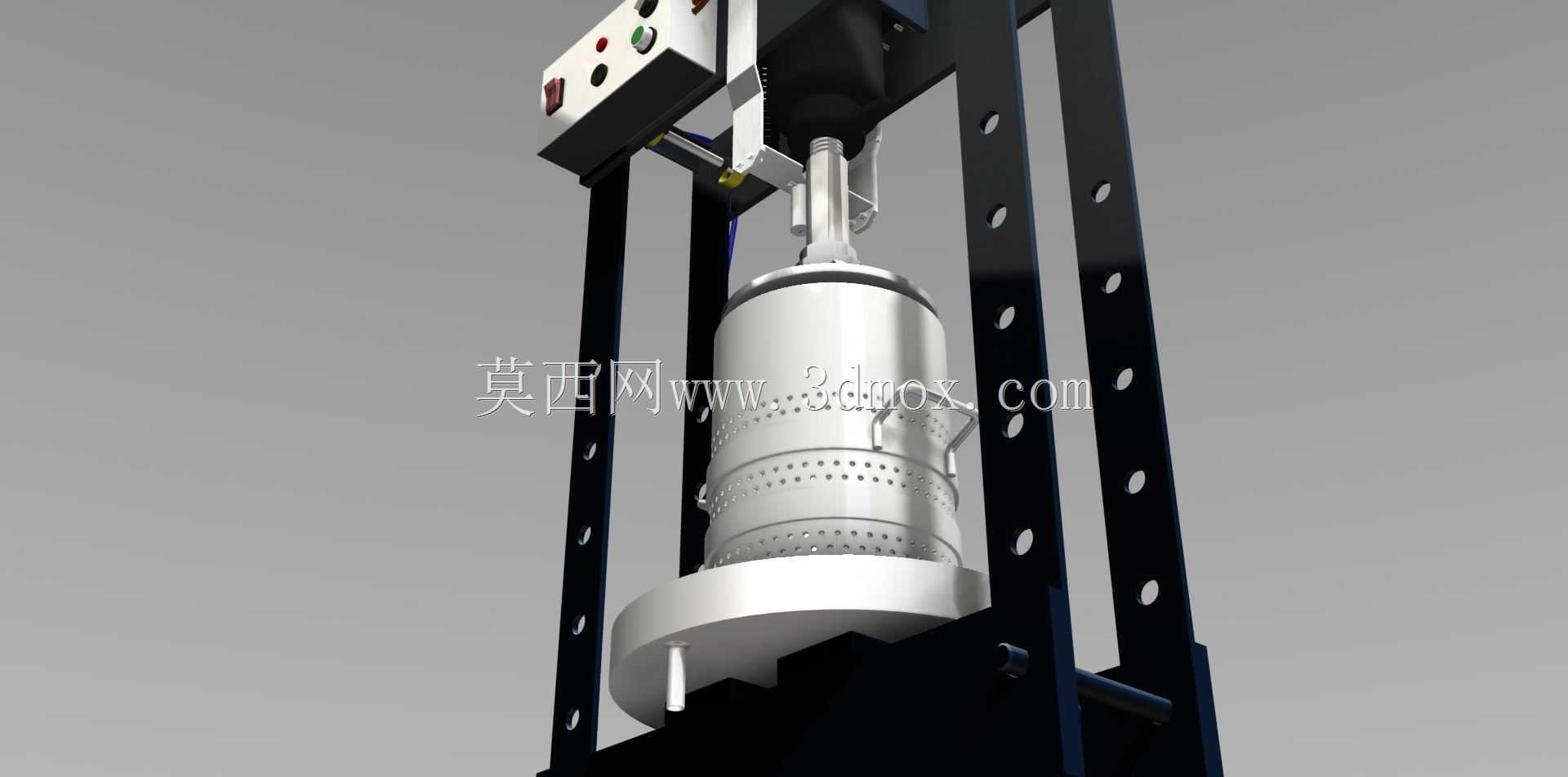

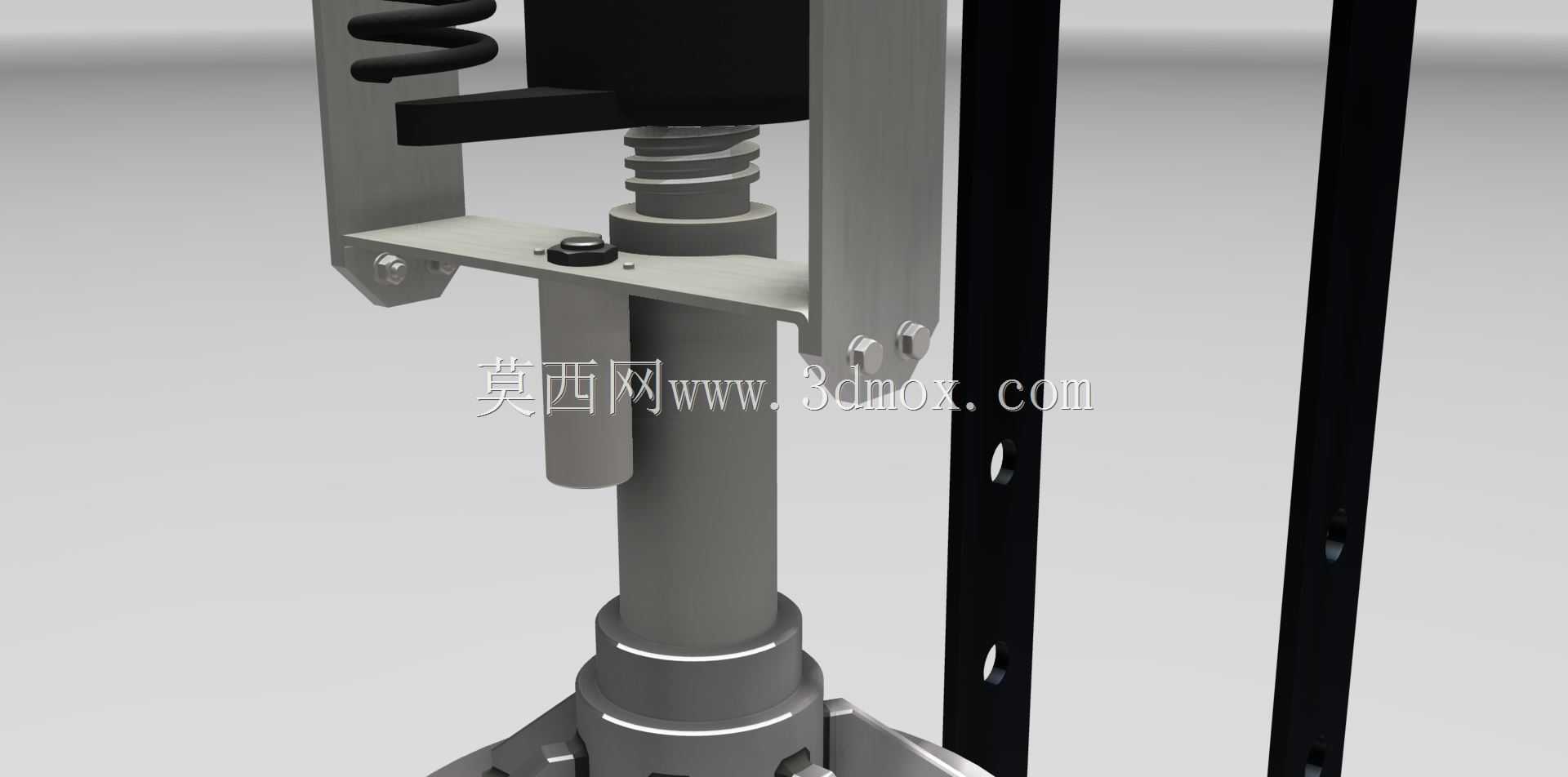

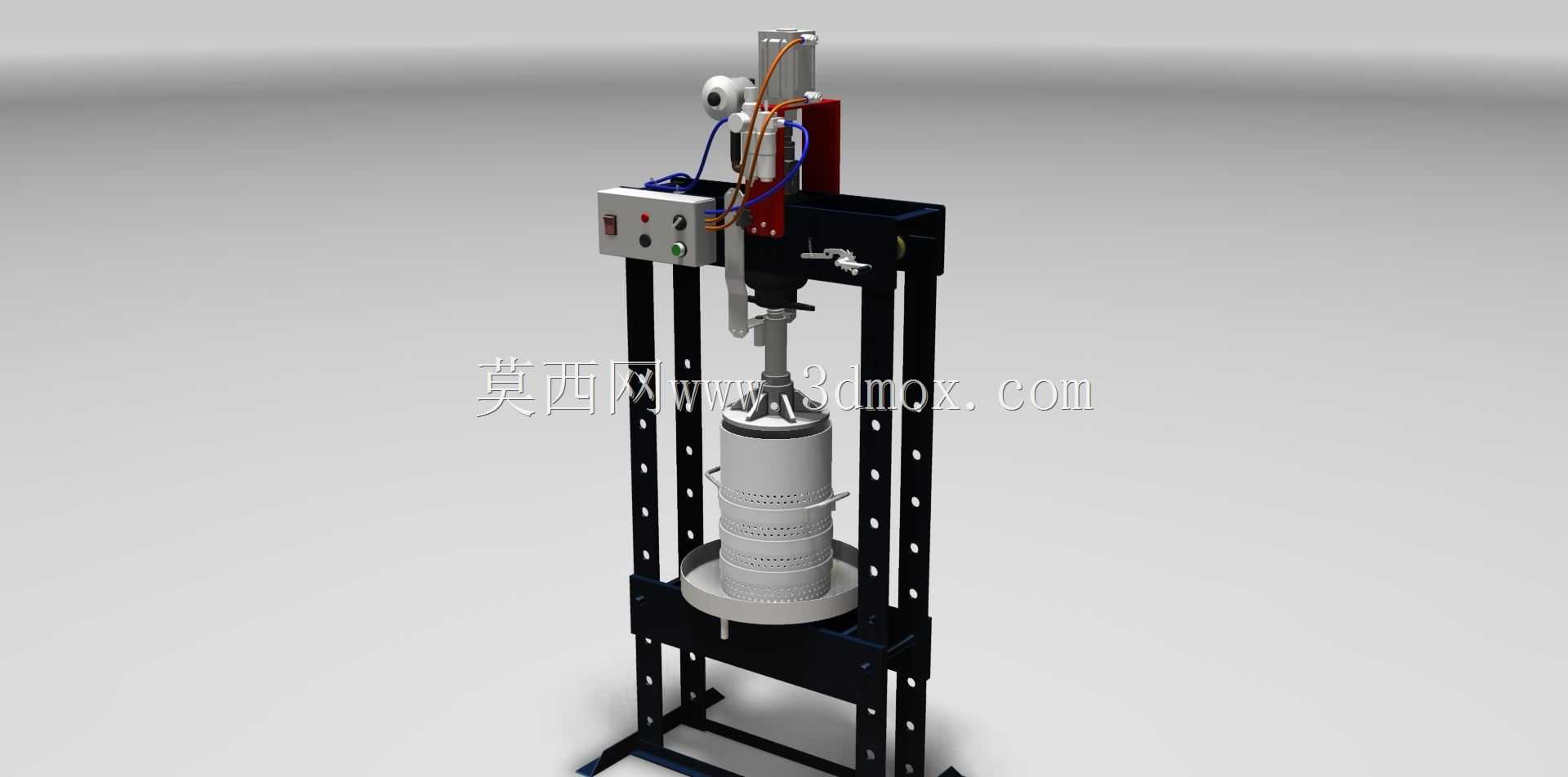

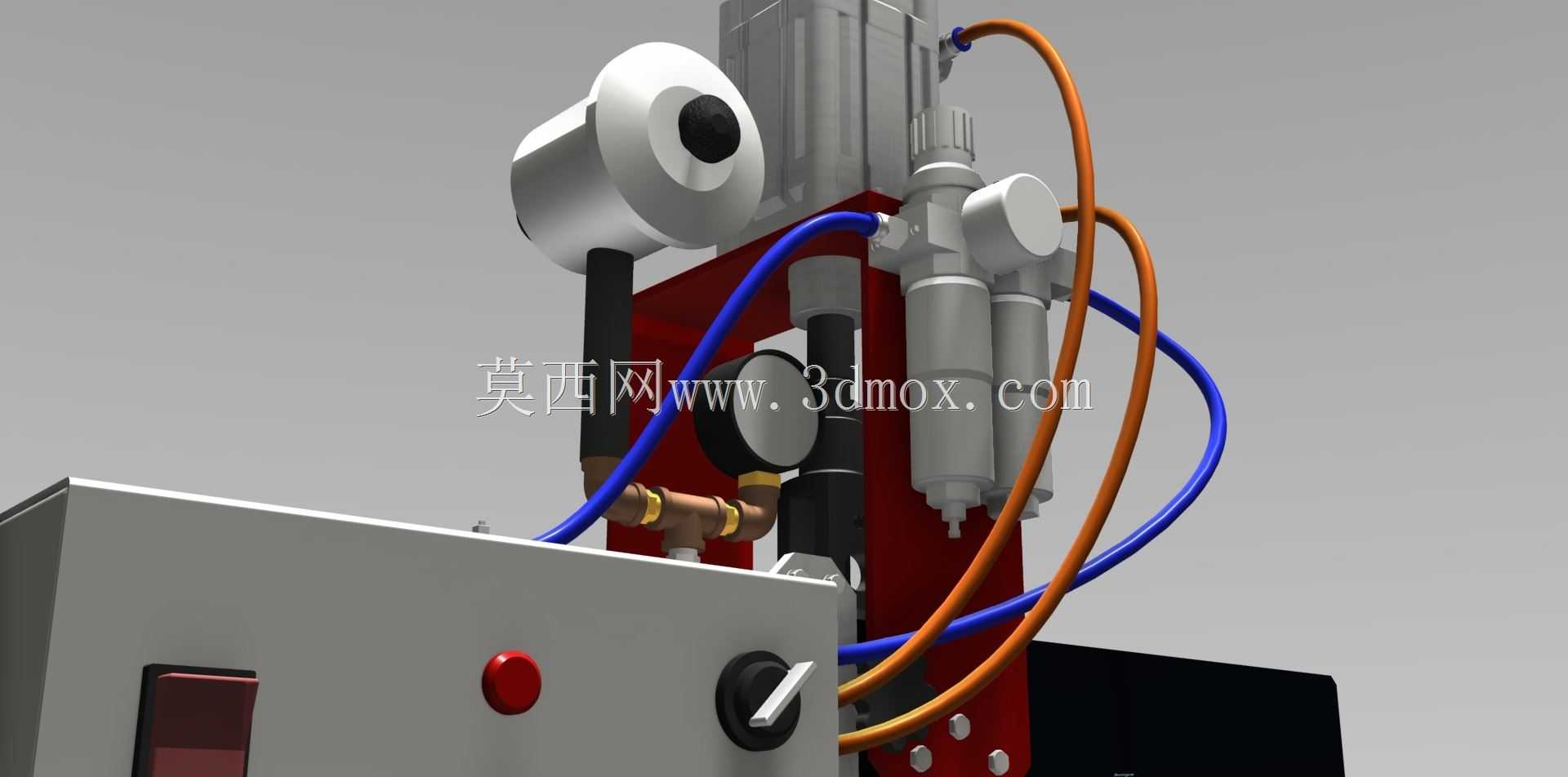

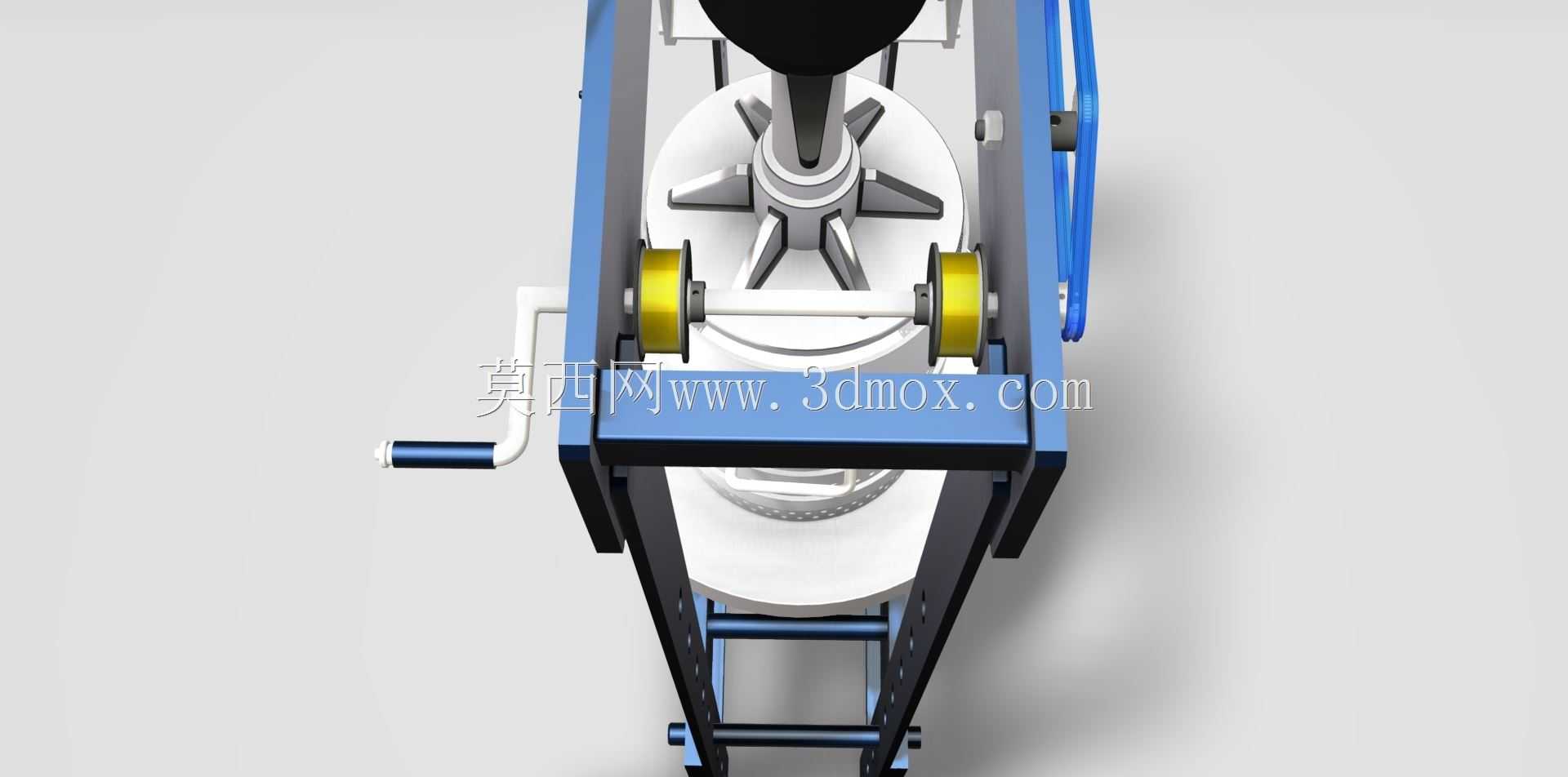

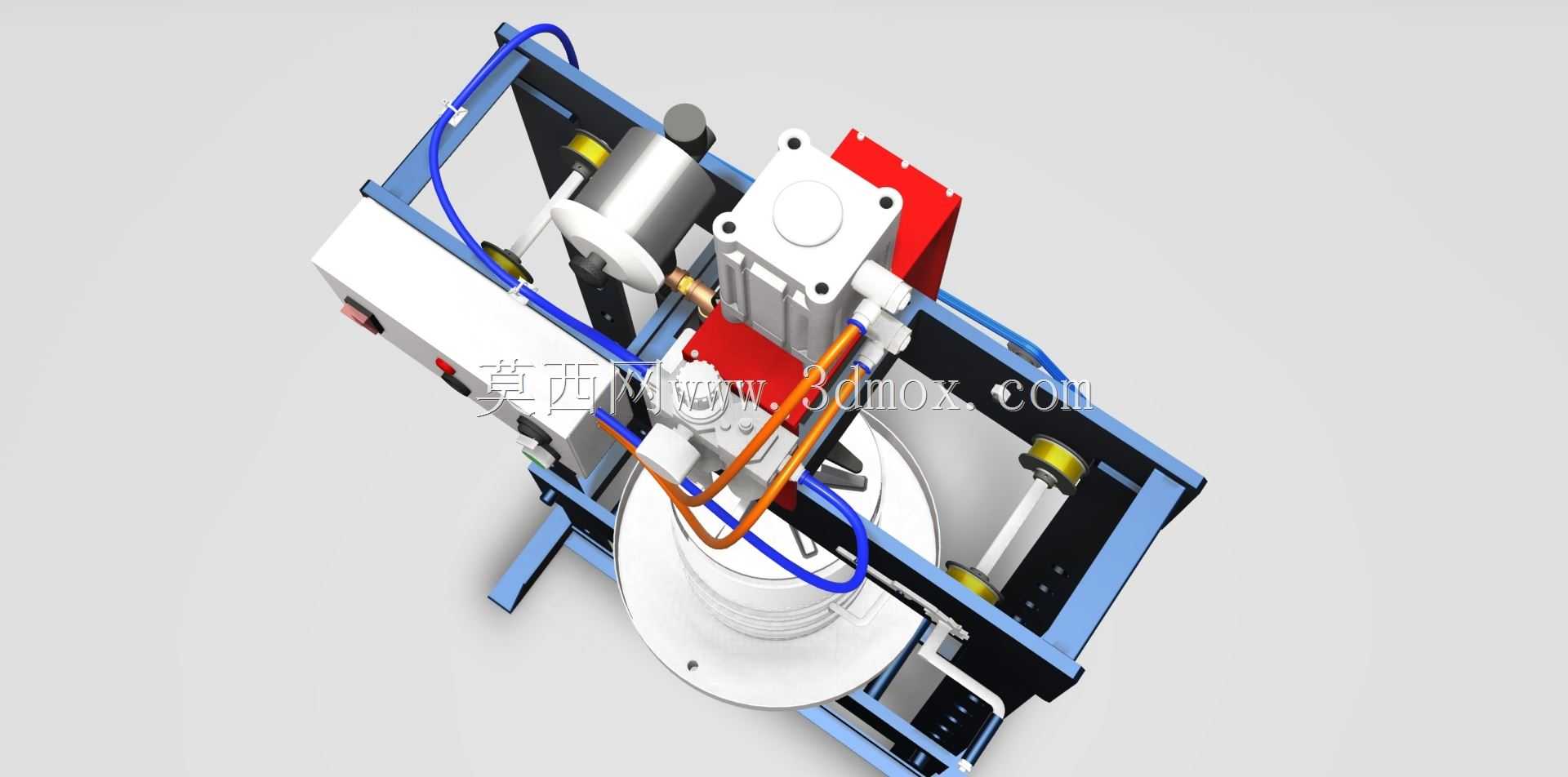

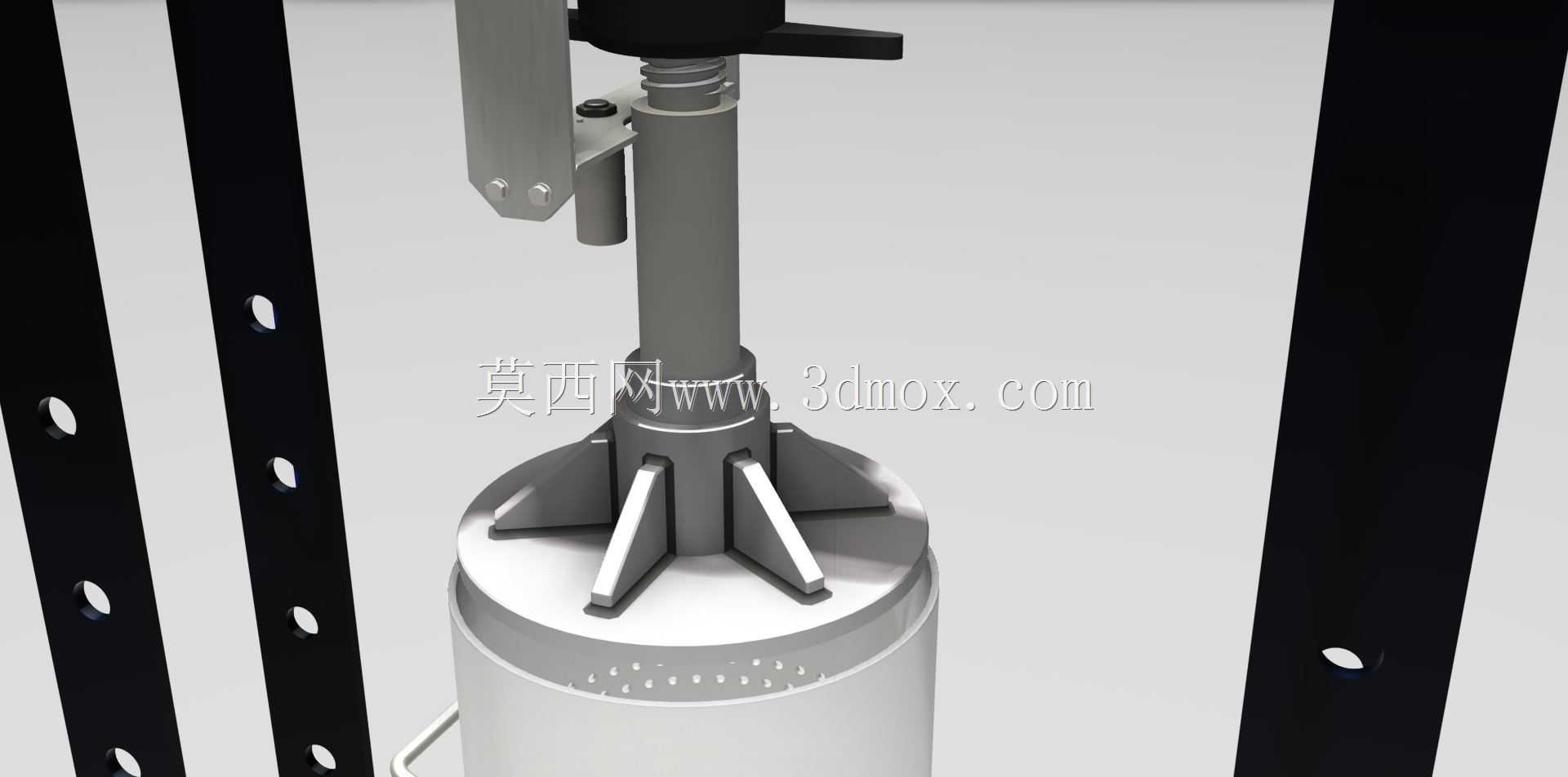

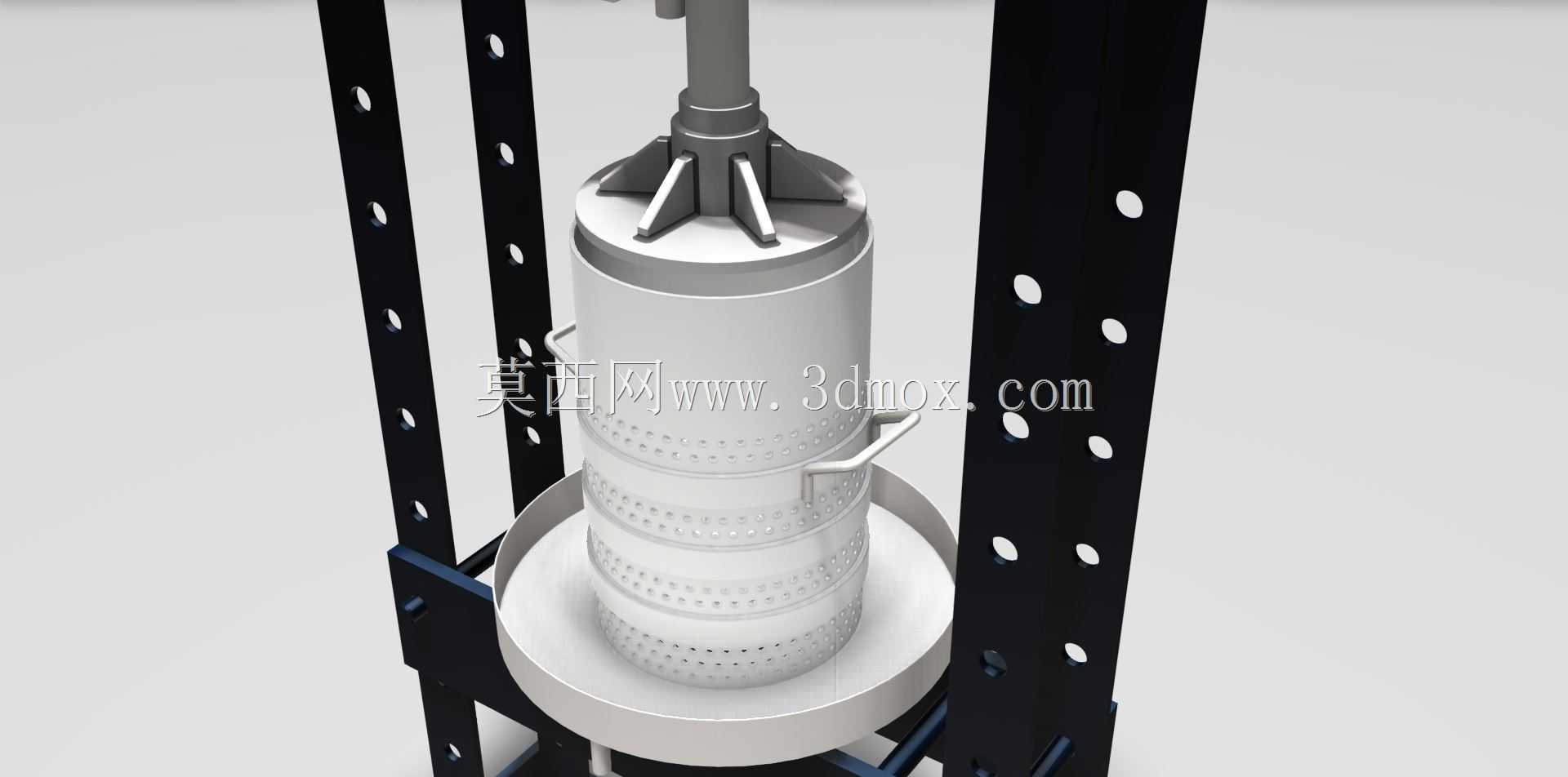

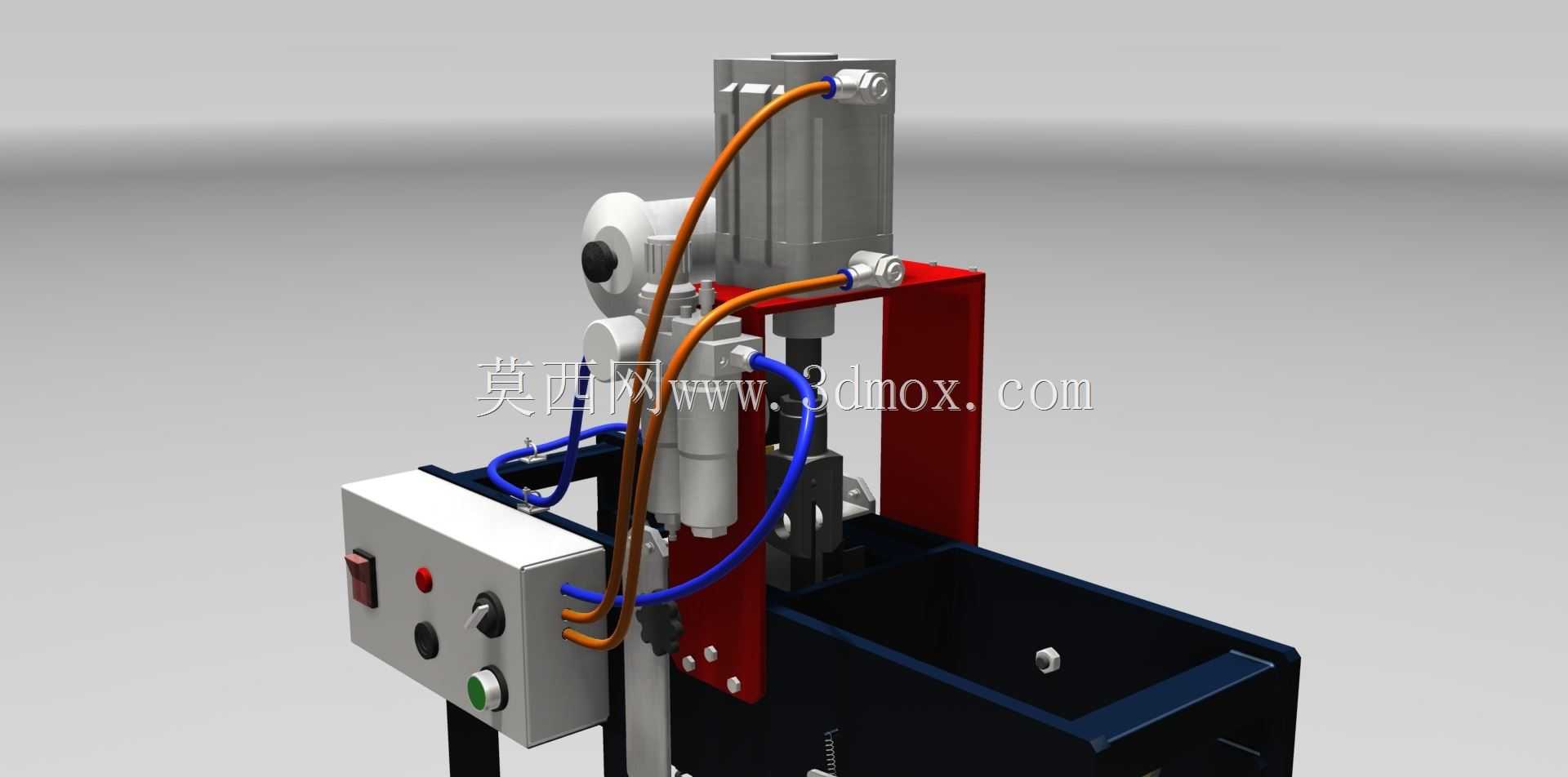

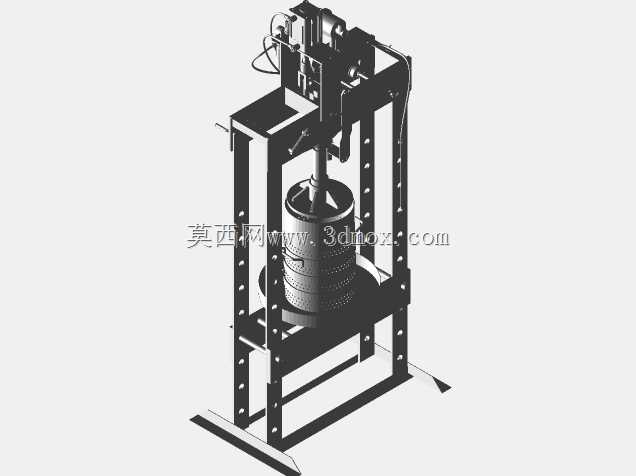

这款半自动固液分离装置主要面向食品加工生产场景，针对加工环节产生的固液混合废弃物料设计，解决这类混合废料无法直接妥善处置、运输成本高、易腐坏污染场地的痛点，可在食品加工车间的废料暂存区、预处理工段就近安装使用，无需复杂的管线预埋即可快速部署。设备整体采用立式框架结构，主体支撑为双侧带等距安装孔的黑色型材机架，机架底部预留水平安装固定孔位，整体占地宽度约0.6米、深度约0.7米，整机高度约1.8米，安装时仅需保证上方预留0.3米的管线维护空间、前方预留0.8米的操作与物料取放空间即可，适配多数中小型食品加工车间的场地布局。设备核心作业单元为立式液压施压结构，搭配下部承料滤筒，滤筒侧壁带细密滤孔用于液体导出，固体物料被截留在滤筒内部完成分离。设计上在原有纯液压压滤的基础上加装了气动辅助控制系统，替代传统纯手动的阀门操作逻辑：作业启动后气动系统驱动液压缸带动压盘下行，对滤筒内的固液混合料施加稳定挤压力，混合物料中的液体在压力作用下穿过滤孔排出收集，固体组分被逐步压实成滤饼；当压盘下行至最大行程位置时，位置检测元件触发信号，停止施压动作并启动提示信号告知操作人员，随后液压缸带动压盘自动回程复位，等待下一次填料作业。为适配不同批次物料的处理量差异，设备下部承料底座设计有可调节升降结构，可通过配套的钢丝牵拉结构带动滑轮组调整底座高度，当处理小批量物料时升高底座缩小压盘作业行程，提升作业效率，处理大批量物料时降低底座拓展容料空间。设备上部集成了控制按钮、压力显示元件与气动管路排布，所有控制元件集中布置在机架侧方的操作盒上，操作人员无需绕机即可完成全部启停操作，气动管路沿机架型材内侧规整排布，避免外露磕碰损坏。需要说明的是，该装置的电子逻辑控制单元未纳入本次建模范围，模型完整呈现了机械结构、气动执行元件、液压施压部件与承料滤筒的全部装配关系，可直接用于设备结构验证、作业流程演示以及后续的生产加工参考。
