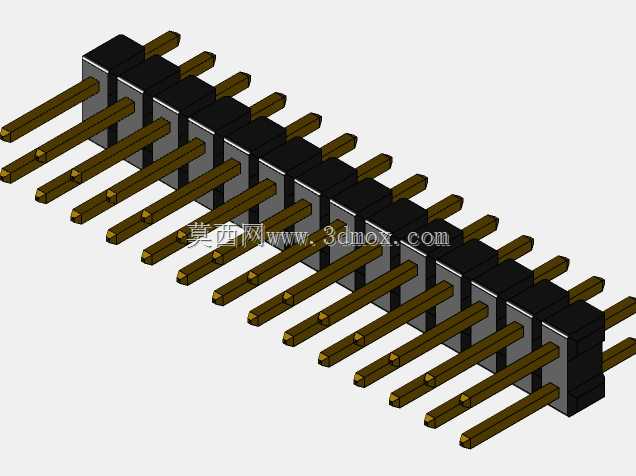

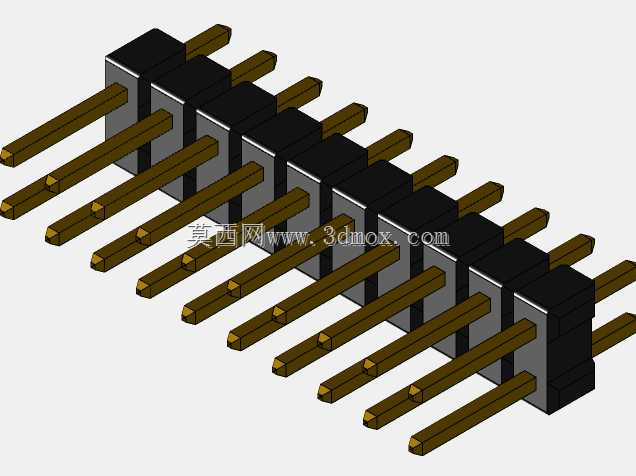

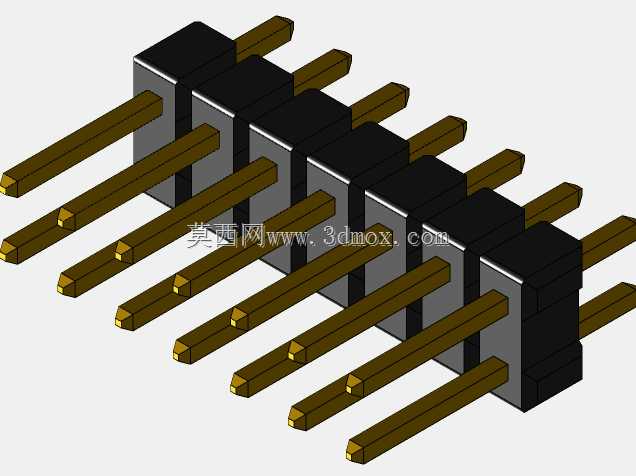

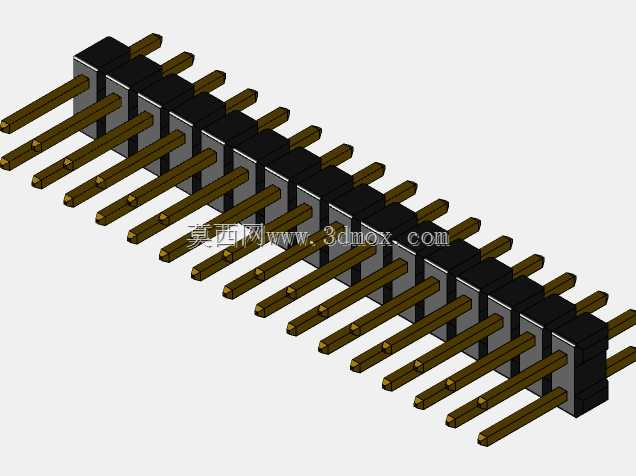

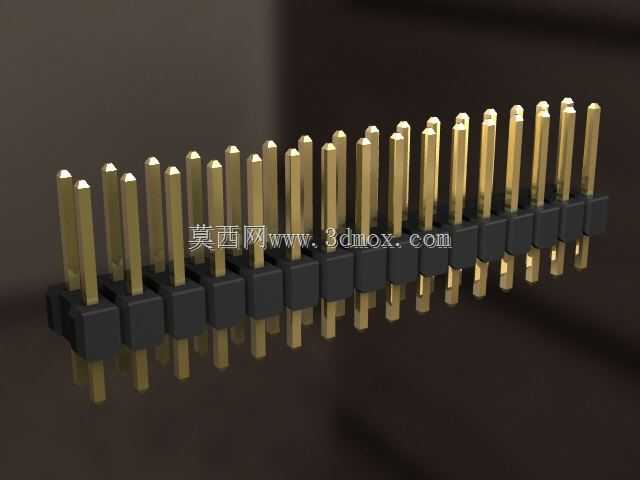

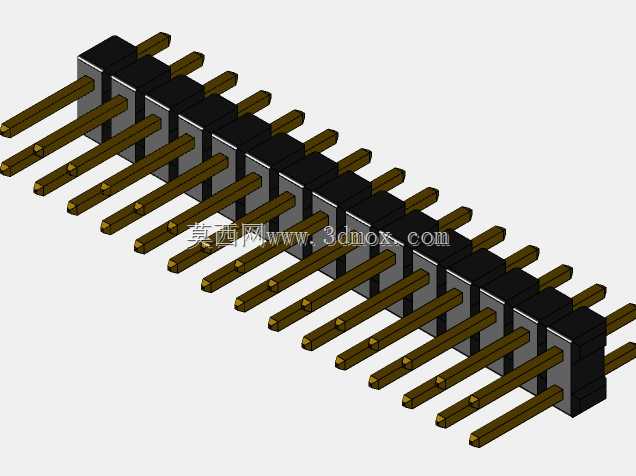

2.54mm节距双排通孔排针接插件结构

该款双排通孔排针是电子电路互联场景中应用极为广泛的基础连接元件，主要承担电路板之间、电路板与功能模块之间的信号与小电流传输作用，常见于工控控制板卡、消费电子主板、电源模块、通信接口板等各类需要可拆卸电路连接的场景，能够在保证连接可靠性的前提下，为设备的组装、调试、后期维护提供充足的拆装便利性，避免硬线焊接带来的维护难度高、拆装易损伤焊盘的问题。从功能特性来看，这款排针采用双排针脚布局，单排针脚数量适配常规2x16针的连接需求，针脚采用直插式设计，适配标准通孔焊接工艺，焊接后针脚与电路板焊盘结合强度高，能够承受常规插拔过程中的侧向力与轴向拉力，不易出现针脚歪斜、焊盘脱落的问题；塑胶基座采用耐高温绝缘材质，能够适配波峰焊、回流焊等常规电路板焊接工艺的温度要求，焊接过程中不会出现基座融化、变形、针脚移位的问题，同时基座的绝缘性能能够有效避免相邻针脚之间出现爬电、短路的风险，保证电路连接的稳定性。在设计思路上，这款排针严格遵循2.54mm的标准排针节距规范，针脚中心距、排距完全匹配行业通用的排母、IDC插座等配套连接件的尺寸标准，具备极强的通用互换性，无需额外定制配套连接件即可直接适配市面绝大多数标准接插件；针脚端部采用锥形导向设计，在与排母对插过程中能够自动校正微小的位置偏差，降低对插难度，同时减少针脚与排母接触片的硬摩擦，提升接插件的插拔寿命；塑胶基座上设置有定位凸台，在焊接到电路板时能够与电路板上的定位孔配合，避免焊接过程中排针出现偏移、歪斜，保证焊接后针脚的位置度符合装配要求。从外形尺寸与安装边界来看，这款排针的针脚外露长度分为焊接端与插接端两段，焊接端长度适配常规1.6mm厚度电路板的通孔焊接要求，穿过焊盘后预留的焊锡浸润长度能够保证焊接强度，插接端长度适配标准排母的插接深度，保证插合后接触面积充足，接触电阻稳定；整体宽度、高度尺寸紧凑，不会占用电路板过多的布局空间，在高密度排布的电路板上也能够实现多组排针的密集安装，同时相邻排针之间预留有足够的安全间隙，满足安规设计中的电气间隙要求；安装时仅需在电路板上按照标准尺寸钻出对应位置的通孔与定位孔即可完成装配，无需额外设计特殊的安装固定结构，能够大幅降低电路板的设计难度与加工成本。
