可调式超重型门用重型铰链结构设计

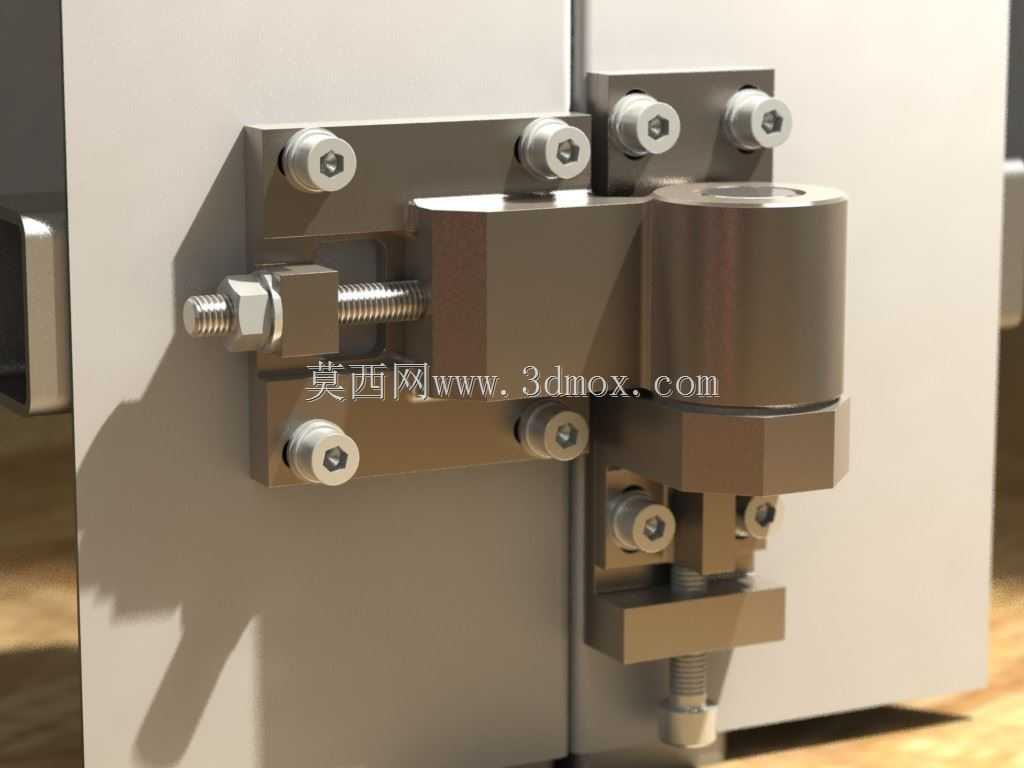

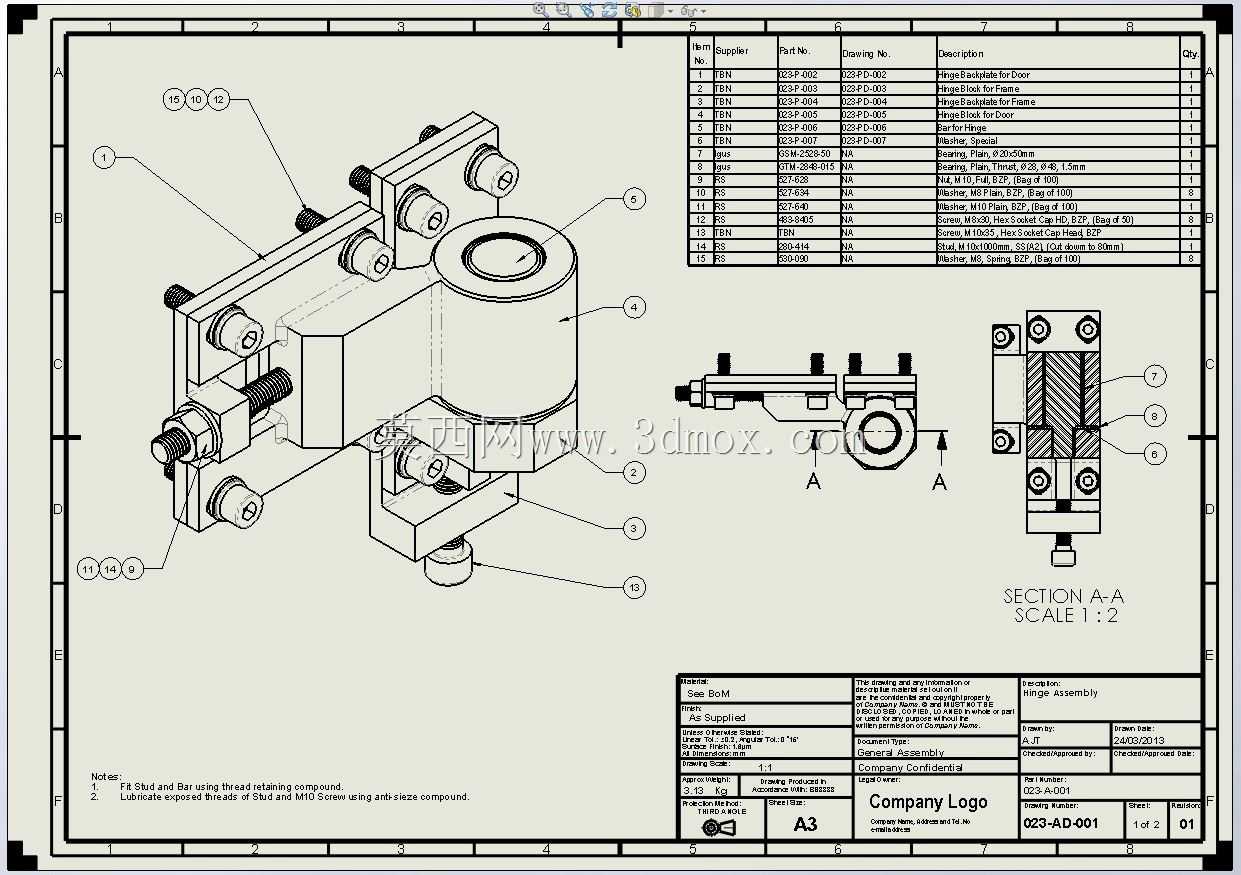

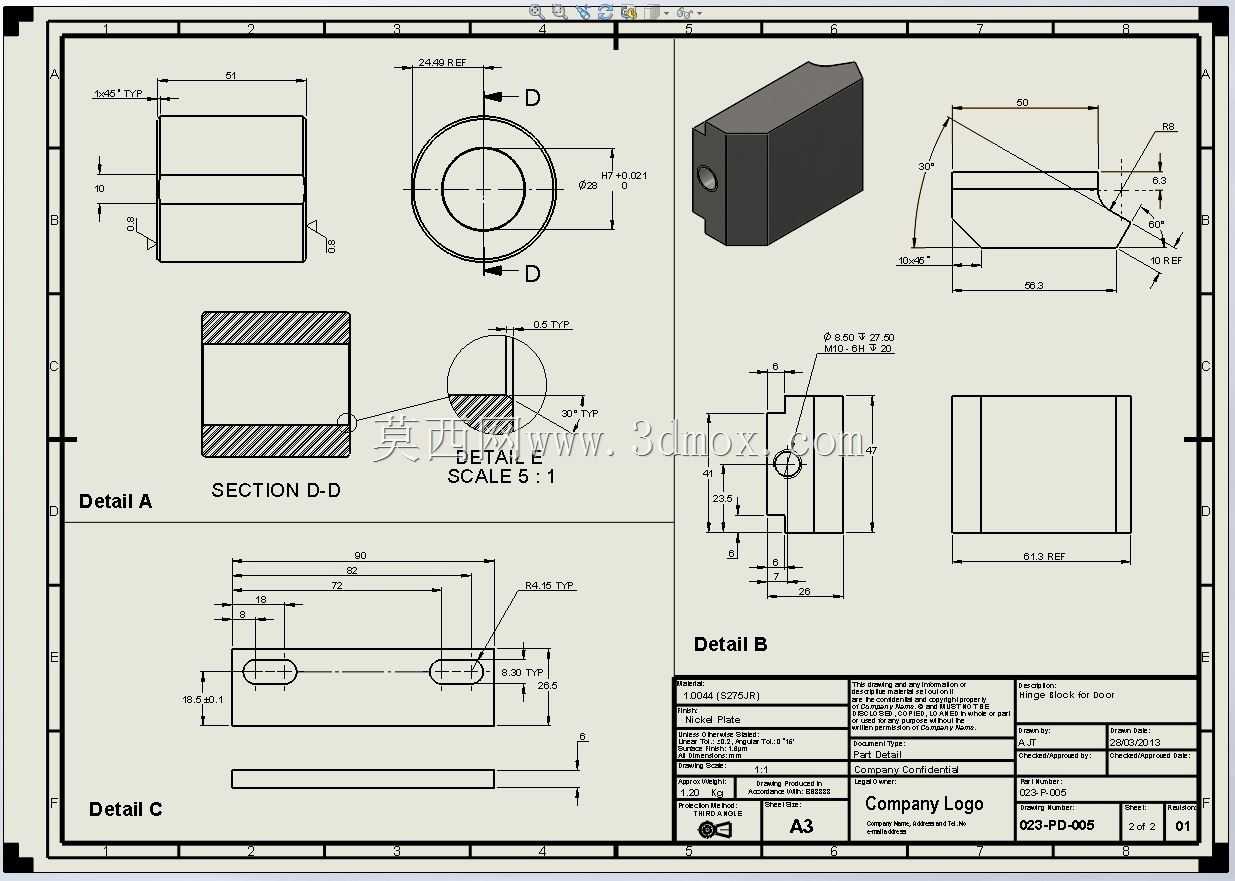

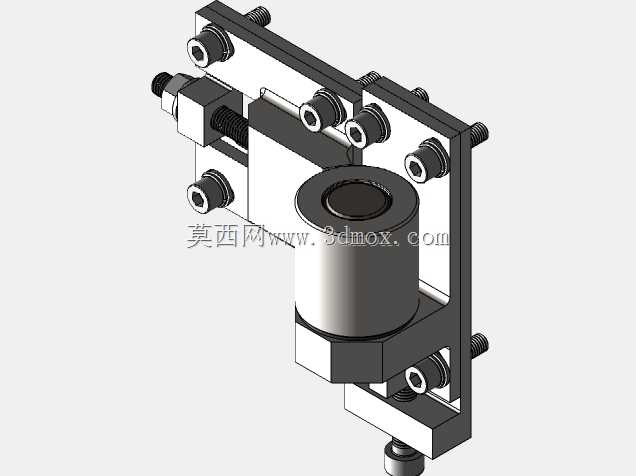

这款可调式重型铰链主要面向超重型工业门、特种防护门、大型设备舱门等大负载门体的连接场景，在工业厂房重型防护门、核电设施屏蔽门、大型仓储密闭门、重型设备检修舱门等对门体承重、连接可靠性有极高要求的场景中，能够稳定承担大重量门体的转动连接需求，解决普通铰链承重不足、长期重载下易变形下垂、无法适配安装误差的行业痛点。从实际用途来看，该铰链不仅要实现门体与门框的转动铰接，还要承担数百公斤级门体的全部垂向载荷，同时抵消门体长期开关过程中产生的径向、轴向冲击力，避免门体出现移位、卡滞、密封失效等问题，保障大重量门体长期顺畅开合。在功能特性上，这款铰链具备多维度可调能力，通过多组调节螺栓结构，可在安装完成后对门体的上下位置、前后贴合度、左右间隙进行微调，抵消门框焊接变形、门体加工误差、地基沉降带来的安装偏差，无需在安装阶段反复配焊打磨，大幅降低现场安装的调试难度。同时铰链主体采用高强度合金钢结构，所有转动配合面均做了耐磨处理，配合大直径枢轴结构，可承受超大径向载荷与垂向载荷，长期重载开关也不会出现轴套磨损、铰链变形的问题，配套的锁紧螺栓组可在调试完成后锁死所有调节位置，避免设备运行过程中因振动出现位置偏移。设计思路上，这款铰链采用分体式安装基座设计，门框侧与门体侧的安装板均通过多组内六角螺栓与基体固定，安装板上预留了长条形调节孔，给安装调试留出足够的调整余量；中间的转动枢轴采用一体式加粗轴芯，搭配上下双支撑的轴承结构，将转动过程中的摩擦力降到最低，同时提升整体抗倾覆能力；调节机构采用细牙螺纹传动，调节精度高，自锁性能好，无需额外添加防松结构即可保持调节位置稳定；整体结构没有易损的小尺寸零部件，所有受力部件均做了加厚处理，可适应户外、高粉尘、强腐蚀等复杂工业环境。从安装边界来看，这款铰链的安装板采用平面贴合设计，无需在门框或门体上做复杂的沉槽加工，仅需在对应安装位置加工对应规格的螺栓过孔即可完成固定，整体安装后突出基体表面的厚度控制在合理范围，不会与周边的密封胶条、锁具、限位结构产生干涉；铰链的转动角度覆盖常规重型门的0-180度开合需求，转动过程中铰链自身不会与门体、门框发生结构碰撞，适配厚度80mm以上的重型门体安装，单副铰链即可承担数百公斤的门体重量，可根据门体总重量选择对应数量的铰链配对安装，满足不同负载等级的门体使用需求。
