杜普拉液压控制手动换向操纵阀结构

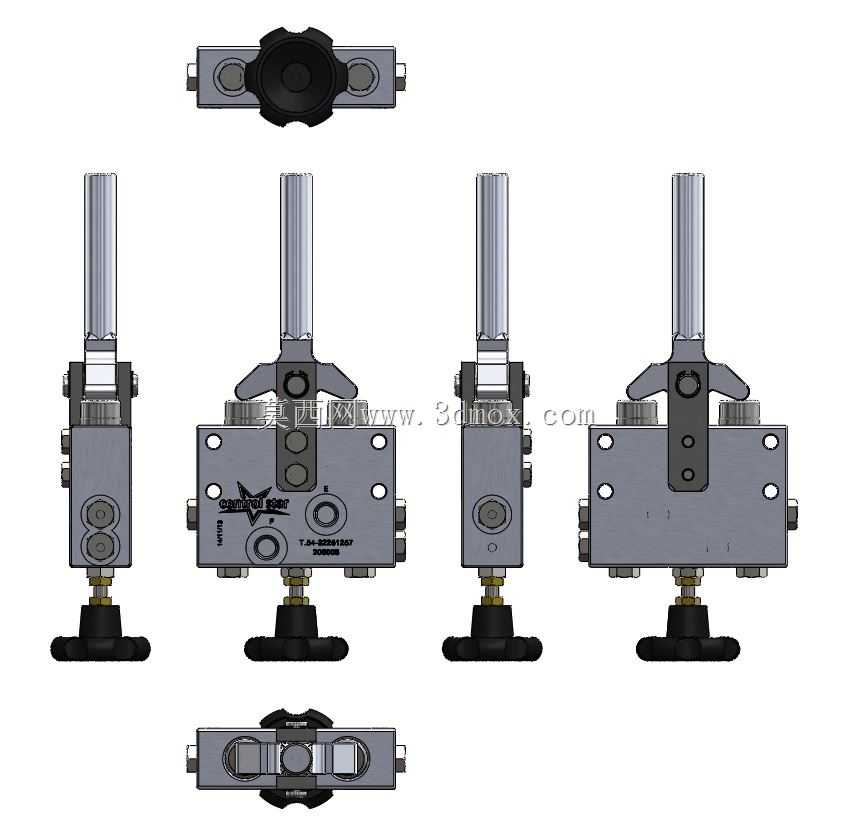

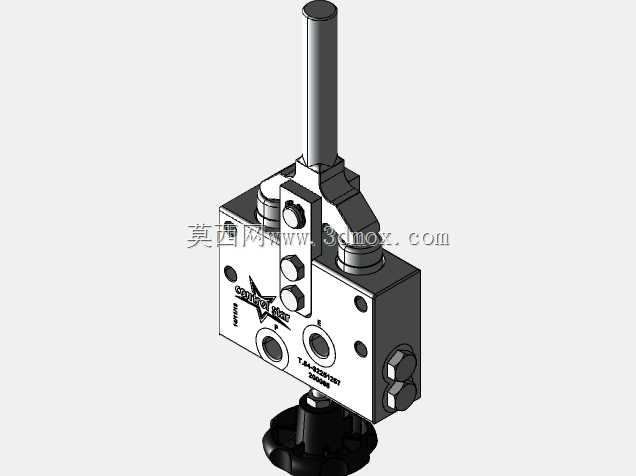

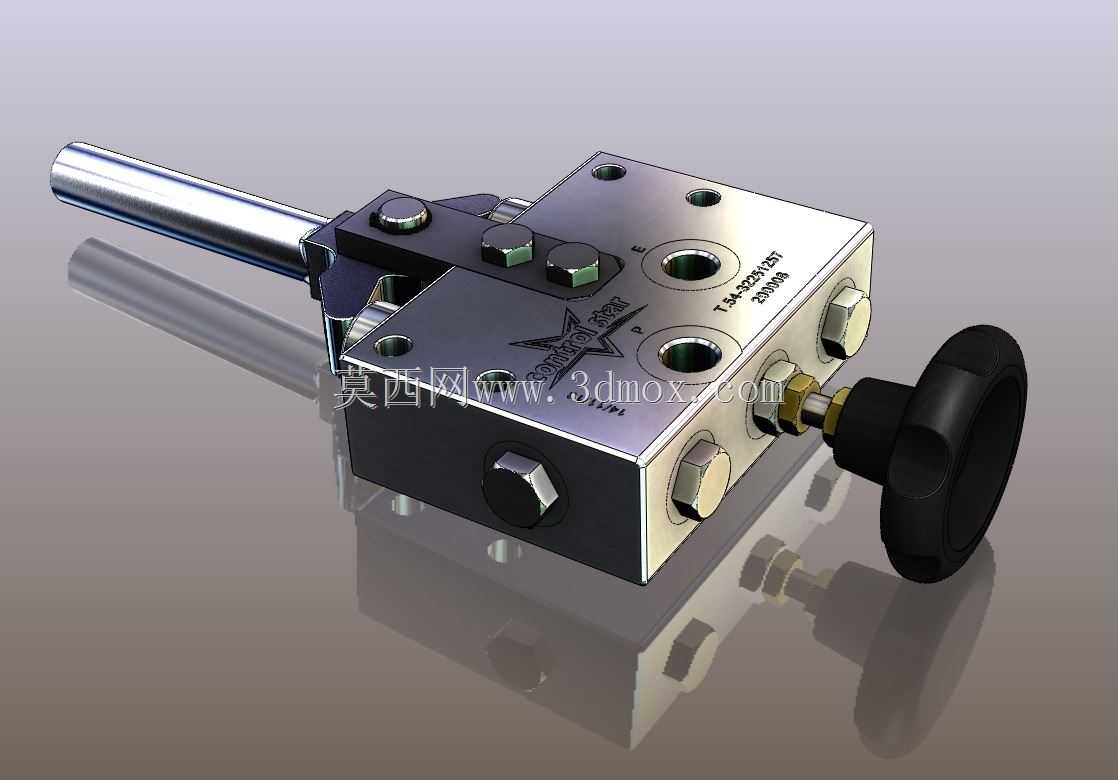

这款手动液压操纵阀主要应用在中小功率液压控制系统的回路切换场景中，常见于小型工程机械的辅助动作控制、机床液压夹具的油路切换、试验台架的液压回路手动调控、非标自动化设备的手动应急操作单元等场景，作为液压系统里的人工指令输入元件，承担着切换压力油流向、控制执行元件启停与换向的核心作用，在不需要频繁自动换向、需要人工介入确认操作动作的液压回路中，这类手动阀凭借可靠性高、操作直观、抗污染能力强的特点，有着非常广泛的应用空间。从实际用途来看，该阀通过侧边的黑色手轮旋转操作，配合内部的阀芯位移，能够精准改变阀体内部的油道连通状态，进而控制连接的液压缸伸出、缩回或者保持中位停止，也可以控制液压马达的正转、反转与停转，操作时的手轮阻尼感经过调校，既不会因为油路压力波动出现自行移位，也不会因为操作阻力过大增加操作人员的劳动强度，阀体侧面的多个调节螺塞可以根据实际使用工况微调阀芯的行程与中位定位精度，适配不同流量、不同压力等级的回路使用需求。在产品功能特性上，这款阀采用板式安装的基体结构，阀体上的多个安装孔位可以直接固定在液压阀块或者设备安装面板上，外露的阀芯推杆端可以外接机械行程触发结构，实现手动操作与机械限位触发的双重控制逻辑，阀体表面的金属铭牌区域预留了标识刻印位置，可以标注油口信息、压力参数与操作方向，避免现场安装接线时出现接反油口的问题。从设计思路来看，这款阀整体采用模块化的结构布局，将操作手轮组件、阀芯换向组件、阀体基体、密封端盖分别做独立结构设计，生产装配时可以依次完成各组件的预装后再整体合装，后期维护时也可以单独更换磨损的密封件或者操作组件，不需要整体更换整个阀体，有效降低了设备的后期维护成本；阀体内部的油道采用斜孔与直孔结合的加工方式，在保证油道通流面积满足流量要求的前提下，尽可能缩短了油道长度，减少了压力油在阀体内的沿程压力损失，同时阀芯与阀孔的配合间隙经过精密研磨，既保证阀芯动作灵活无卡滞，又将内泄漏量控制在标准允许的范围内，避免高压工况下出现内泄过大导致的执行元件窜动问题。在外形尺寸与安装边界上，这款阀整体呈方块式基体结构，操作手轮向外伸出的长度控制在合理范围内，不会占用过多的安装面板空间，侧向伸出的阀芯推杆长度适配常规的机械触发行程，安装时只需要保证阀体安装面的平面度满足密封要求，预留出手轮旋转操作的空间以及阀芯推杆的动作行程空间即可，不需要额外预留过大的检修空间，整体结构紧凑，可以在空间受限的液压站或者设备内部完成安装布置，适配多种紧凑型液压系统的安装需求。
