集成式小型液压动力单元结构设计

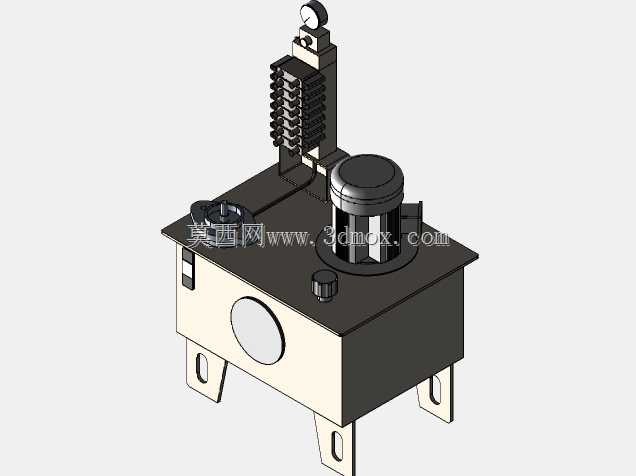

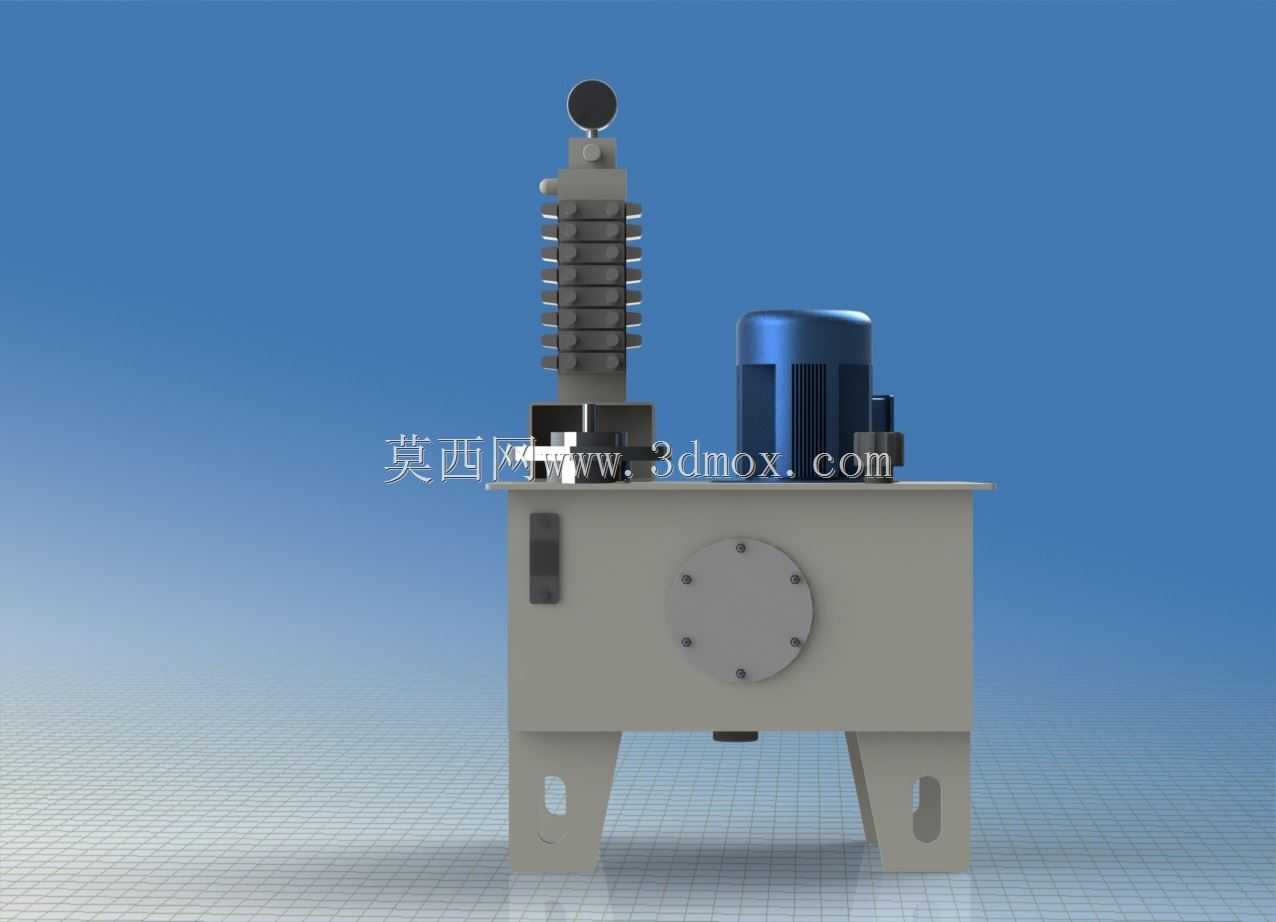

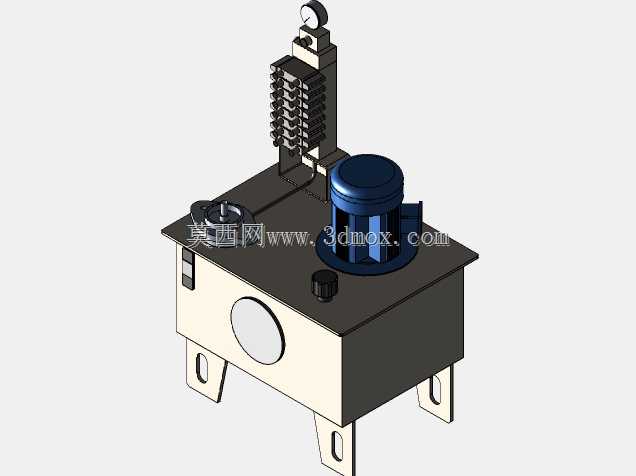

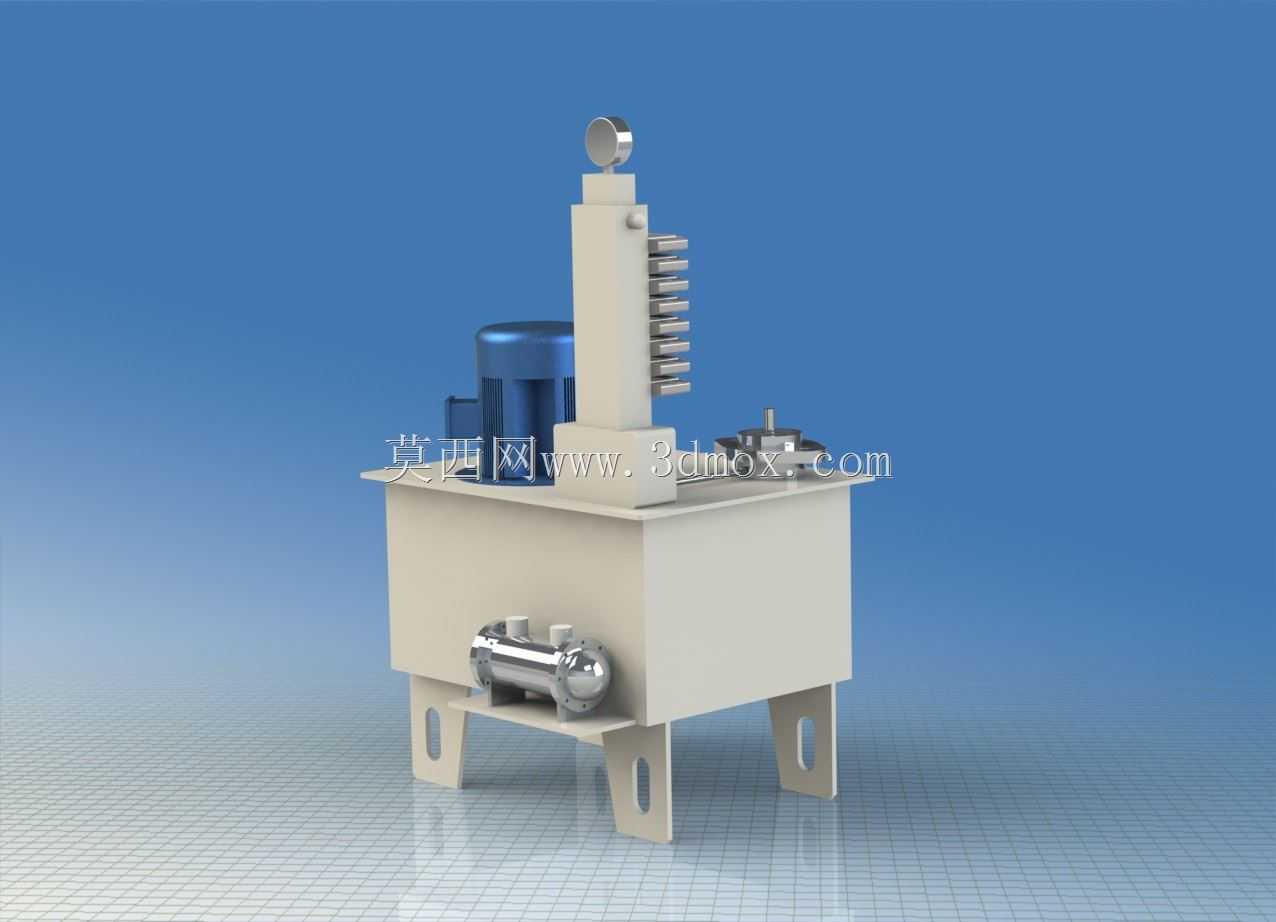

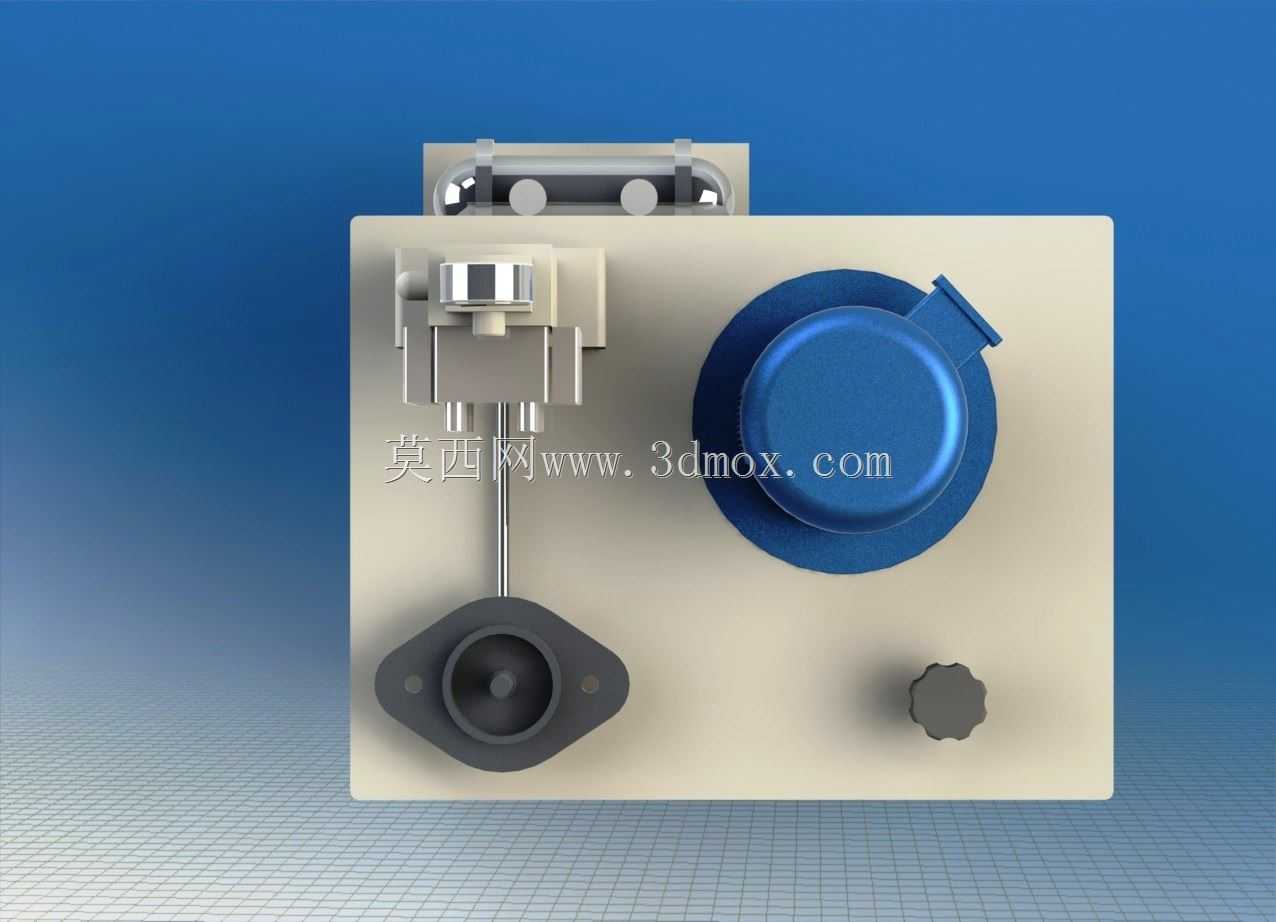

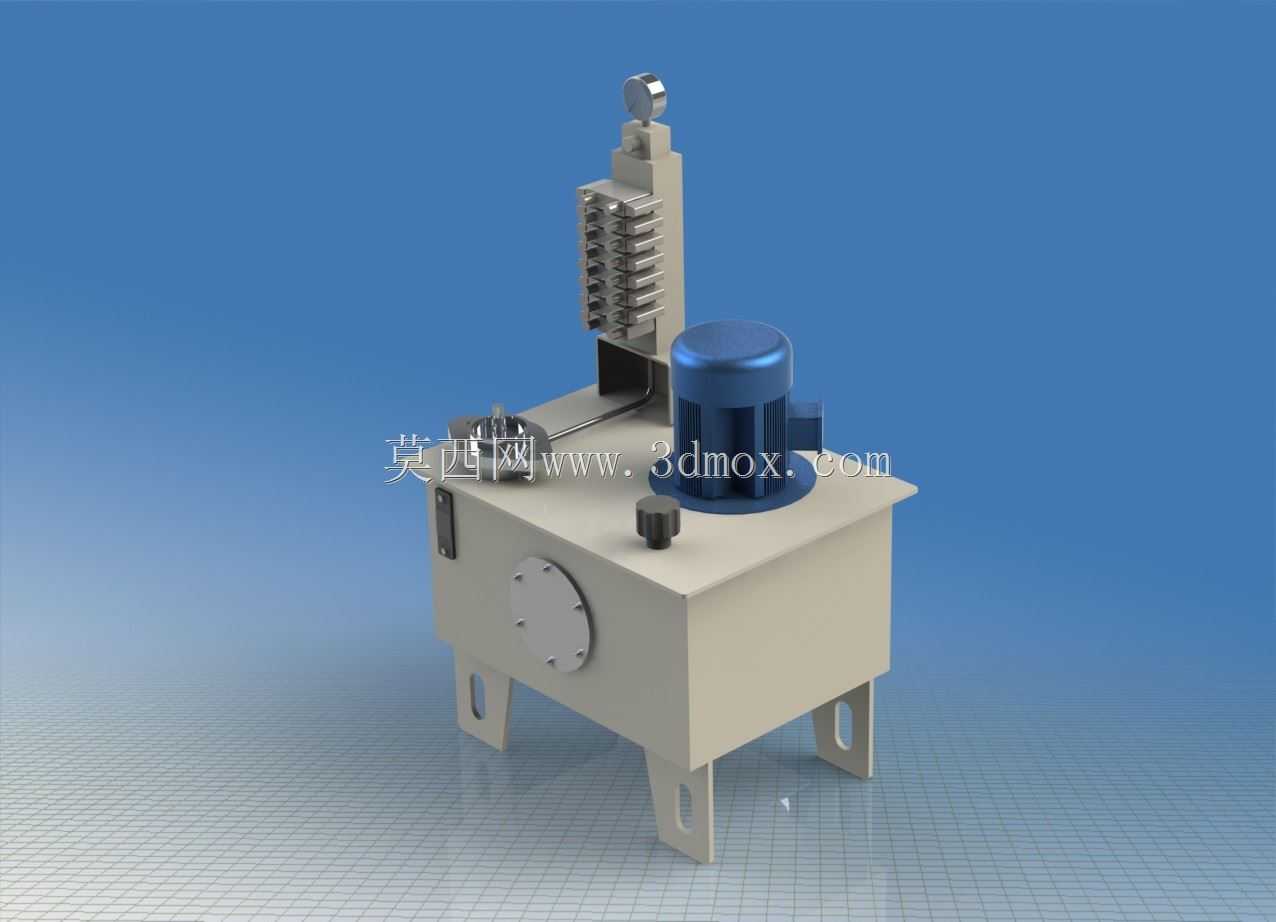

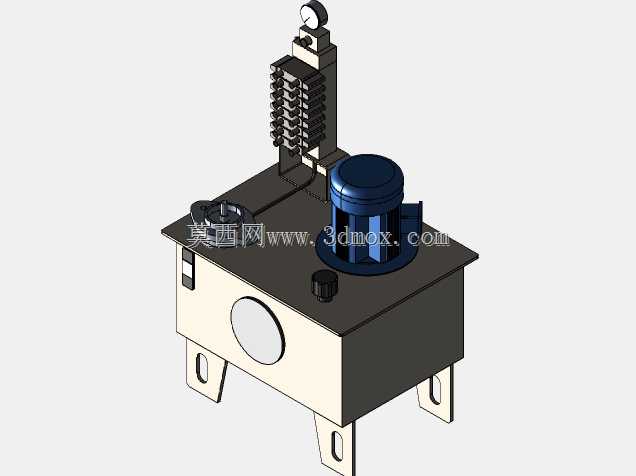

这款集成式液压动力单元，是面向中小型液压执行场景打造的紧凑型油压供给装置，主要应用在小型机床工装夹紧、自动化生产线工件顶升、物流设备举升机构、小型工程机具的动力输出场景中，能够为单路或小流量多回路液压执行元件提供稳定的压力油输出，替代传统分散布局的大型液压站，适配安装空间受限、动力需求适中的工业作业场景。设备整体采用油箱上置集成布局，将储油腔体、动力驱动部件、压力控制组件、阀组安装位全部整合在统一的基座结构上，方形焊接油箱作为整个装置的承载基体，底部预留四个带安装孔的支撑脚，可直接通过螺栓固定在设备机架或者安装平台上，安装边界规整，不需要额外搭建复杂的支撑框架，现场部署时仅需要连接执行端油管、接通驱动电源即可投入使用，大幅缩减现场安装调试的工作量。在功能特性上，装置顶部搭载的立式驱动电机直接与内置的油泵连接，省去了传统联轴器传动的冗余结构，既缩小了整体占用空间，也降低了传动过程中的能量损耗；侧置的多路阀组集成了压力调节、方向控制、流量匹配的功能模块，可根据外接执行元件的动作需求，灵活调整输出油压的压力范围、油液流向与供给流量，顶部延伸的立式阀组预留了多组外接油口，能够同时对接多个小型液压油缸或者液压马达，满足多执行元件协同动作的使用需求；油箱侧面设置的圆形检修盖板，可方便后期清理油箱内部杂质、更换内置滤油组件，日常维护不需要完全拆解设备主体。设计思路上完全围绕紧凑实用的核心需求展开，摒弃了传统液压站分散布局的冗余结构，将所有功能组件围绕油箱基体进行集成排布，电机、控制阀组、操作旋钮全部布置在油箱顶面的操作区域，既方便日常操作时观察压力状态、调整参数，也让外接管路的排布更加整齐，避免管路杂乱带来的干涉风险；油箱的容积经过匹配计算，刚好满足该动力单元持续工作的油液循环、散热需求，不会出现容积过大占用多余空间、或者容积过小导致油液温升过快的问题，整体结构的受力经过优化，支撑脚的位置对应油箱内部的加强筋位置，满油状态下也不会出现基座变形的问题，能够长期稳定在工业车间的复杂工况下运行，为外接液压执行部件提供持续可靠的压力动力支持。
