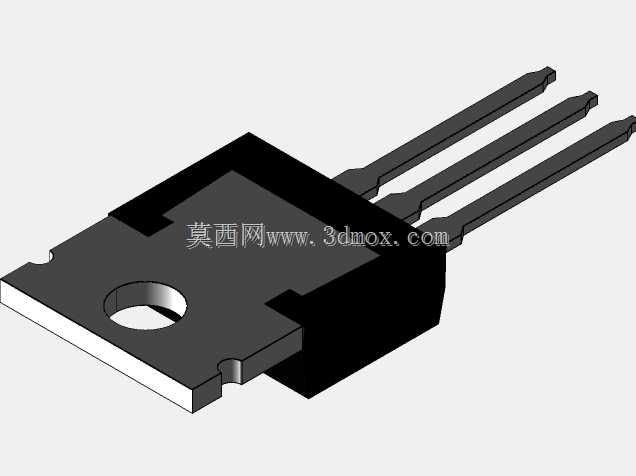

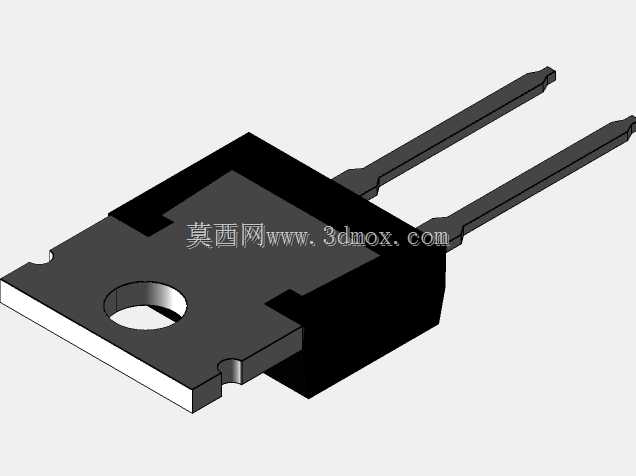

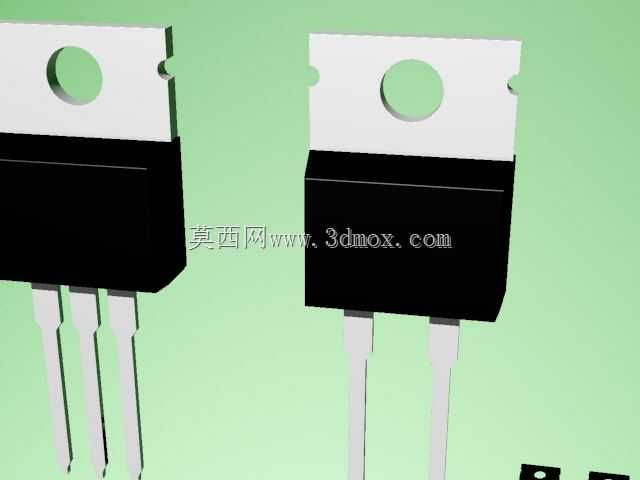

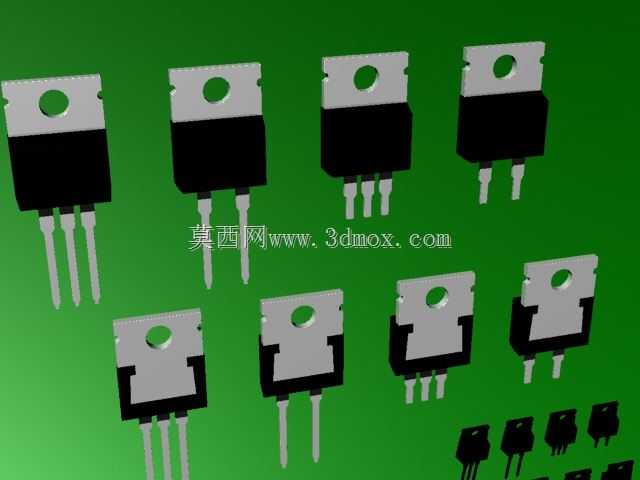

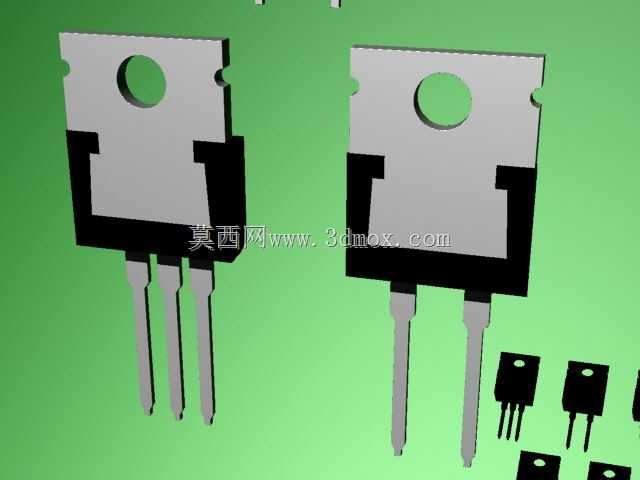

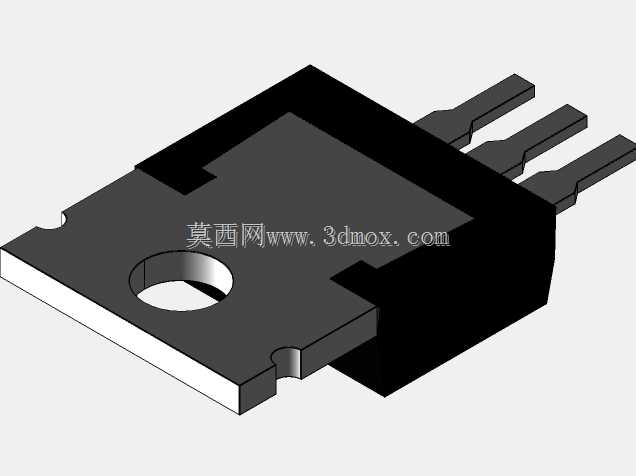

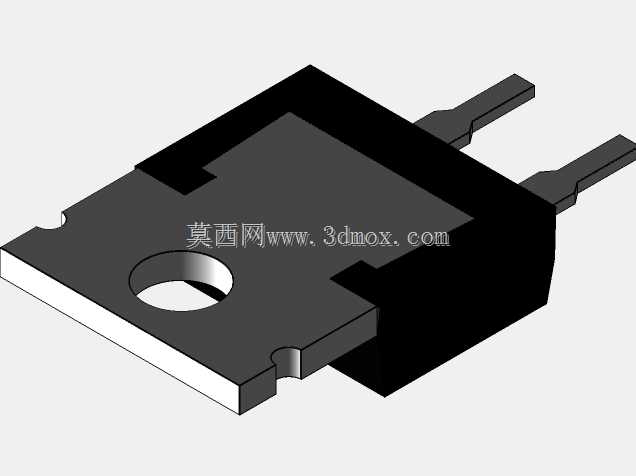

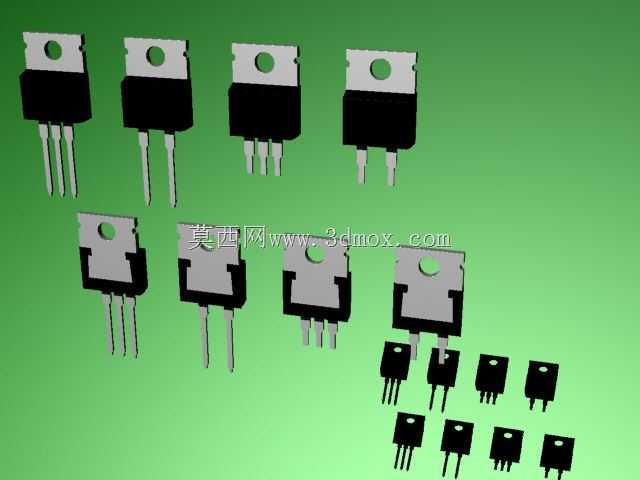

在电力电子、消费电子、工业控制等领域的电路板装配场景中,直插式功率器件的封装结构是保障器件散热、电气连接与机械固定的核心载体,本次设计的TO系列封装结构覆盖四款主流引脚规格,适配不同功率等级的三极管、场效应管、稳压芯片等半导体元件的封装需求,可广泛应用于开关电源、电机驱动、功率放大、电源管理等电路模块的设计与装配环节。从实际用途来看,这类封装结构一方面承担着半导体芯片的物理防护作用,隔绝外界水汽、粉尘与机械应力对内部晶圆的损伤,另一方面通过上部的金属散热片结构,为工作中产生热量的功率器件提供导热路径,可配合螺丝固定外接散热片,将器件工作时的结温控制在安全范围内,同时通过标准化的直插引脚实现与PCB板的电气连接与机械固定,保障批量波峰焊、手工焊等装配工艺的兼容性。在功能特性设计上,四款封装分别覆盖2引脚与3引脚的配置,同时区分长引脚与短引脚版本:2引脚版本适配二极管、单向晶闸管等两端器件,3引脚版本适配三极管、MOS管、三端稳压器等三端器件;长引脚版本适配板厚较大、需要弯折引脚做应力释放或者板后走线的装配场景,短引脚版本适配紧凑型PCB布局,减少引脚长度带来的寄生参数影响,适配高频功率电路的设计需求。设计思路上严格遵循行业通用的安装尺寸规范,上部散热片的固定孔位置、孔径尺寸完全匹配行业通用的散热片安装孔位,引脚间距、引脚伸出长度、封装本体的长宽高尺寸均符合直插元件的通用插装标准,无需额外调整PCB封装库即可直接导入现有设计使用。外形尺寸与安装边界方面,封装上部金属散热片区域做了圆角处理,避免装配时划伤操作人员或者损坏周边导线,散热片与塑封本体的结合处做了限位台阶,保障塑封部分与金属部分的结合强度,引脚根部做了加宽处理,提升引脚的抗弯折能力,避免装配或运输过程中引脚断裂;安装时仅需将引脚对应插入PCB的对应通孔,穿过板面后进行焊接即可,上部散热片的固定孔可根据散热需求选择是否加装额外散热片,加装时螺丝长度需控制在合适范围,避免螺丝顶触塑封本体造成封装开裂,引脚伸出PCB板面的长度建议控制在2-3mm,既保障焊接强度,也避免过长引脚造成相邻焊点短路。
- 全部评论(0)
- 模板大小: 11.34 MB
- 售价:5金币
- 下载次数: 5552
- 系统要求: STEP / IGES,STEP / IGES,STEP / IGES,Rendering,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
