木质拼装卡车起重机玩具结构设计

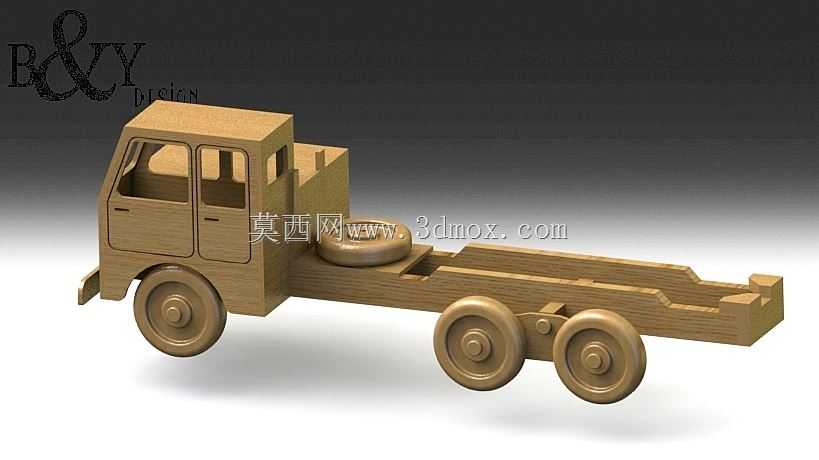

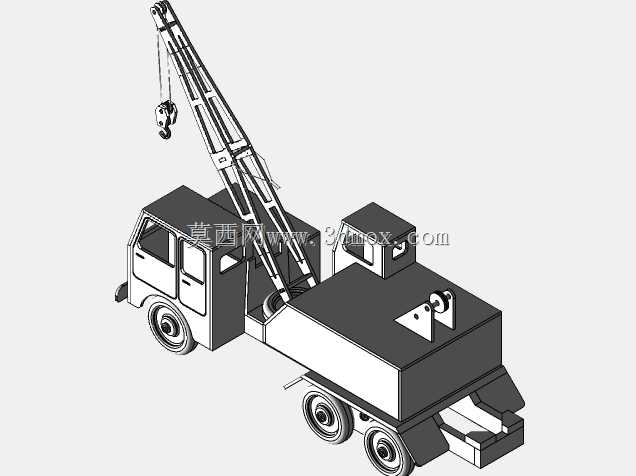

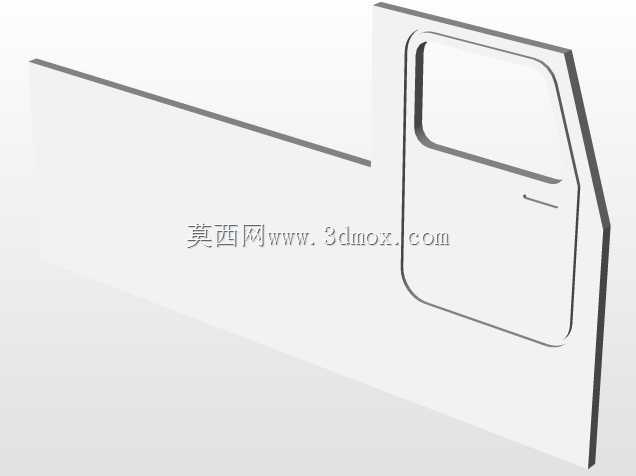

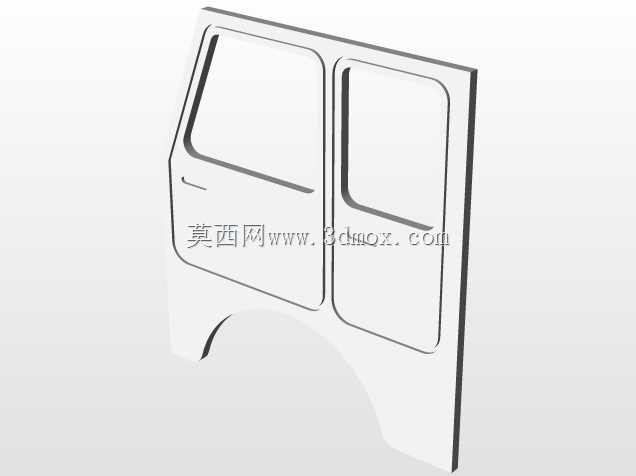

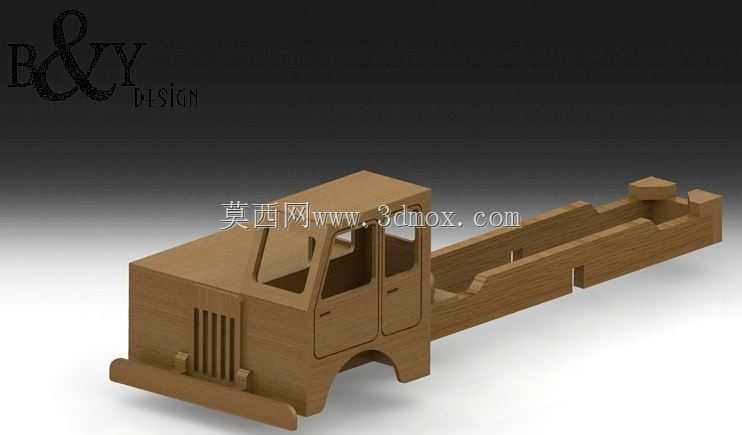

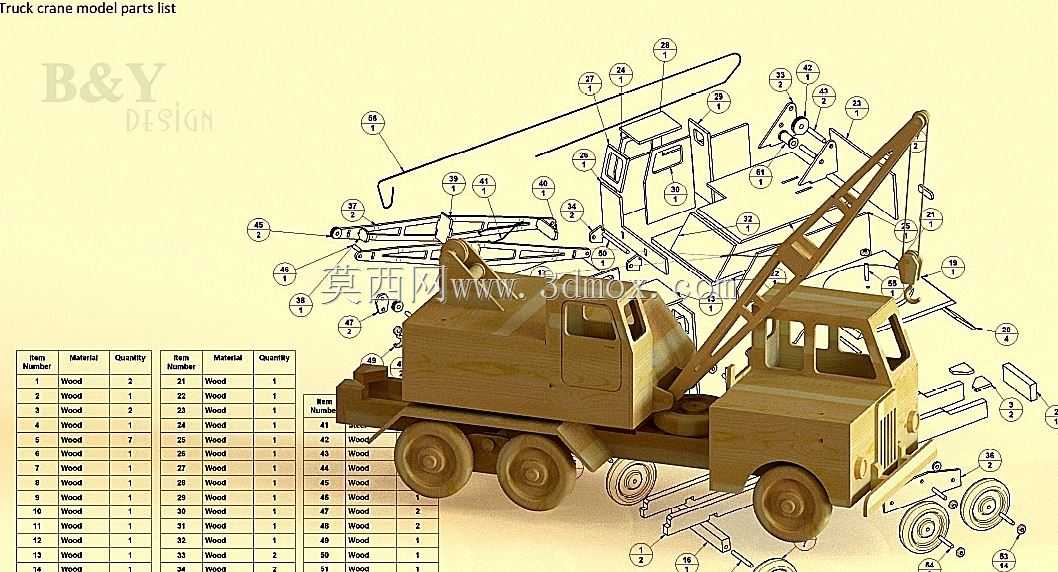

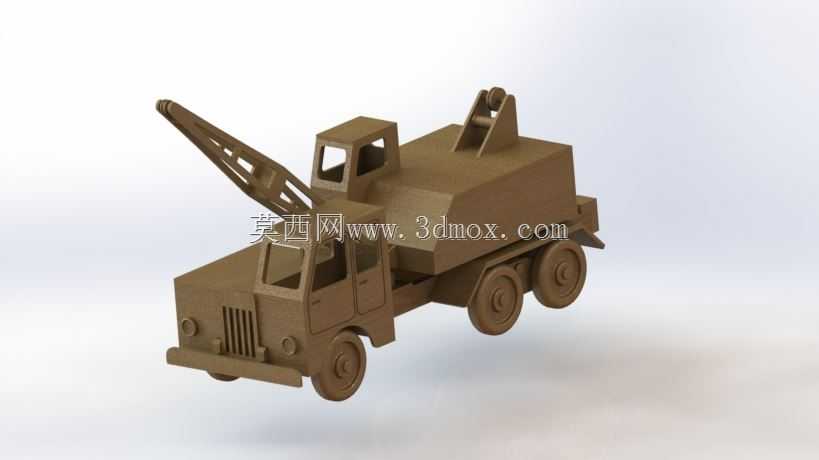

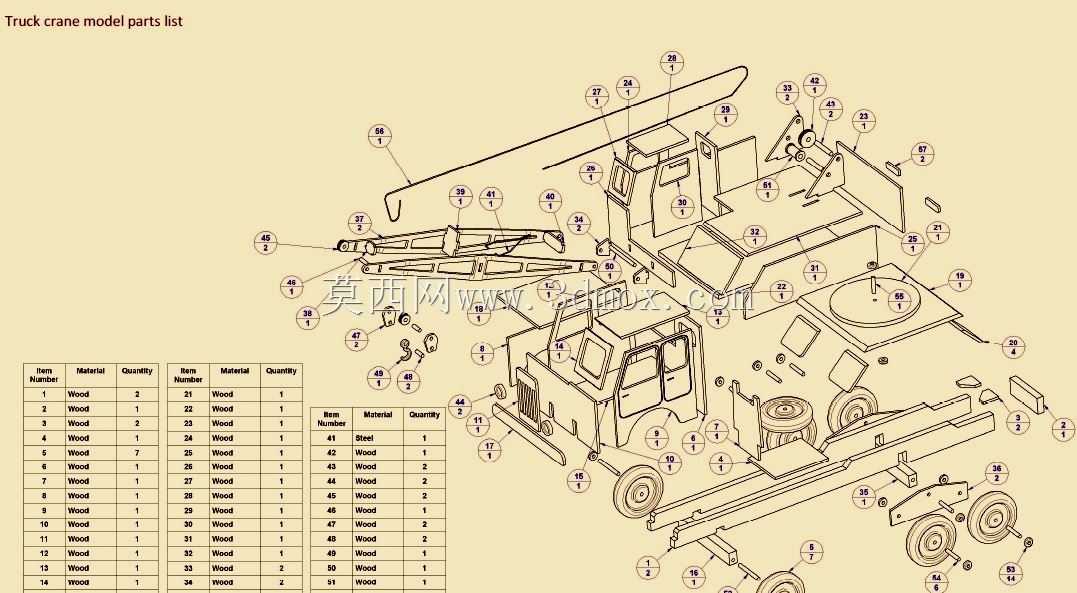

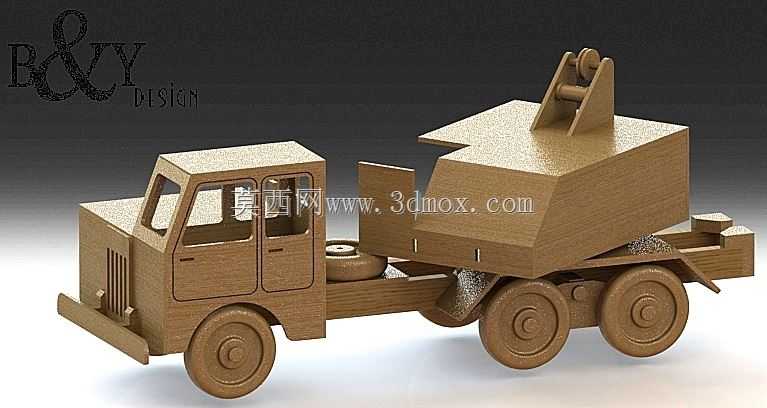

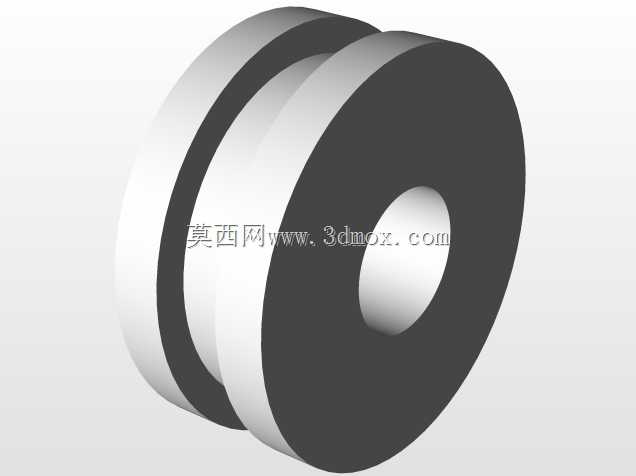

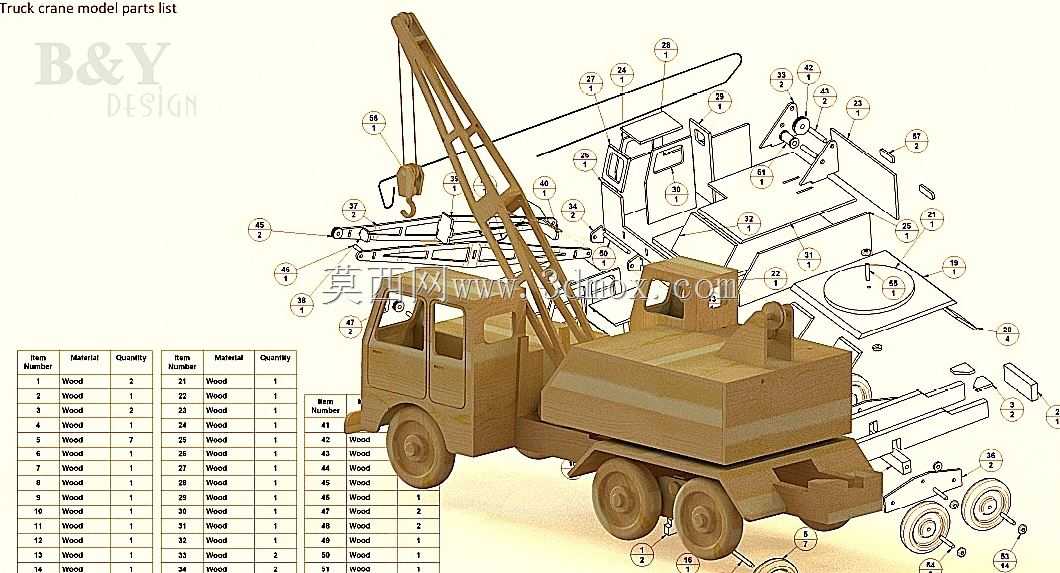

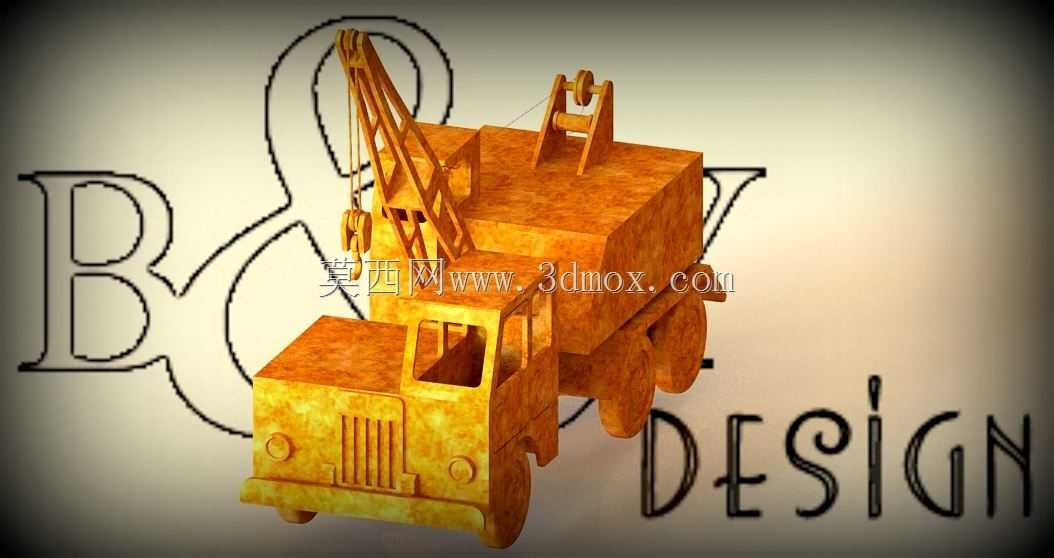

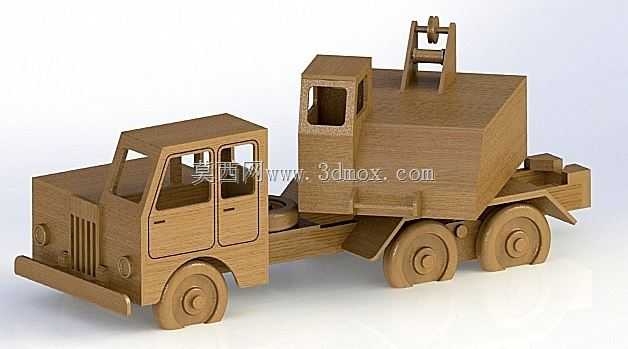

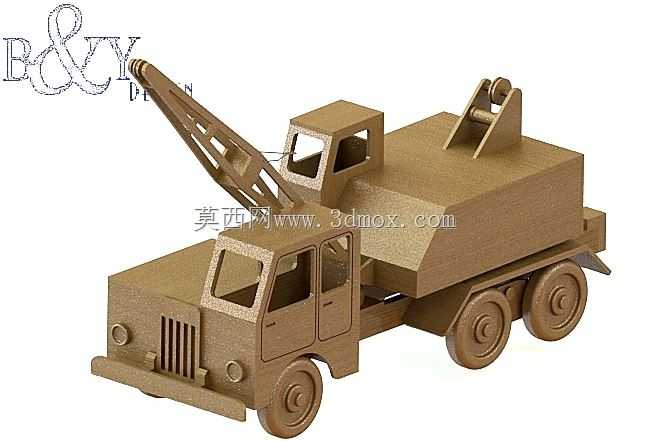

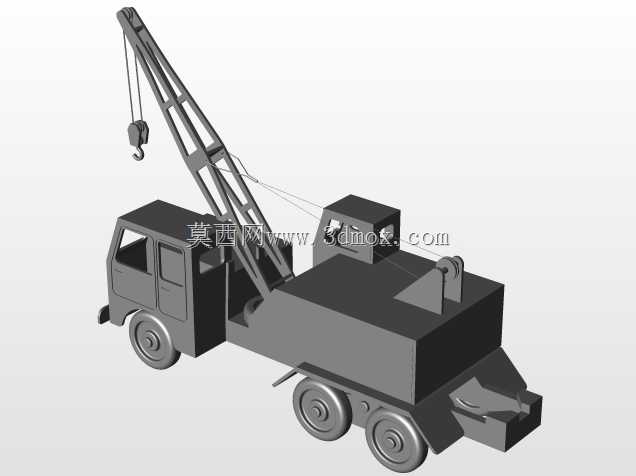

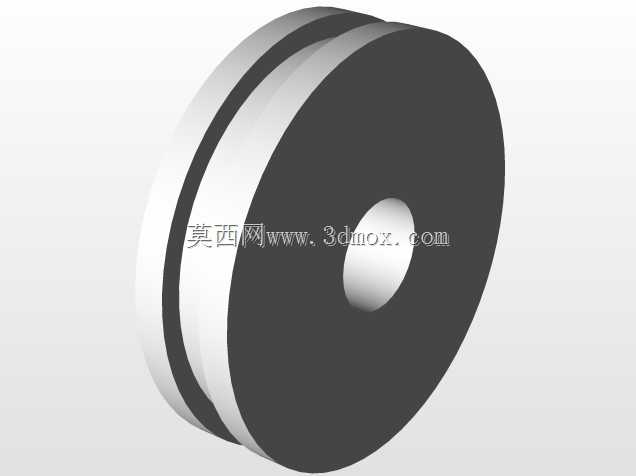

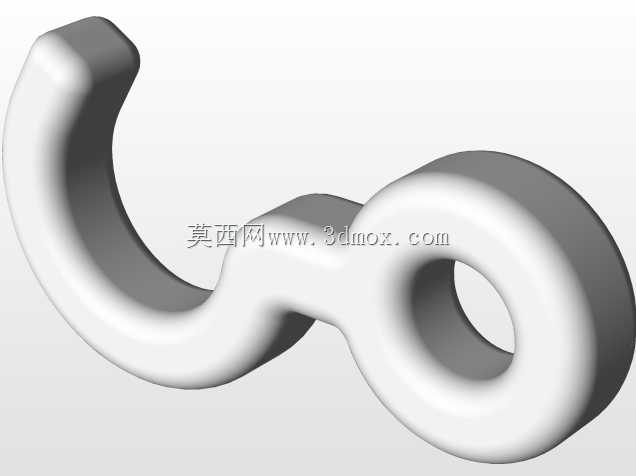

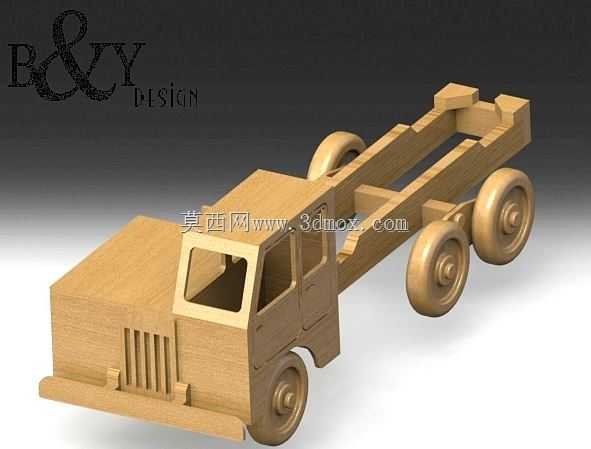

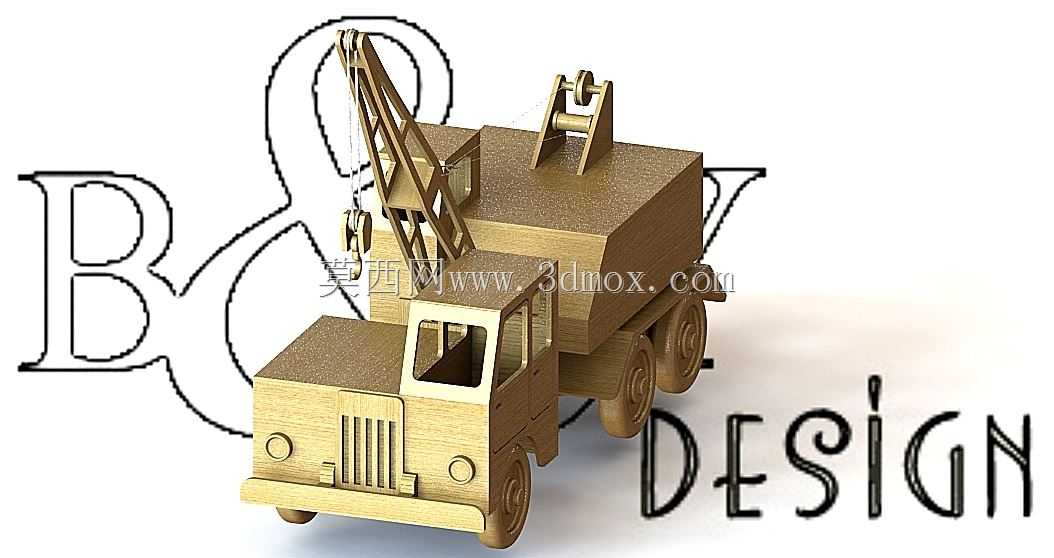

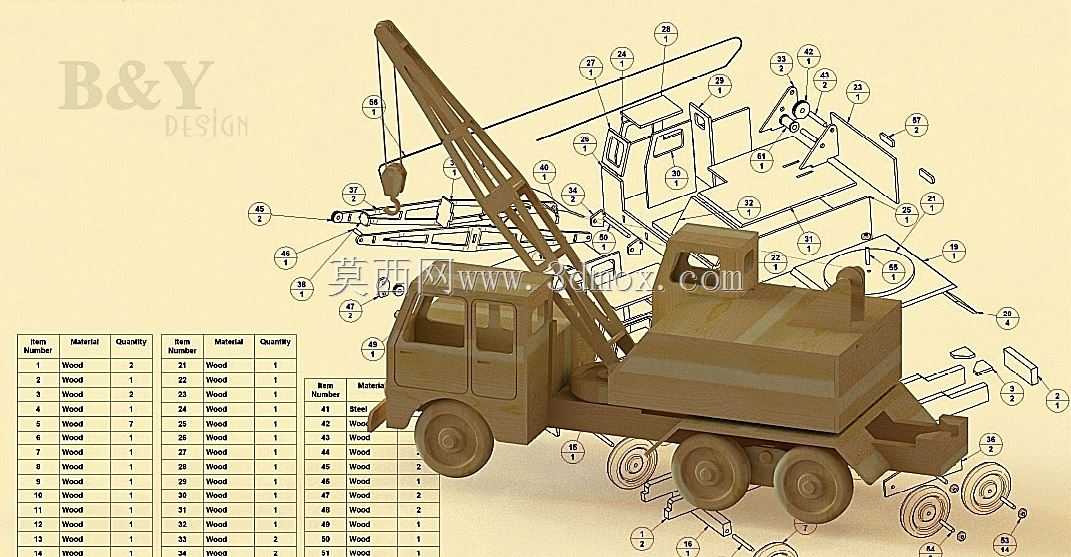

这款木质拼装卡车起重机玩具，主要面向儿童益智启蒙、手工DIY创作以及木质工艺摆件场景使用，既可以作为亲子互动手工制作的素材，让孩子在拼装过程中认知工程车辆结构、锻炼动手能力与空间思维，也可作为木质工艺爱好者的制作参考，成品还能作为桌面装饰摆件放置于书房、儿童房增添趣味。从实际用途来看，该模型还原了真实汽车起重机的核心功能逻辑，拼装完成后可模拟起重臂的俯仰动作、吊物起升的操作过程，让使用者直观理解轮式起重设备的作业原理，区别于普通静态摆件，具备可动交互的游玩属性。在产品功能特性上，整体采用纯木质板材裁切拼接的结构，无需金属连接件，依靠零件间的榫卯卡位实现组装，所有零件边缘做了圆角打磨处理，避免拼装过程中划伤手部，起重臂部分预留了穿绳孔位，可搭配细线模拟吊索实现重物起吊的模拟操作，车轮与车轴采用间隙配合设计，能够顺畅转动，模拟车辆行驶状态，转台部分可实现360度回转，还原真实起重机的作业覆盖范围。设计思路上，以真实轮式卡车起重机为原型做等比例简化，将复杂的液压、传动结构转化为直观的木质拼装零件，既保留了原车的驾驶室、多轮载重底盘、伸缩起重臂、回转转台、支腿等核心识别特征，又大幅降低了拼装难度，零件拆分逻辑遵循从底盘到上层结构、从固定件到活动件的组装顺序，每个零件都做了防呆设计，避免拼装时出现错装问题，同时在零件排版上充分利用板材幅面，减少材料浪费，适配激光裁切的加工工艺，降低生产制作的成本。外形尺寸方面，整体拼装完成后长度控制在30厘米以内，宽度在10厘米左右，起重臂平放时高度约12厘米，完全适配日常桌面摆放的空间边界，所有活动部件的运动行程都做了限位设计，比如起重臂俯仰角度限制在0到70度之间，避免角度过大出现结构脱落，车轮突出车身的距离控制在1厘米以内，防止转动时与周边摆件发生干涉，支腿展开后的支撑宽度为18厘米，保证模拟起吊作业时整体结构的稳定性，不会出现侧翻问题，各拼接部位的卡位公差控制在0.2毫米以内，既保证组装时的顺畅度，又能让成品结构紧实，长期摆放不会出现松散脱落的情况。
