工业输送滚子链输送机三维设计模型

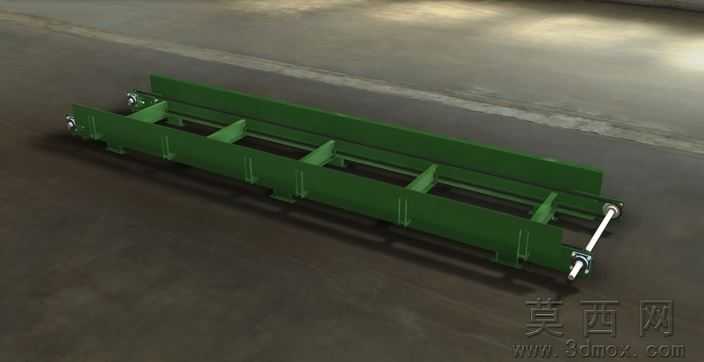

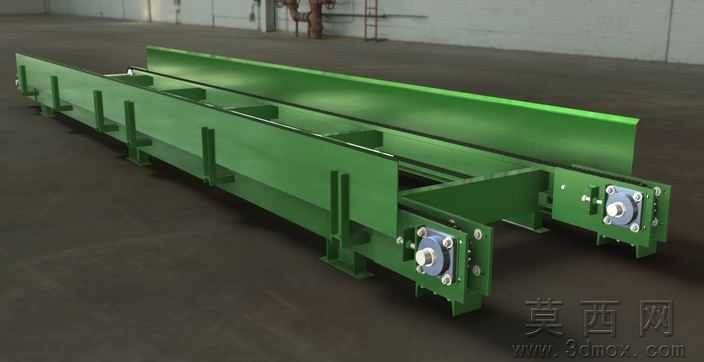

本模型为工业场景常用的输送滚子链输送机完整三维设计成果，建模阶段遵循机械设计规范，先完成输送线主体槽型机架的基准定位，依次绘制两侧支撑梁、中间承托导轨、端部安装座的基础特征，再对滚子链传动组件进行参数化建模，精准还原链节啮合尺寸、链轮齿形轮廓、轴承安装位的配合公差，所有零件均按实际装配约束完成总装，可清晰查看各部件的装配关系与运动间隙，不存在干涉错位问题。参数设计层面，模型严格匹配重载输送工况的设计标准，机架采用型钢焊接结构的等效尺寸设计，端部传动单元预留了电机、减速机的安装接口，滚子链的节距、链轮分度圆直径、机架跨距均符合通用输送设备的设计参数，可直接作为同类型设备设计的参数参考基准。渲染材质部分，模型对主体机架赋予工业绿色烤漆材质，还原设备出厂的漆面质感，传动轴承、链轮金属部件赋予哑光钢材材质，紧固件、轴类零件赋予光亮金属材质，地面场景赋予工业水泥地面材质，整体渲染效果贴近工厂实际设备的视觉表现，可直观呈现设备的成品外观。结构原理上，该设备依靠两端链轮带动闭合滚子链循环运转，承托导轨为链条提供运行支撑，待输送物料放置于链条上方即可沿机架长度方向完成水平输送，端部轴承座采用可调式设计，可通过调节螺栓张紧滚子链，避免传动打滑，两侧加高挡板可防止物料在输送过程中侧向掉落，适配散料、成件工件的长距离输送需求。软件兼容方面，模型提供Autodesk Inventor2009原生格式，同时导出STEP、IGES、STL等通用三维格式，可被SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件直接打开编辑，无需格式转换，STL格式还可直接用于3D打印验证样机结构。研发教学应用层面，该模型可作为输送设备研发设计的参考原型，帮助设计人员快速完成同类型输送线的方案迭代，也可作为机械专业教学案例，用于讲解链传动结构、输送设备装配工艺、工业机架设计方法等知识点，还可用于企业新员工的设备结构培训，帮助运维人员快速掌握设备的组成结构与维护要点。
