气动剪叉式链输送升降设备三维设计

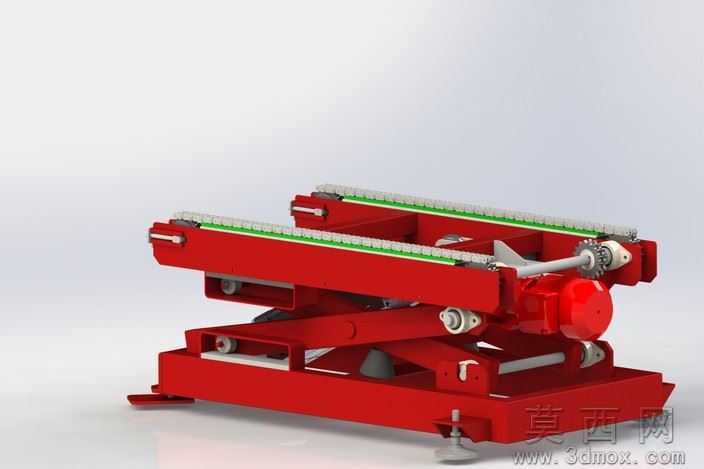

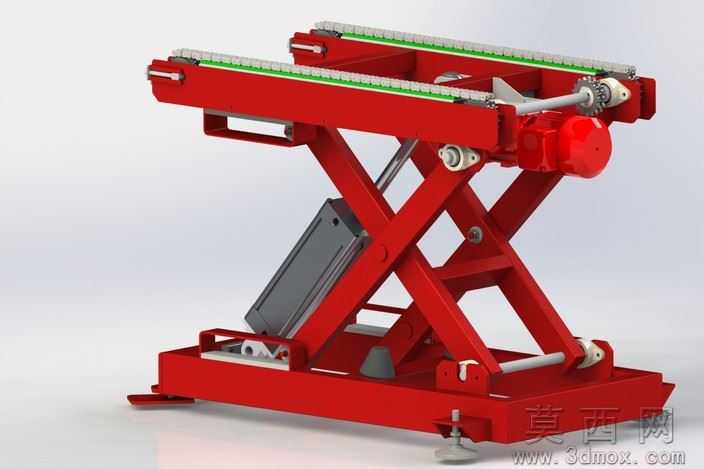

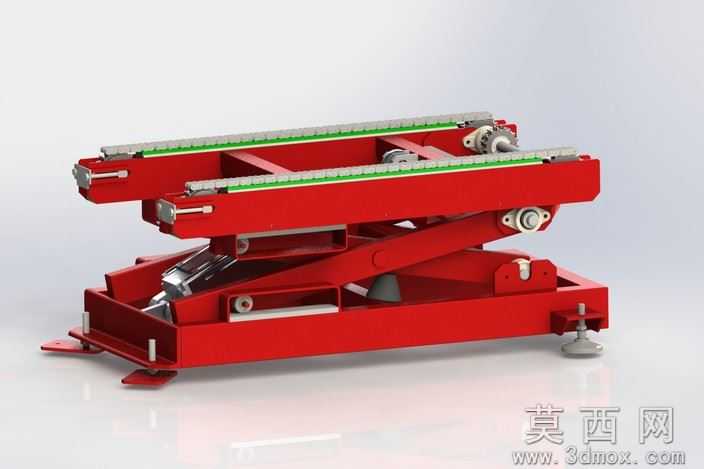

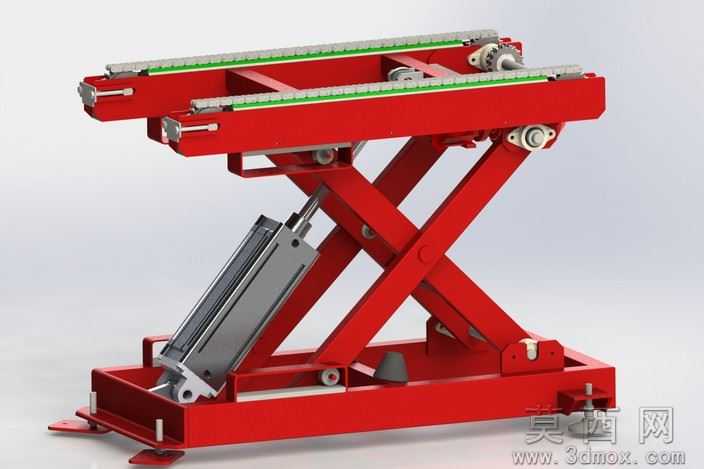

本模型为应用于纸箱输送系统的气动链输送机升降机，建模阶段采用自底向上的装配设计流程，首先完成剪叉臂铰接副、底部支撑机架、顶部链输送架、气动驱动缸、传动链轮组等核心零件的独立建模，对每个零件的安装孔位、铰接轴径、配合公差进行精准约束，再按照实际装配关系完成总装配合，添加同轴、重合、距离等装配约束还原真实运动逻辑，过程中对链轮齿形、链条链节、剪叉臂铰接点等易干涉部位做了间隙校验，避免运动卡滞问题。参数设计上，模型匹配纸箱输送的常规工位需求，剪叉升降行程适配生产线0-300mm的高度差调节范围，顶部输送链采用双排链布局，输送面宽度适配常规瓦楞纸箱尺寸，气动缸选型匹配额定负载下的推力需求，各铰接点的轴孔配合采用间隙配合参数，保证升降动作顺滑无卡顿，底部设置可调脚杯结构，可实现安装时的水平度微调。渲染材质方面，主体机架、剪叉臂、输送架采用工业设备常用的哑光红漆材质还原实物涂装效果，气动缸活塞杆、铰接轴、链轮等传动部件采用抛光金属材质，输送链条采用发黑处理的金属材质，绿色的输送导向条采用耐磨聚氨酯材质，背景采用浅灰渐变影棚环境，添加柔和的漫反射光照突出设备结构层次，渲染效果清晰展现各部件的装配关系与外观特征。结构原理上，设备采用剪叉式升降结构作为承载主体，通过底部横向布置的气动缸提供伸缩动力，驱动剪叉臂绕铰接点转动实现顶部输送架的平稳升降，顶部输送架通过端部的链轮传动机构带动链条循环运转，实现纸箱的水平输送，设备可嵌入纸箱输送生产线，完成不同高度输送线之间的纸箱过渡转运，升降动作与输送动作可通过气路与电控系统联动，匹配生产线节拍。软件兼容方面，模型提供STEP/IGES通用三维格式文件，可兼容SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件，导入后可直接查看装配结构、进行运动仿真模拟、编辑修改零件参数，也可导出工程图纸用于生产加工参考，无需担心不同软件之间的格式兼容问题。研发教学应用层面，该模型可作为物流输送设备研发的参考方案，帮助设计人员快速理解剪叉升降与链输送结合的结构设计思路，也可作为机械设计专业的教学案例，用于讲解气动驱动机构、剪叉升降原理、链传动结构、装配约束设计等知识点，还可用于生产线方案的三维可视化展示，帮助客户直观理解设备的功能与布局。
