达芬奇弹射器

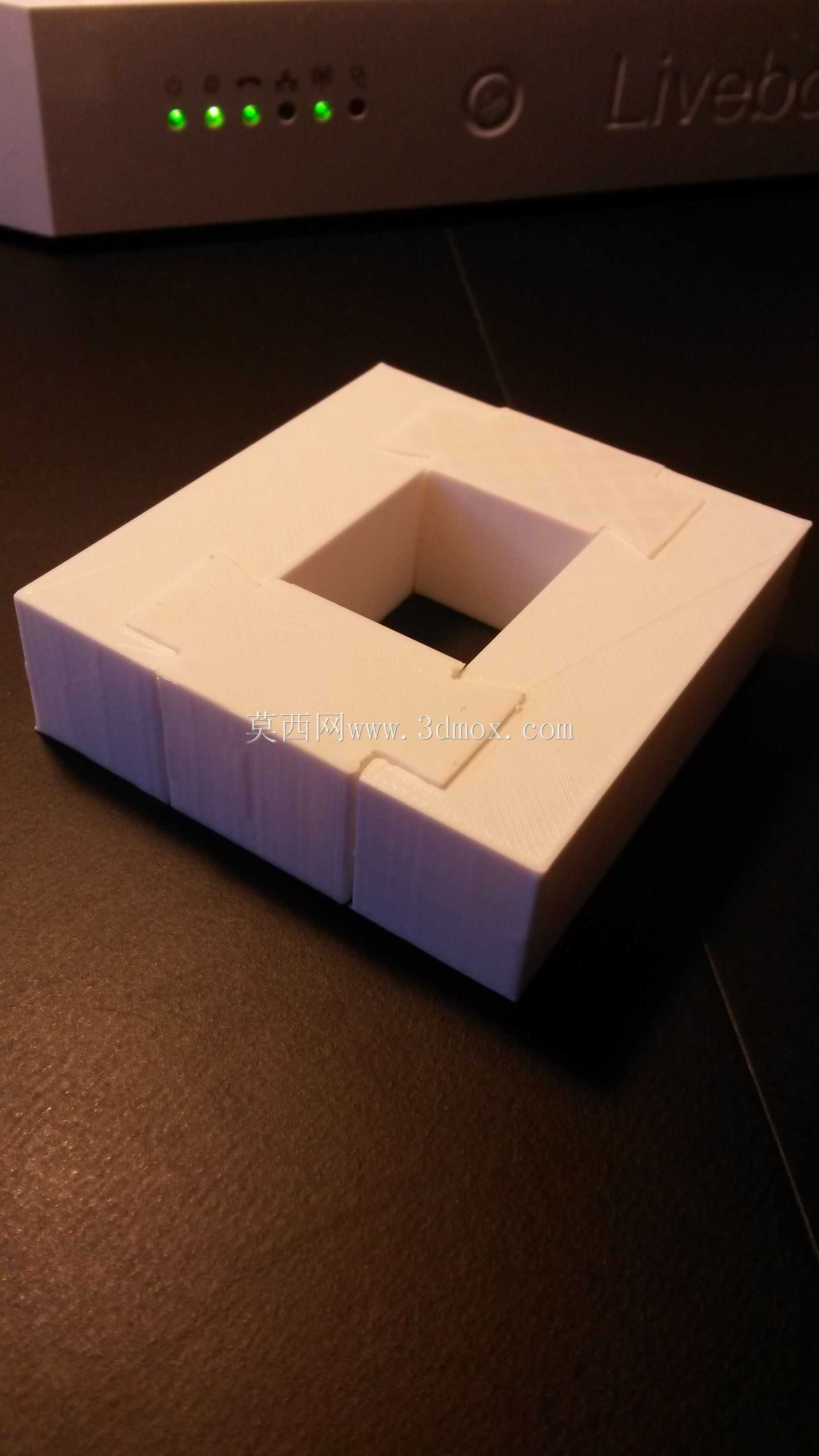

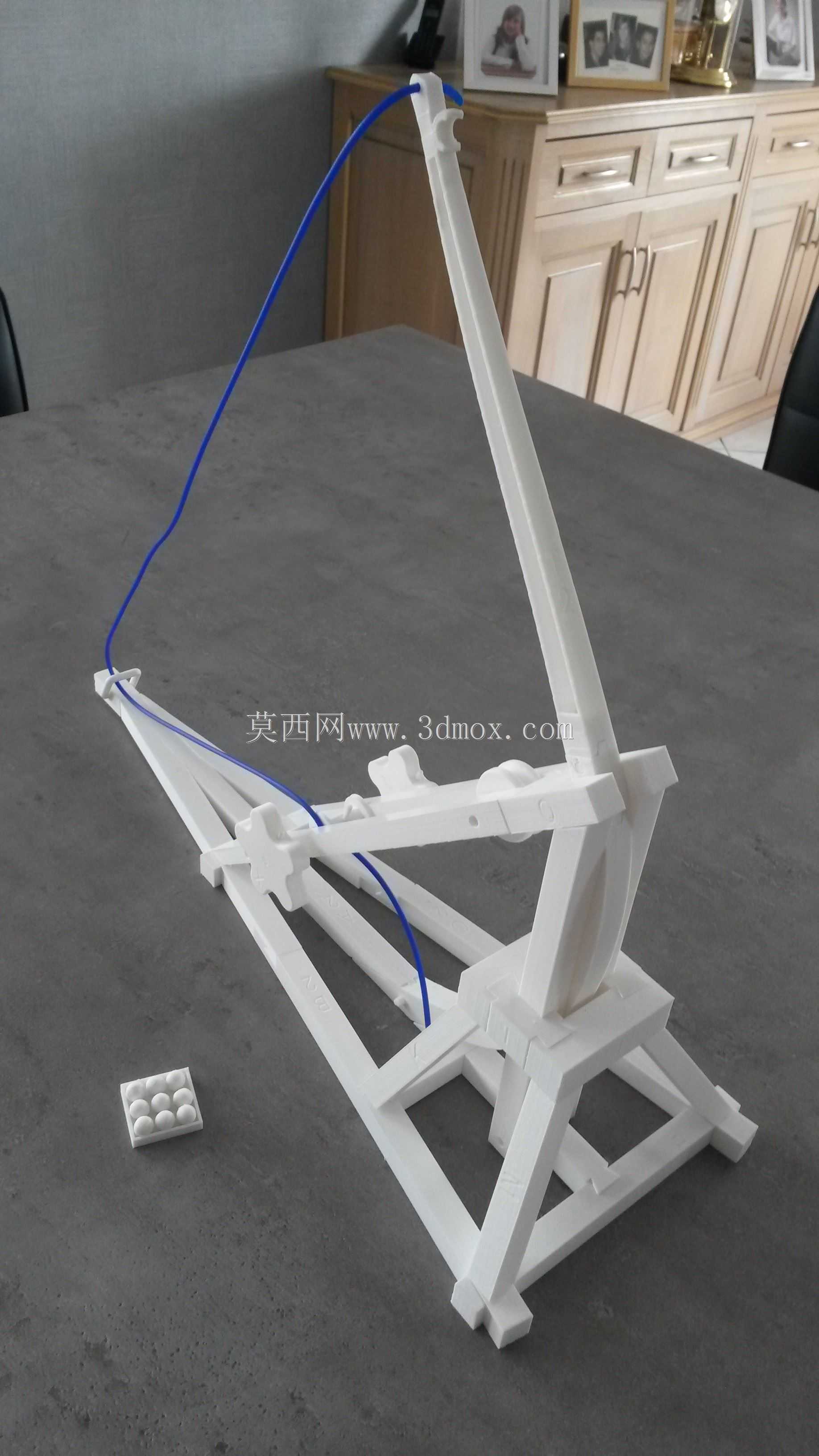

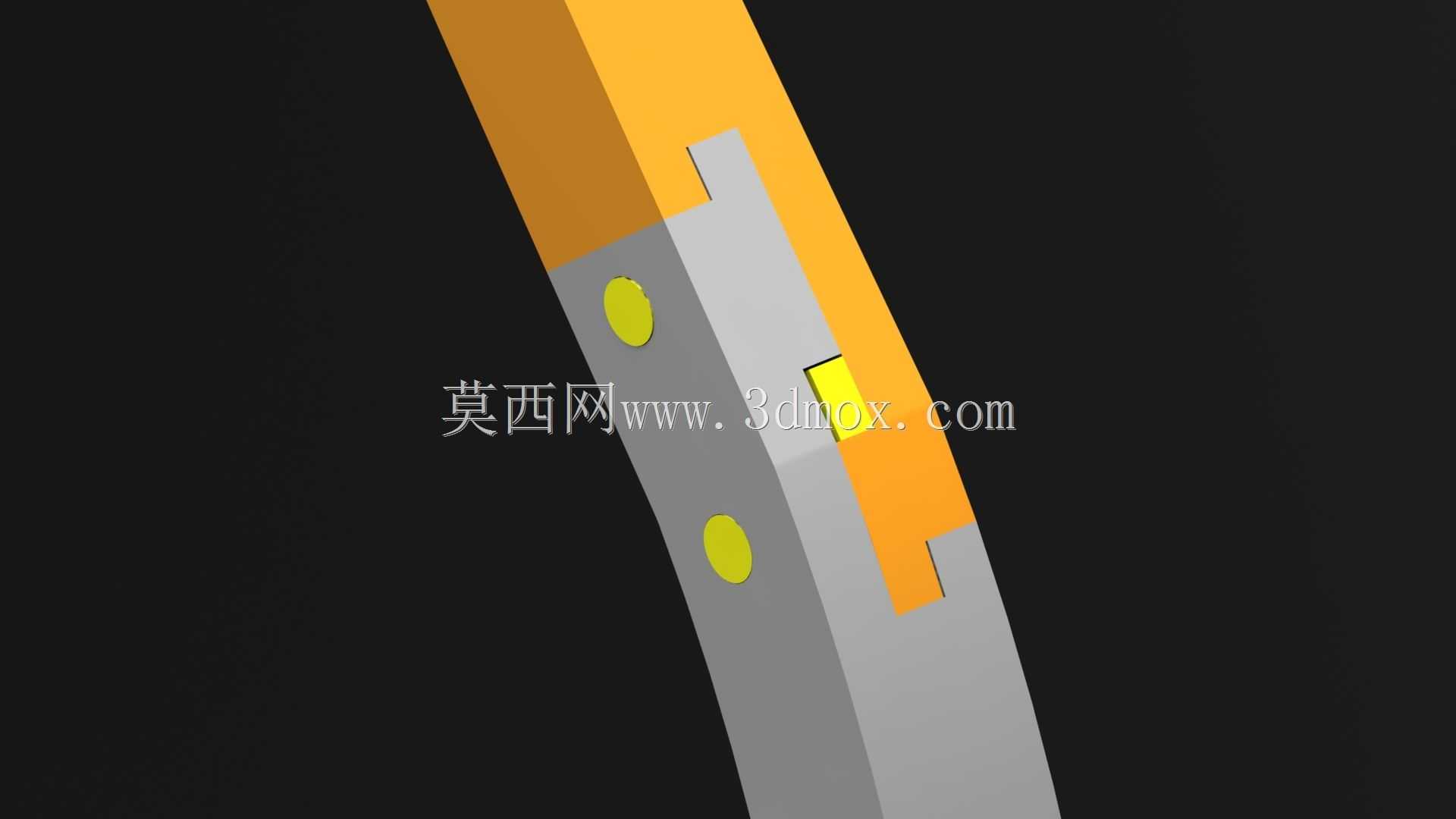

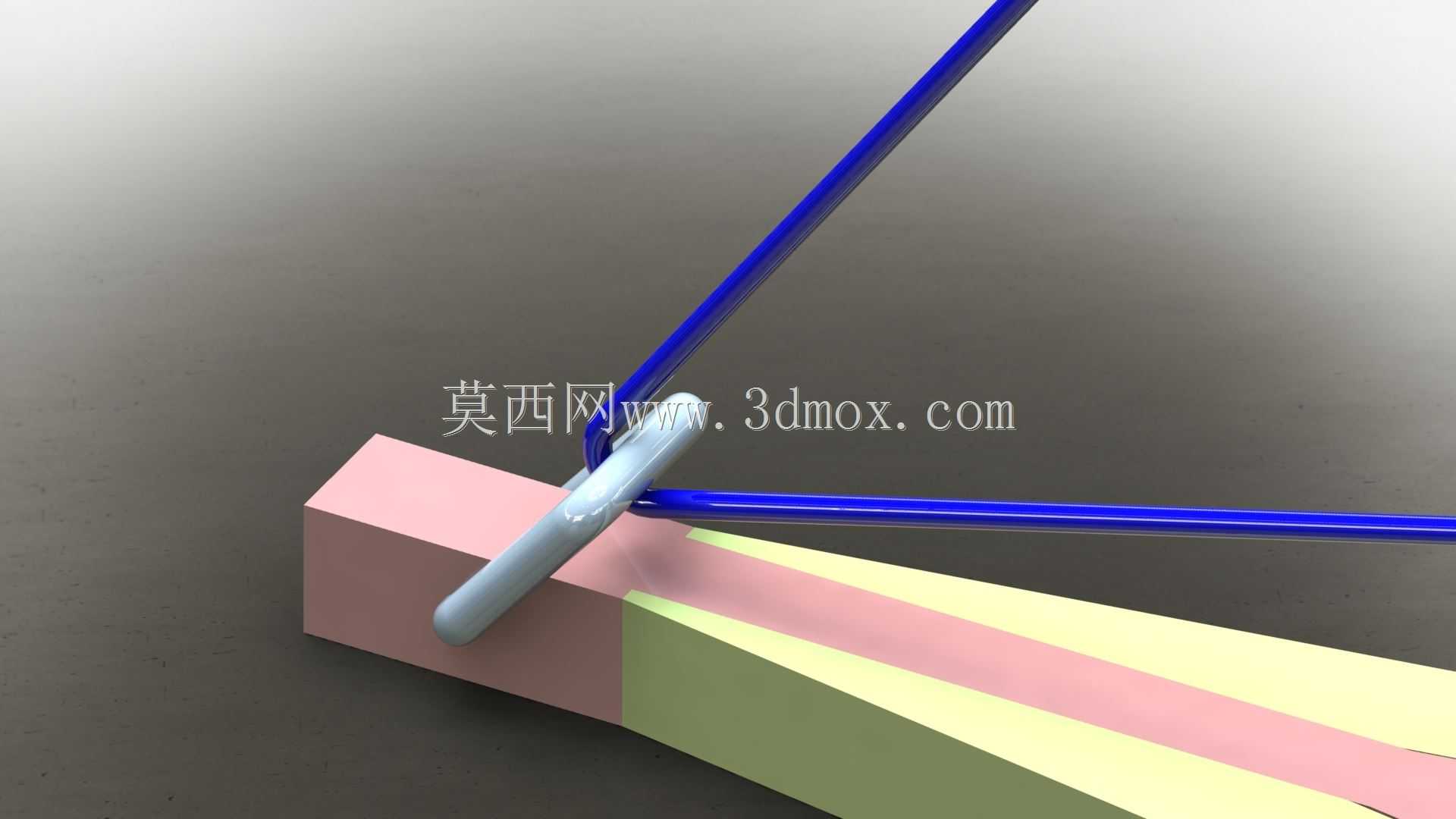

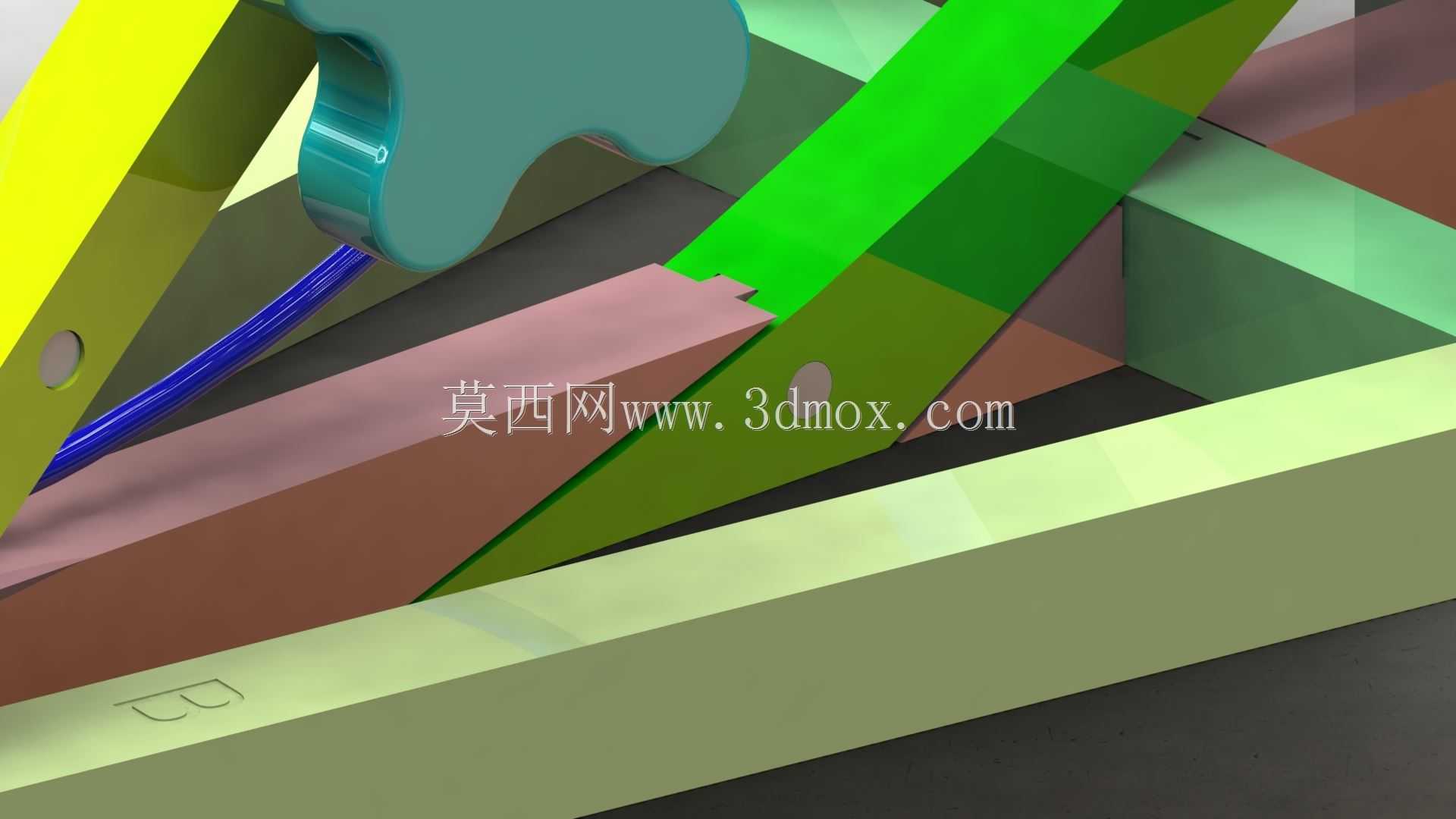

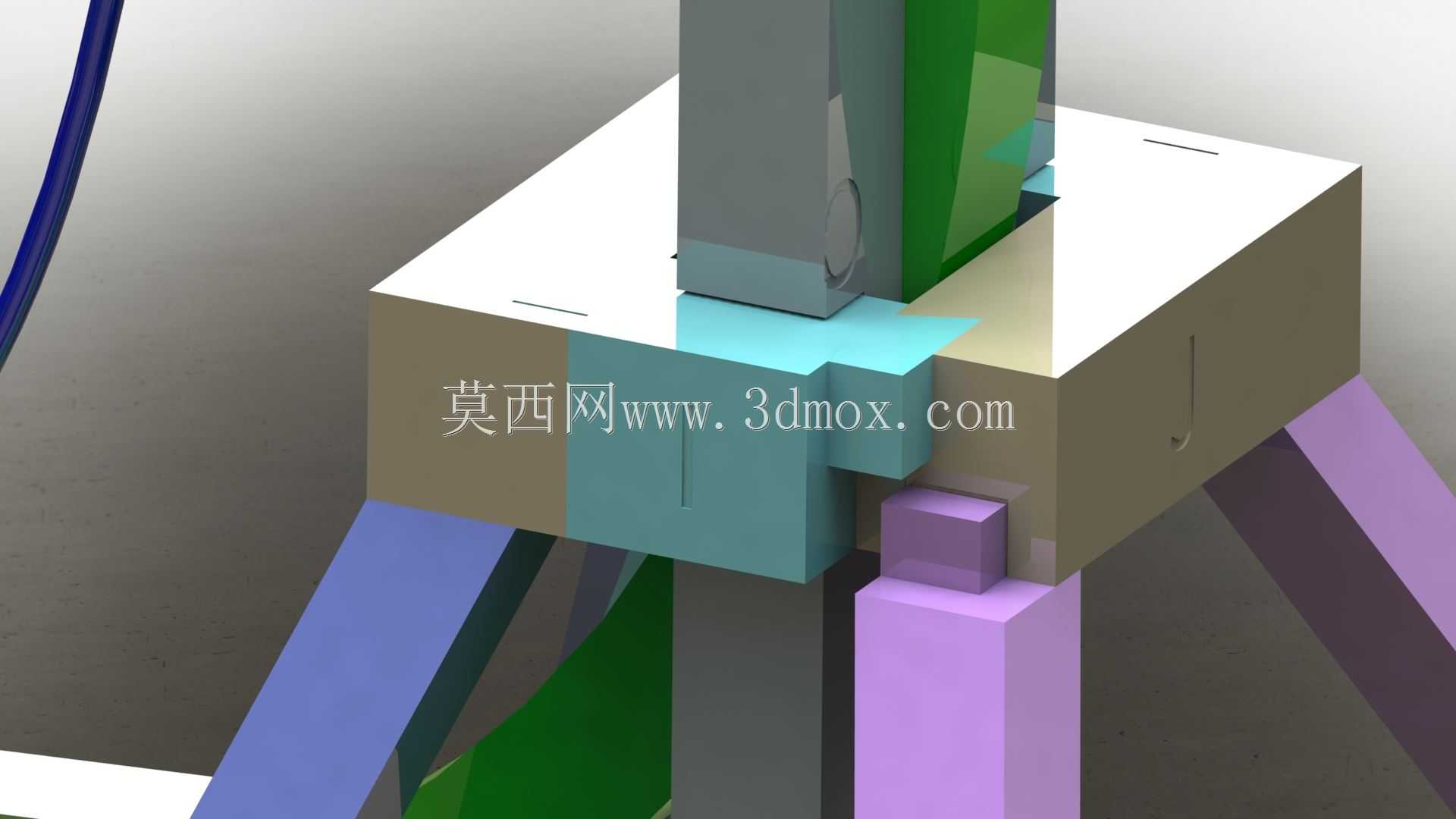

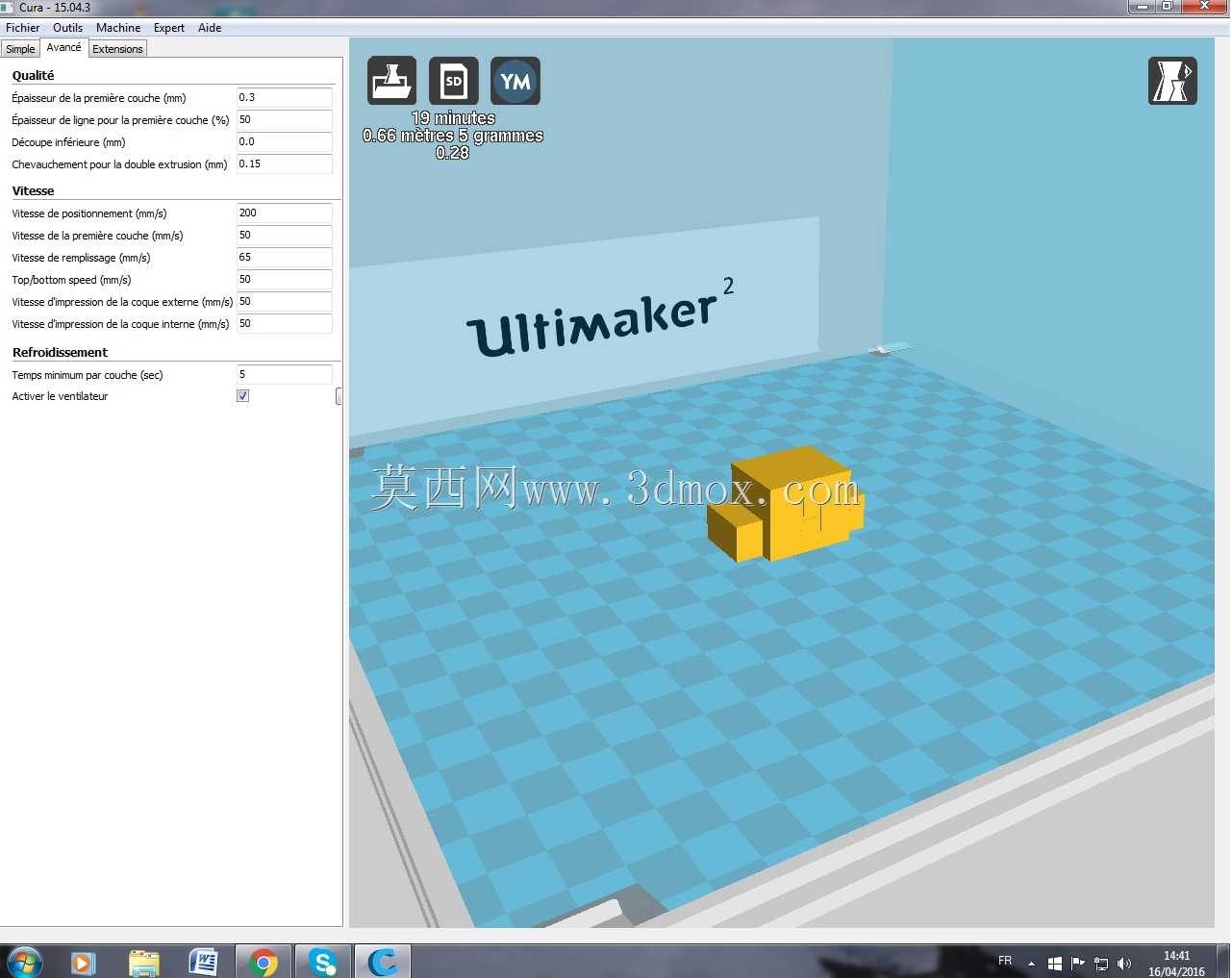

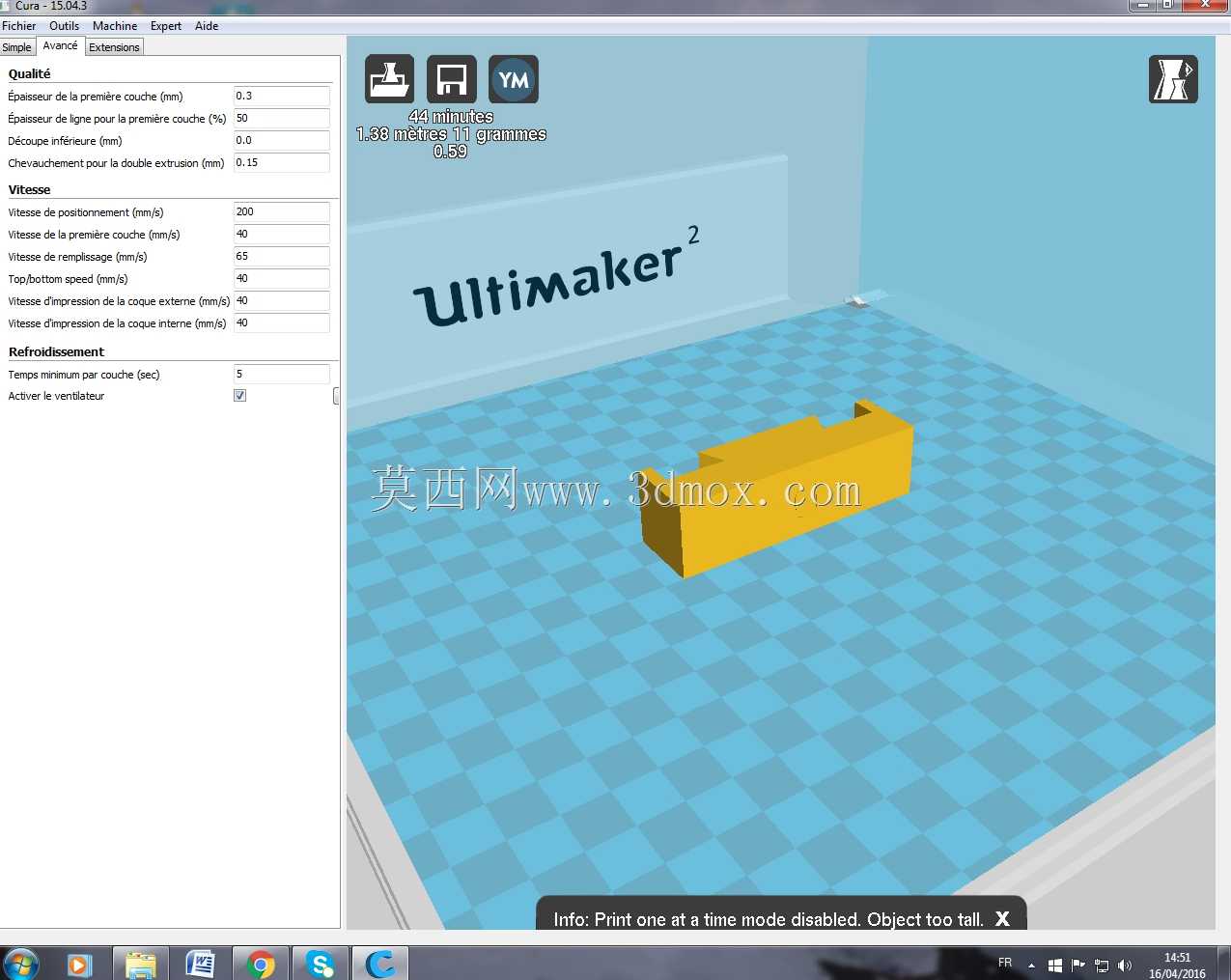

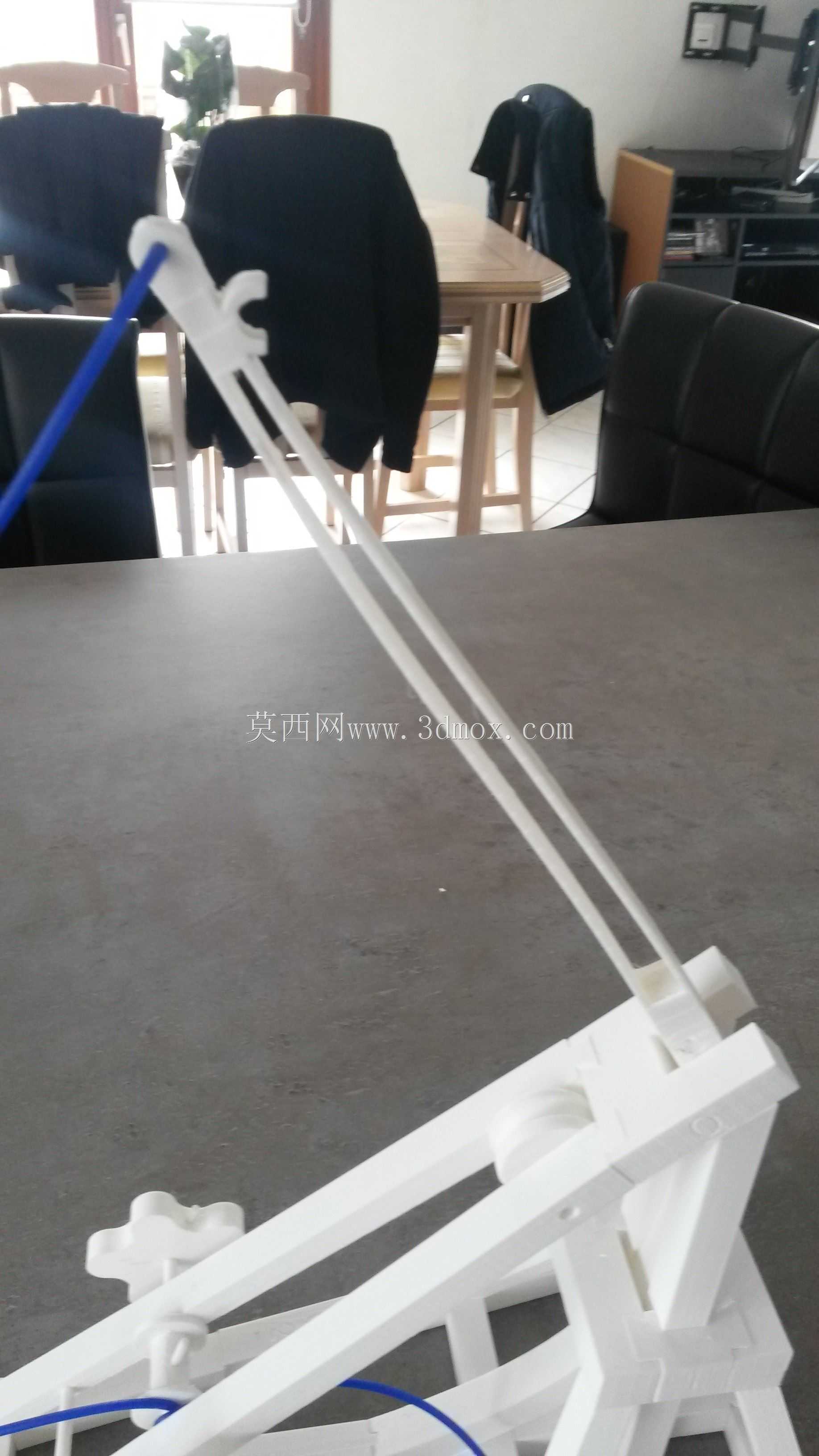

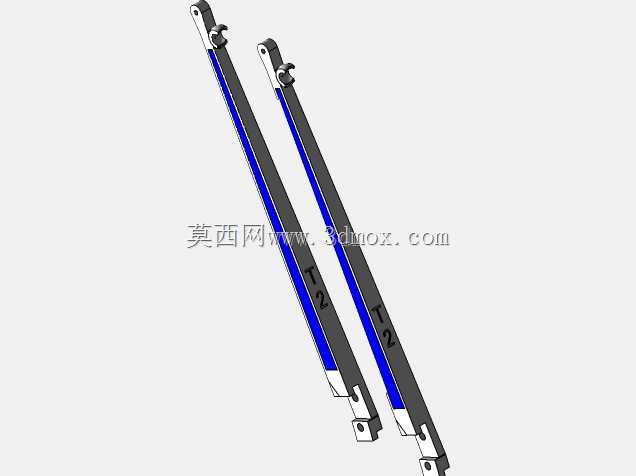

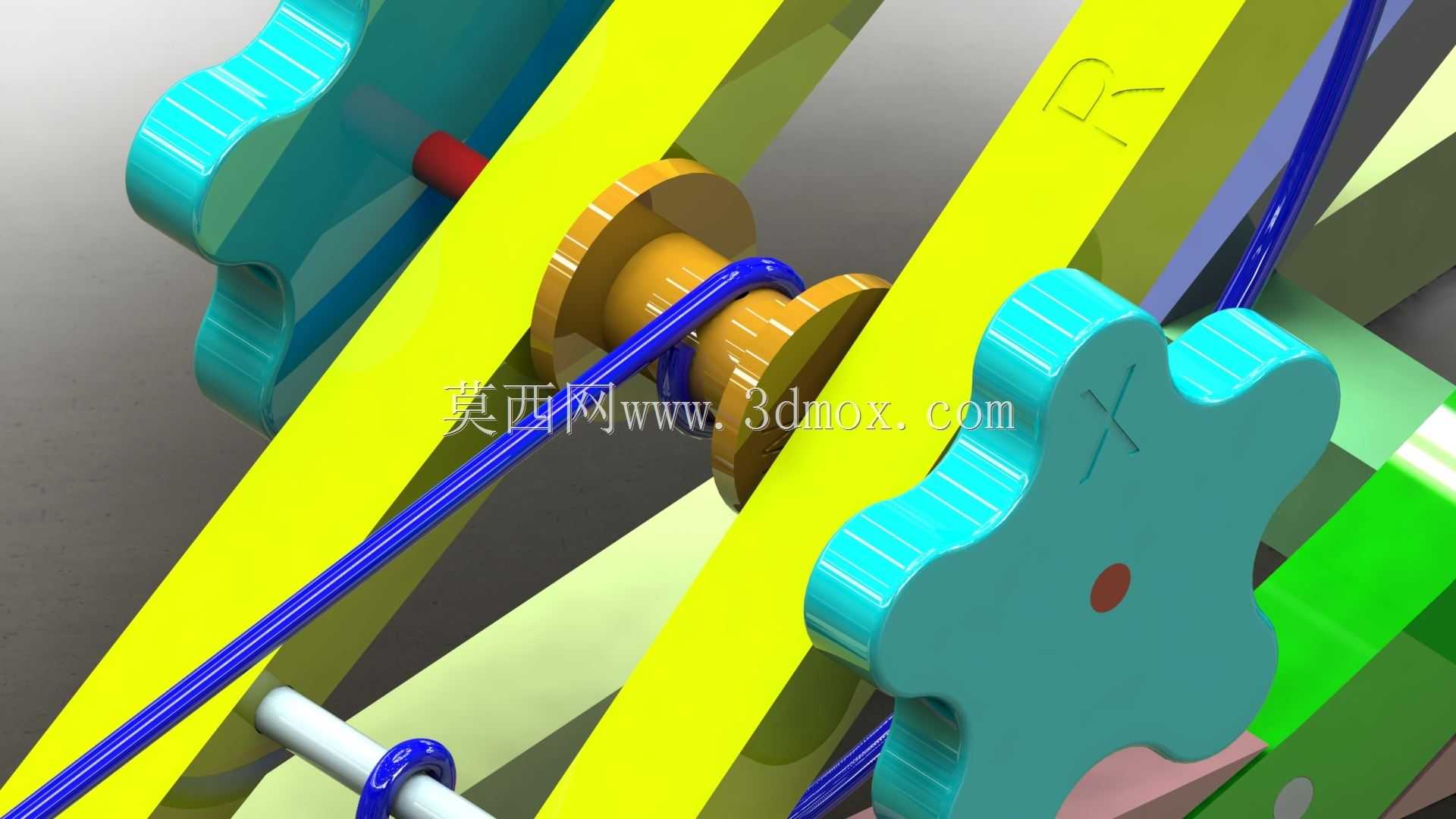

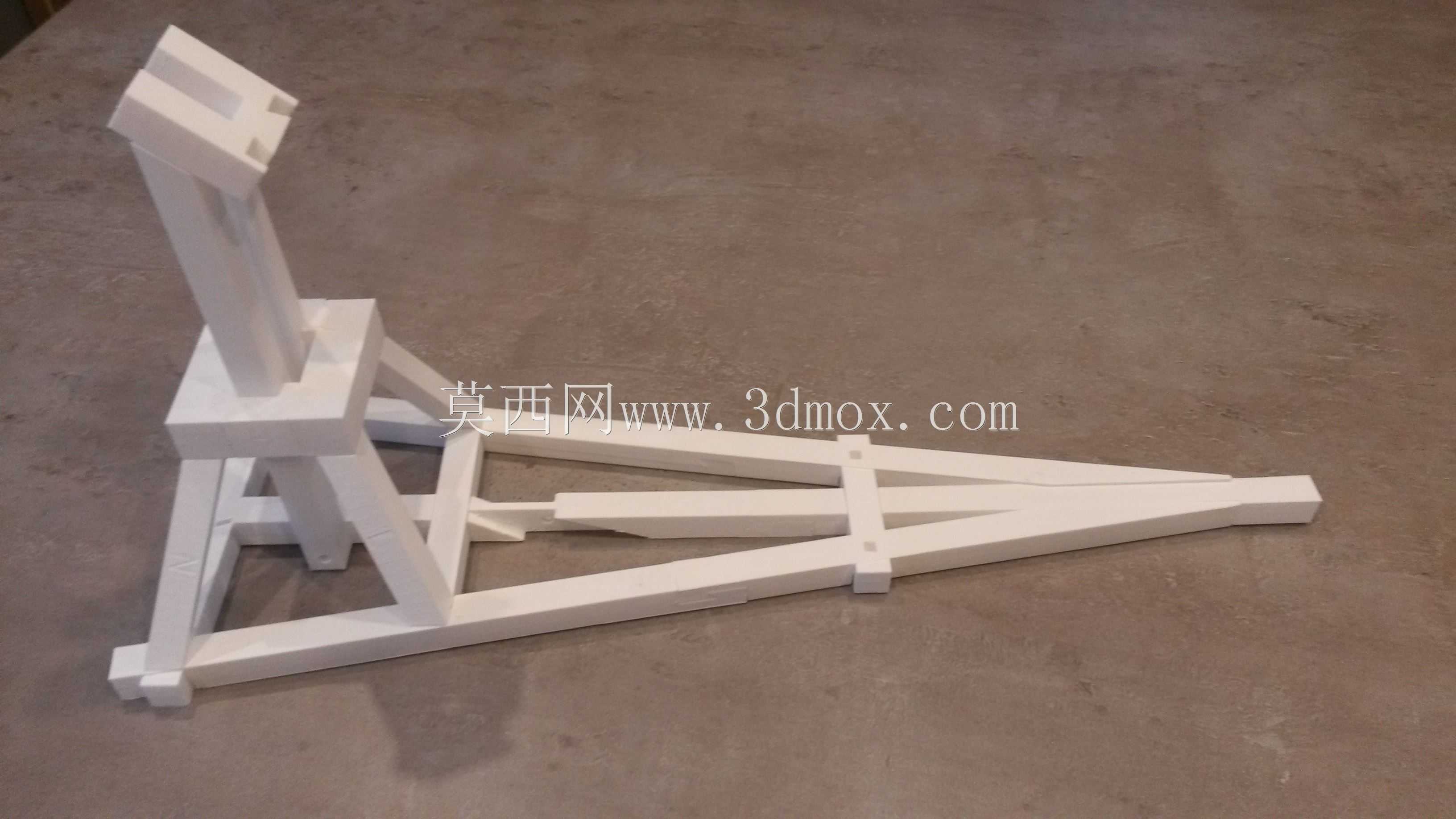

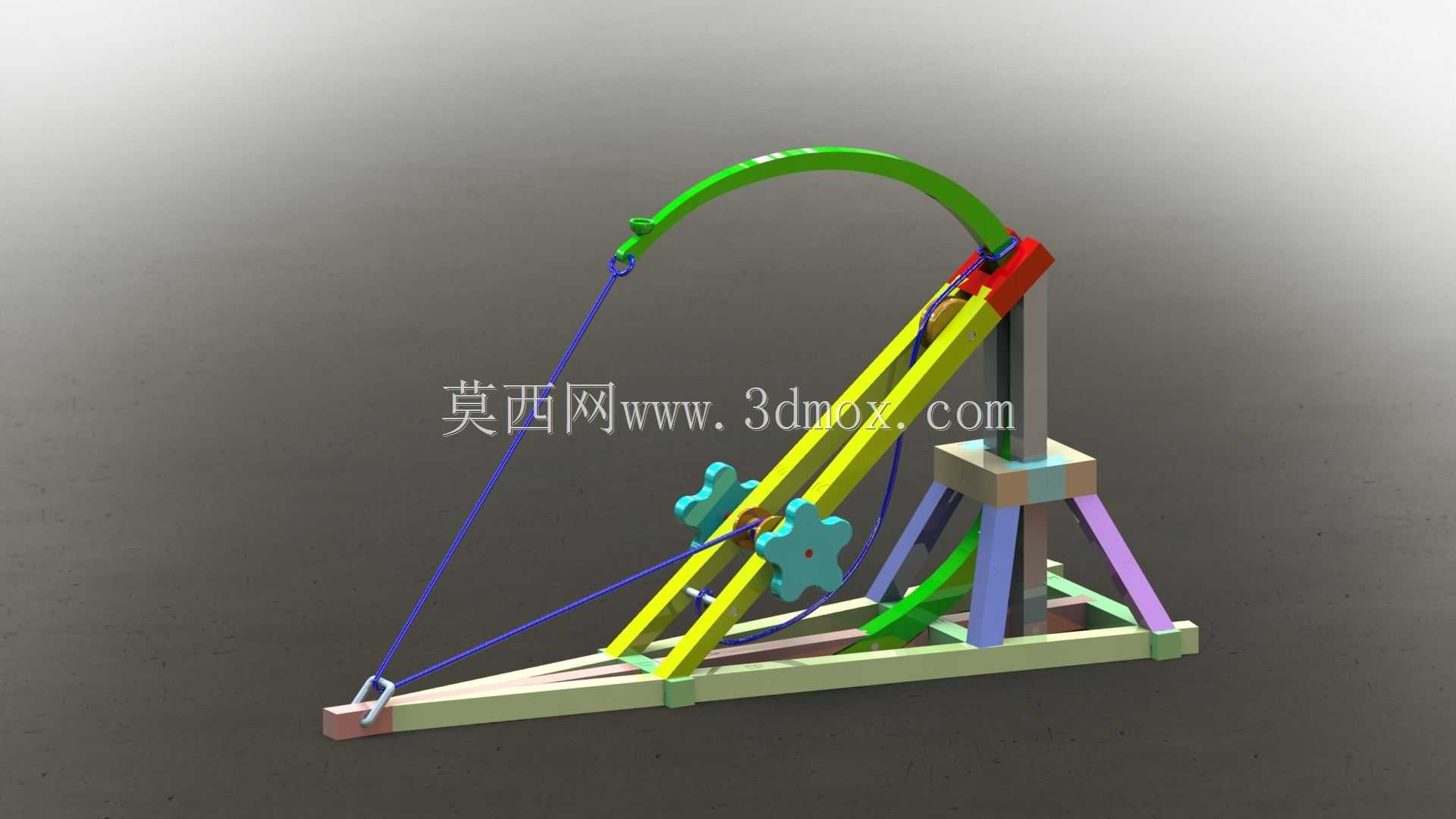

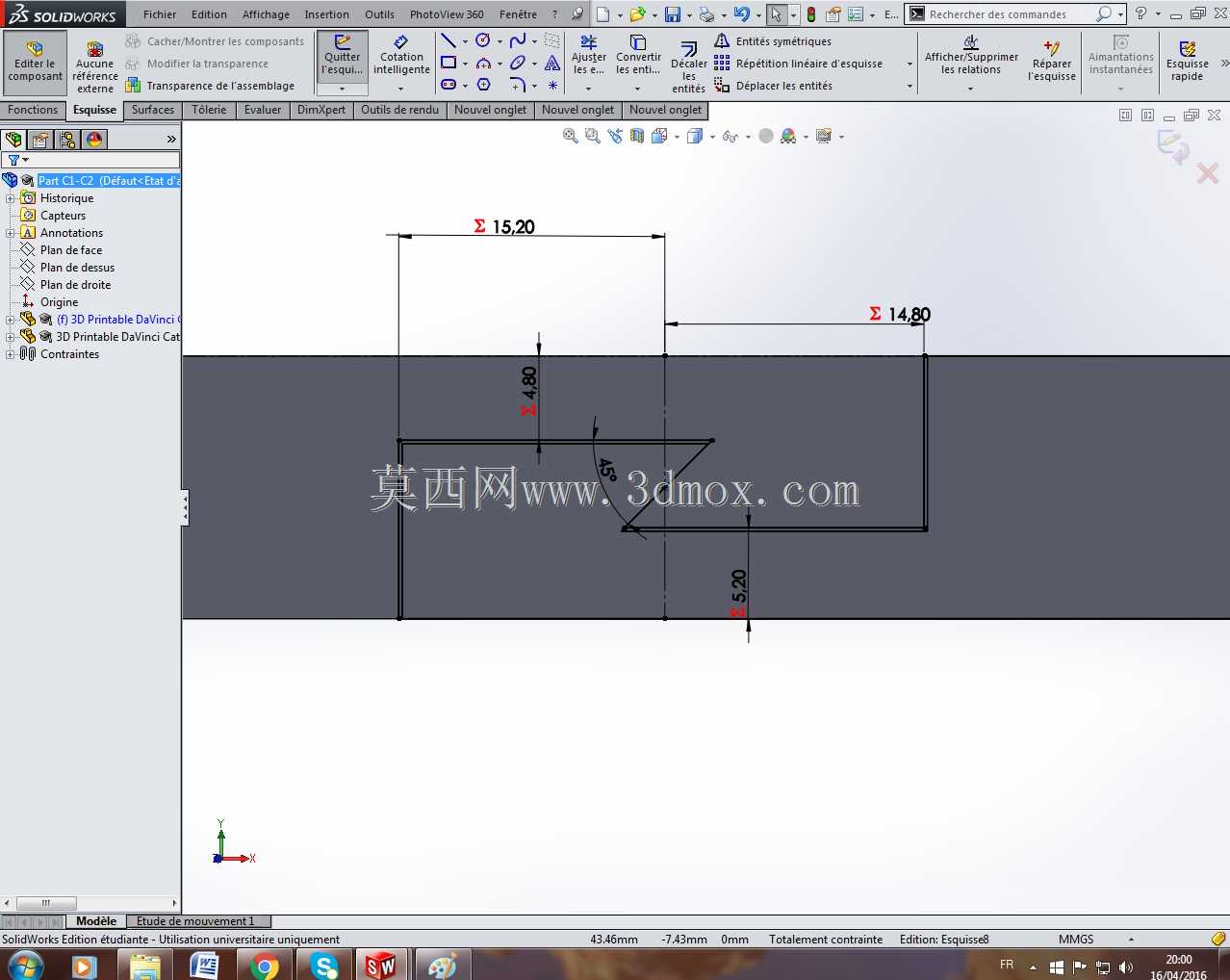

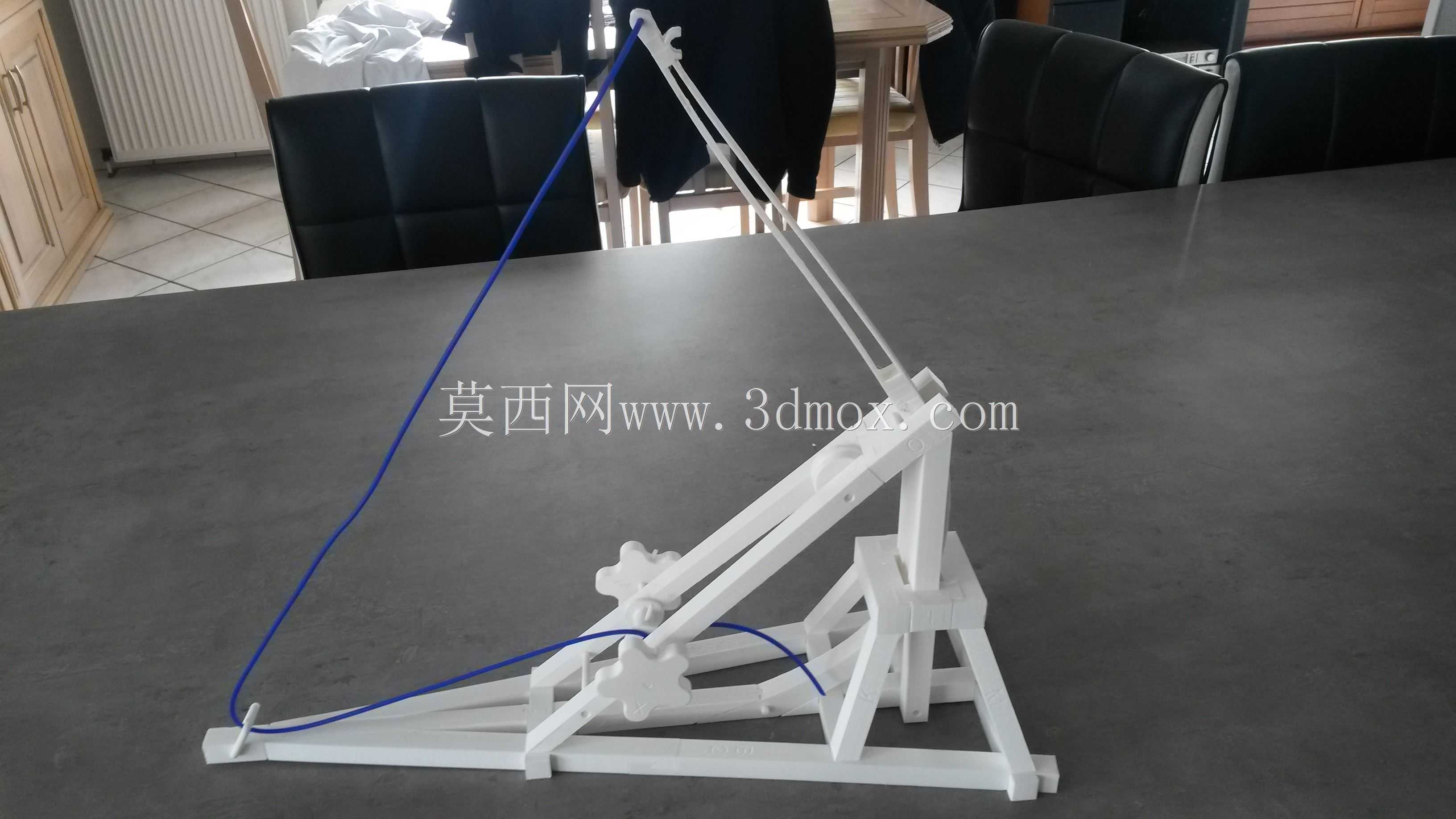

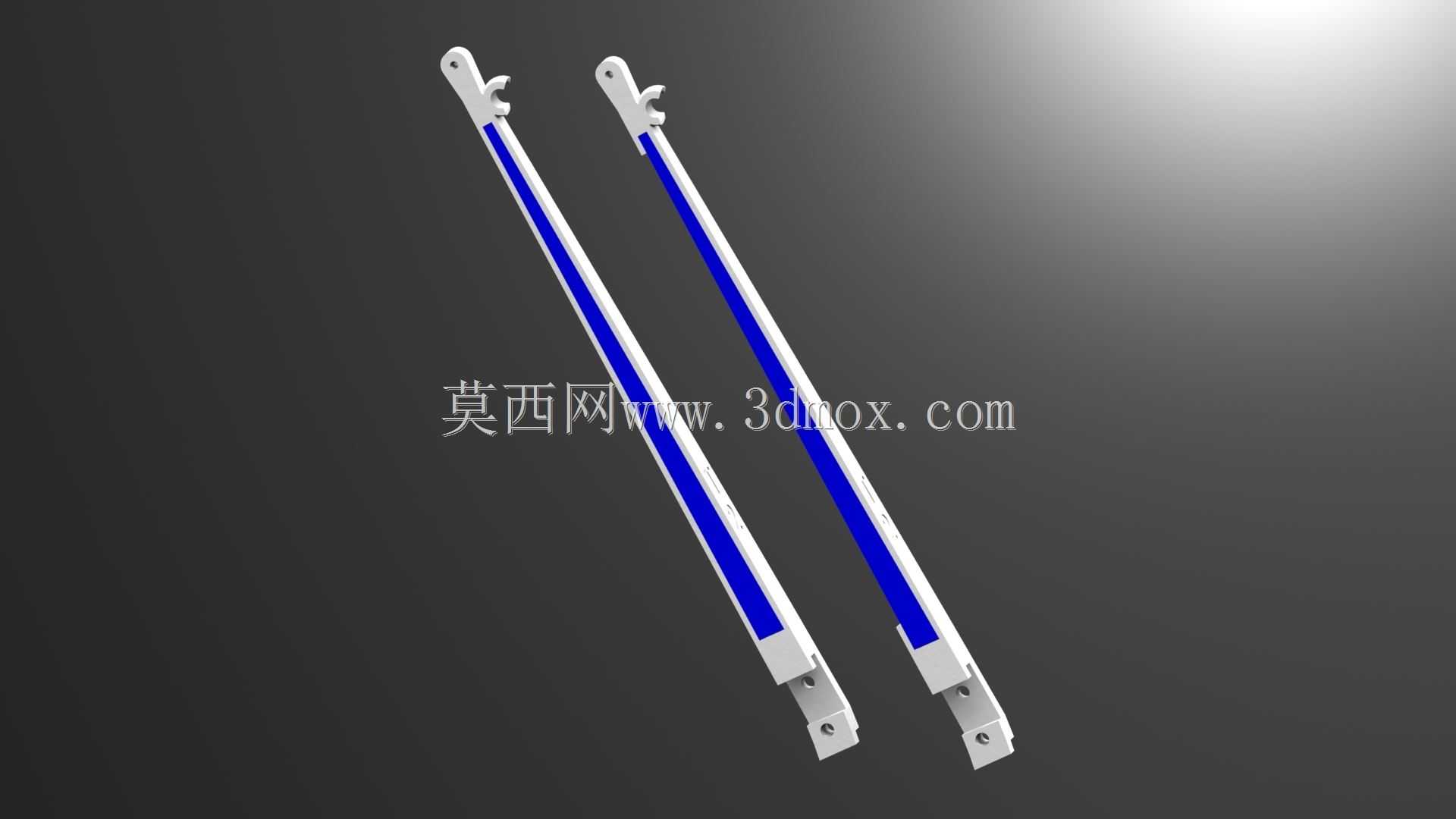

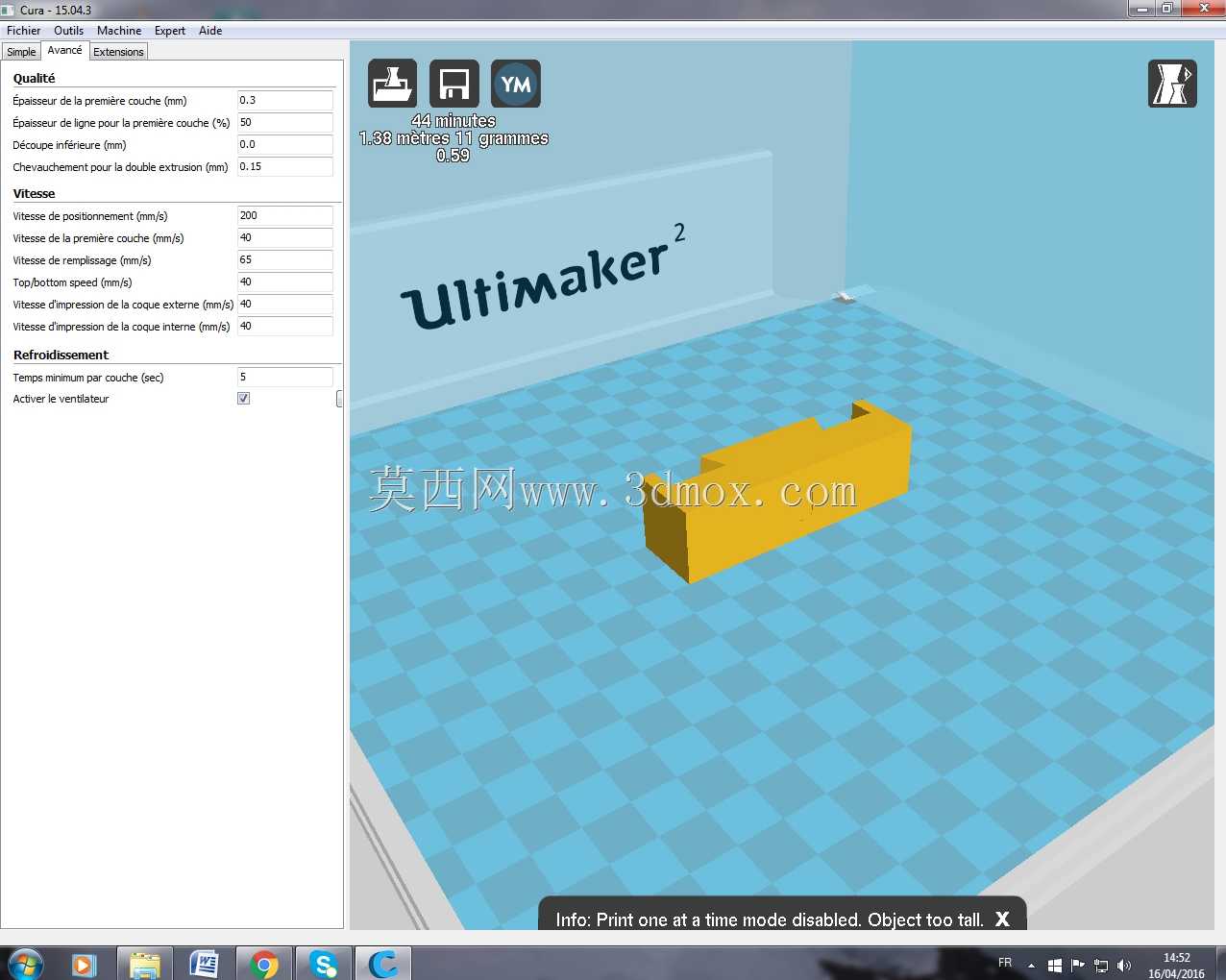

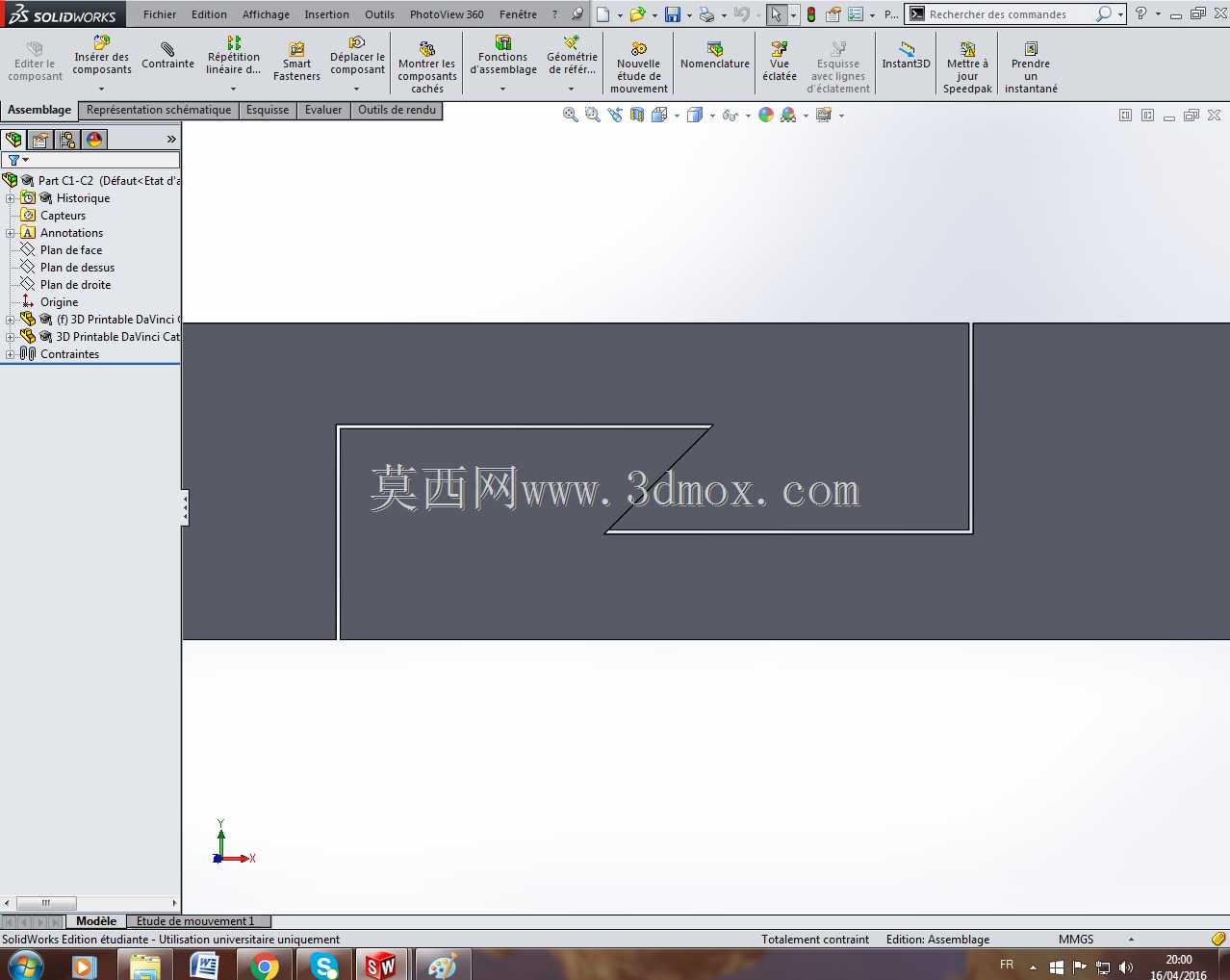

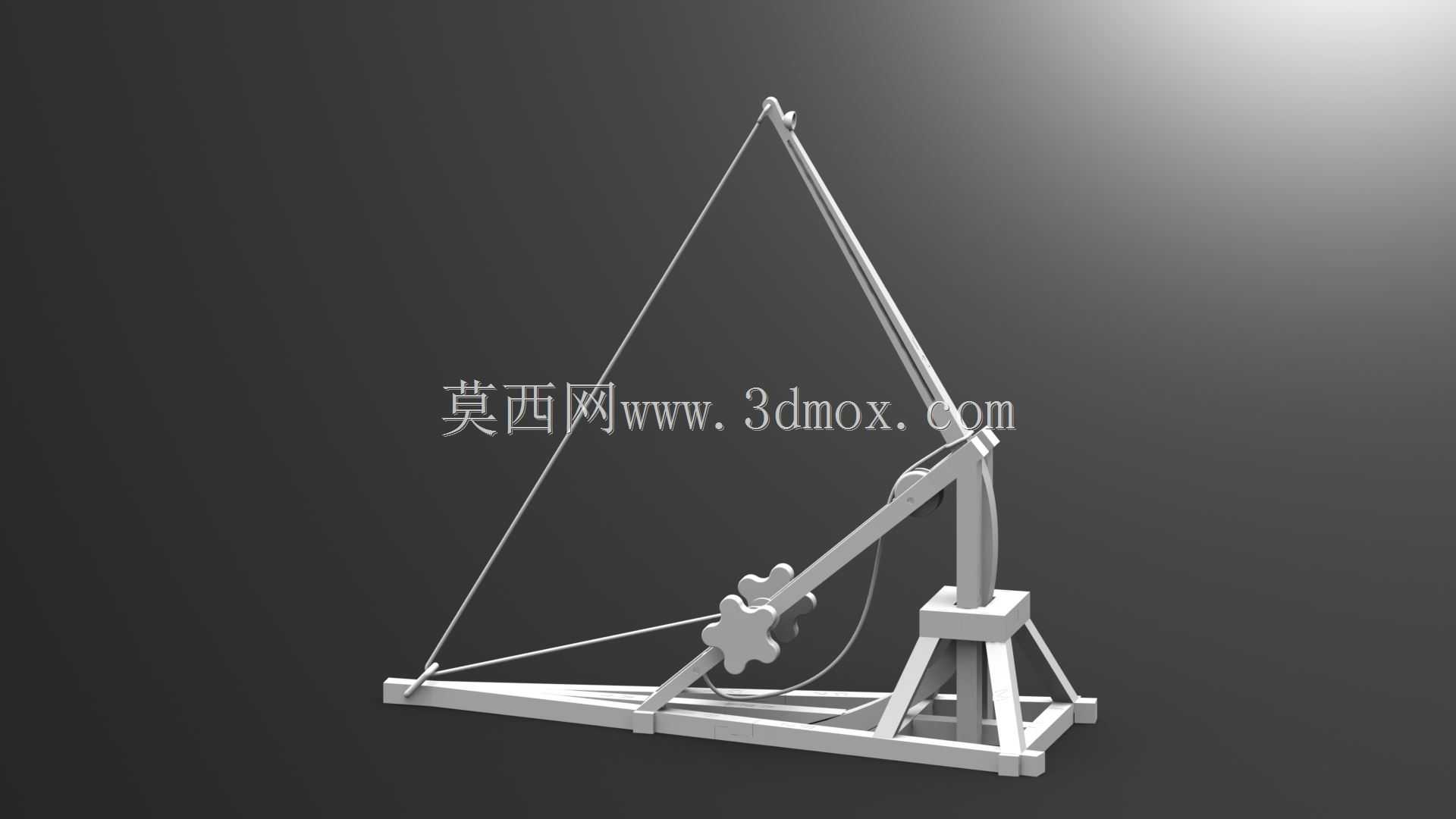

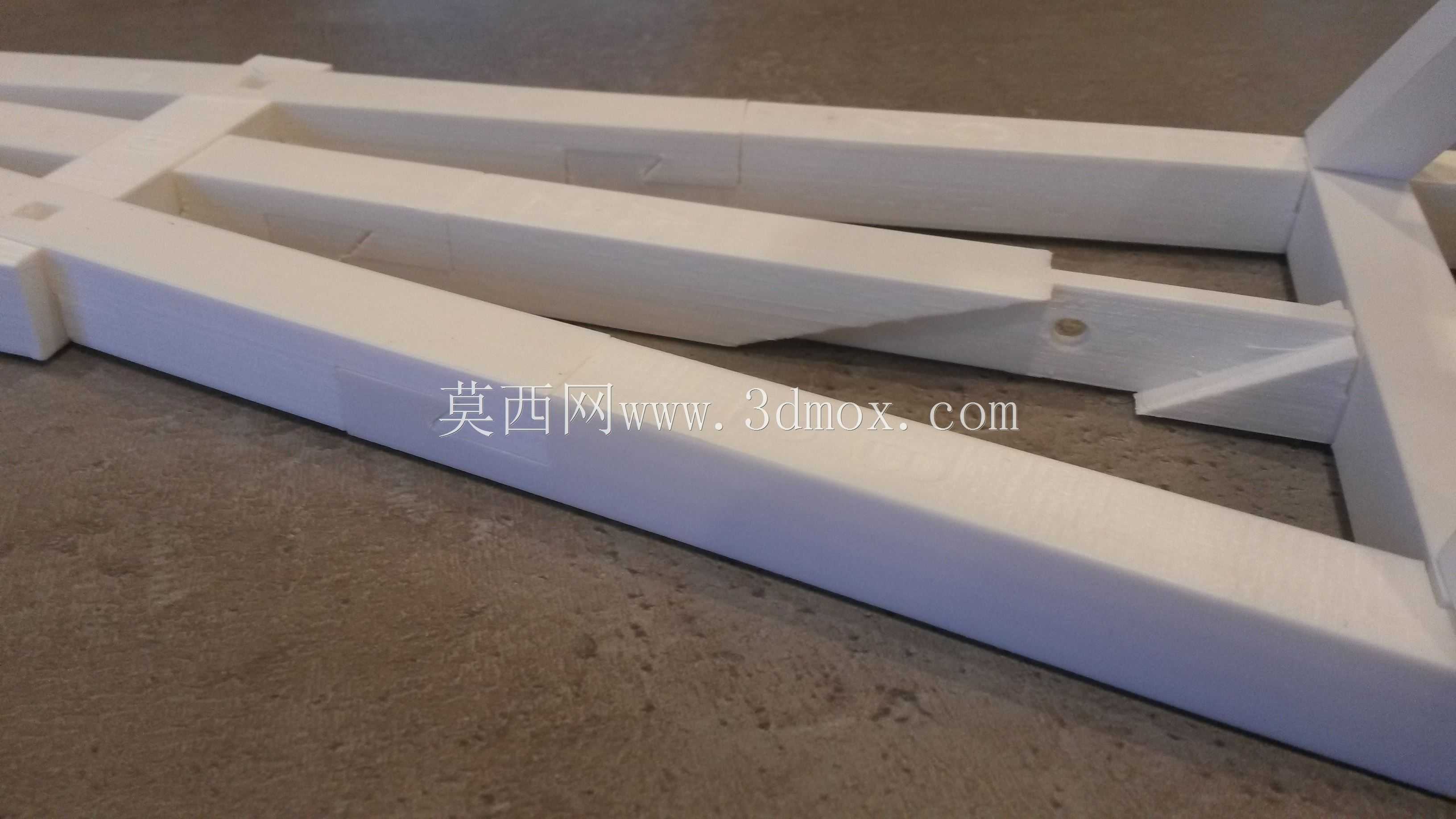

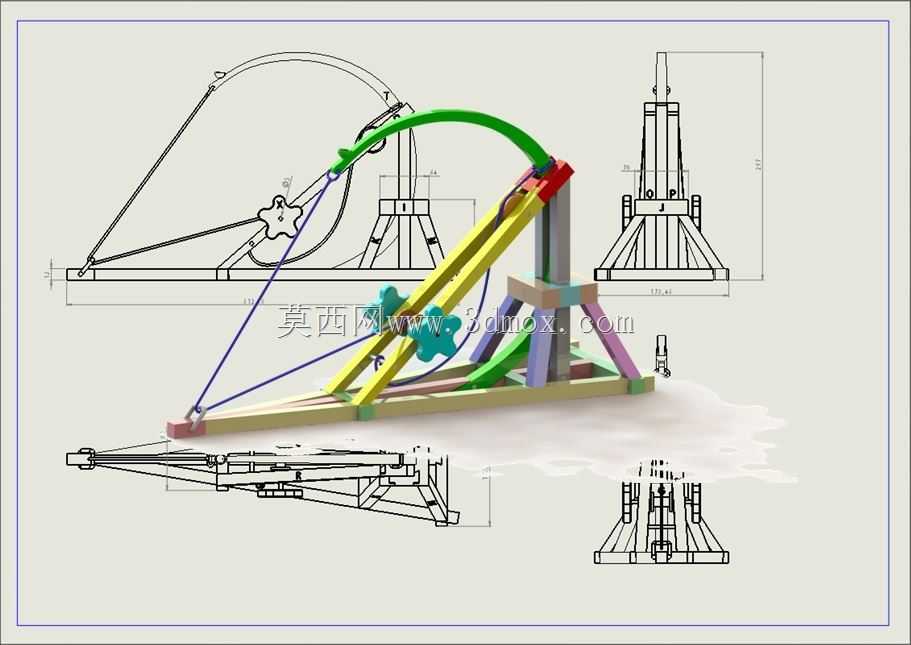

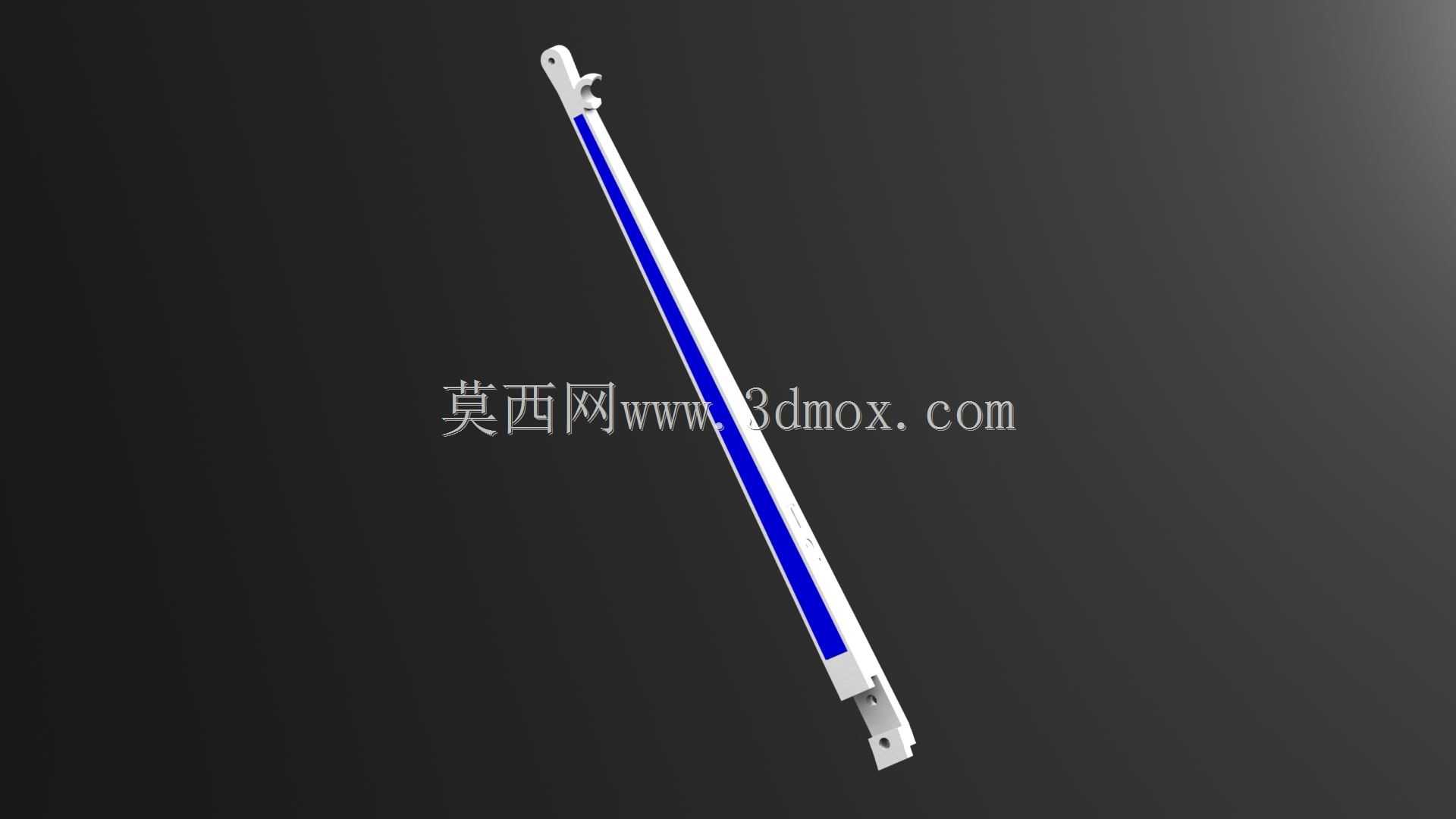

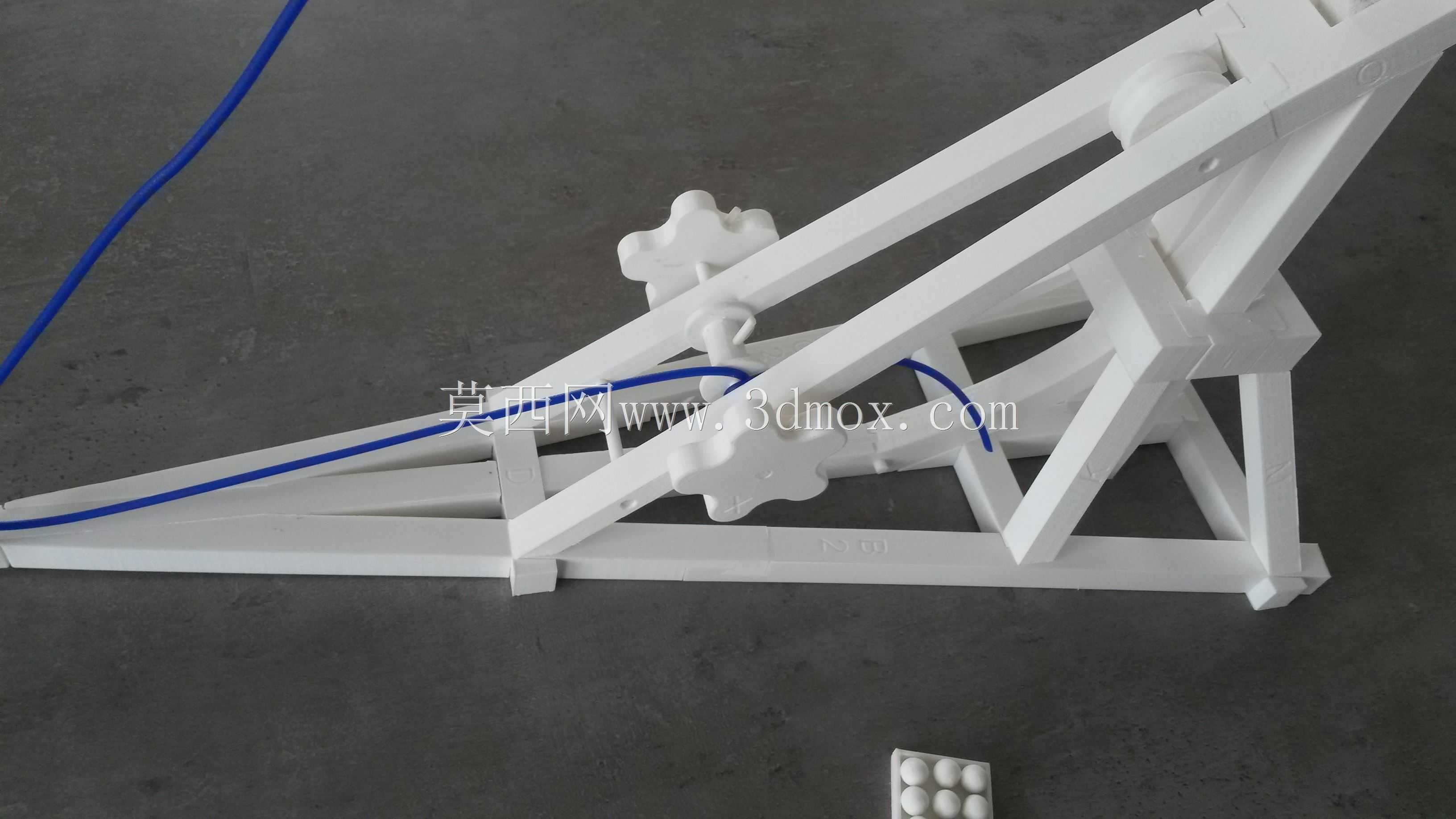

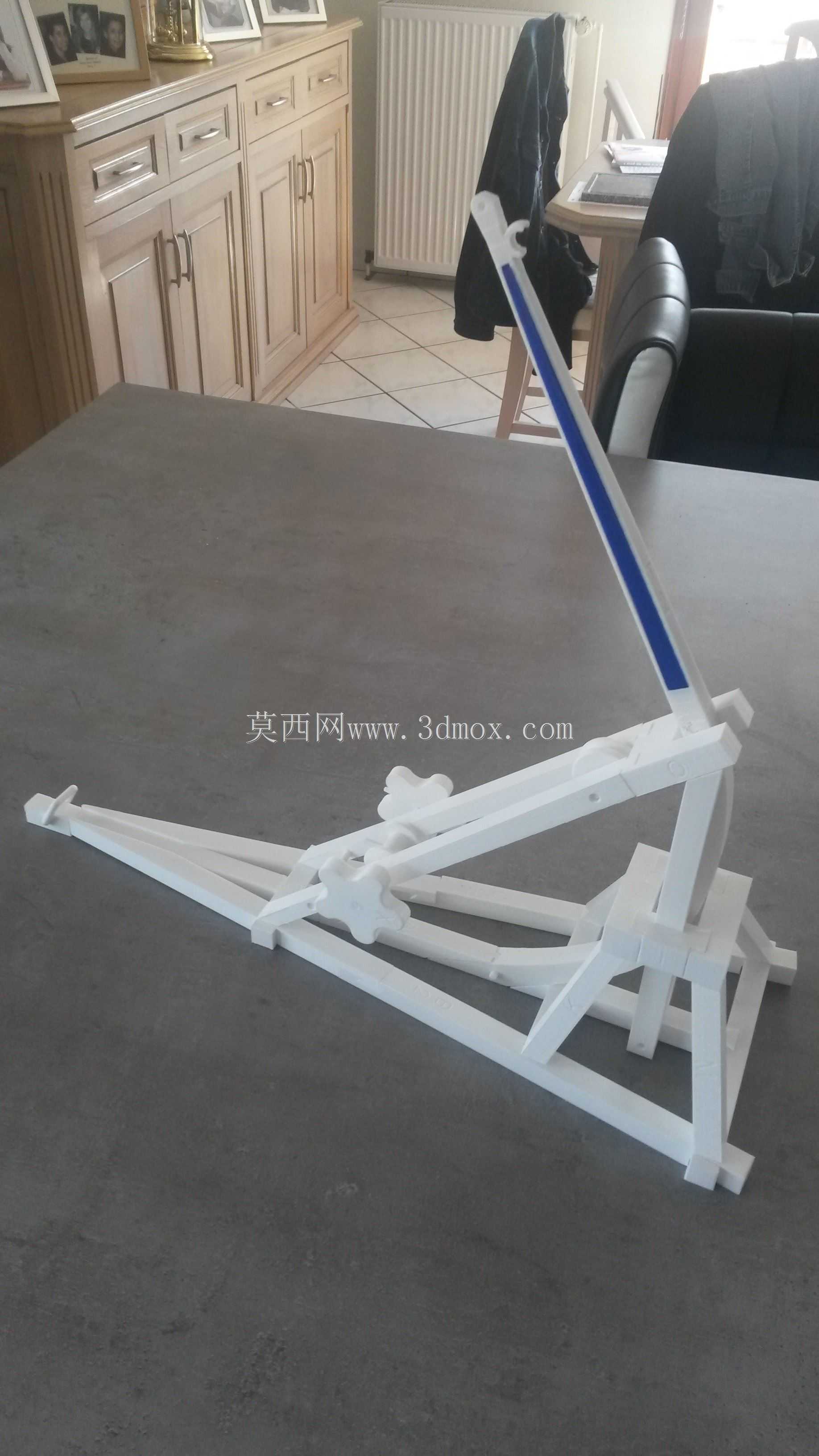

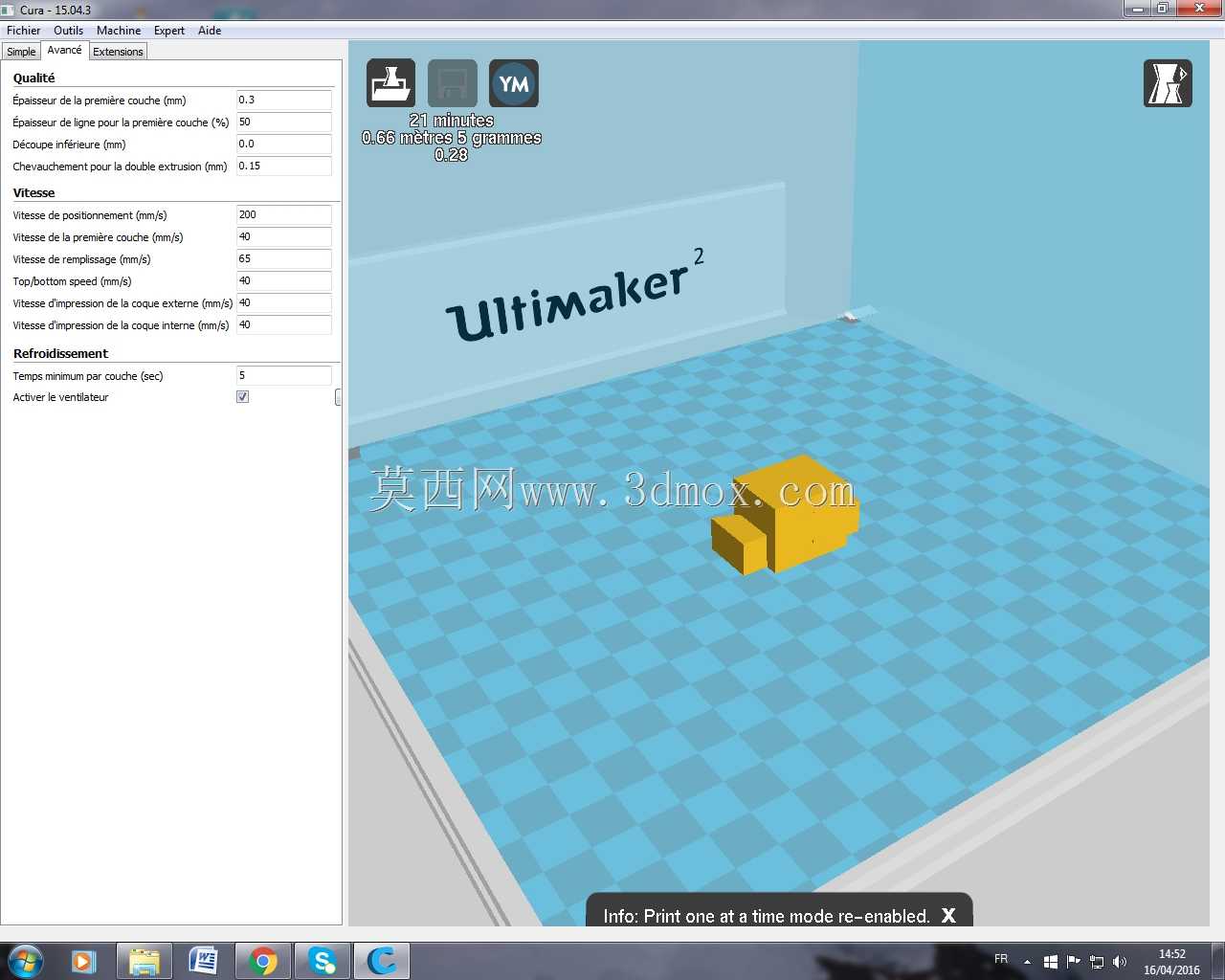

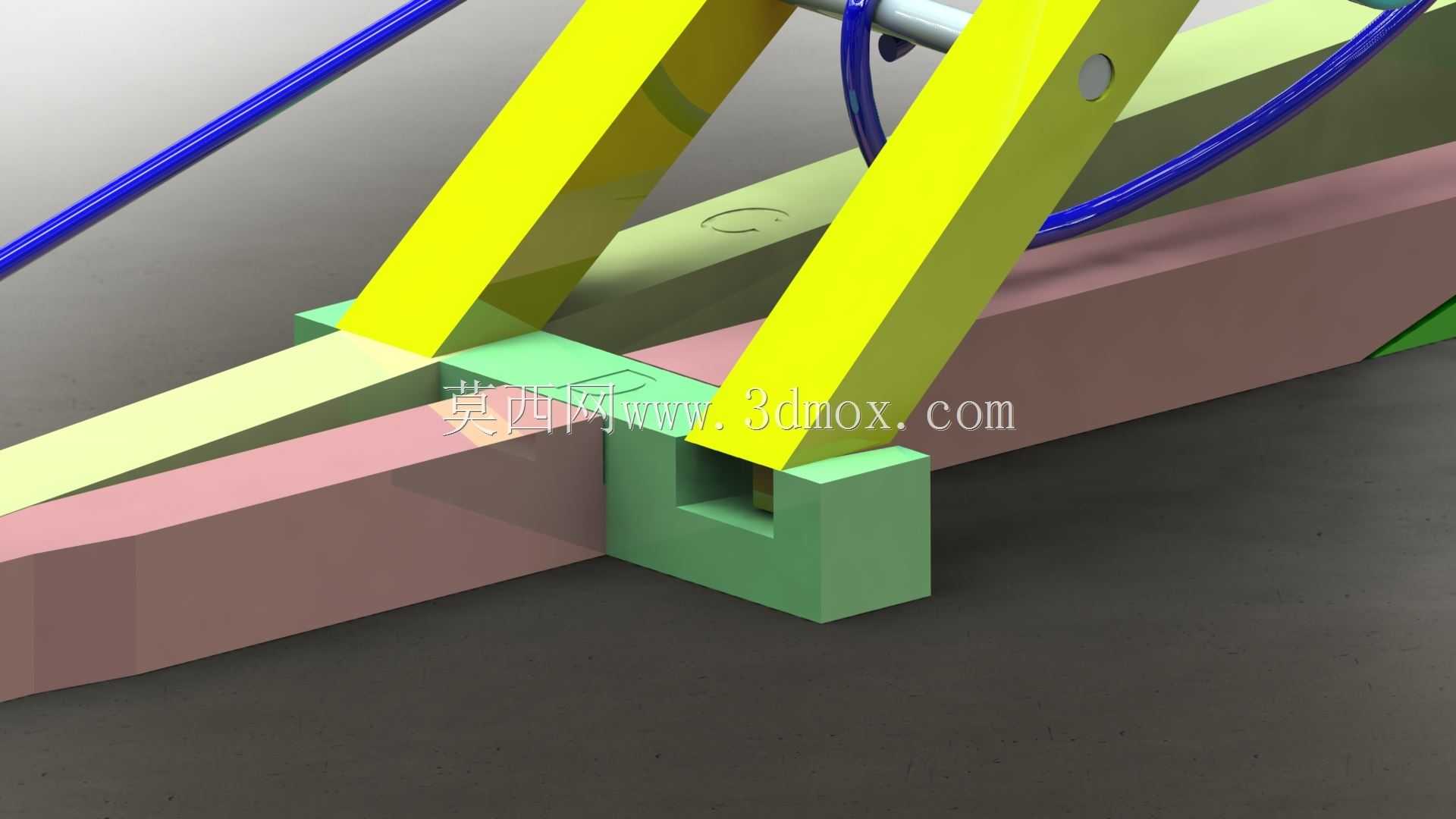

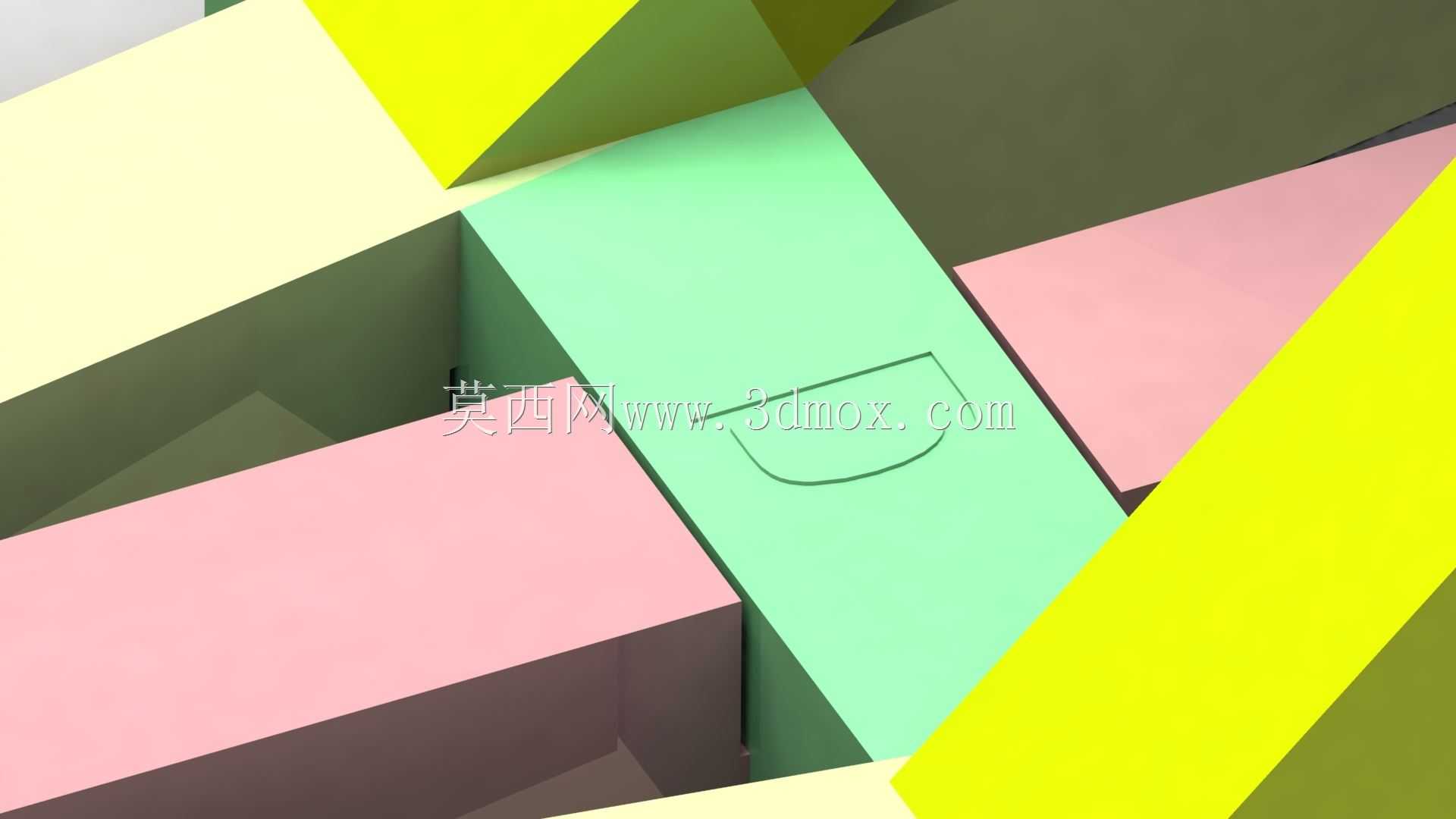

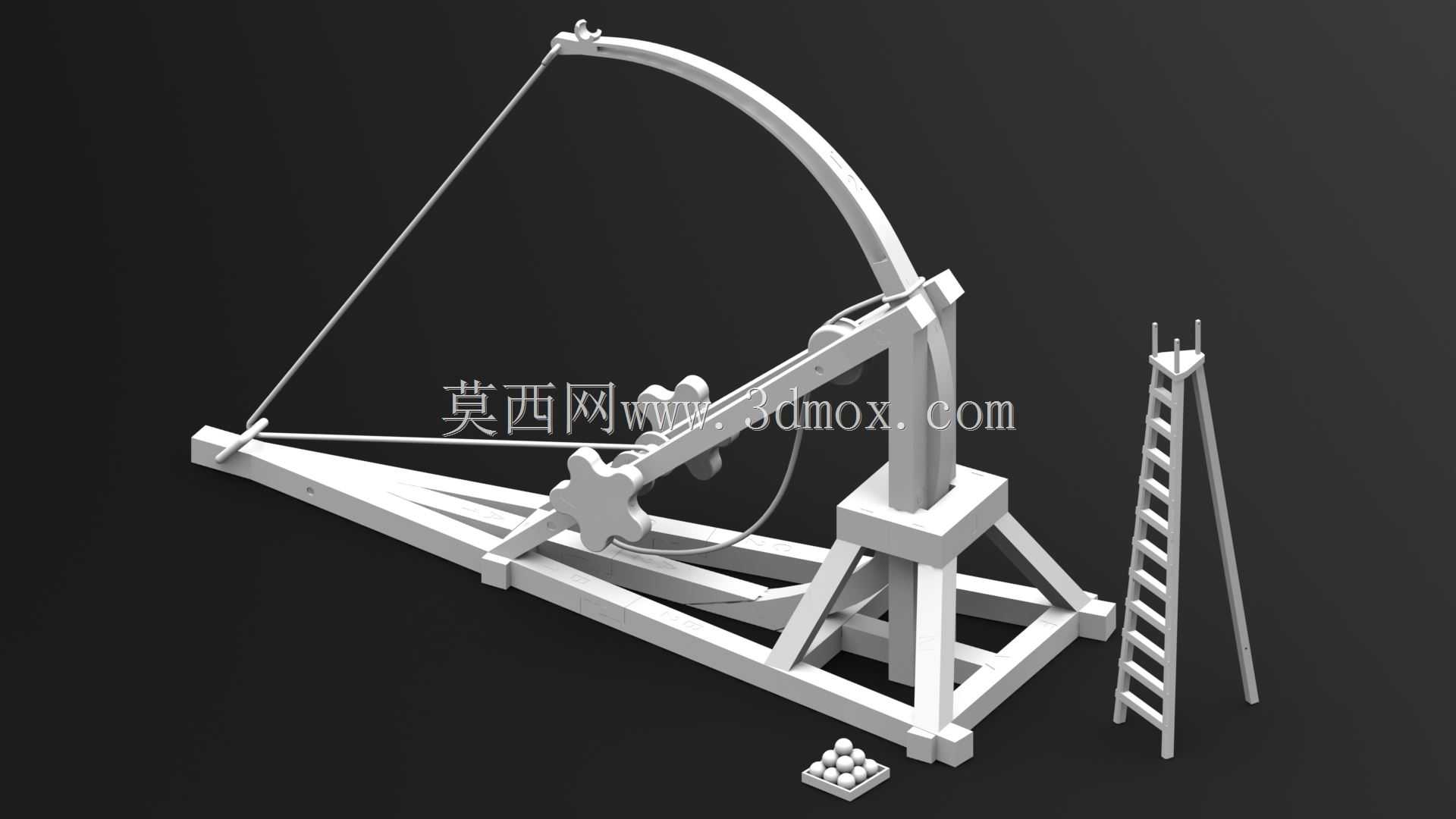

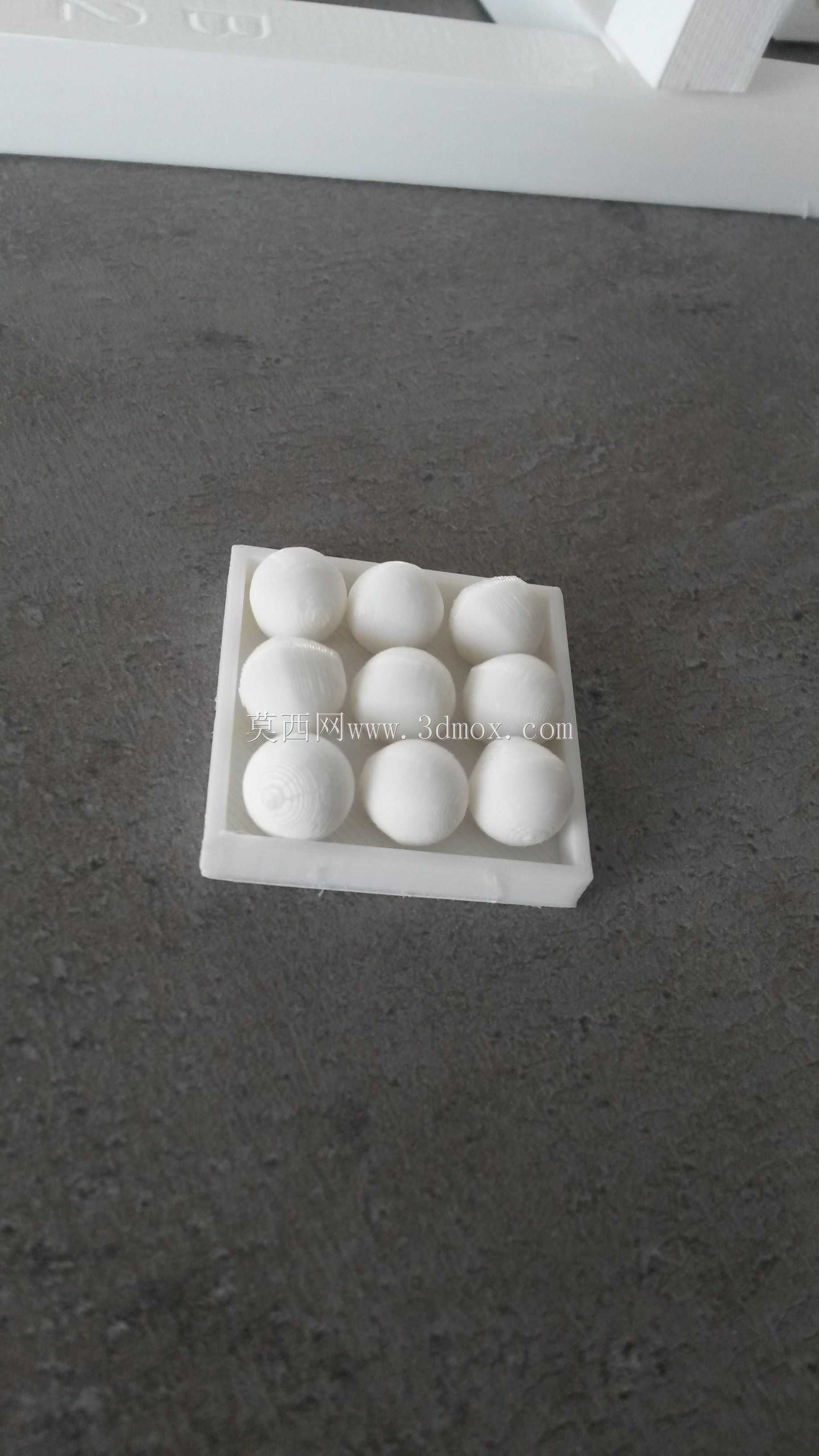

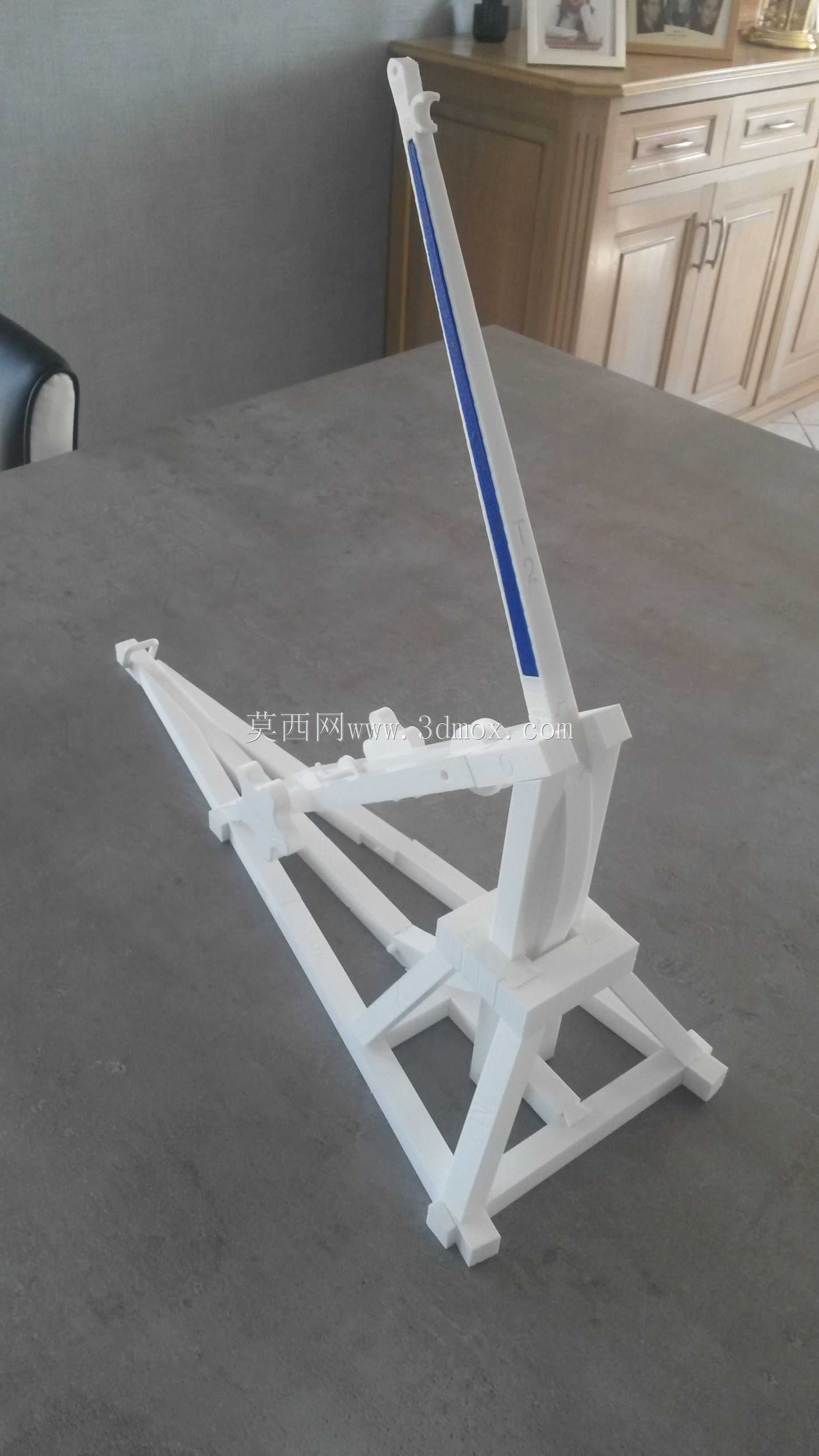

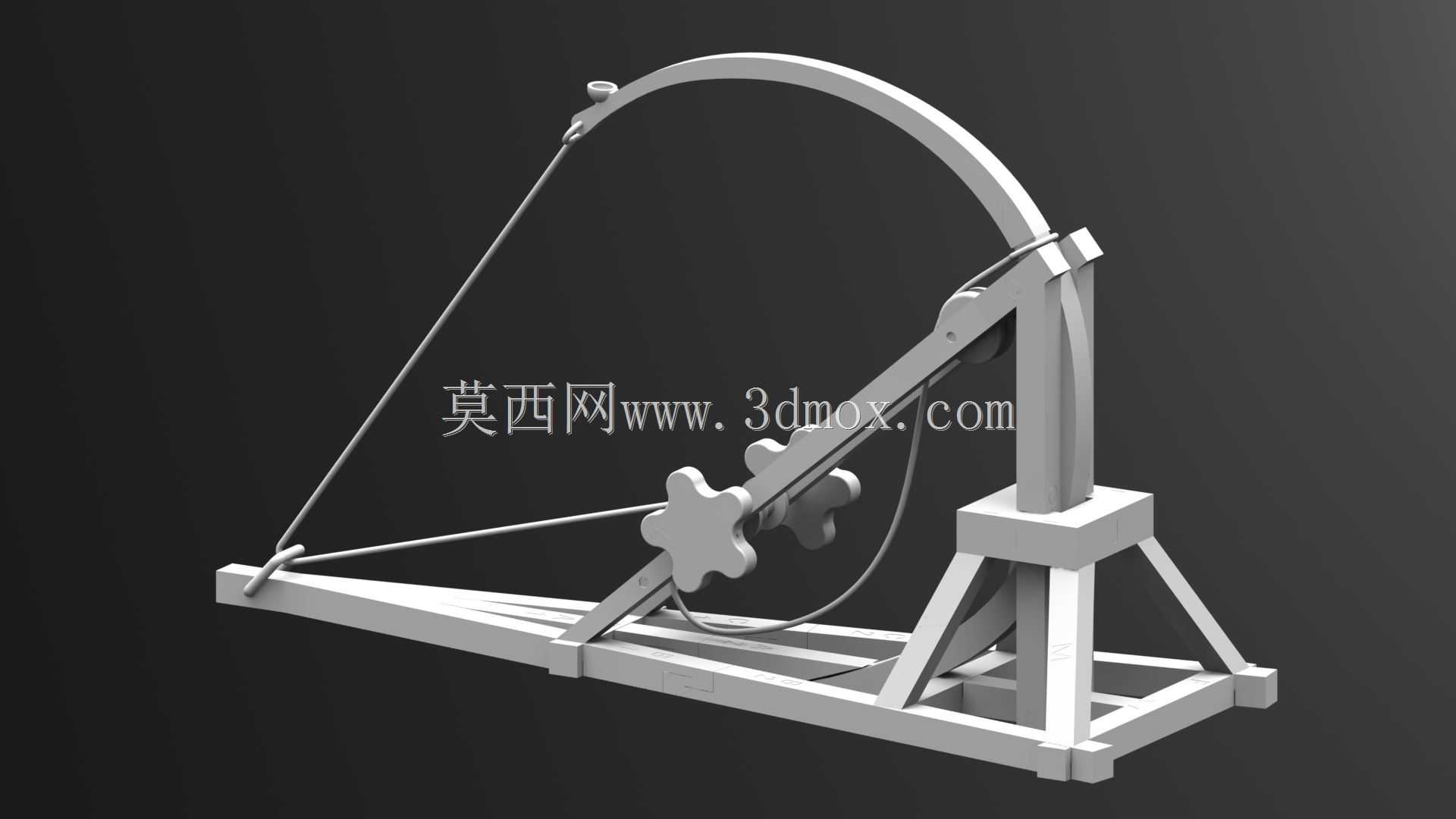

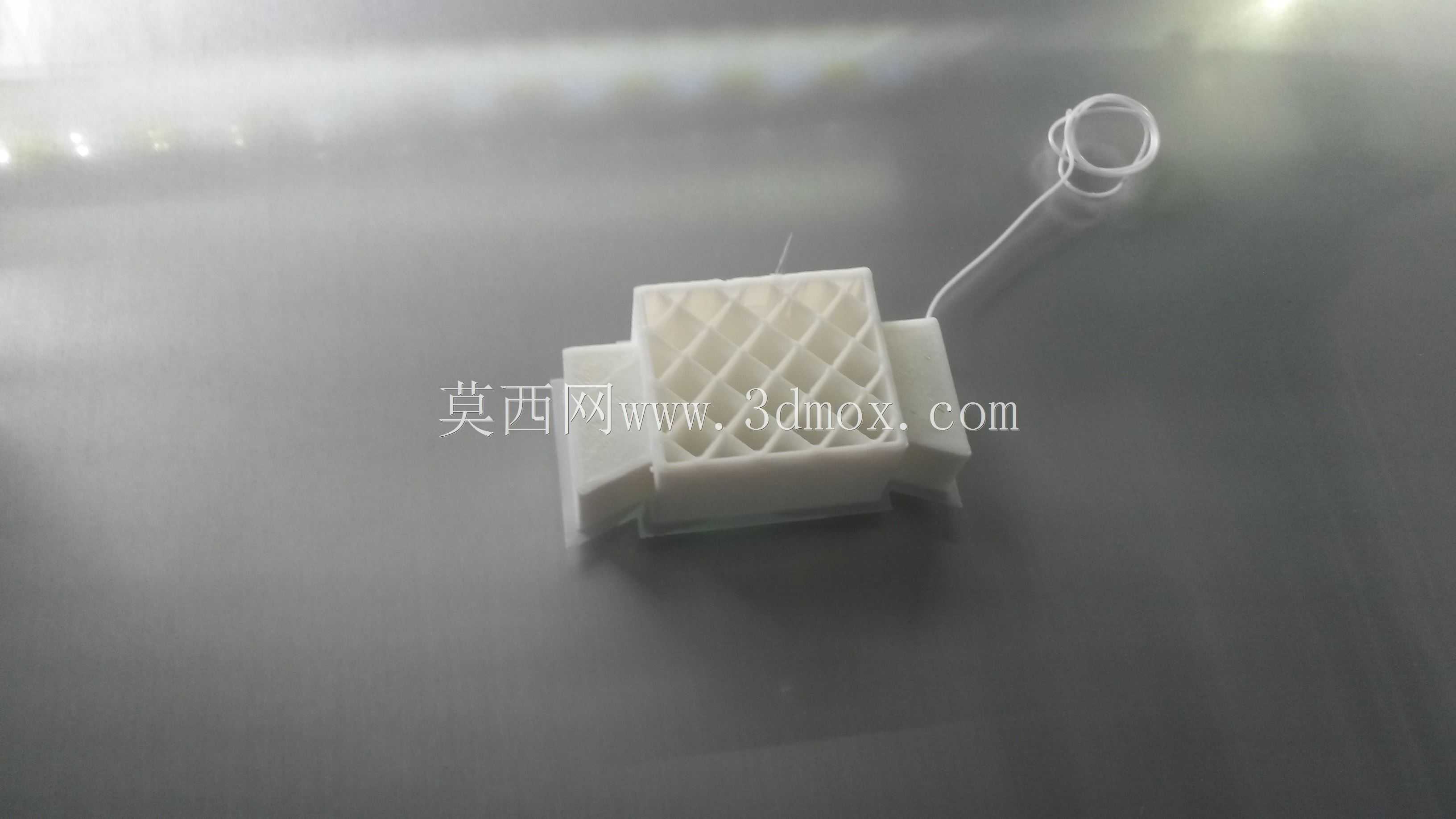

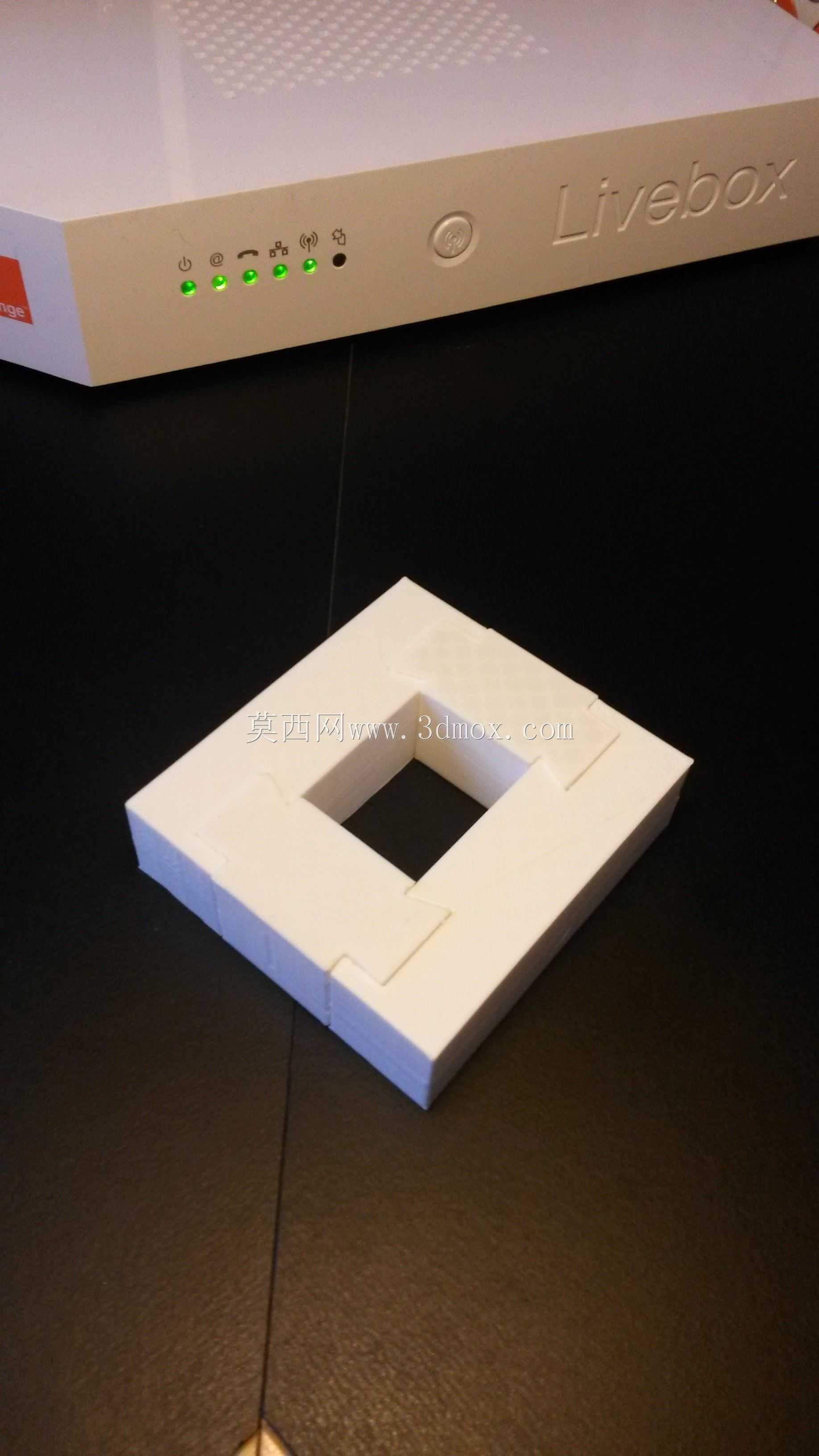

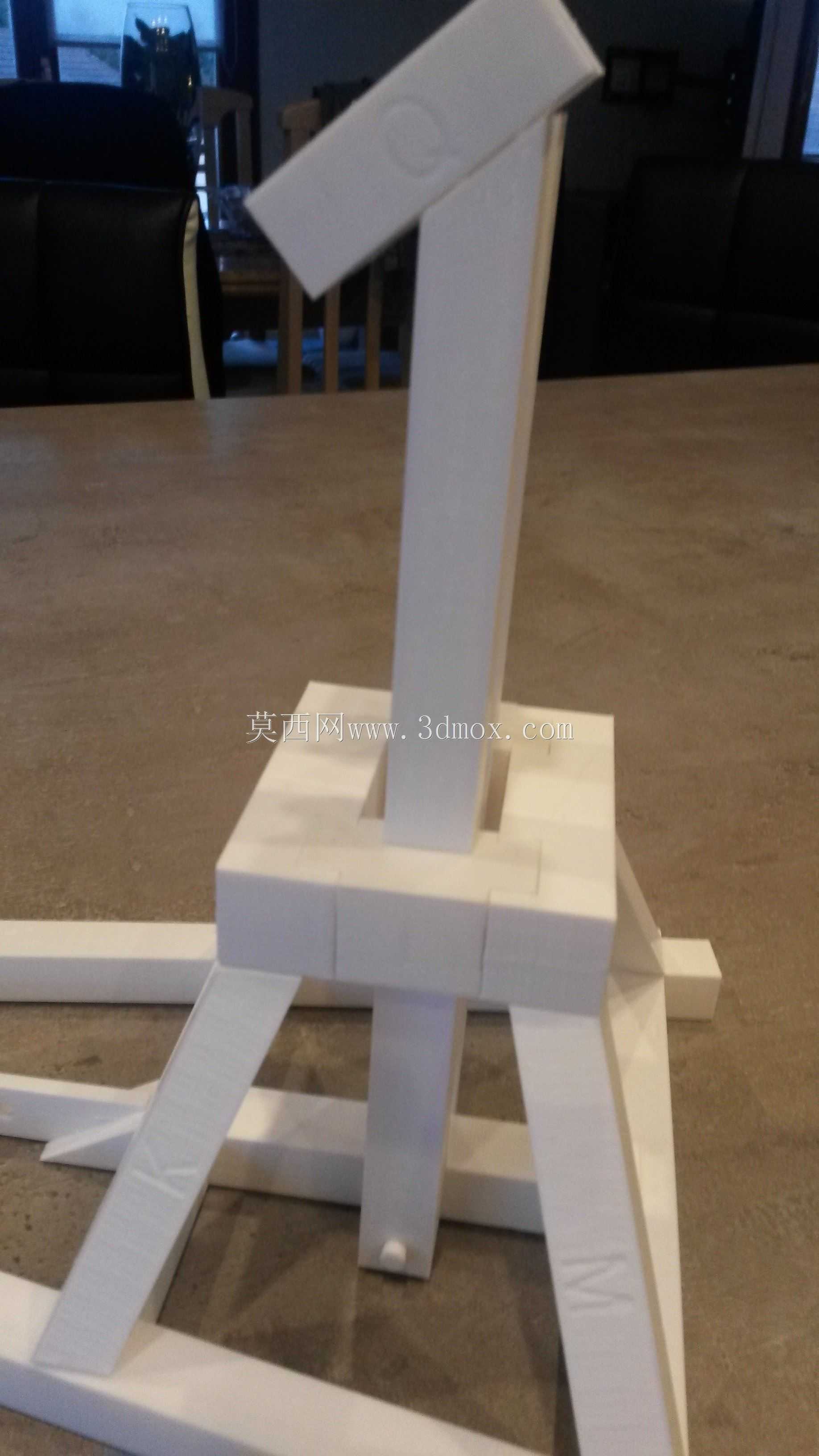

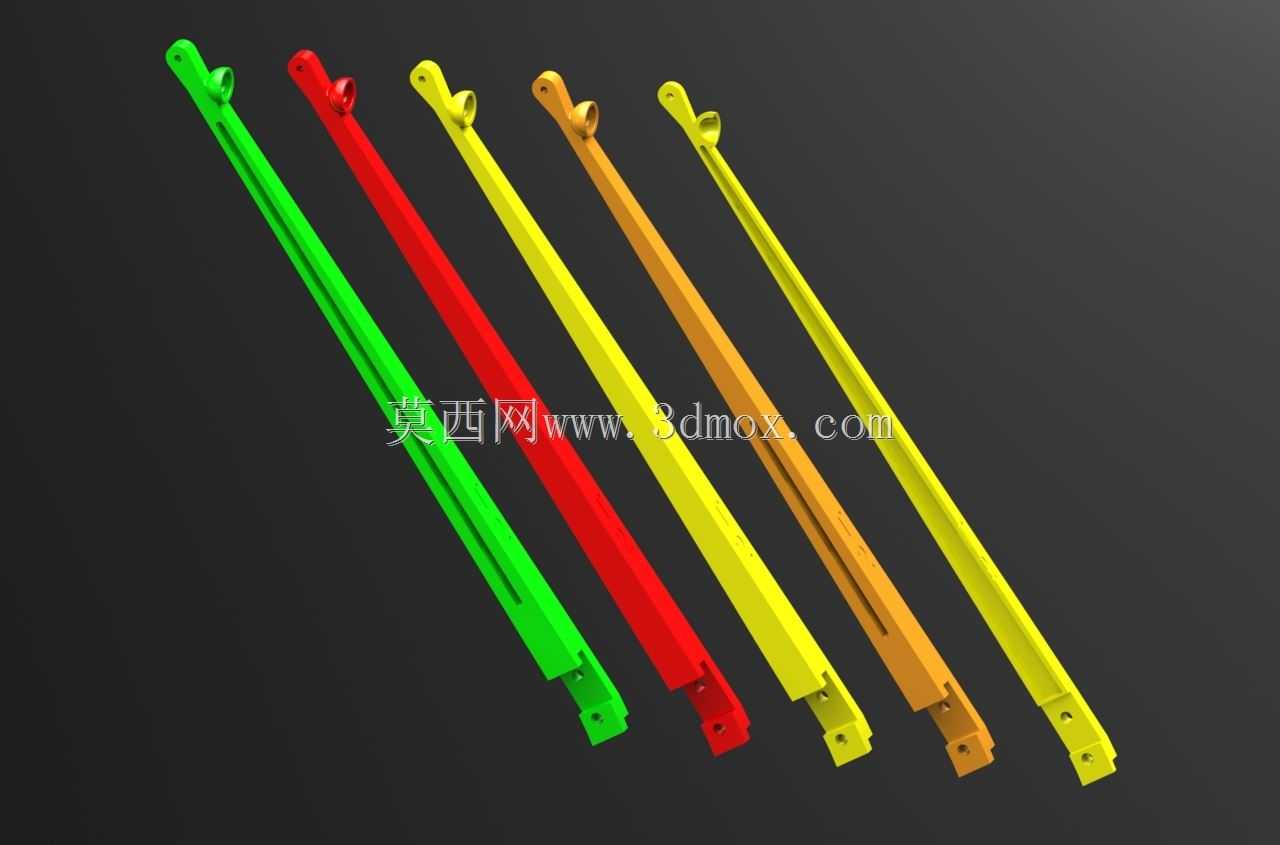

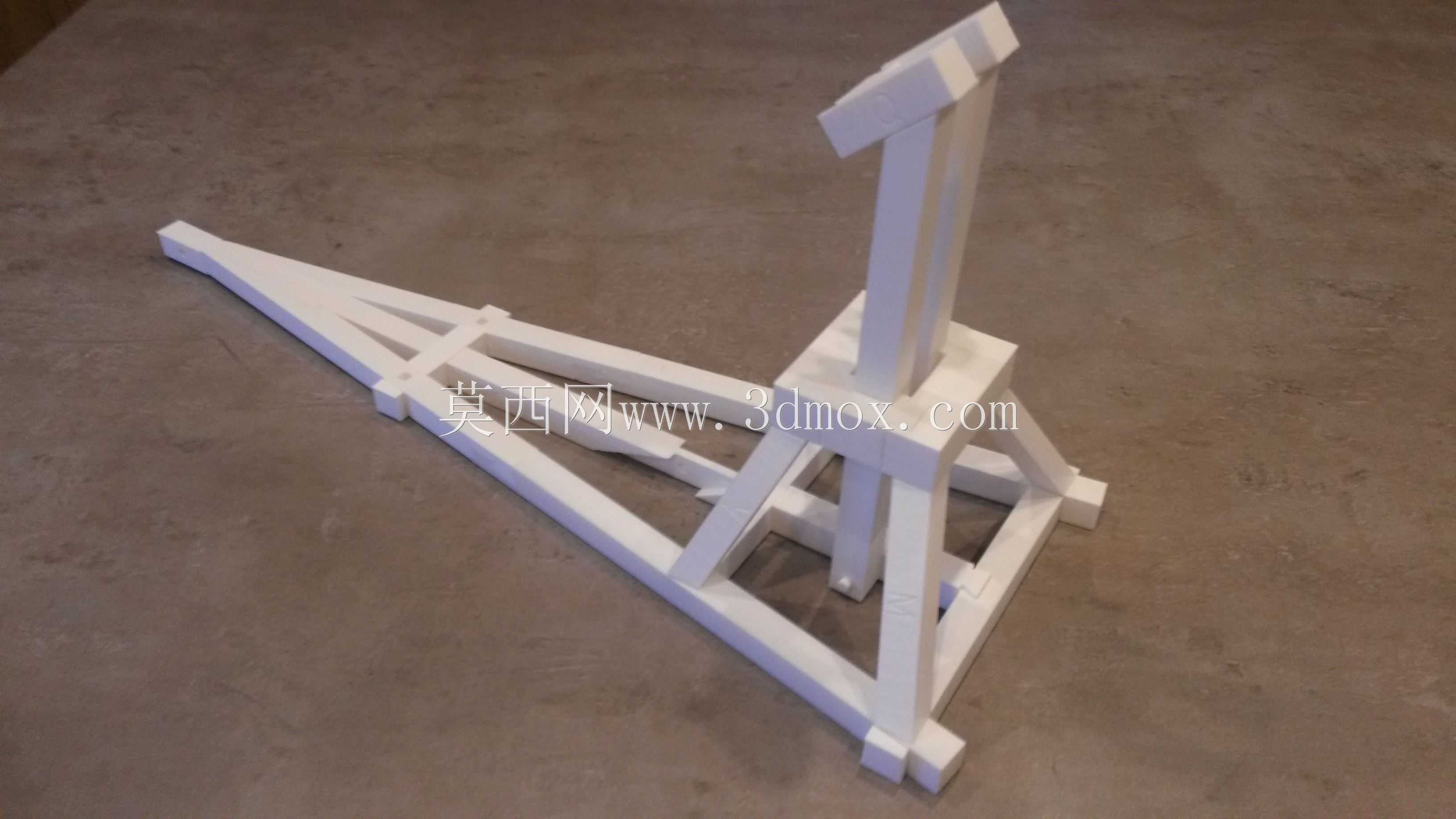

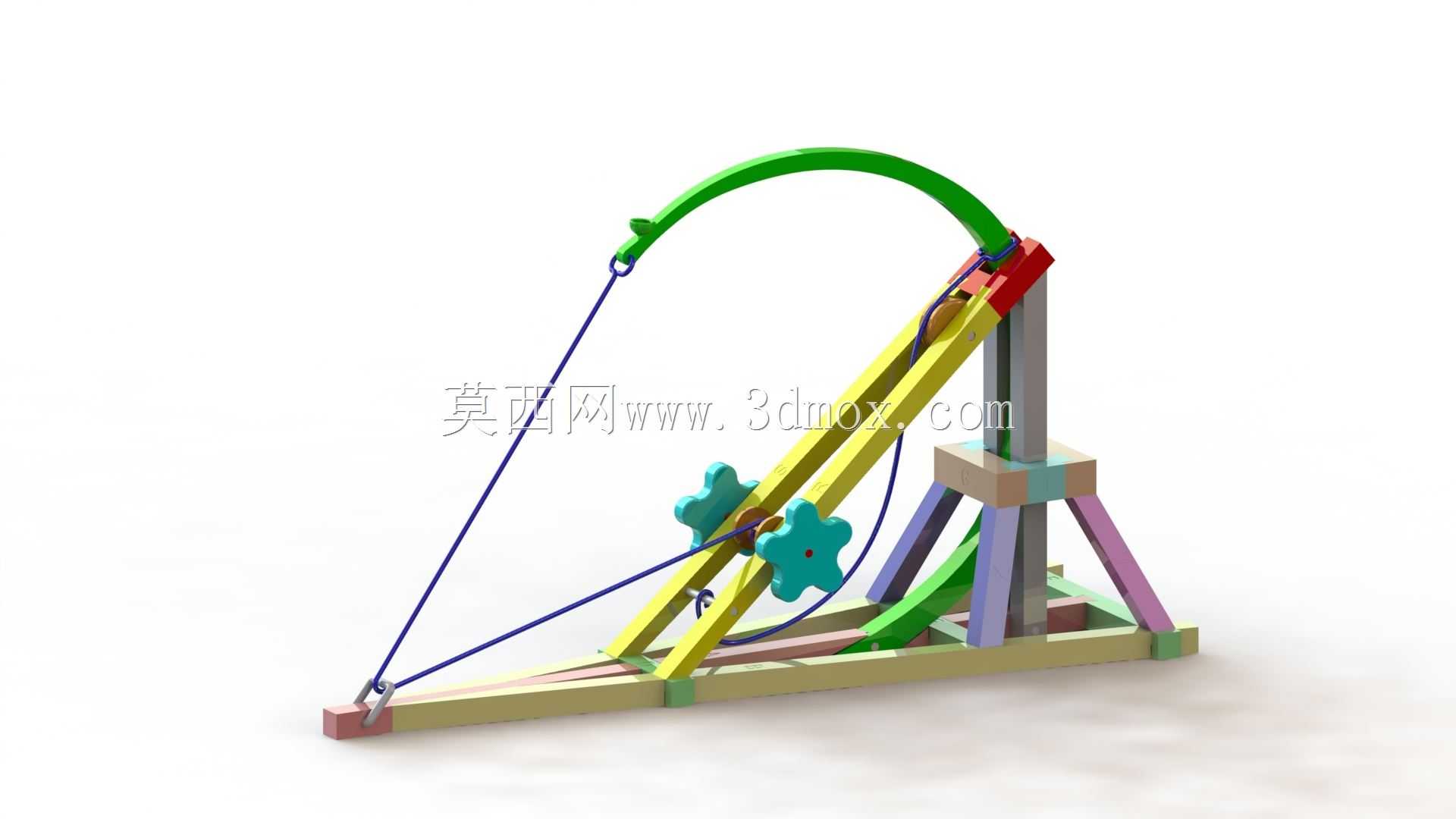

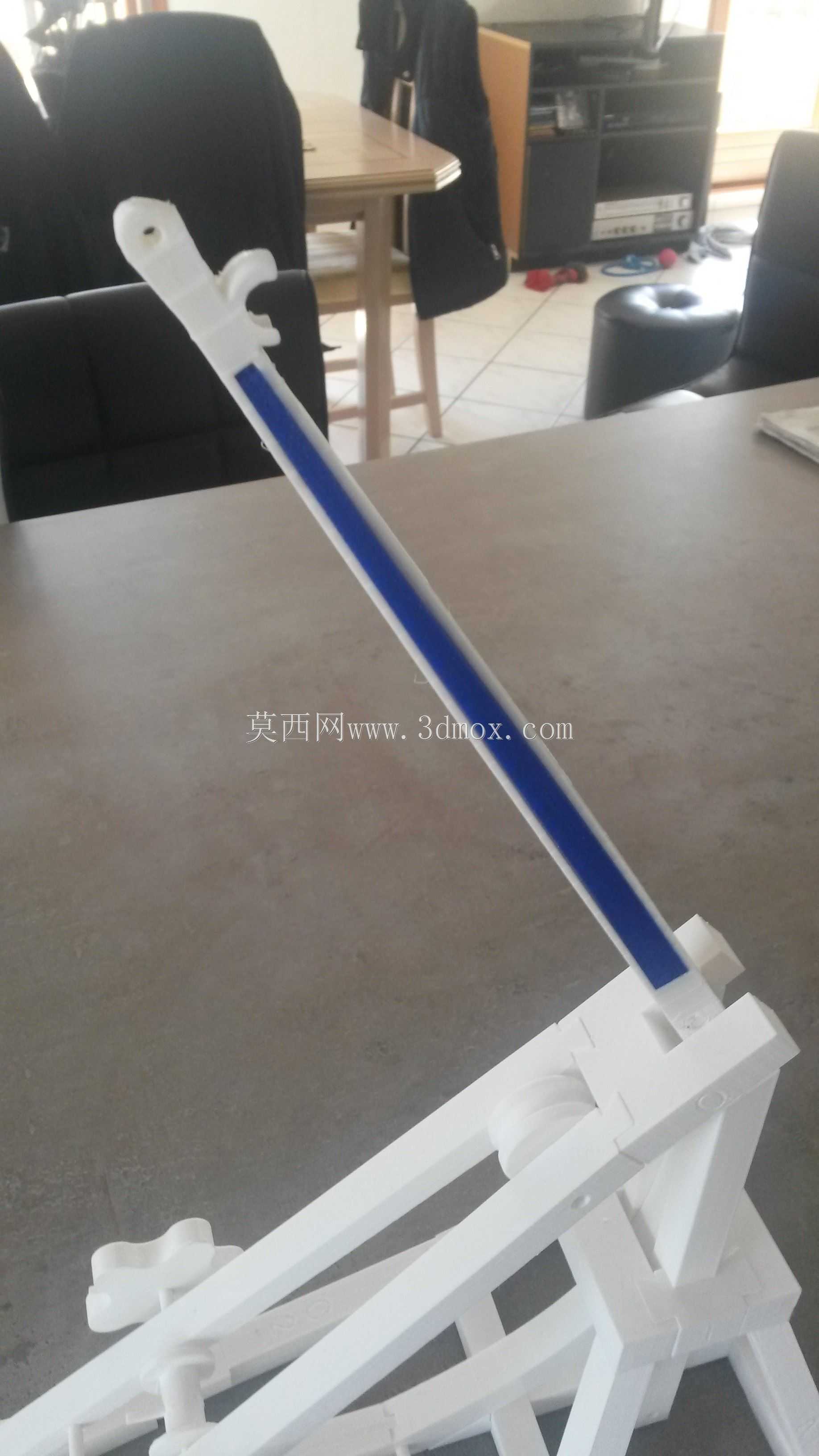

这是我参加“达芬奇装备挑战赛”的参赛作品。链接到创建：http://members.iinet.net.au/~rmine/Leonardo.htmlPrinting使用方法：FDM3D打印机：Utlimaker 2材料：M-ABS和Ninjaflex 3MM喷嘴直径：0.4mm层高：0.2mm打印时间：45小时处理：-一些印刷品不需要支撑，其他的就需要。—因为“木工”接缝，所以不需要工具或胶水-我选择了这个弹射器，因为我做了完全一样的一个月前，但它不是3D打印的这一次。所以我改变了一切。-首先我把它缩小到7米到500毫米。但我试着保持比例，使它坚固。-然后所有的接头都做了，使整个结构坚固。我向我父亲要了一些木工接头。-当然，我给接头留了一些公差，因为我在Solidworks中使用了方程系统，所以它很容易改变。现在公差是0,4嗯，是吗可以打印吗？-我用3D打印机打印了整个弹射器。为此，我用了M-ABS，最近买了一些。我对它的坚固印象深刻！-所以所有的零件都可以很容易地用FDM打印出来打印机。更新14/05：最后一次更新，弹射器工作了！为了证明这一点，一个弹射器射出一个9.5毫米ABS球的小视频。我想它走得太远了！更新08/05：正如我昨天所说，我已经打印了Ninjaflex上臂的核心部分（T2部分）。但由于T2的形状，它不起作用，我不得不切下一张幻灯片（见图）。我会把新的部分打印出来，看看能不能用。我还更新了函数的Zip文件弹射器更新07/05：我加了一个梯子，是达芬奇用来装弹射器的。明天（08/05）我还会打印ninjaflex镶嵌物和梯子。01/05更新：我已经打印了手臂和绞盘。而且很管用！！弹射器射出2-3米外的9.5毫米小球！但是手臂还没有完成，我刚刚用ABS打印了外部零件，我将在周三打印Ninjaflex零件（内芯）。更新30/04：我做了第6版的T2零件，但是有一个特别的版本。。T2部分的外部将采用ABS（1.5 mm宽）打印，而内芯采用Ninjaflex！我想这是最好的解决办法，这样弹射器就可以正常工作了。零件可以在文件夹“part T\u Simulation”-“part T Flexible Core”中看到。更新27/04：小更新，我做了5个不同版本的零件T2：我用10N，20N做了一个测试，其中一些是50N，看看它们是否会弯曲/中断。更新26/04：我用4种不同类型的手臂（T2部分）做了一些模拟，看看我需要做什么样的修改制作：在手臂上做一个凹槽，使它变小，变大…更新24/04：“弹射器功能”的压缩文件已经更新了。我已经打印了A1-A2-B1-B2-D-E-F-G-H-I-J-K-L-M-N-O-P-Q，到目前为止它看起来还不错，我会在下个月调整一些部件天。更新2004年4月23日：-T部分现在分为两部分：T1-T2。特别的是，原来的零件（T）已经弯曲了，所以它没有功能。。但是现在T2部分是直的，用围巾连接到T1部分，这样你就可以“给弹射器充电！在T2部分上刻了一个大槽，这样这个部分就不会断了！-我已经压缩了两个不同版本的弹射器：第一个是“弹射器没有功能”，第二个“弹射器功能”更新17/04：部分K-L-M-N现在打印，你可以看到图片在“库拉测试打印
