费斯托路由器配套等距打孔定位辅具

　　在定制橱柜安装的现场施工环节，柜体支架上的安装孔位精度直接决定层板、功能件的装配一致性，传统手工划线打孔的方式，很容易出现孔距偏差、孔位歪斜的问题，尤其是批量排布的等距孔，一旦单个孔位误差超过1mm，后续的导轨、五金件就会出现卡滞、装配错位的情况，需要反复扩孔修正，既拖慢施工进度，也会破坏柜体板材的结构强度。这套适配费斯托OF2200路由器的打孔附件，就是针对柜体支架32mm等距打孔的场景开发的现场施工辅具，核心作用是给路由器提供稳定的钻孔导向，让每一次下压钻孔的位置都保持固定间距，不需要反复测量划线，就能完成整排等距孔的加工。

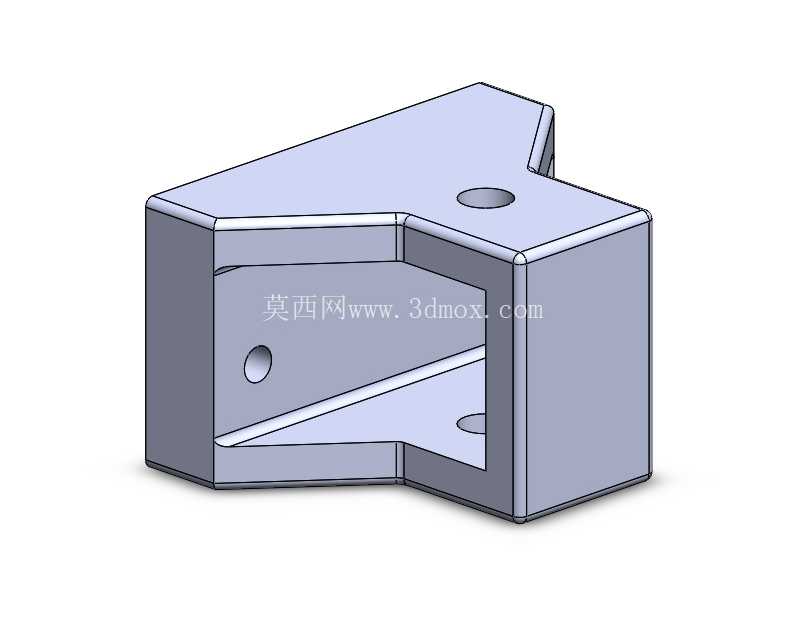

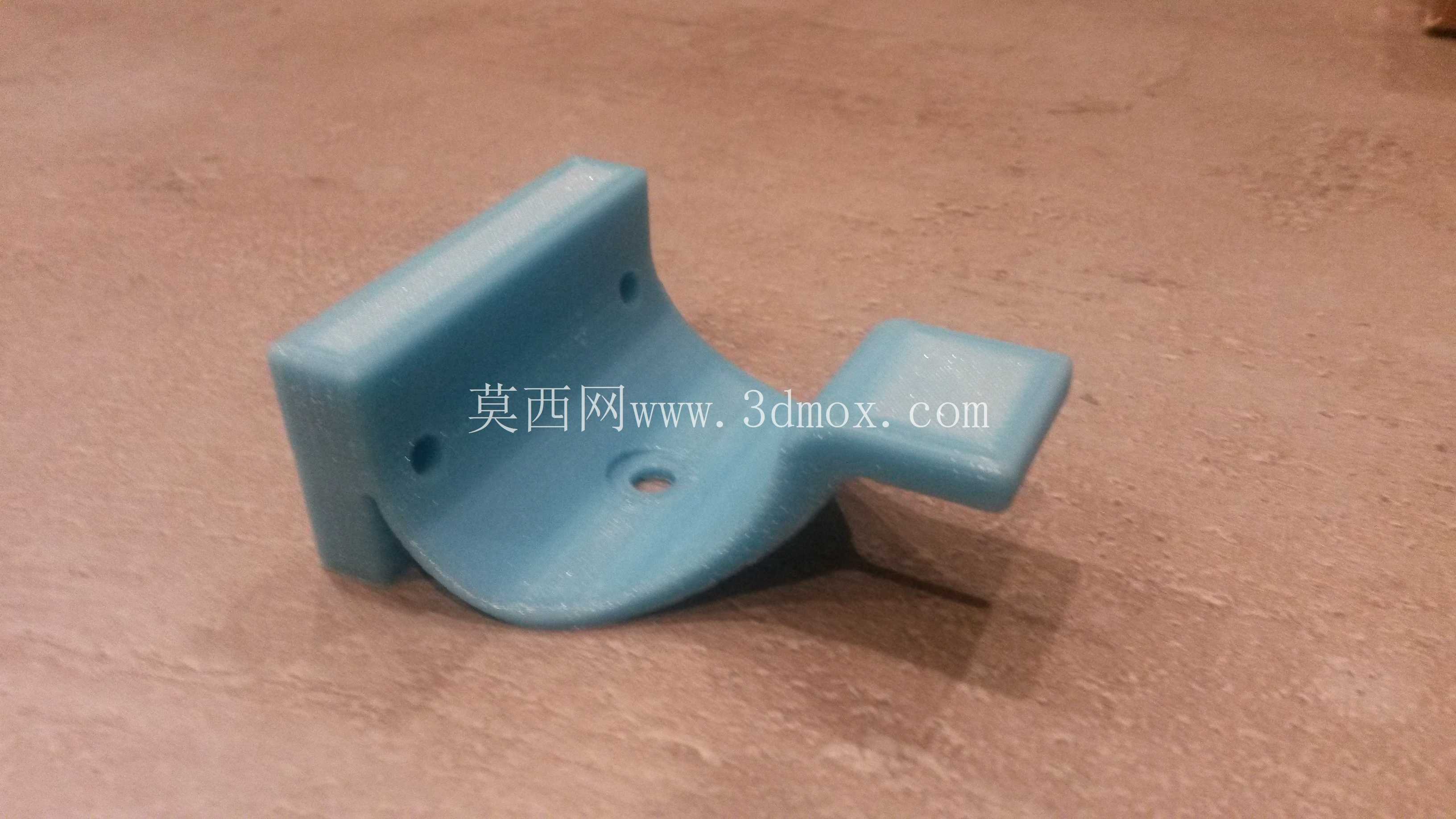

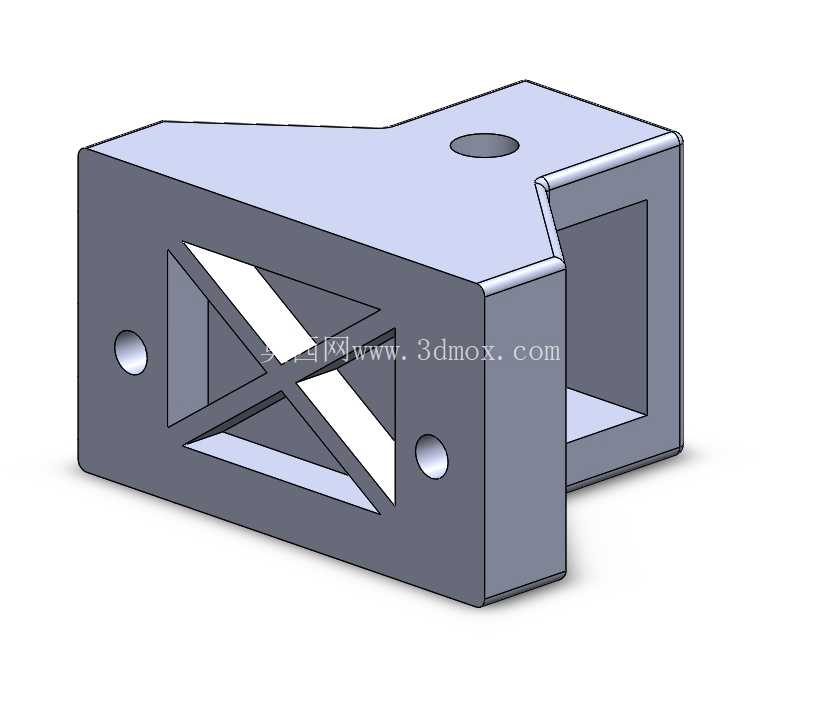

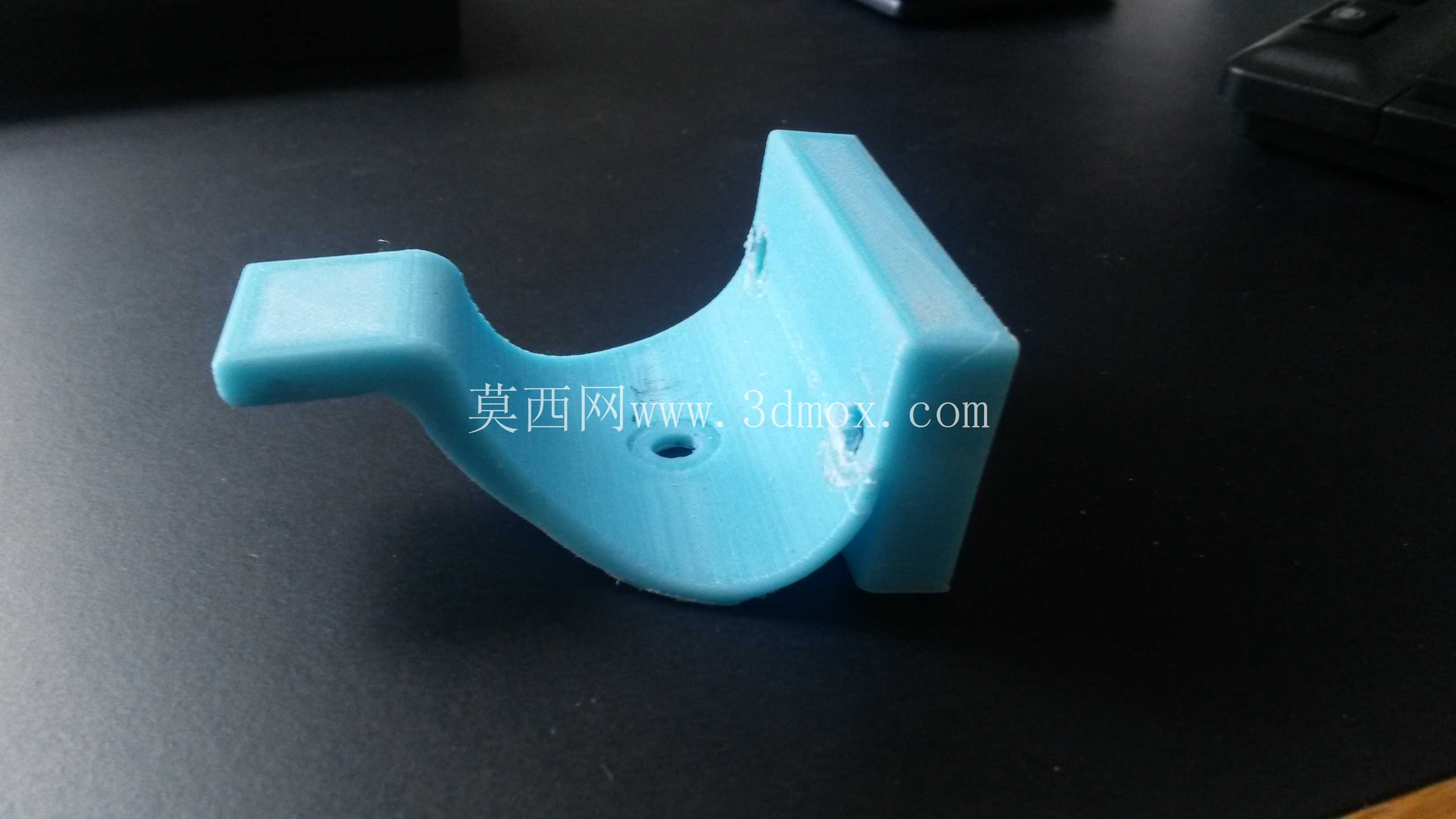

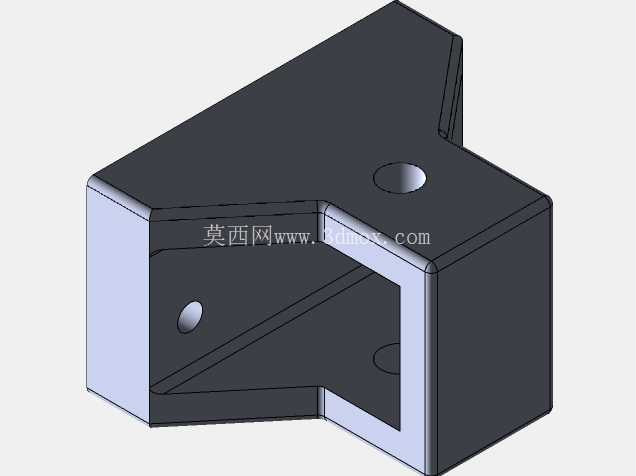

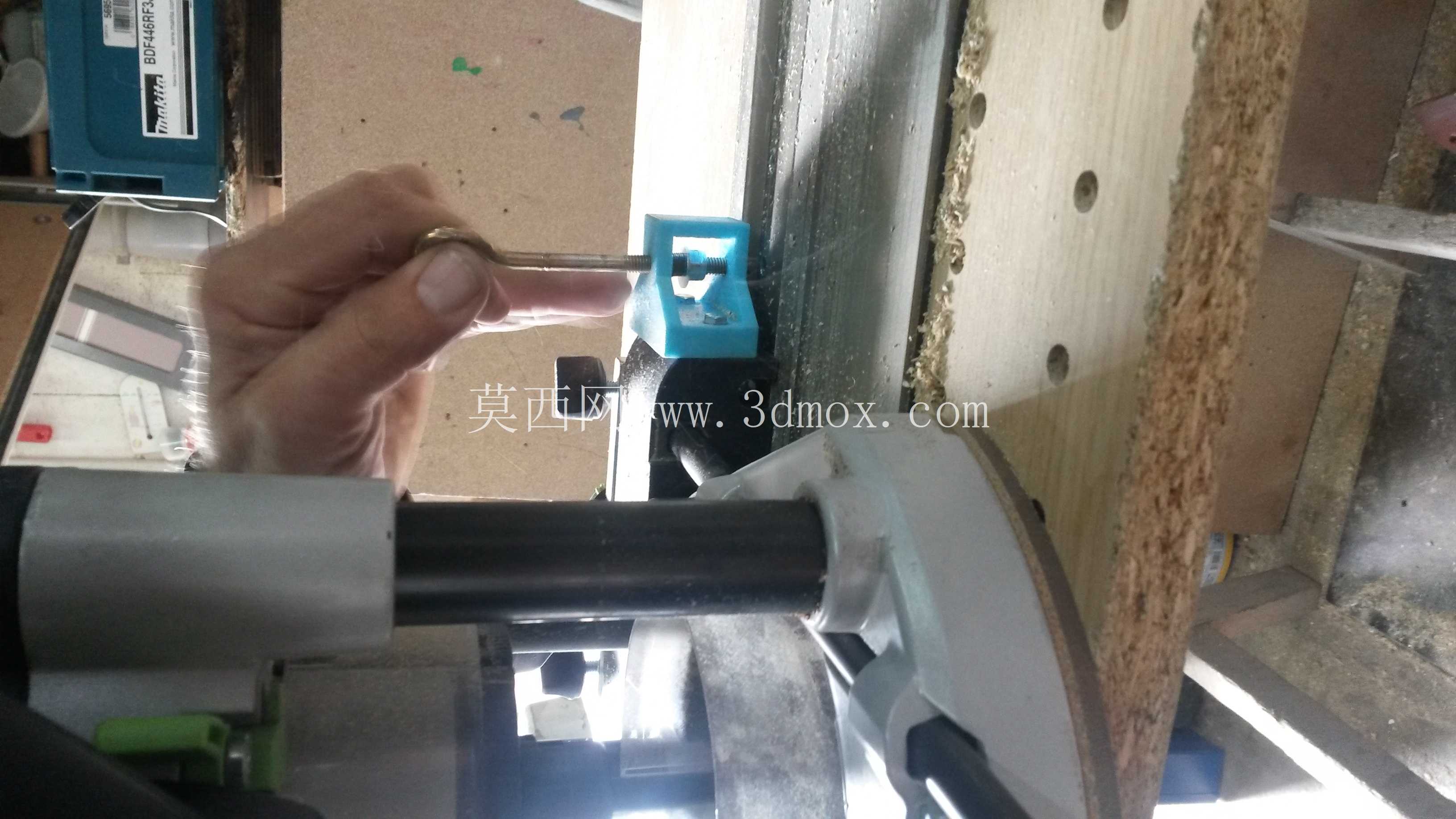

　　从结构设计来看，这套辅件采用卡扣式的快装结构，直接卡在配套的导轨上，不需要额外的螺丝锁紧，安装时只需要对准导轨的卡槽推入，就能完成和导轨的定位锁止，拆卸时拨动侧边的卡扣就能快速取下，适配现场频繁切换加工位置的作业需求。辅具和路由器的连接位置做了仿形的贴合面，刚好匹配费斯托OF2200路由器底座的轮廓，安装后路由器的钻头中心和辅具的导向孔中心完全重合，不会出现偏心偏移，保证钻孔的垂直度。导向孔的内径和常用的32mm系统打孔钻头直径做了间隙配合，间隙控制在0.1mm以内，既可以让钻头顺畅穿过，也能限制钻头的横向摆动，避免钻孔时出现扩孔、孔壁不光滑的问题。辅具上设置了弹性定位销，每完成一个孔的加工，向前滑动辅具到下一个位置时，定位销会自动卡入已经加工好的孔位里，自动锁定32mm的标准孔距，不需要人工测量间距，就能保证相邻孔的中心距误差控制在0.2mm以内，完全满足橱柜五金件的装配精度要求。最初的原型设计采用了弹簧复位的定位结构，在实际测试中发现，现场施工的木屑很容易进入弹簧的安装腔，导致弹簧卡滞失效，后续优化时把弹性结构改成了一体式的弹性卡扣，用工程塑料本身的形变实现定位销的伸缩，没有额外的细小零件，减少了木屑卡滞的风险，也降低了辅具的维护成本。

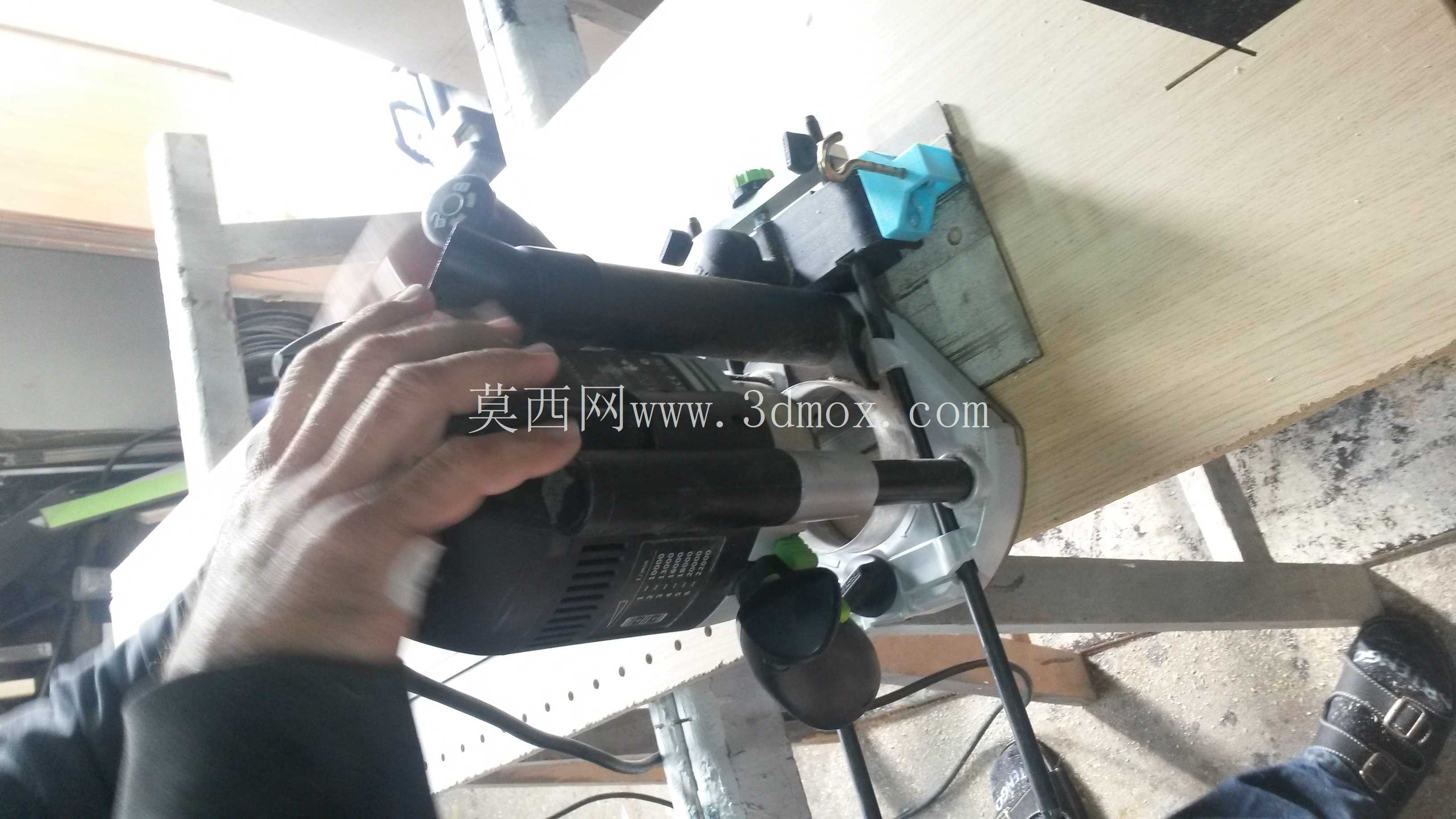

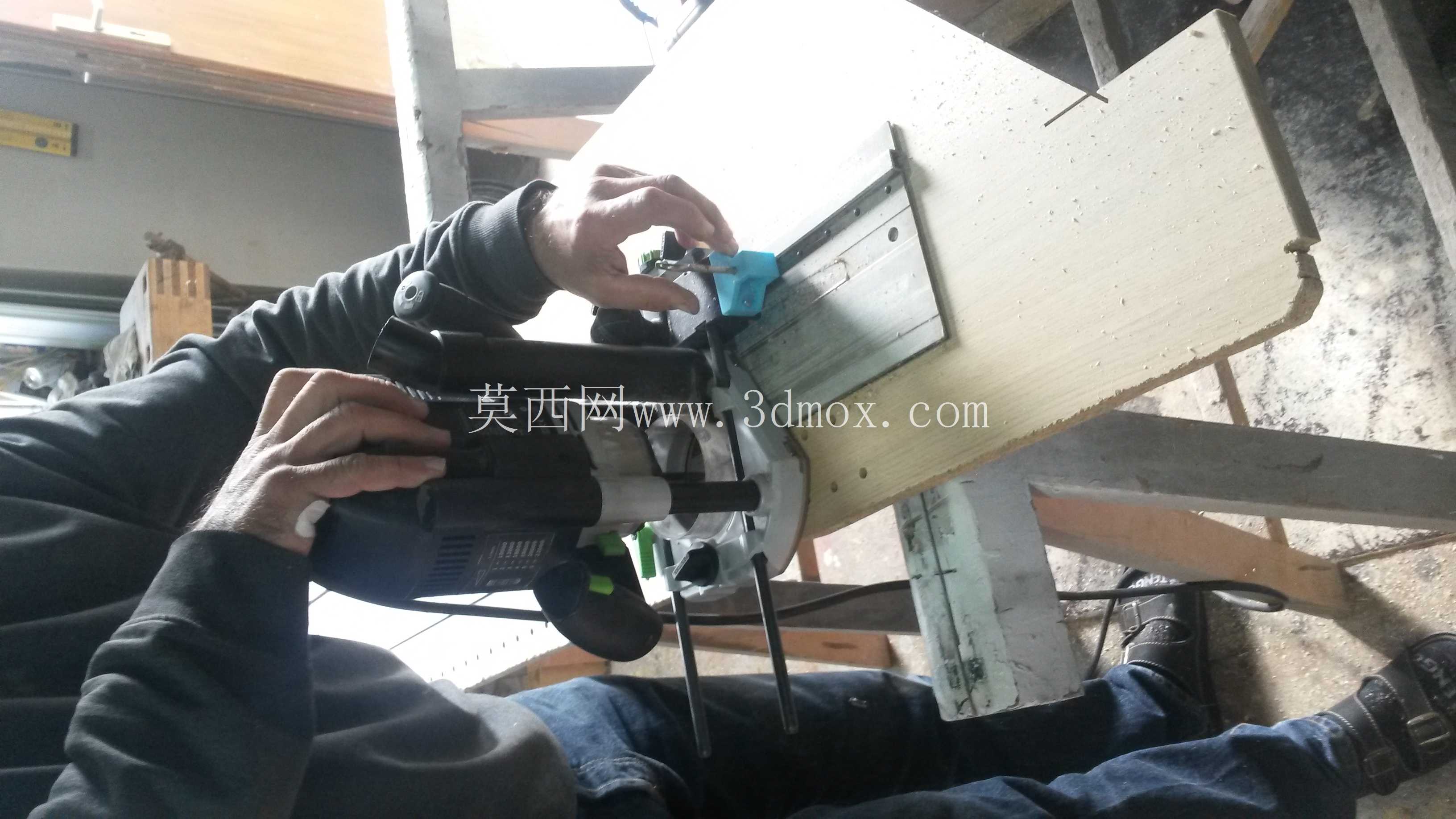

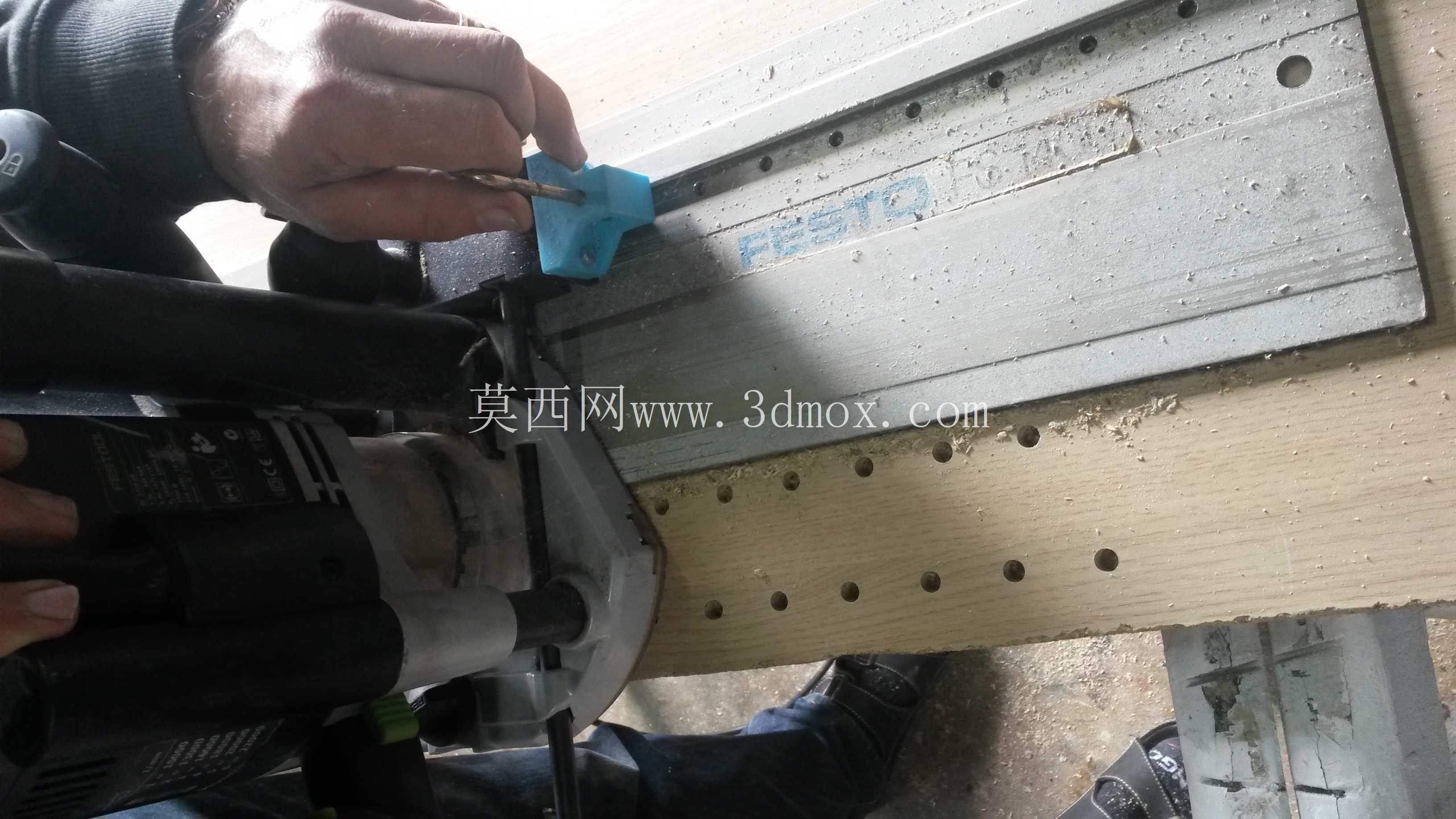

　　从安装边界来看，这套辅具适配的导轨宽度为标准的费斯托导轨尺寸，安装后辅具突出导轨表面的高度为42mm，不会和柜体的侧板、层板发生干涉，在深度方向的尺寸为68mm，刚好可以覆盖柜体支架的安装面宽度，加工时不需要额外调整辅具的前后位置，只要把导轨对齐支架的安装基准线，就能一次性完成整排孔的加工。在实际使用时，先把导轨固定在需要打孔的柜体支架上，确认导轨和支架边缘的平行度误差不超过0.3mm，再把安装好辅具的路由器卡入导轨，对准第一个孔位的标记位置下压完成钻孔，之后向前推动路由器，直到辅具的定位销卡入刚加工好的孔位，就可以进行下一个孔的加工，整个过程不需要反复测量划线，单排10个孔的加工时间可以从原来的15分钟缩短到3分钟以内，孔位的一致性也远高于手工划线的加工效果。

　　辅具的主体采用3D打印的工程塑料制作，和路由器接触的位置做了加厚处理，厚度达到5mm，可以承受钻孔时的下压力，不会出现形变断裂的问题，和导轨接触的滑动面做了0.2mm的凸起限位，滑动时不会出现左右晃动，保证进给过程中的位置精度。针对现场施工可能出现的磕碰情况，辅具的边角都做了R3的圆角处理，不会因为轻微磕碰出现崩边，也避免了尖锐边角划伤施工人员或者柜体板材的漆面。在加工不同深度的孔时，不需要拆卸辅具，直接调整路由器本身的深度限位结构即可，辅具的导向孔长度为15mm，足够给钻头提供初始导向，不会因为钻头伸出长度的变化影响导向精度。这套辅具除了适配橱柜支架的打孔作业，也可以用在衣柜、书柜等定制家具的32mm系统孔加工场景，只要搭配对应长度的导轨，就能完成不同长度支架的等距孔加工，不需要额外制作其他定位工装，大幅减少现场施工的辅助工具数量，降低施工人员的工具携带负担。
