3D打印机灯丝末端固定细丝夹结构设计

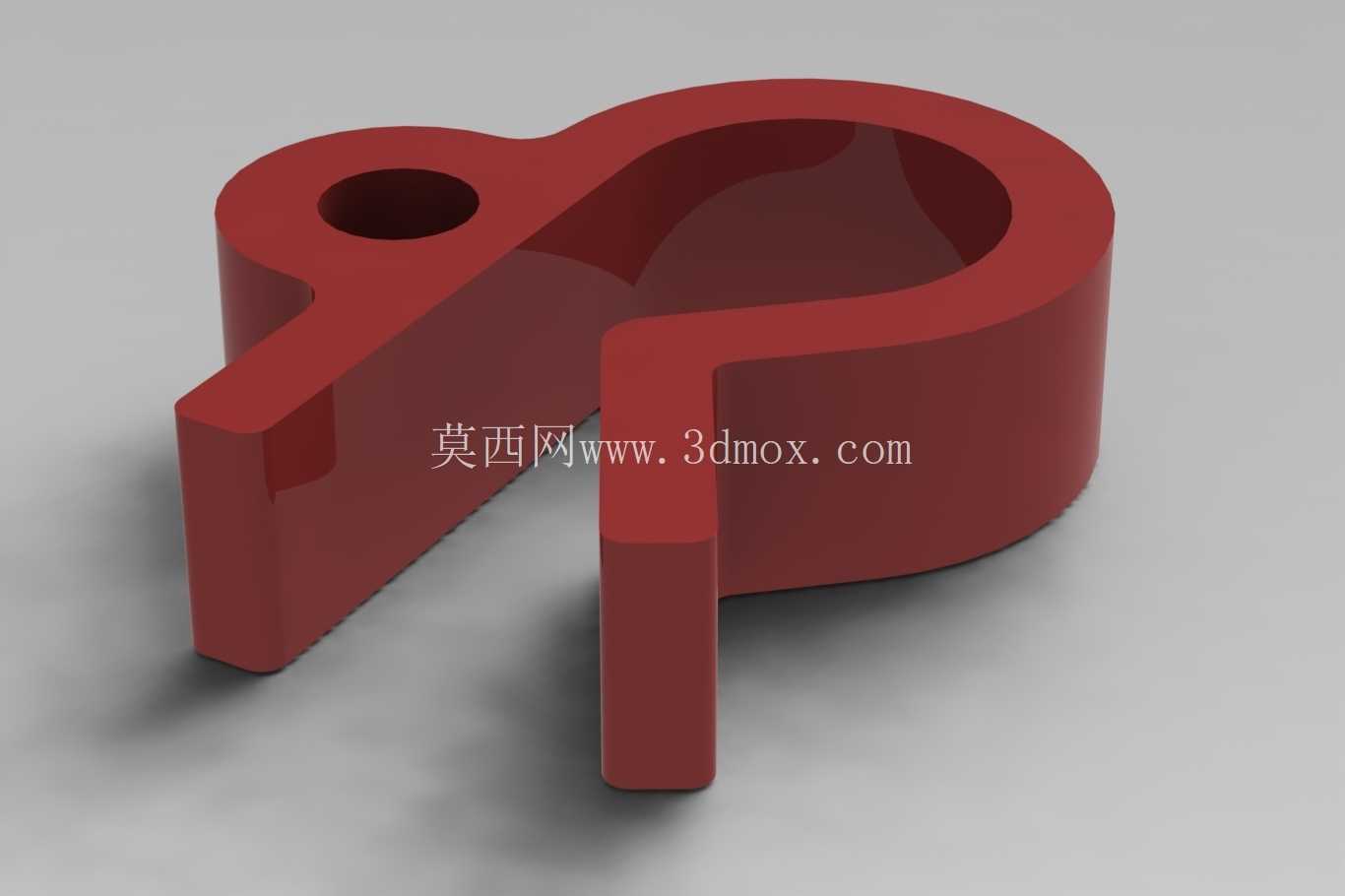

在桌面级FDM3D打印的日常作业场景里，耗材丝末端脱轴滑落是不少从业者都遇到过的实操问题——当料盘上的耗材即将用尽时，剩余的尾段如果没有可靠固定，很容易顺着料盘的转动惯性松脱滑落，要么卡在料盘与支架的缝隙里造成送料卡顿、断料停机，要么直接垂落沾染工作台面的灰尘、碎屑，导致后续送料时喷嘴堵塞，既打断打印进程造成工件报废，也会增加喷嘴清理、耗材损耗的额外成本。这款细丝夹的设计，正是针对这一高频实操痛点开发的小型辅助固定结构，核心作用就是在耗材即将用尽时，将灯丝末端可靠夹持在料盘线轴的边缘位置，避免尾段松脱滑落引发的各类打印故障。

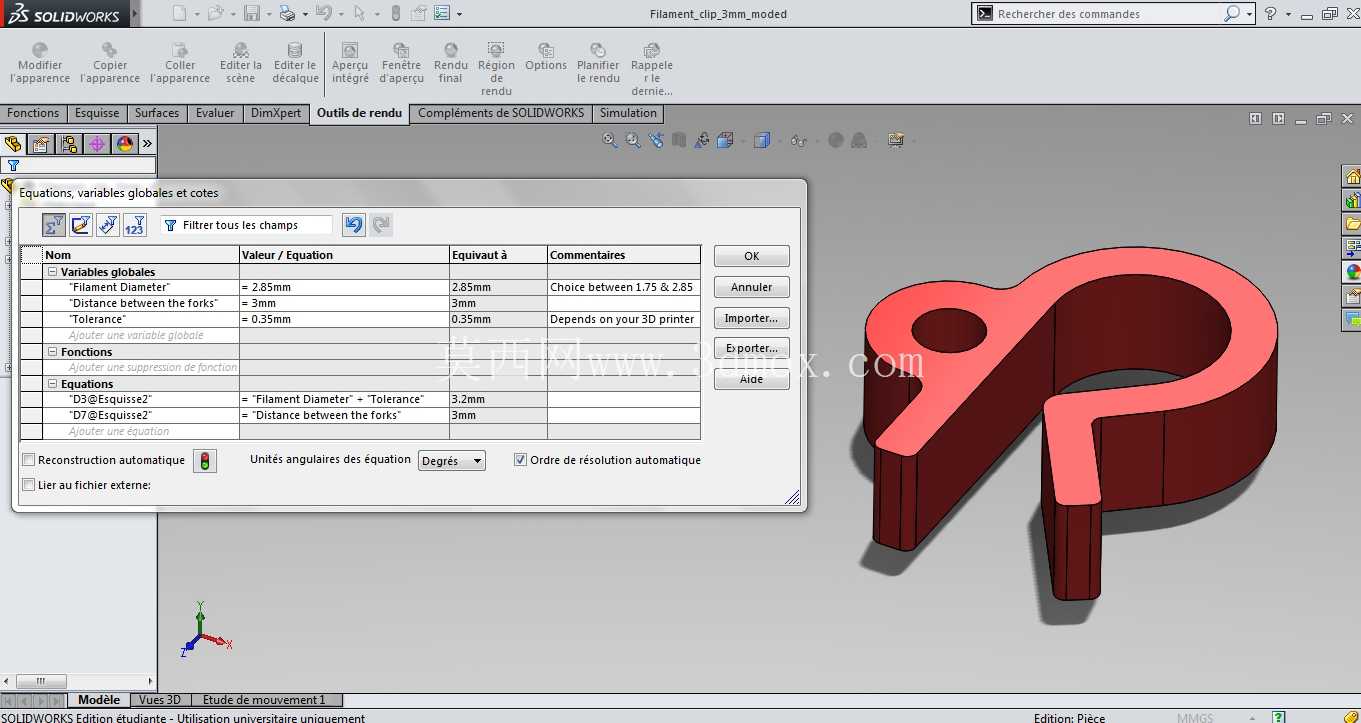

从功能适配性来看，设计阶段充分考虑了当前桌面级FDM设备常用的耗材直径规格，直接做了两种固定尺寸的适配版本，分别对应1.75mm和2.85mm两种主流耗材直径，能够覆盖绝大多数PLA、ABS、PETG等常用打印耗材的固定需求，不需要使用者额外做尺寸修改就能直接打印使用。除此之外还额外设计了带参数方程式的可调版本，结构建模时将夹持槽宽度、夹持力对应的卡扣过盈量、夹体与线轴贴合的弧度半径都设置为可驱动的关联参数，使用者可以根据自己手头料盘的实际边缘厚度、所用耗材的实际直径公差，直接修改对应参数就能快速生成适配自身使用场景的夹体结构，不需要从零开始绘制草图、重建特征，大幅降低了定制修改的建模成本。

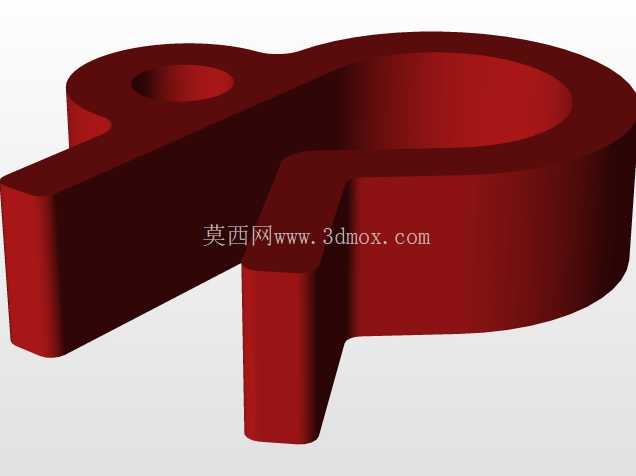

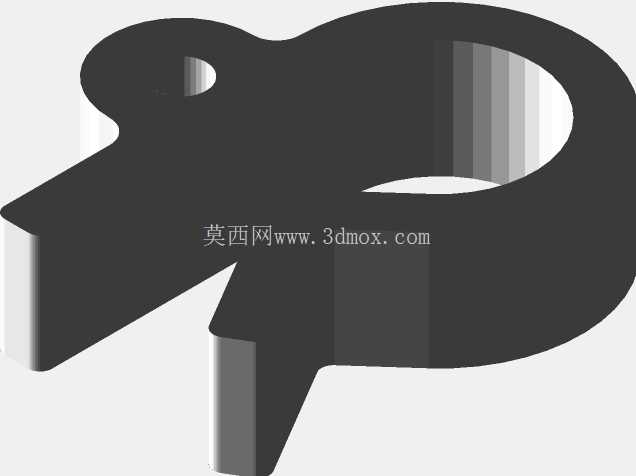

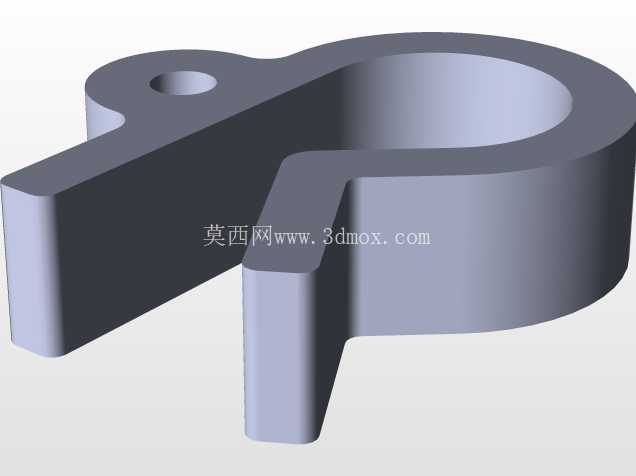

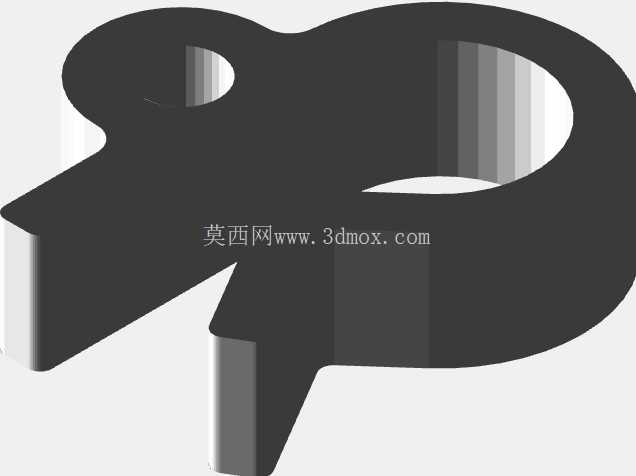

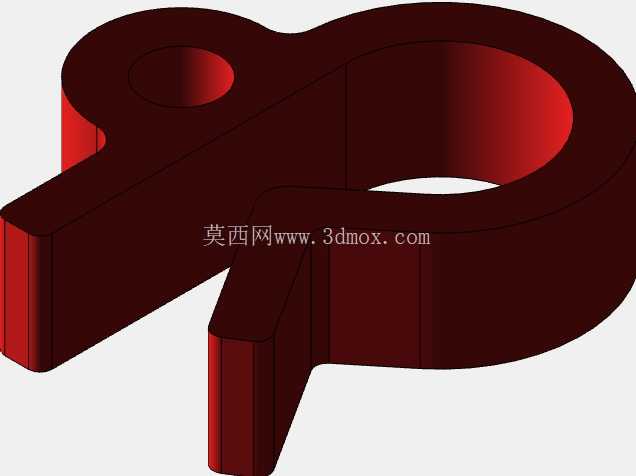

结构设计上没有采用多余的复杂特征，整体为一体化成型的卡扣式结构，不需要额外加装弹簧、转轴等金属配件，直接通过3D打印即可完成制作，打印时不需要添加支撑结构，摆放时将夹体的贴合平面朝下即可，能够有效减少打印后处理的工作量，也避免了装配环节带来的公差累积问题。夹体与线轴接触的贴合面做了与常规料盘边缘弧度匹配的曲面设计，安装时直接卡入线轴的边缘凸缘即可，不需要对原有料盘做任何打孔、粘接等破坏性改装，拆装都十分便捷，不会损伤原有料盘结构，也不会干扰料盘在料架上的正常转动。夹持灯丝的槽位做了微倒角导入设计，固定灯丝时不需要精确对准，顺着倒角就能将灯丝滑入夹持槽内，槽内的夹持面做了细微的防滑纹理处理，既能够提供足够的摩擦力避免灯丝从槽内滑脱，又不会因为夹持力过大夹扁耗材导致后续送料不畅，夹持力的大小经过反复调试，刚好可以固定住松弛的灯丝尾段，又不会在需要抽拉耗材时造成过大阻力。

安装边界方面，夹体整体的外轮廓尺寸控制得十分紧凑，安装后突出线轴边缘的厚度不到5mm，不会和料架的侧边、送料管的固定结构产生运动干涉，不管是封闭式的整机料仓还是开放式的桌面料架都能适配。夹体自身的重量极轻，卡装在线轴边缘后不会改变料盘整体的动平衡，不会因为局部重量偏差导致料盘转动时出现顿挫、拉扯耗材的情况，能够保证送料过程的张力稳定，避免因为送料张力波动出现打印层厚不均、拉丝等工件质量问题。在实际使用场景中，除了固定耗材尾段的核心作用外，这款夹体也可以在更换耗材时临时固定剪断的耗材端头，避免耗材头回缩到料盘内部造成找头困难，也能在设备长时间停机时固定外露的耗材端头，避免耗材长时间暴露在空气中受潮、沾灰，有效延长耗材的存放使用寿命。

从建模逻辑来看，整个结构的特征树十分简洁，基础特征采用拉伸凸台构建夹体的主体结构，贴合线轴的曲面通过等距曲面命令生成，保证与常规料盘凸缘的贴合间隙控制在0.2mm以内，既能够顺利卡装，又不会因为间隙过大出现松脱晃动。夹持槽的尺寸通过全局方程式关联，当修改耗材直径参数时，槽宽、夹持壁的厚度、卡扣的过盈量都会自动同步更新，不需要逐个修改特征尺寸，参数化的设计逻辑也方便后续使用者根据自己的特殊需求做二次迭代，比如针对更粗的3mm耗材、或者特殊规格的定制料盘做快速适配。整个结构没有薄壁、锐角等容易打印失效的特征，最小壁厚都控制在1.5mm以上，即便是使用0.4mm的常规喷嘴、0.2mm层厚的普通打印参数，也能够顺利打印出强度足够的夹体，不需要使用高强度工程塑料，普通PLA材质打印的夹体就能够满足长期反复使用的强度需求，使用成本极低。
