公寓建筑采暖通风系统三维布局设计

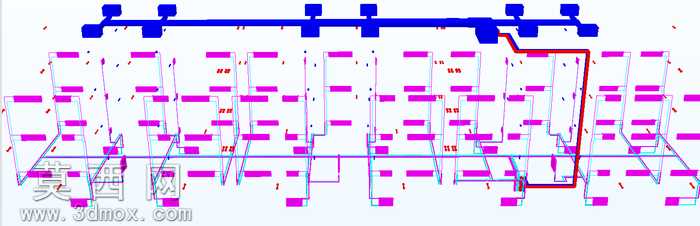

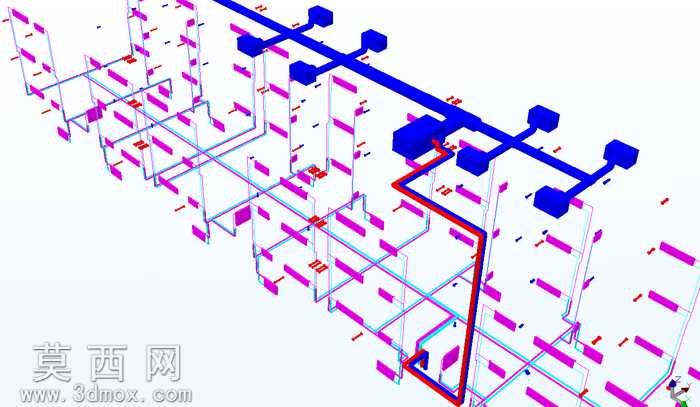

本作品为公寓建筑配套的采暖与通风系统三维建模成果，建模过程依托建筑信息模型平台完成，首先依据公寓建筑的平面布局、层高参数、功能分区划分，确定暖通系统的整体路由走向，先完成主干管路的定位排布，再逐层拆分支管路的走向与点位布置。建模过程中对不同功能的管路做了明确的视觉区分，蓝色管路对应送风主干通道，红色管路对应采暖供热回路，洋红色线条对应各房间末端的送风支管与风口点位，所有管路的弯折角度、连接节点都严格遵循暖通施工的规范要求，避免出现直角急弯、管路冲突等不符合实际施工逻辑的问题。材质设置上，金属风管采用哑光金属质感材质，采暖管道采用带保温层的哑光红色材质，末端风口采用浅灰色塑料质感材质，不同构件的材质区分清晰，能够直观呈现系统的组成结构。结构设计层面，主干管路沿建筑公共区域的吊顶空间排布，尽可能减少对住户室内空间的占用，支管路从主干管引出后沿墙体或梁下空间延伸至各个房间的送风口与采暖末端，所有管路的交汇节点都做了连接件的细化建模，清晰展示三通、弯头、变径接头等配件的安装位置。设计思路围绕公寓建筑的暖通需求展开，兼顾系统的送风均匀性、采暖供热的均衡性，同时考虑后期施工安装的可行性与维护检修的便利性，通过三维建模的方式提前排查管路与建筑结构、其他机电管线的碰撞问题，在设计阶段就优化管路走向，减少后期施工中的变更调整。模型完整还原了整个公寓楼层的暖通系统全貌，从顶层的主干管到各房间的末端点位都做了精细化建模，能够直观展示整个系统的拓扑结构与空间布局，可用于暖通设计方案展示、施工技术交底、运维阶段的系统查询等场景，帮助相关人员快速理解整个采暖通风系统的构成与走向。
