私人住宅通风制冷暖通系统三维设计

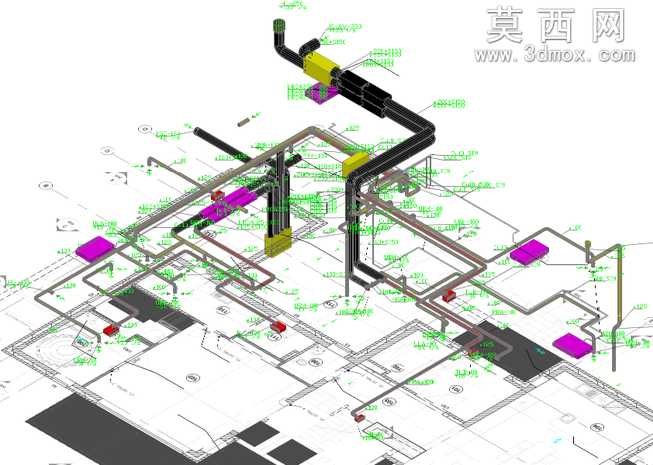

本作品为私人住宅建筑的通风与制冷项目BIM三维设计成果，依托三维建模技术完整还原建筑内部暖通系统的全链路布局，建模过程严格匹配住宅建筑平面图纸的空间尺度，将通风管路、制冷管线、功能阀件、末端设备等构件按照实际工程安装逻辑进行精准排布。建模阶段首先完成住宅建筑平面基底的参照对齐，确保所有管线的走向完全贴合建筑墙体、梁柱、功能分区的空间边界，避免管线与建筑结构产生碰撞冲突；针对不同功能的管路采用差异化的材质与色彩区分，其中主送风管道采用深色硬质管材材质表现，分支冷媒管路搭配对应色彩标识，末端风口、控制阀门、功能机组等构件均按照工程实物的外观特征赋予对应材质，金属管路的哑光质感、阀件的金属光泽、设备机组的外壳肌理都在模型中得到清晰呈现。模型完整梳理了暖通系统的层级结构：从核心制冷通风机组出发，主管道沿建筑公共区域的吊顶空间排布，通过分支管路将冷风输送至各个功能房间，每个分支节点都设置了对应的控制调节构件，管路的转弯半径、连接方式、坡度设置均符合暖通工程的施工规范要求，同时在建模过程中完成了多专业管线的碰撞校验，提前规避了管路与建筑结构、其他机电管线的交叉冲突。设计过程中充分考虑住宅空间的使用需求，在保证通风制冷效果覆盖所有功能区域的前提下，尽可能优化管线路由，减少不必要的管路弯折，降低系统运行的风阻与能耗，同时将主干管路集中布置在公共区域的隐蔽空间，减少对住宅室内净高的占用，兼顾系统功能性与空间美观性。整个模型完整呈现了住宅暖通系统从核心设备到末端风口的全流程布局，构件之间的连接逻辑清晰，空间定位精准，可直观展示整套通风制冷系统的安装排布方案，为实际工程的施工交底、管线综合调整提供直观的三维参照。
