商业购物中心冷站暖通系统三维设计

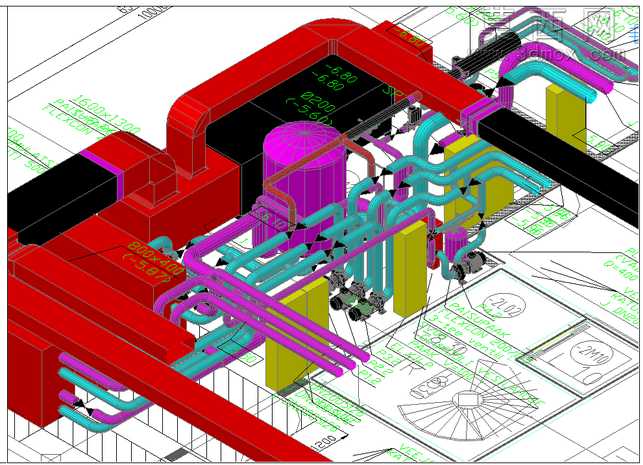

本作品为商业购物中心配套冷站的全专业三维BIM模型，采用三维参数化建模方式完成整体搭建，完整还原冷站内部所有设施的空间布局与连接关系。建模过程中严格遵循暖通空调系统设计规范，对不同功能的管线采用差异化色彩材质区分：红色构件对应大尺寸主送风管道，紫色、青蓝色管线分别对应不同压力等级的冷冻水供回水管路，黄色构件为换热与过滤功能单元，黑色构件为强电桥架与排风主管道，通过材质色彩的明确区分，可快速识别不同系统的走向与接驳关系。模型搭建阶段充分考量管线综合排布原则，对交叉管线进行碰撞检测与优化调整，避免管线翻弯过多导致的阻力损失，同时预留充足的设备检修操作空间，确保后期运维阶段人员可顺畅通行、完成设备检修与部件更换作业。模型中完整还原了冷站内的核心设备布局，包含循环水泵、分集水器、换热机组、过滤装置等核心设施，所有设备接口与管线的接驳位置均按照实际工程尺寸精准对位，管道的管径标注、标高信息均与二维施工图纸一一对应，可直接用于指导现场施工安装。设计过程中以二维施工图纸为基础依据，通过三维可视化的方式校验二维设计中存在的空间冲突问题，提前规避施工阶段可能出现的管线打架、设备安装空间不足等问题，大幅降低现场施工的返工成本。模型整体结构层级清晰，不同系统的构件均做了独立分组管理，可根据查看需求单独隐藏或显示特定系统，方便设计交底、施工交底以及后期运维阶段的信息查询，对于商业建筑冷站的BIM正向设计、施工模拟都具备较高的参考价值。
