燃气锅炉散热器采暖系统三维布局设计

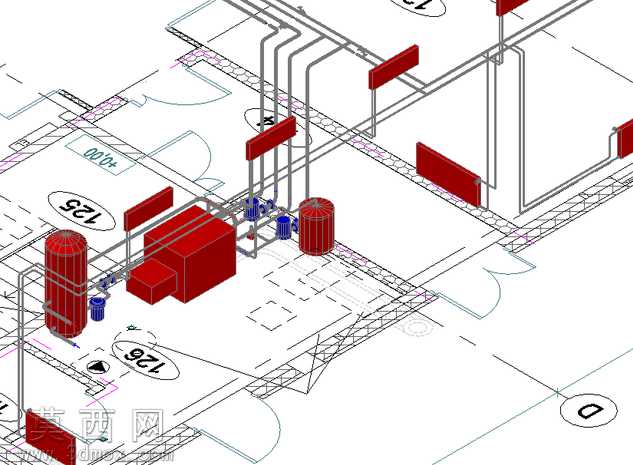

本作品为散热器采暖系统搭配燃气锅炉的三维布局设计，依托三维建模软件完成全场景1:1比例搭建，完整还原建筑内部采暖系统的管线走向、设备排布与空间位置关系。建模阶段首先依据建筑平面底图确定基准坐标系，对建筑内部的墙体轮廓、空间分区进行轻量化建模，为后续采暖设备与管线布置提供准确的空间参照。针对核心供热设备燃气锅炉，建模时还原了其圆柱形罐体、配套控制箱体、附属连接阀组的结构特征，对罐体表面的肋片结构、阀件的接口尺寸做了精细化处理，材质设置上为锅炉罐体赋予哑光金属红材质，还原实体设备的外观质感，配套管道则根据介质流向区分材质属性，供水管采用亮面金属材质，回水管搭配哑光金属质感，便于直观区分管路功能。散热器部分按照建筑房间的采暖需求，沿墙体合理排布，每个散热器的接口位置与支管走向做了精准对位，避免管线出现交叉干涉问题。管线建模过程中严格遵循暖通设计规范，控制管线的转弯半径、坡度走向，对主立管、水平干管、入户支管的层级关系做了清晰梳理，通过不同管径的参数设置匹配实际采暖系统的水力分配要求，同时在管线关键节点添加阀门、仪表等附属构件，还原真实系统的控制逻辑。整体模型采用轴测视角展示，搭配半透明的建筑平面底图，既清晰呈现采暖系统的整体布局，又能直观体现设备与建筑空间的对应关系，渲染阶段采用均匀的环境光照，突出管线与设备的轮廓结构，红色的设备主体与灰色的管线、线框式的建筑底图形成明确视觉区分，便于设计人员快速核查系统布局的合理性，校验管线排布是否存在碰撞问题，也可用于采暖方案的可视化展示与技术交底，帮助施工人员快速理解系统的安装逻辑与空间位置要求。
