立式超声波塑料熔接焊接设备结构

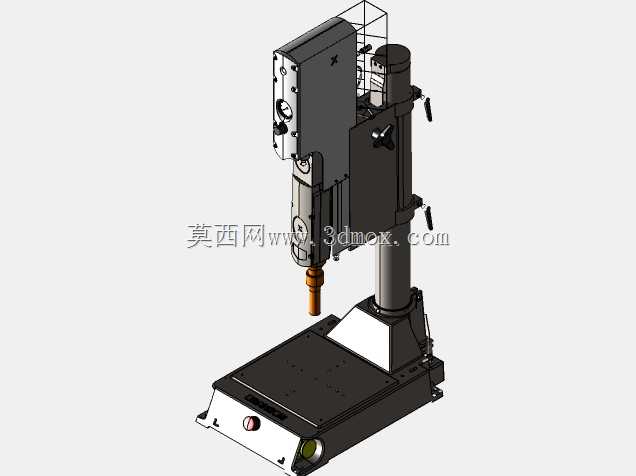

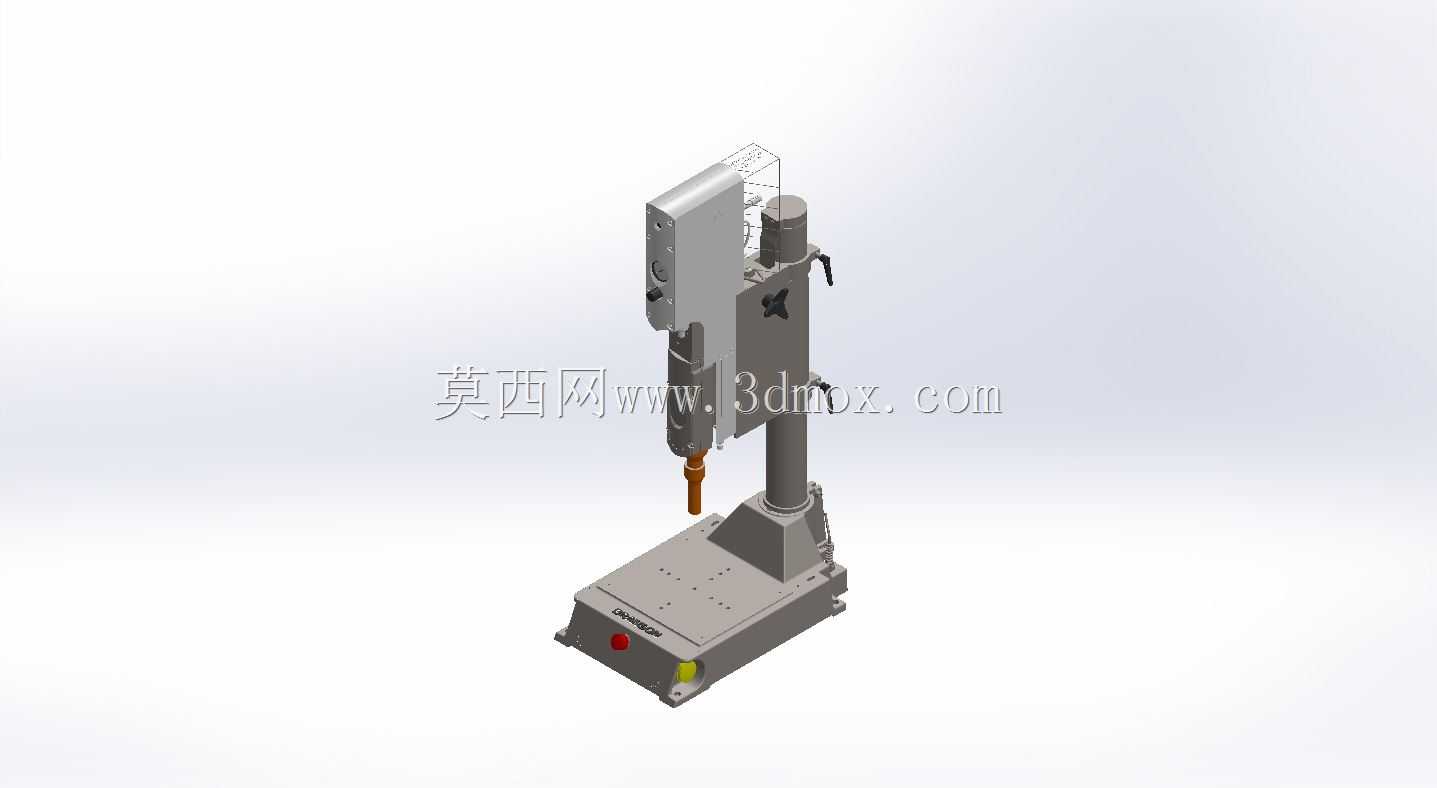

这款立式结构的超声波焊接设备，主要面向塑胶制品加工领域的熔接工序，常见应用场景覆盖消费电子塑胶外壳封装、日用塑料制品拼接、汽车内饰塑胶件焊接、医疗耗材无菌熔接等多个生产场景，能够在不添加粘接剂、不引入额外热源的前提下，依靠高频振动传导让塑胶接触面瞬间熔融压合，焊接后的工件接缝强度接近母材本体，且加工过程无异味、无多余耗材，适配中小批量多品类的塑胶件生产需求。设备整体采用立柱式悬臂布局，底座为厚重的铸铁加工平台，表面预留多组T型安装槽位，可根据待加工工件的外形尺寸定制配套工装夹具，安装时只需将工装通过螺栓锁紧在平台槽位内，即可快速完成换型适配，底座底部预留可调支撑脚，可根据车间地面平整度调整设备水平度，避免高频作业时设备出现共振偏移。立柱部分采用加厚方钢加工而成，表面做硬氧耐磨处理，机头组件可沿立柱导轨做上下行程调节，调节范围覆盖0到180毫米区间，能够适配不同高度的工件加工需求，机头内部集成换能器、调幅器与焊头组件，输出端的焊头可根据工件焊缝形状做定制更换，锁紧结构采用快拆式设计，换型时无需复杂工具即可完成焊头拆装。设备操作区域集中在机头侧方与底座前端，启动开关、急停按钮、参数调节旋钮均布置在操作人员伸手可及的位置，作业时操作人员只需将待焊接工件放置在工装内定位，双手触发启动开关即可完成自动焊接流程，设备内置过载保护、过流保护模块，长时间连续作业时可自动监测换能器温度，避免超负荷运行损坏核心组件。设计过程中重点考量了作业稳定性与操作便捷性的平衡，将重心控制在底座区域，降低高频振动时机身的晃动幅度，机头的升降导轨采用预压式线性导轨，重复定位精度控制在0.02毫米以内，能够保证每次焊接的焊头压合位置一致，避免出现焊缝偏移、压合深度不均的问题。设备的安装边界预留充足的操作空间，后方预留气源与电源接口位置，侧面预留散热通风槽，可直接布置在生产流水线旁作为独立工位使用，无需额外搭建配套安装框架，接入220V民用电源与0.5-0.7MPa压缩空气即可正常投产使用，适配多数中小加工厂的车间配套条件。
