车用多片摩擦式离合器传动总成结构

多片式离合器作为动力传动系统中的核心切换部件，广泛应用在乘用车辆传动系统、工业变速传动装置、电动工具扭矩限制机构等场景中，核心作用是在动力传输路径中实现主动端与从动端的平顺接合与彻底分离，满足设备运行过程中的动力通断、扭矩过载保护、变速档位切换等实际工况需求。在车用场景下，该部件布置在发动机飞轮与变速器输入轴之间，车辆起步时通过摩擦片的逐步滑磨实现动力平顺接合，避免传动系统承受刚性冲击；换挡过程中快速切断动力传递，减少齿轮副之间的转速差，降低换挡打齿风险；当传动系统承受过大冲击扭矩时，摩擦片之间会产生可控滑磨，吸收瞬时冲击载荷，保护发动机、变速器等核心传动部件不受损坏。

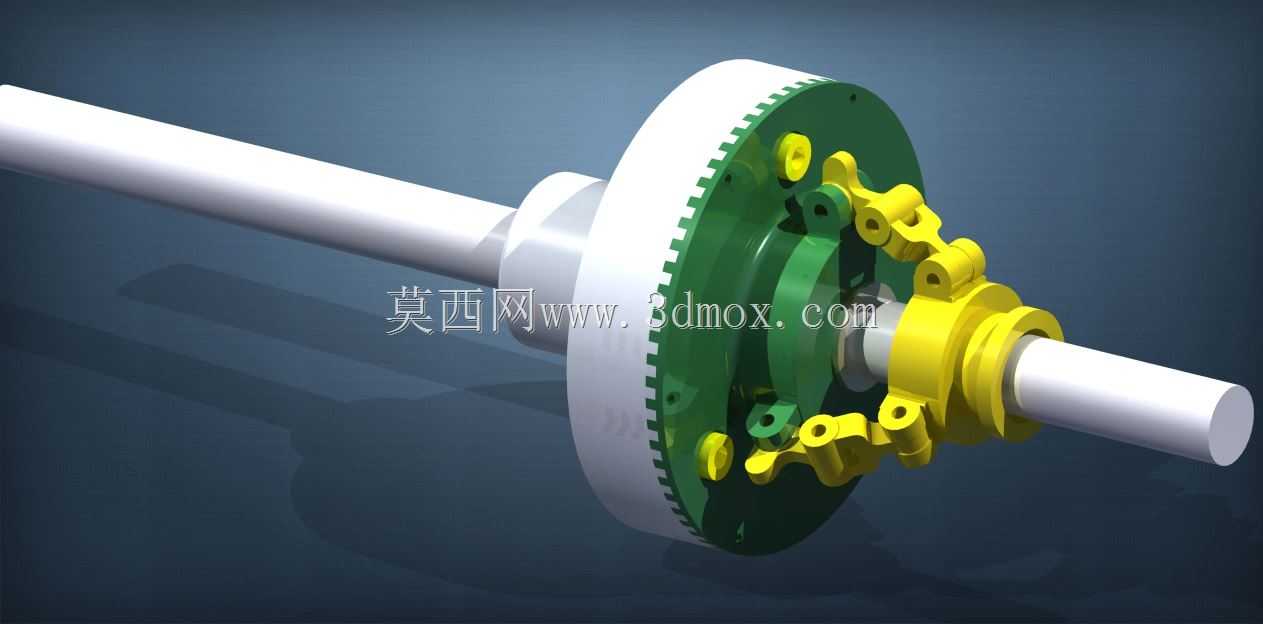

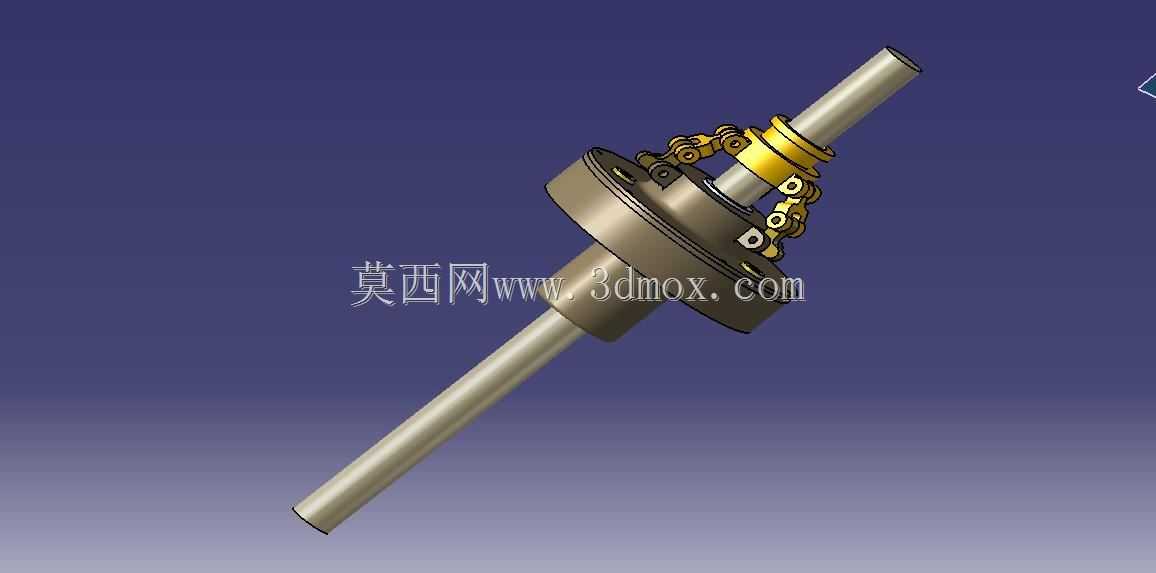

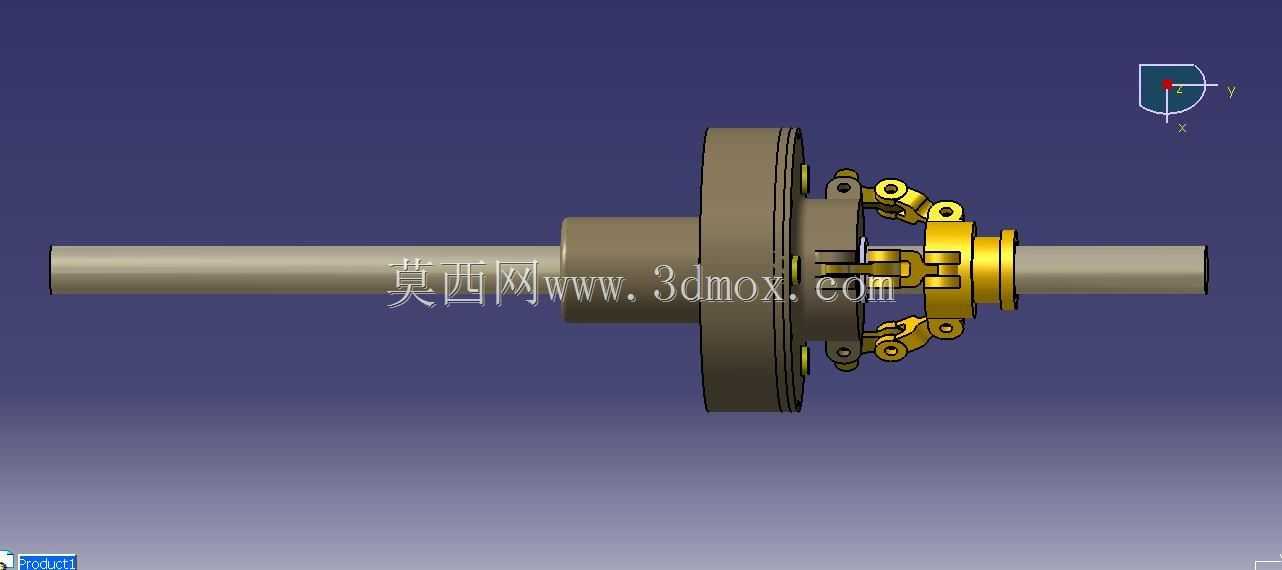

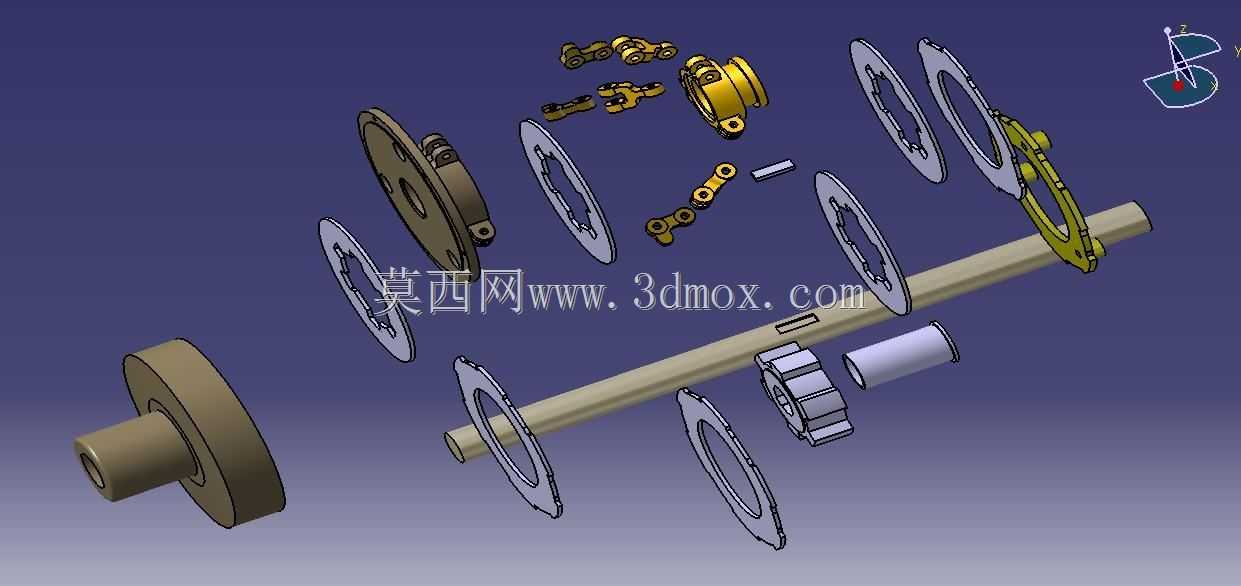

该多片离合器总成采用轴向叠片布置结构，沿传动轴轴向依次排布主动摩擦片、从动摩擦片、压紧机构、分离杠杆组件与复位弹性元件，主动摩擦片通过外花键与离合器壳体连接，随主动轴同步转动，从动摩擦片通过内花键与从动传动轴连接，可沿轴向自由滑动。当压紧机构施加轴向压紧力时，主从动摩擦片之间产生足够的静摩擦力，将主动端的扭矩完整传递至从动端；当分离机构动作时，分离杠杆带动压盘反向移动，解除摩擦片之间的轴向压力，主从动部件之间失去摩擦力约束，动力传递路径被切断。

设计过程中重点匹配了摩擦片的有效接触面积与压紧弹簧的预紧力参数，根据额定传递扭矩的需求计算摩擦片的对数，确保在额定工况下摩擦片不会出现异常打滑，同时预留15%左右的扭矩储备系数，兼顾传动效率与过载保护能力。分离杠杆的杠杆比经过反复校核，保证分离行程在合理范围内，踏板操作力符合人机工程要求，避免操作力过大增加驾驶员劳动强度，同时避免分离行程不足导致离合器分离不彻底、换挡卡滞的问题。

总成采用同轴穿轴式安装结构，输入轴与输出轴保持严格的同轴度设计，安装边界以传动轴轴线为基准，径向最大轮廓为离合器压盘的外圆尺寸，轴向安装尺寸覆盖从主动端连接法兰到从动端轴伸的总长度，安装时需保证压盘端面与传动轴轴线的垂直度公差，避免压紧力分布不均导致摩擦片偏磨、抖动等问题。摩擦片采用耐磨摩擦材料制作，具备良好的热稳定性与摩擦系数一致性，长时间滑磨工况下不会出现摩擦系数骤降的热衰退问题，压紧弹簧采用均匀圆周布置方式，保证整个摩擦面的压紧力均匀分布，避免局部压力过大导致摩擦片异常烧损。分离机构的铰接点采用耐磨衬套设计，减少长期往复动作带来的铰接磨损，保证离合器长期使用后的分离行程一致性，降低维护调整频率。
