高空作业绘画喷涂无人机机架结构设计

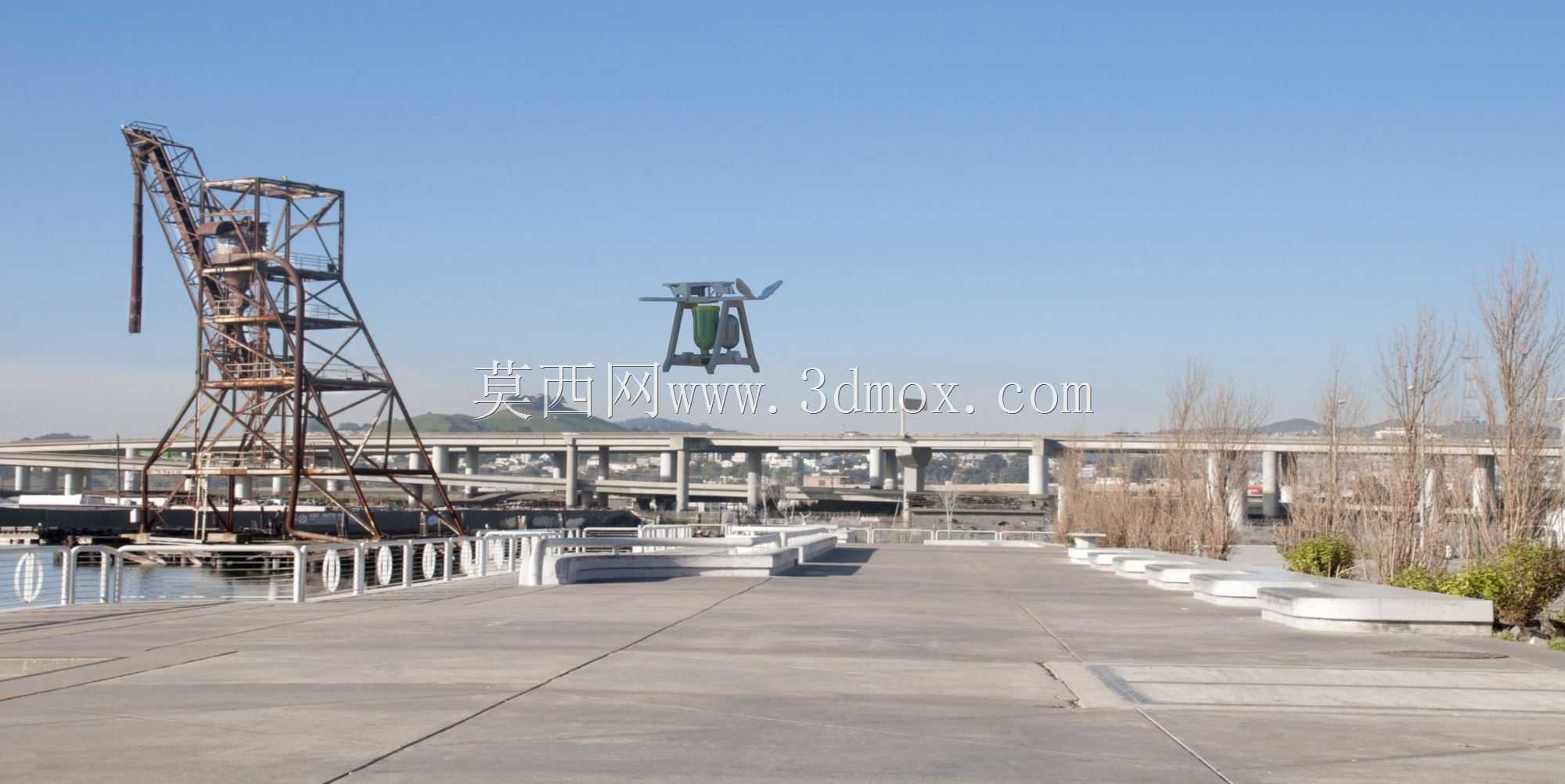

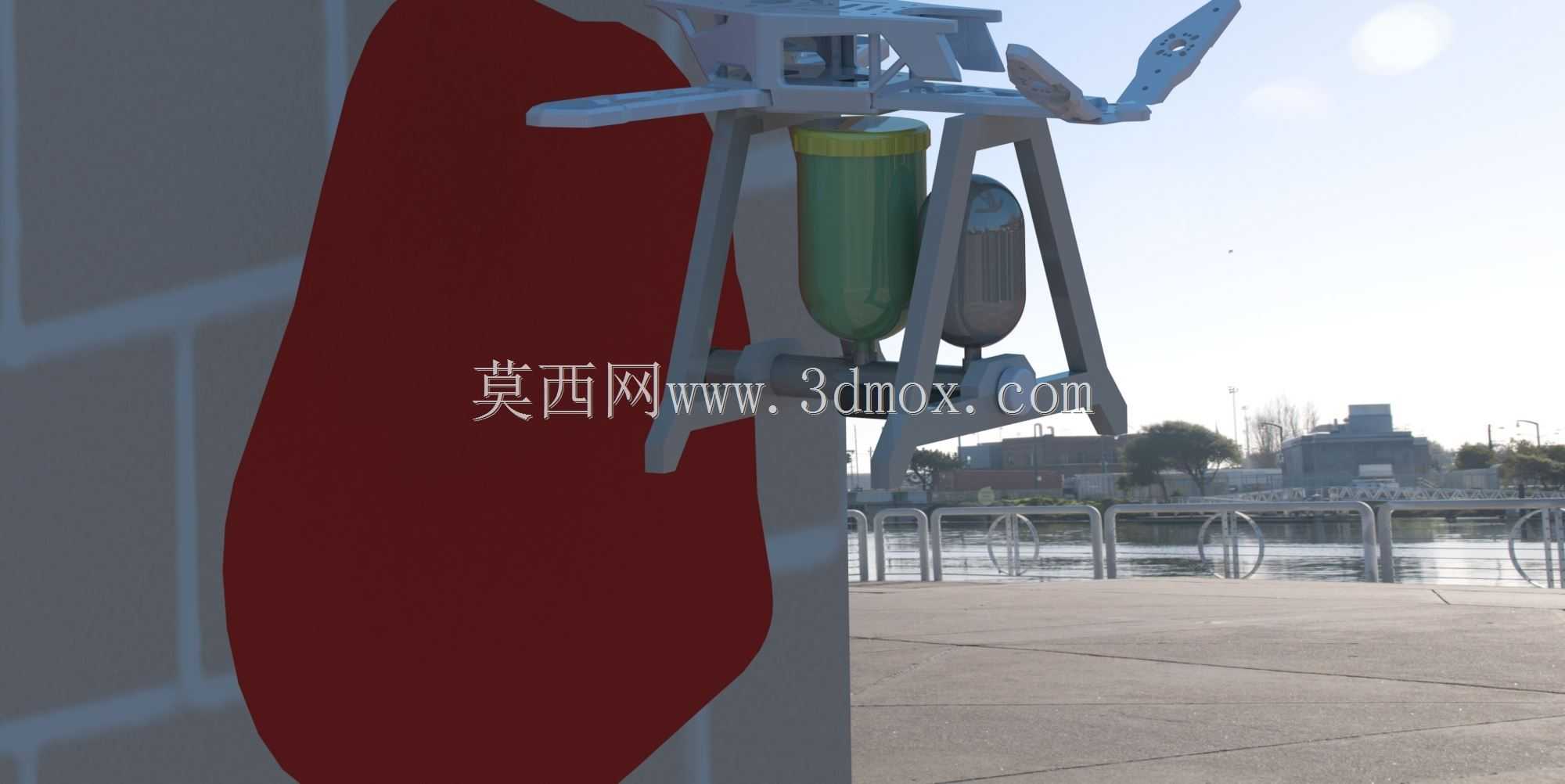

这款绘画作业无人机主要面向高空外墙绘画、大型构筑物表面喷涂、偏远区域立面涂装等高危作业场景，替代传统人工高空作业模式，解决人工在高层建筑、大型工业设施、户外高耸构筑物表面作画涂装时的高坠风险、作业效率低、作业范围受限等痛点，可应用于城市建筑外墙艺术创作、大型工业罐体防腐涂装、山区高架设施表面标识绘制、户外大型广告画面喷涂等多个场景，无需搭建脚手架或动用大型高空作业平台，大幅降低高空作业的前期准备成本与安全隐患。

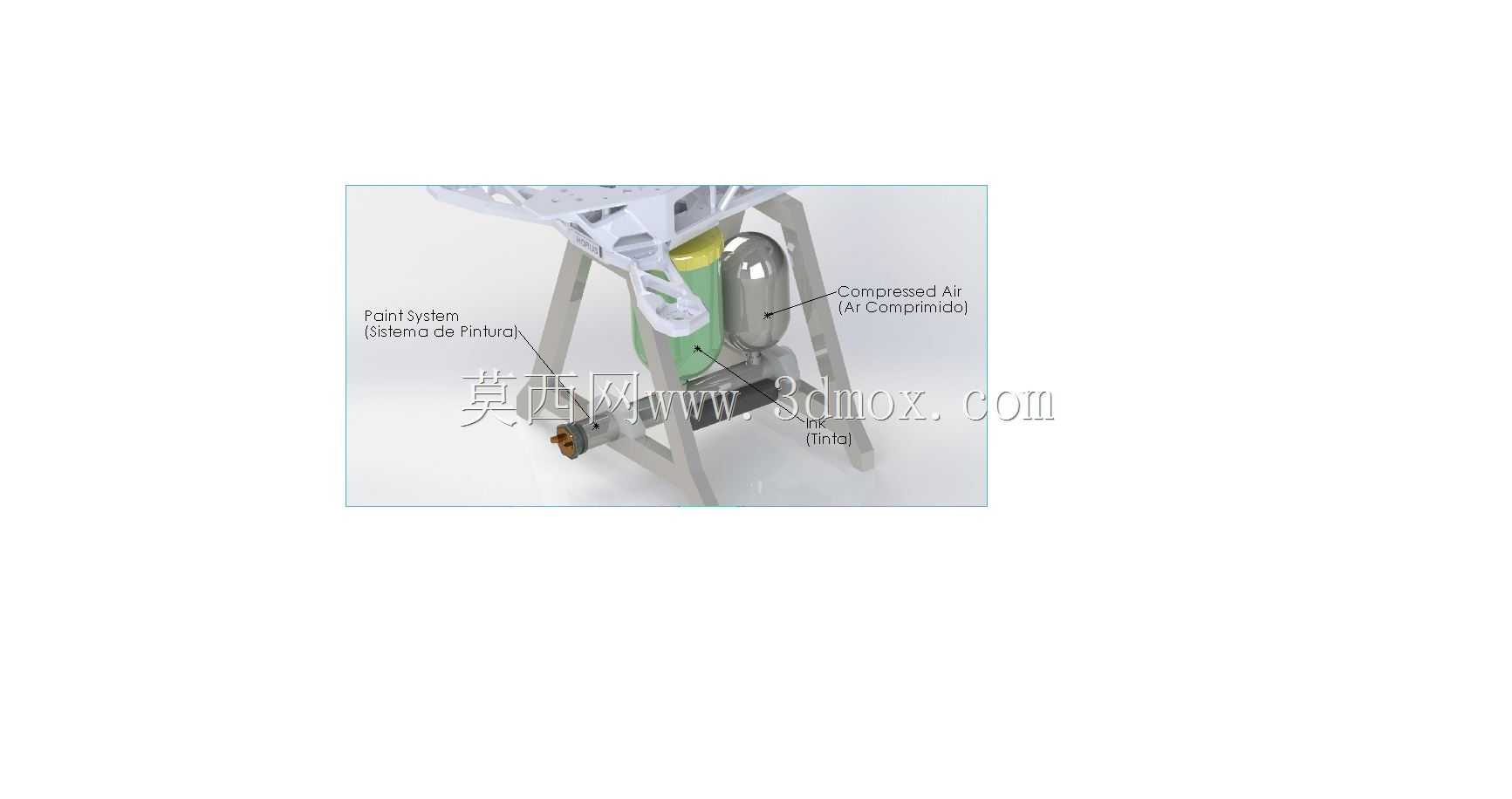

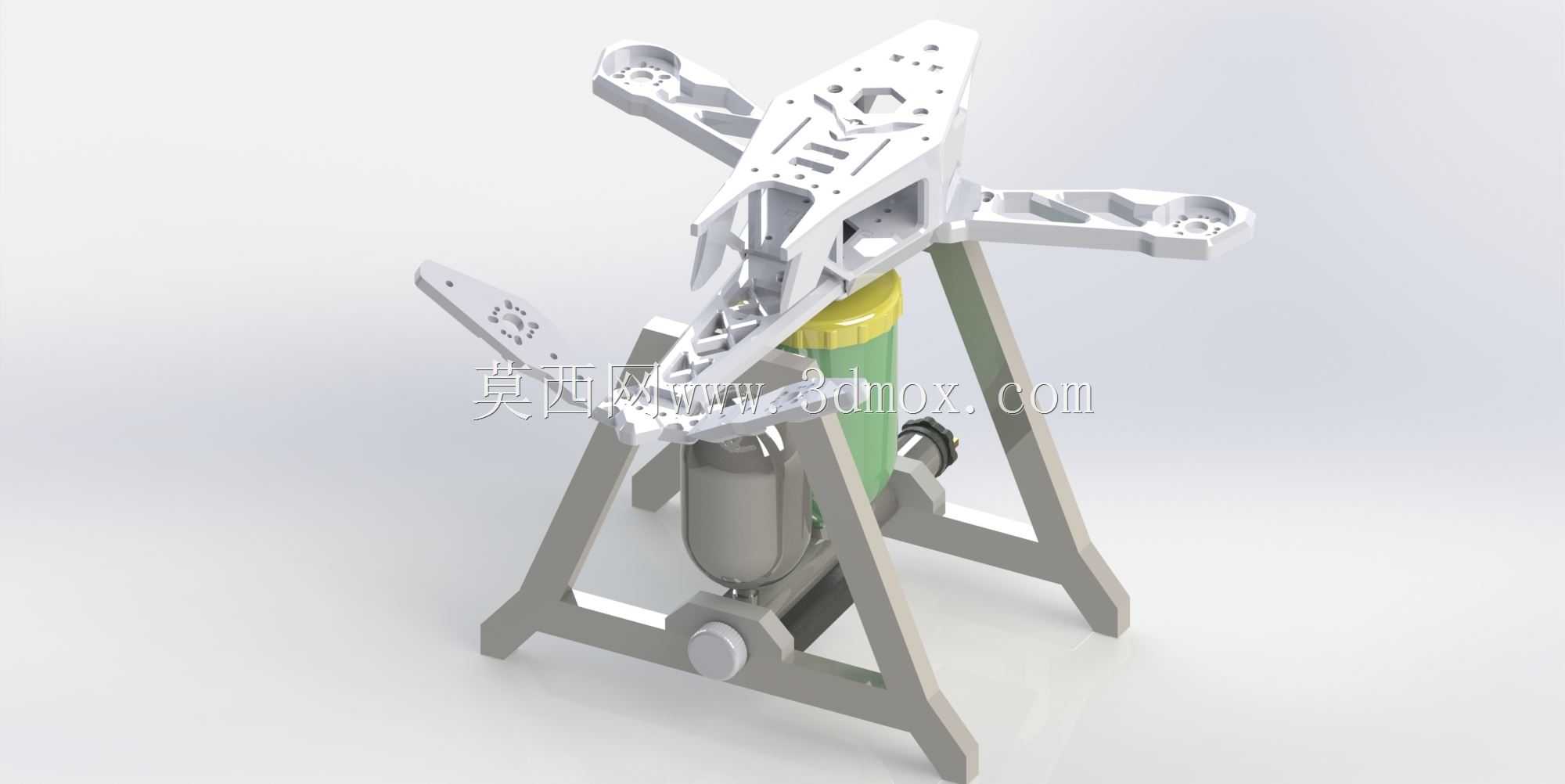

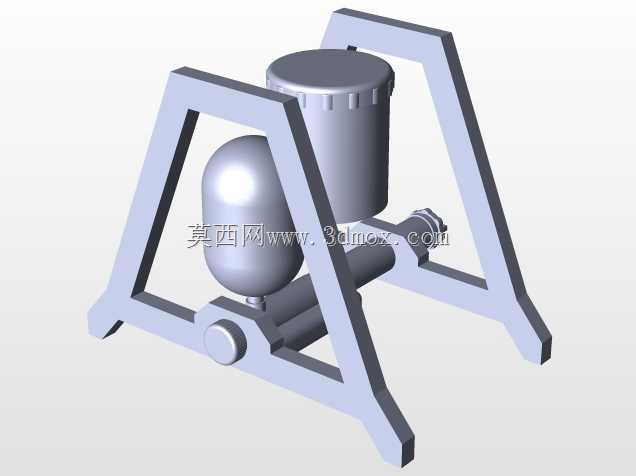

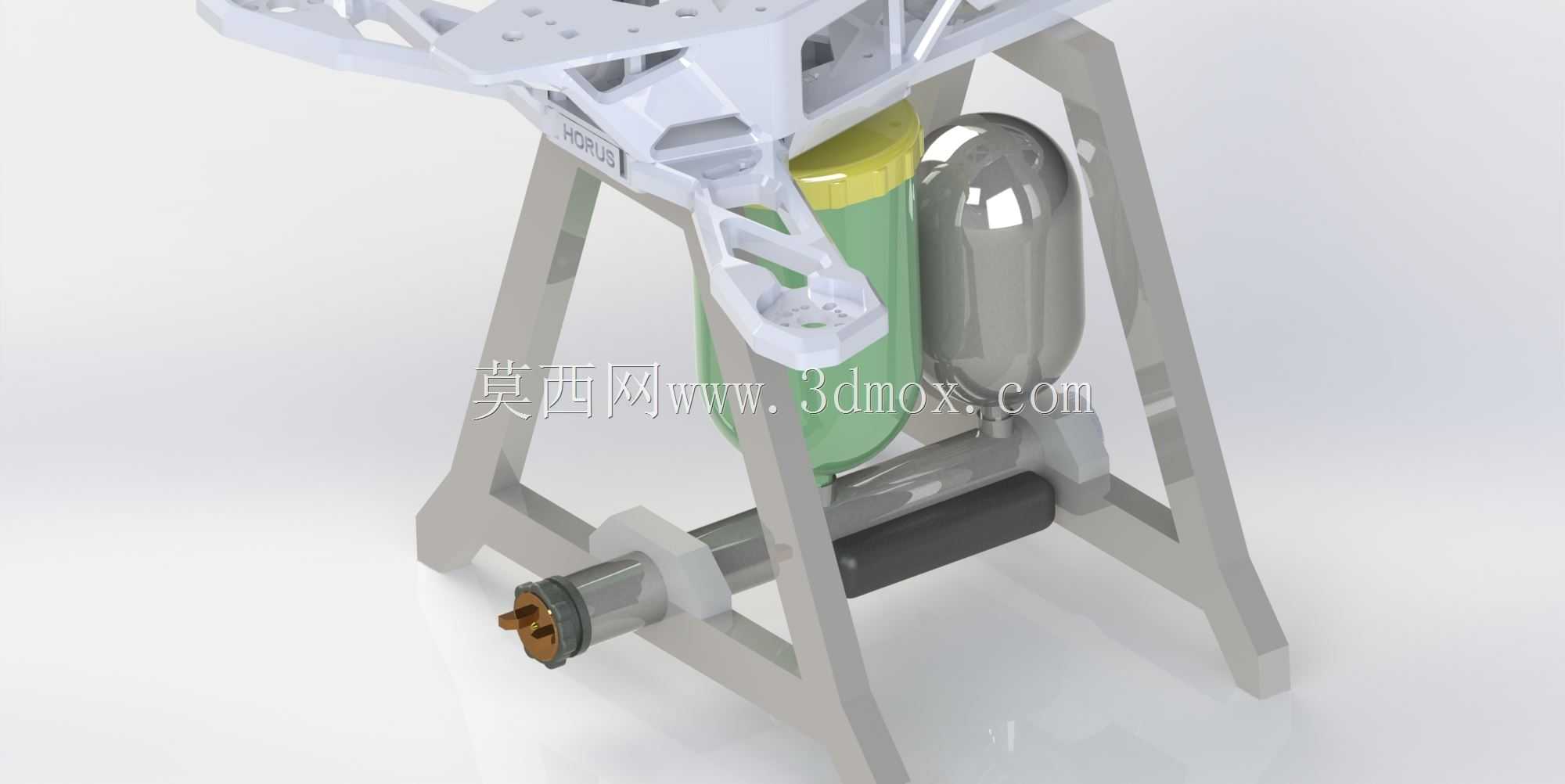

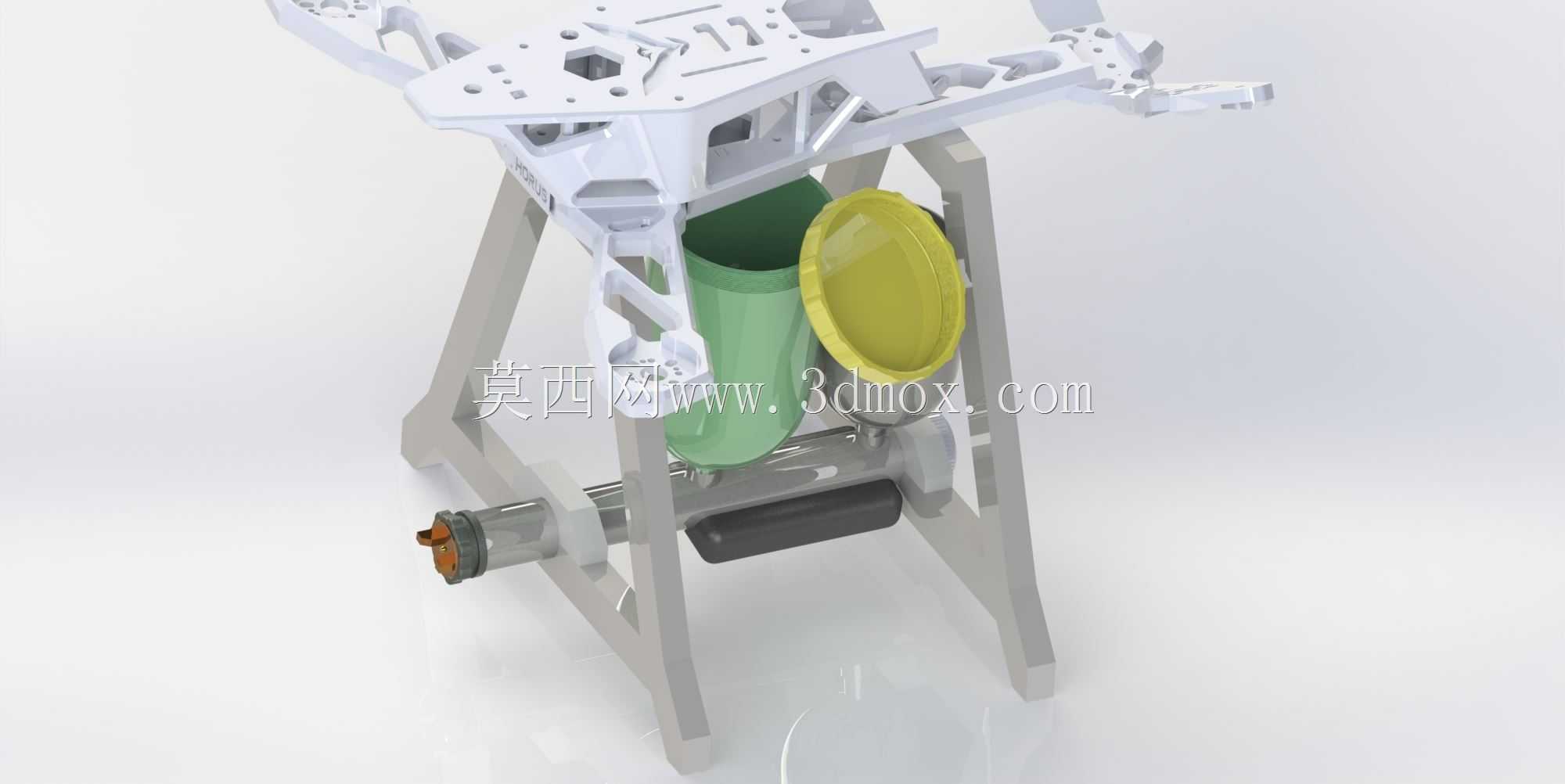

设备整体采用四旋翼布局机架，机架主体采用轻量化镂空结构设计，在保证结构强度的前提下尽可能降低自身重量，预留了充足的载荷安装空间，中部搭载区域可适配绘画喷涂储料罐、喷涂执行组件、供料管路等作业模块，机架臂采用对称式分布设计，每个机臂末端预留动力电机安装位，可适配不同规格的旋翼动力组件，保证飞行过程中的姿态稳定性，避免喷涂作业过程中因机身抖动影响绘画精度。机架底部配套专用落地支撑支架，支架采用三角稳定构型，支撑腿向外延展形成足够的支撑跨度，可在不平整的户外场地稳定起降，同时支撑结构预留了足够的离地间隙，避免底部搭载的储料罐体、喷涂组件在起降过程中与地面发生磕碰，适配户外复杂地形的起降需求。

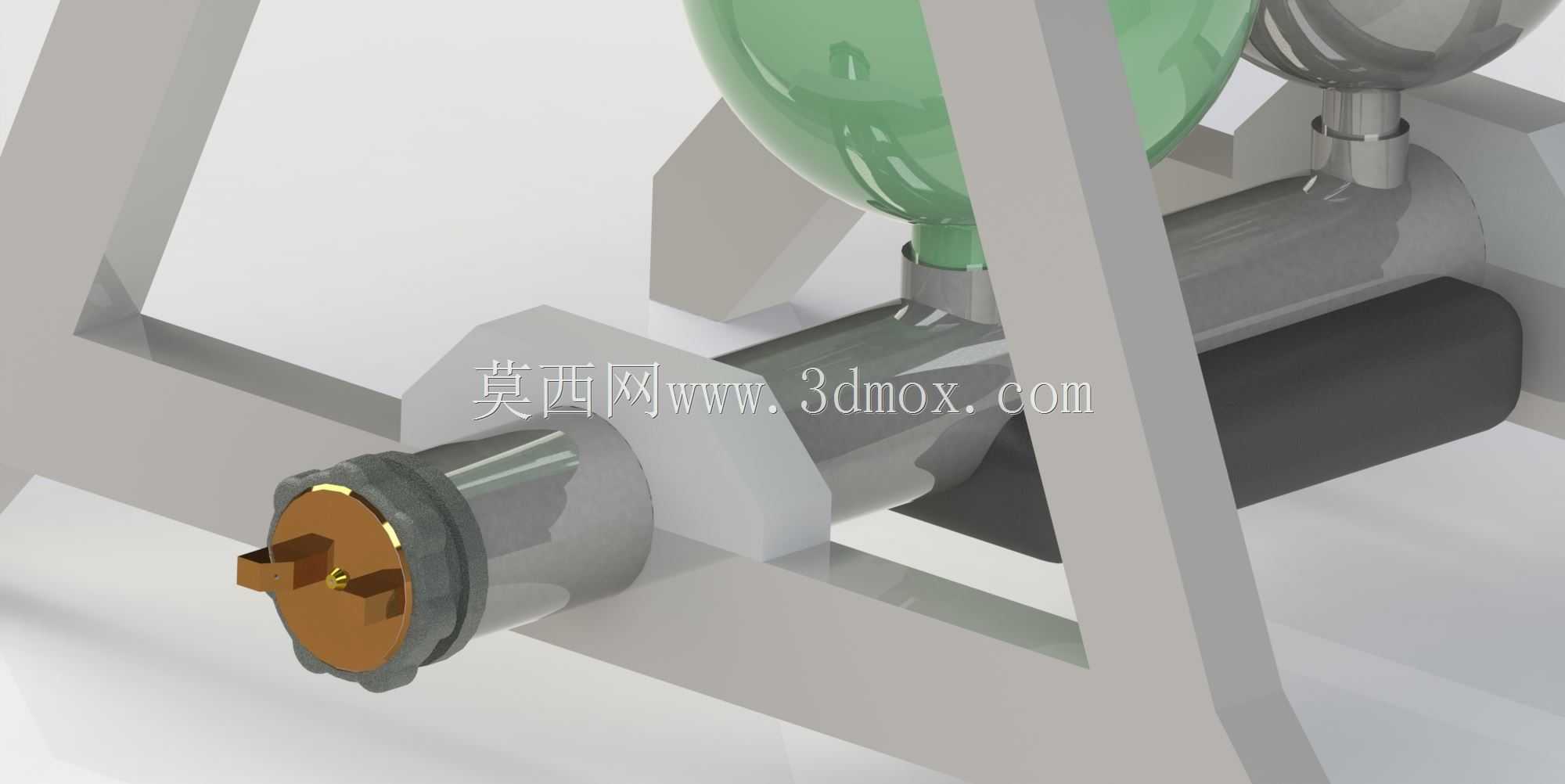

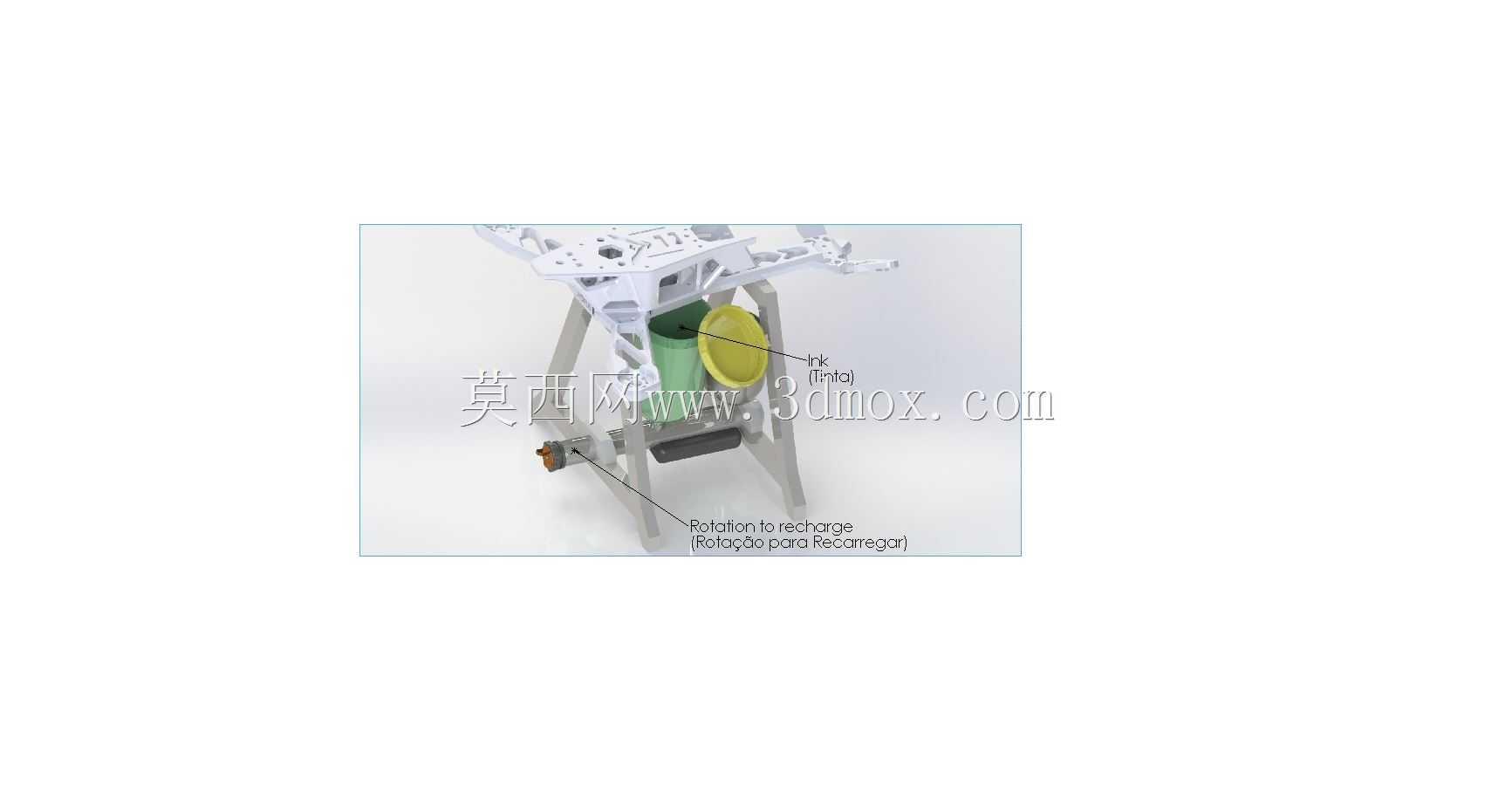

设计过程中优先考虑作业载荷与飞行稳定性的平衡，机架主体的安装孔位采用标准化设计，可根据不同作业需求灵活更换不同容量的储料装置、不同口径的喷涂执行头，储料罐体采用快拆式安装结构，可快速完成物料补充与组件更换。机架整体的安装边界充分考虑旋翼转动的安全距离，机臂长度经过反复校核，既保证旋翼转动时不会与中部搭载的作业组件发生干涉，也避免作业过程中喷涂的物料飞溅到旋翼桨叶上影响飞行安全。机架的走线槽采用一体化内嵌设计，将动力线路、供料管路、控制线路全部整合在机架结构内部，避免外露线路在飞行过程中被气流扰动或被喷涂物料污染，提升设备在复杂户外环境下的运行可靠性。

设备的作业功能设计围绕高空绘画的精度需求展开，机架预留了视觉定位模块的安装位，可搭配定位系统实现厘米级的飞行轨迹控制，按照预设的绘画路径完成精准喷涂作业，针对大型立面作业场景，机架的重心经过优化设计，在搭载满容量储料罐的状态下依然可以保持平稳的飞行姿态，可实现连续长时间的户外作业，大幅提升高空绘画、立面涂装作业的效率与安全性，让原本需要数人配合数天完成的高空绘画作业，仅需少量地面操作人员配合即可快速完成。
