16吨双梁桥式起重设备结构设计

该款16吨桥式起重设备主要应用于工业厂房内部的重物吊运作业场景，覆盖机械加工车间、金属结构装配车间、仓储库区等室内作业空间，可沿厂房预设的纵向轨道完成全跨距范围内的重物转移，配合小车横向移动与吊钩起升动作，实现三维空间内的物料精准吊运，满足生产过程中重型工件上下料、设备检修部件转运、成批货物堆垛等核心作业需求，是室内重型物料流转环节的核心作业装备。

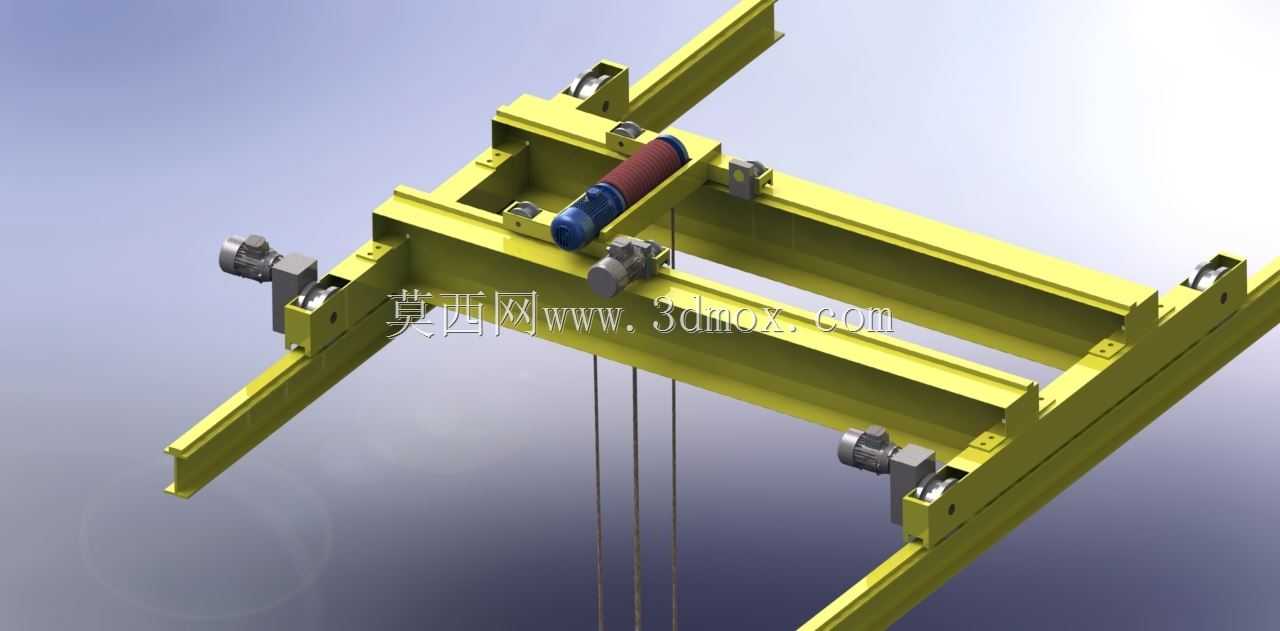

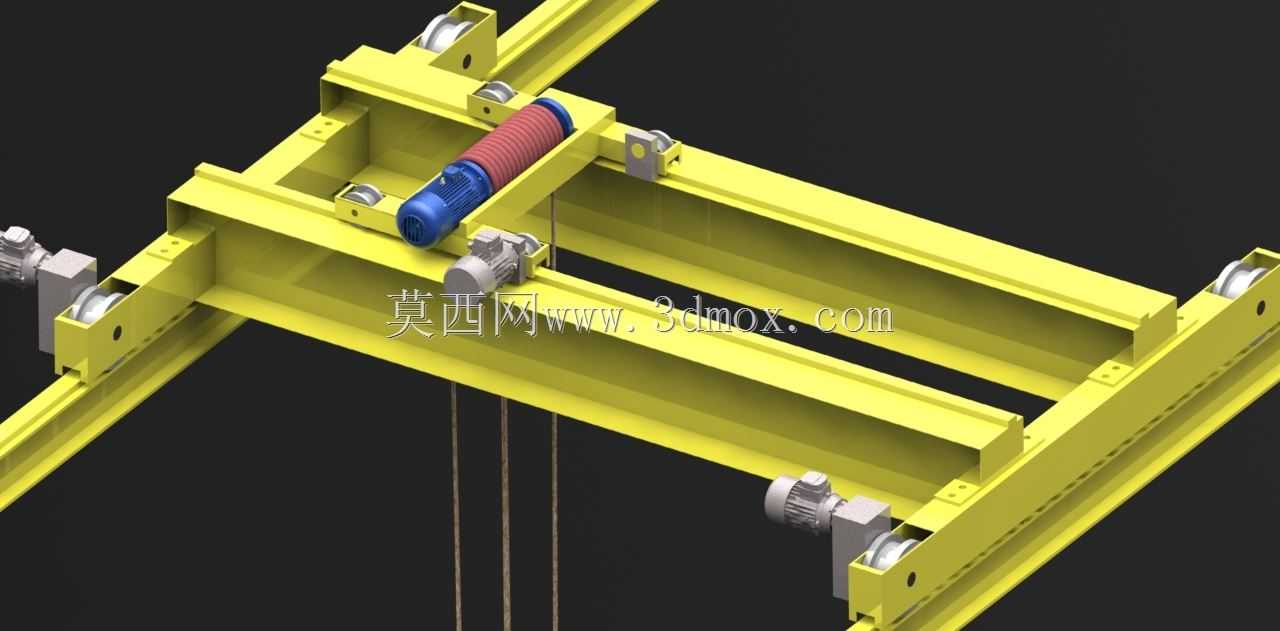

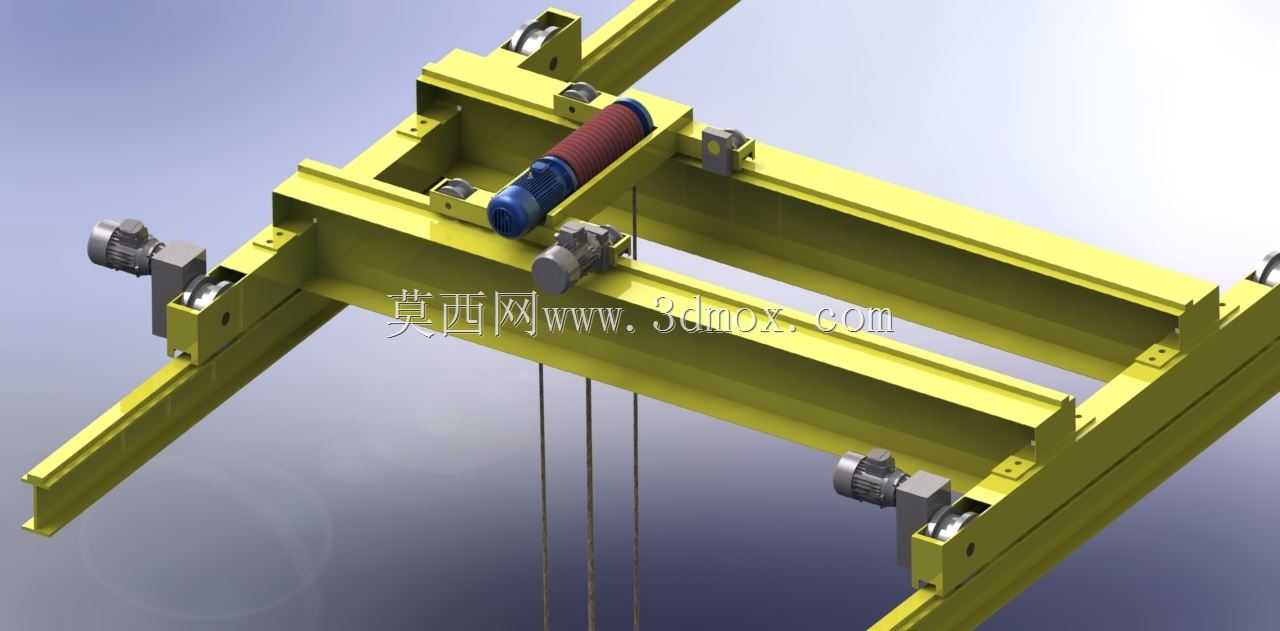

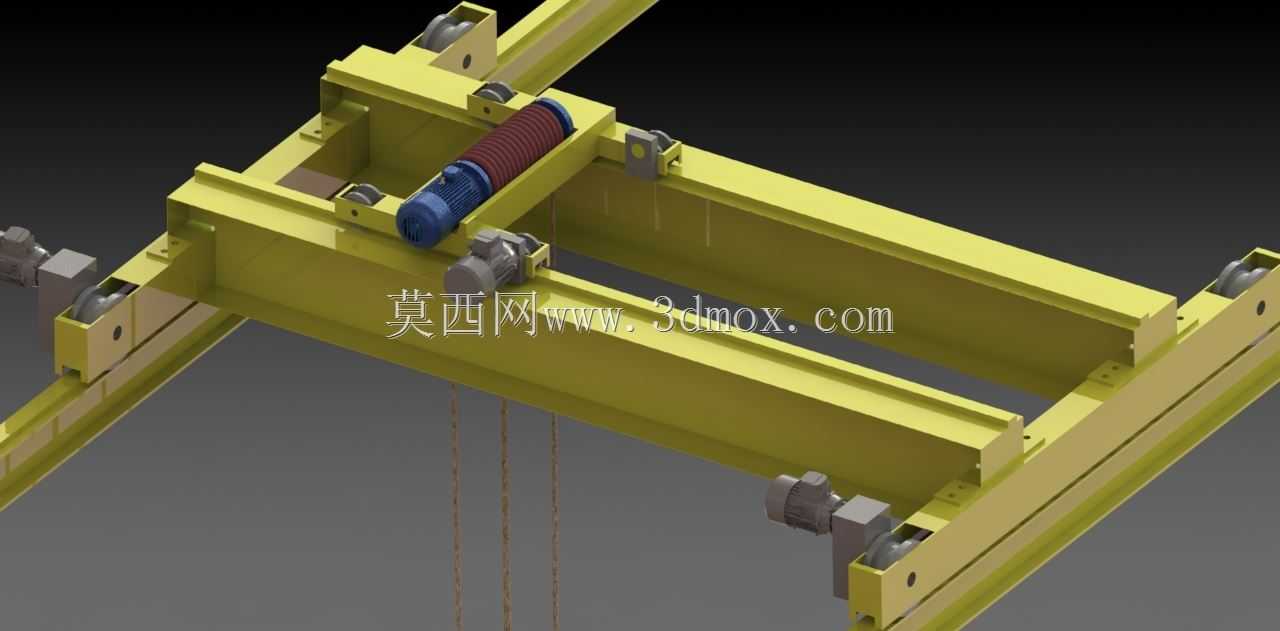

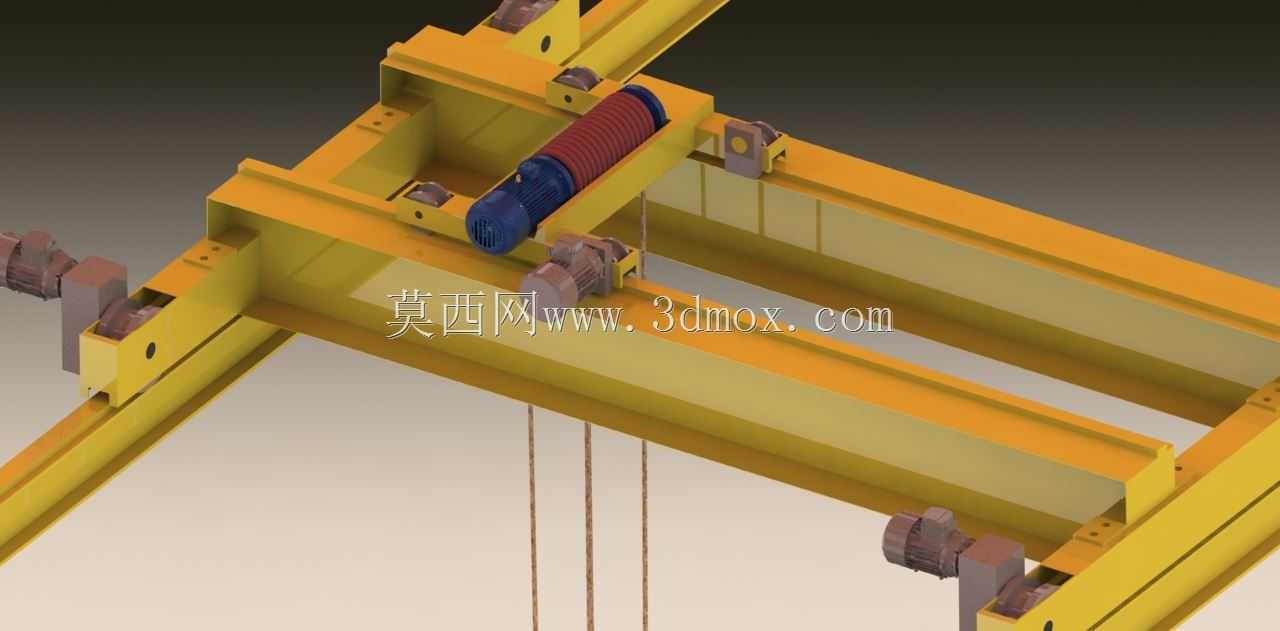

设备整体采用双梁桥架结构设计，两根平行的主梁作为核心承载构件，为起重小车提供稳定的横向运行轨道，主梁两端通过端梁结构连接，端梁处配置行走轮组与驱动机构，可沿厂房两侧的高架轨道实现纵向平稳移动。桥架结构采用箱型梁设计思路，在保证整体结构强度与刚度的前提下，合理控制结构自重，避免过度冗余设计带来的载荷浪费，主梁的上拱度设计符合起重设备的载荷变形补偿要求，可在额定载荷作用下抵消主梁下挠变形，保证小车运行的平稳性，避免出现爬坡、溜车等异常工况。

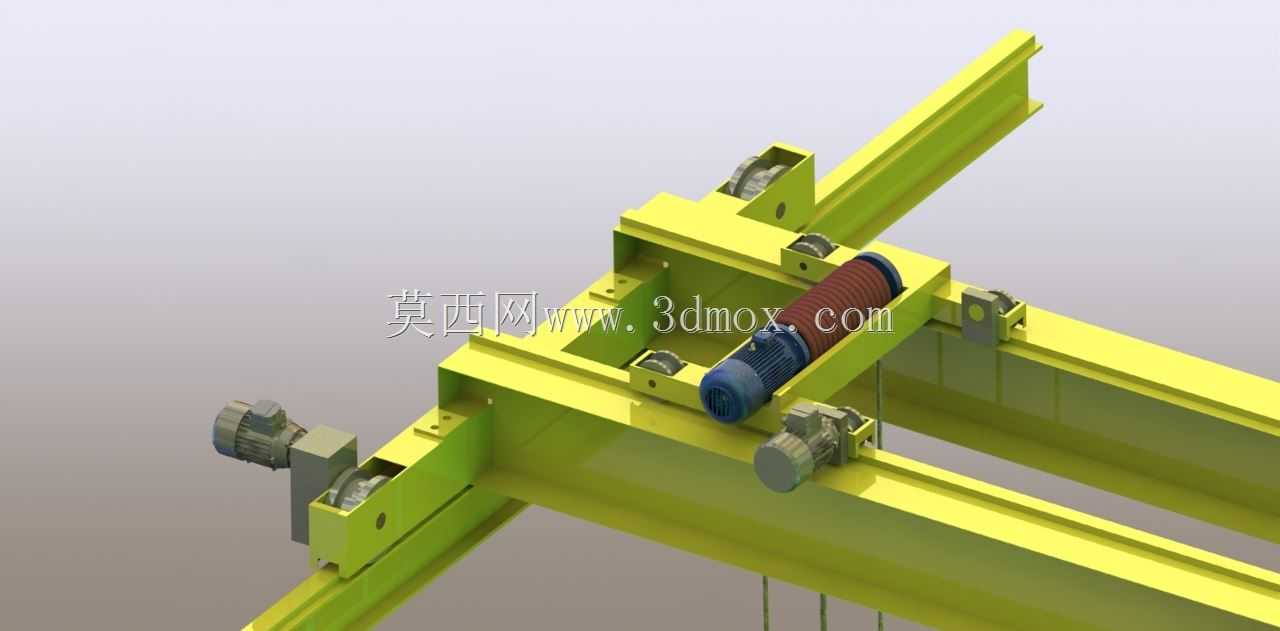

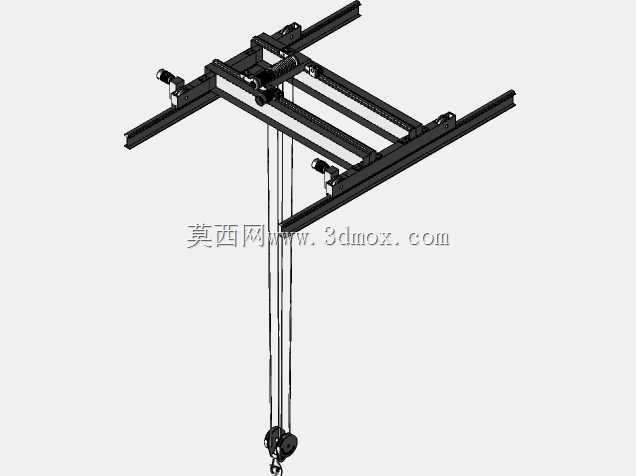

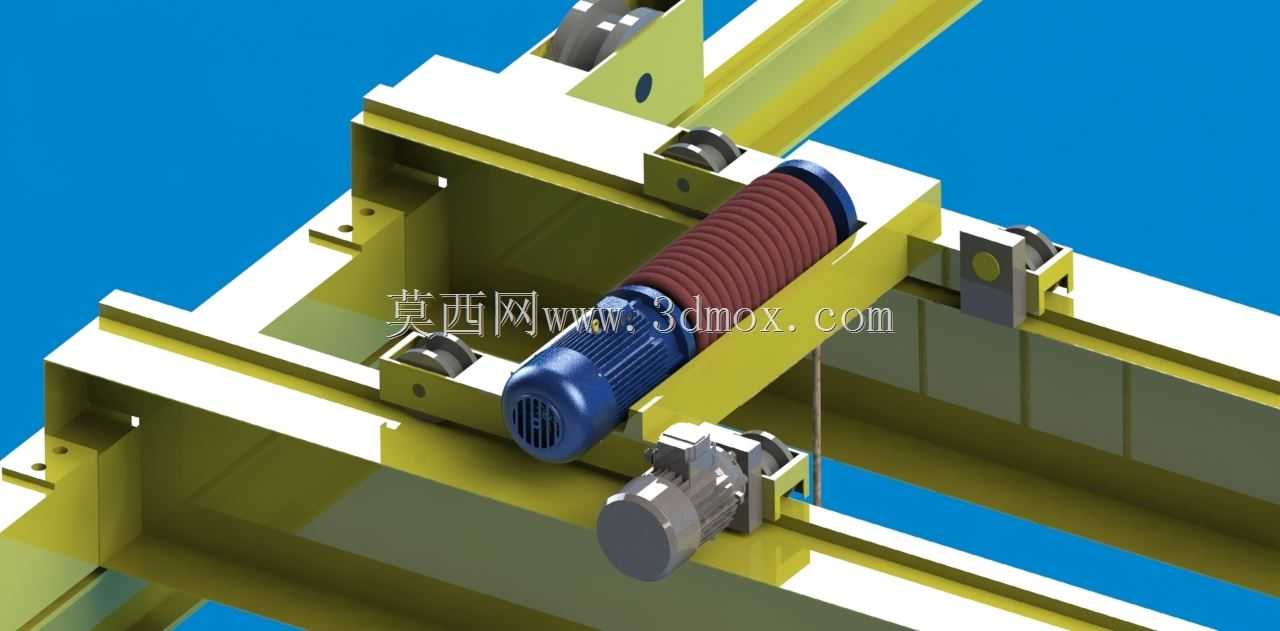

起升机构布置在双梁之间的起重小车上，配置专用的卷扬卷筒与减速驱动单元，卷筒上缠绕的钢丝绳通过滑轮组连接吊钩组件，可实现16吨额定载荷的平稳起升与下降，起升机构配置独立的制动单元，可在起升动作停止时可靠锁止载荷，避免重物坠落风险。起重小车上同时配置横向行走驱动机构，可沿主梁上的轨道实现全跨距范围内的横向移动，配合端梁处的纵向行走机构，可覆盖整个厂房作业面的吊运范围，不存在作业死角。

设备的安装边界需匹配厂房的轨道跨距参数，端梁行走轮的轮距与轨道宽度适配，整体设备的最低点与厂房地面预留足够的安全作业距离，最高处与厂房屋架下弦预留安全间隙，避免运行过程中出现结构干涉。各行走轮组处均设置导向与缓冲结构，在运行至轨道端部时可通过缓冲件吸收冲击能量，同时配合行程限位装置避免脱轨风险。所有驱动单元均采用模块化安装设计，便于后期的维护与部件更换，线缆布置采用滑线供电方式，可随设备移动灵活收放，避免线缆拖拽磨损。整个设备的结构受力经过合理校核，各连接节点采用高强度螺栓连接，保证交变载荷作用下的结构可靠性，可满足长期频繁起重作业的使用需求。
