吊钩DIN 15401

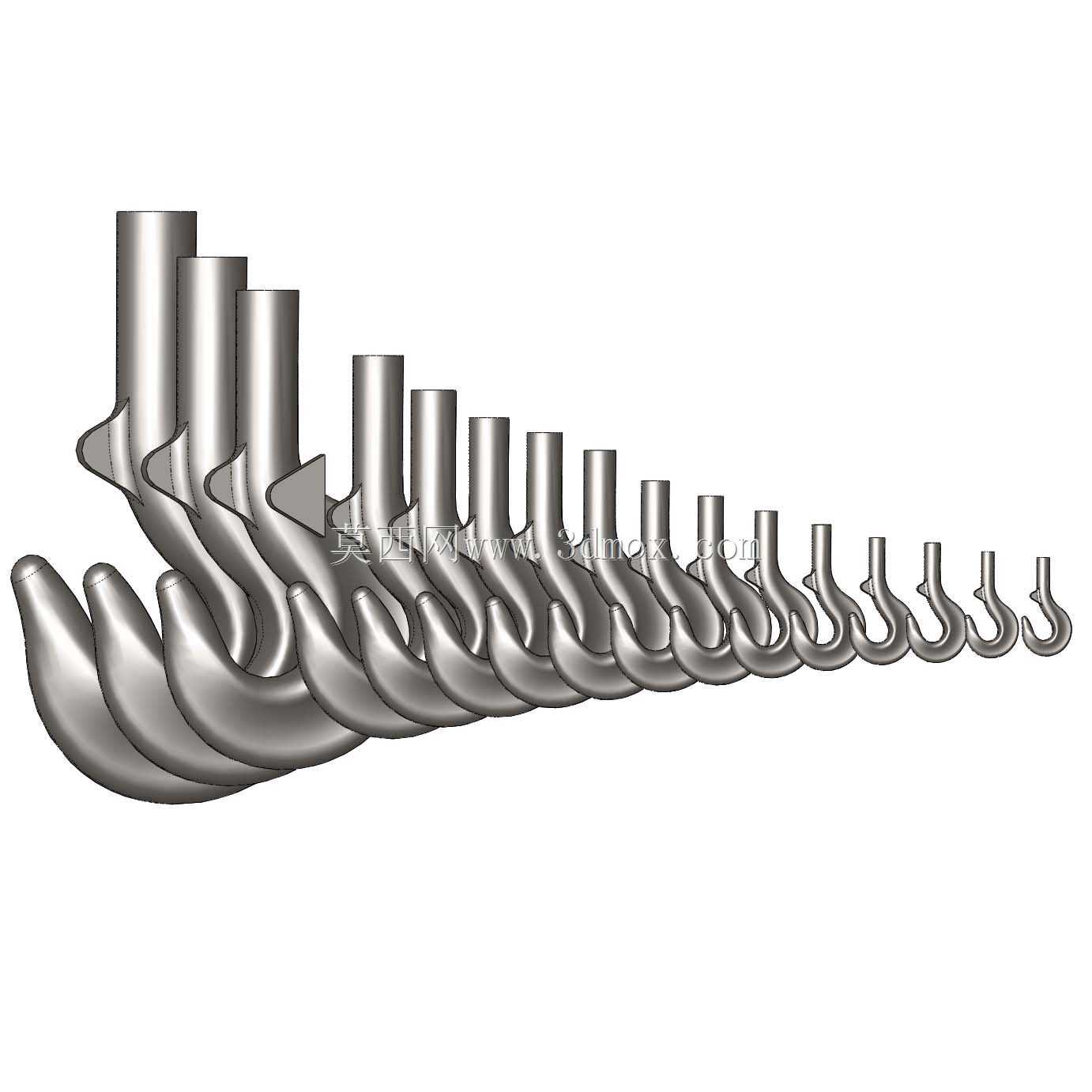

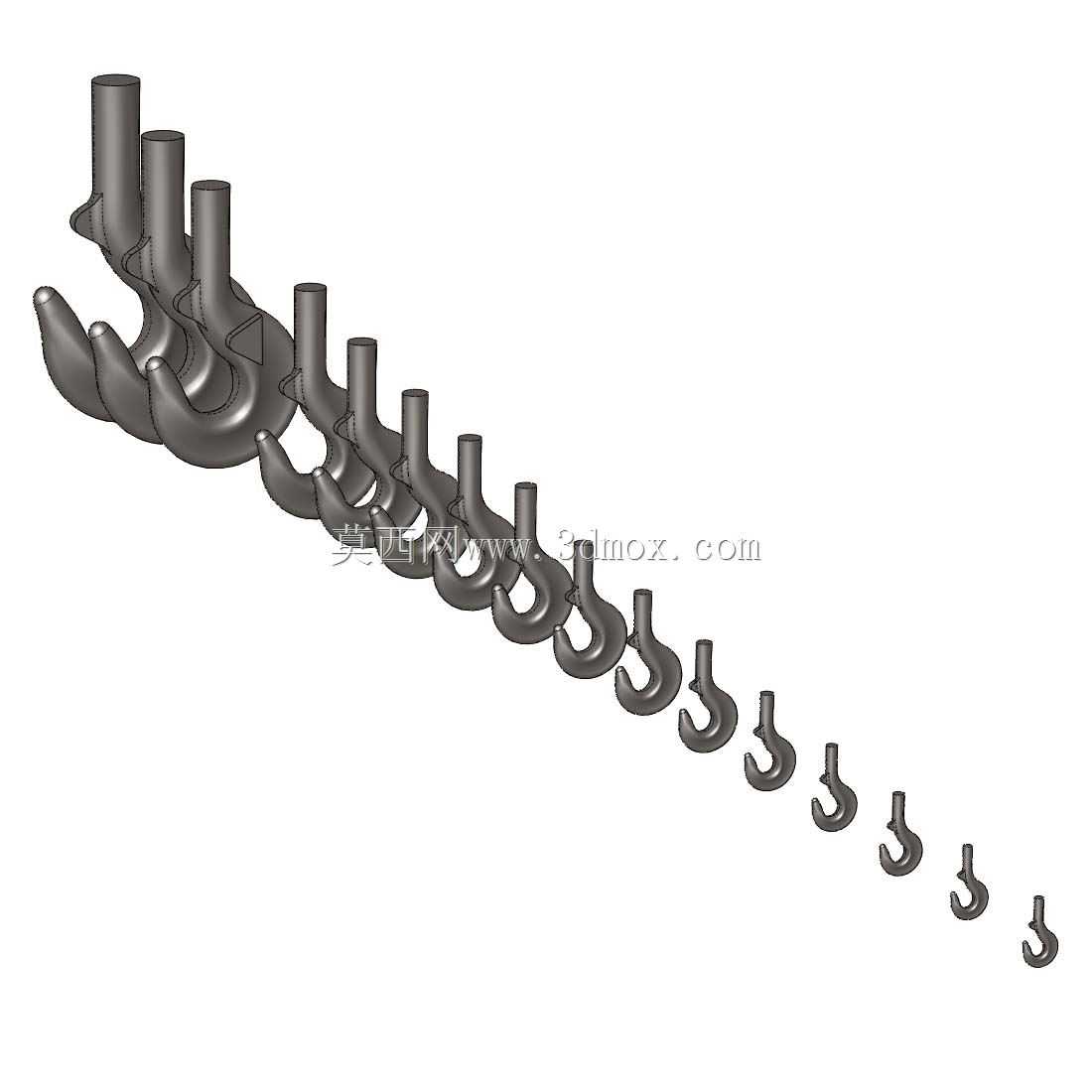

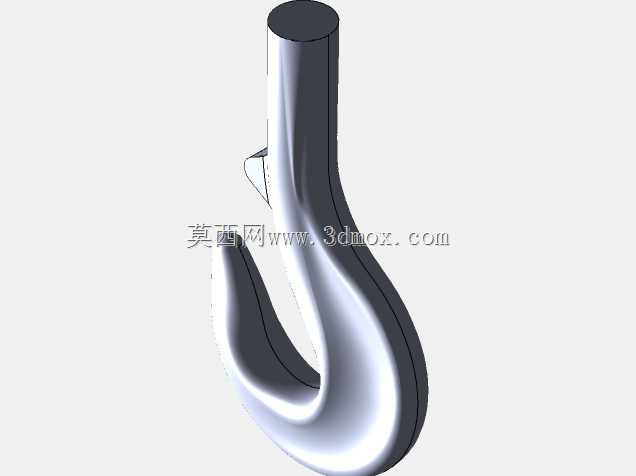

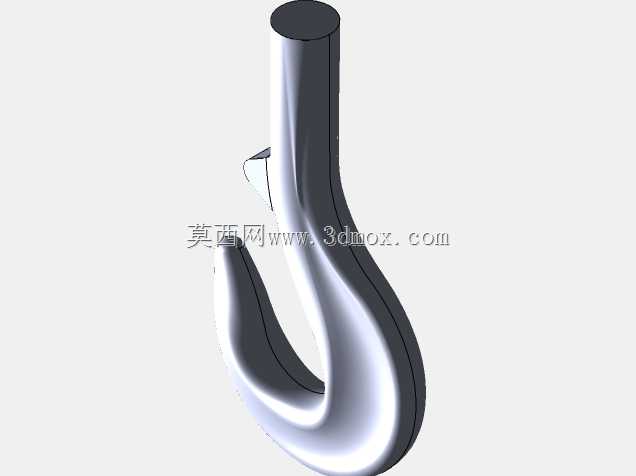

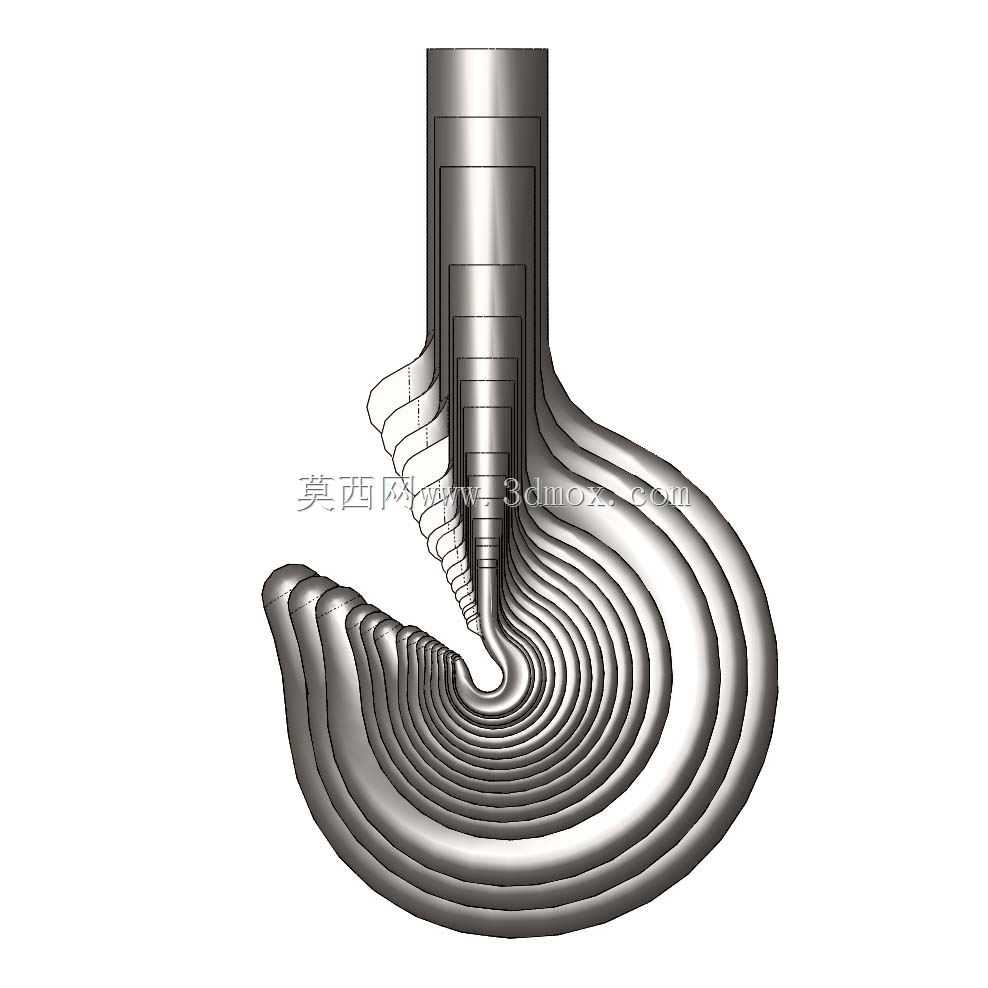

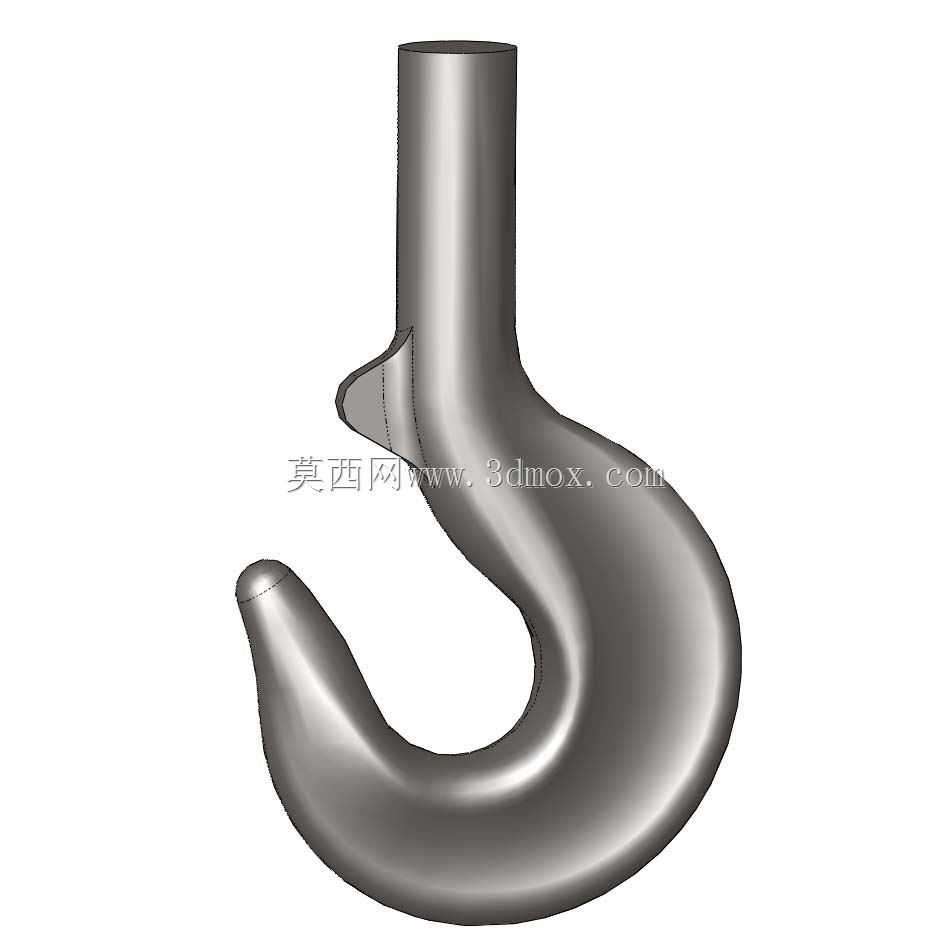

零件Kranhaken_DIN15401.SLDPRT是符合德国标准DIN 15401的RSN型吊钩，尺寸为04至40。该模型在标准给出的所有尺寸上都是精确的，即标准化的横截面是正确的，但未定义的样条曲线过渡是正确的smoothed.This 就设计空间而言，吊钩类型是最坏的情况。货架上可用的钩子通常是更细，有一个更大的opening.The native SolidWorks零件具有17种配置，每种配置适用于各种尺寸。这是一个由设计表驱动的基于样条线的实体建模的练习。不幸的是，SWK在这方面有很多缺陷，因此有时从一个配置切换到另一个配置时，模型会出错。如果在错误之间通过另一个配置进行切换′不会发生的。为了避免麻烦，我将每个大小导出为一个单独的STEP文件
