带安装支架的透明可视轴承滚子组件

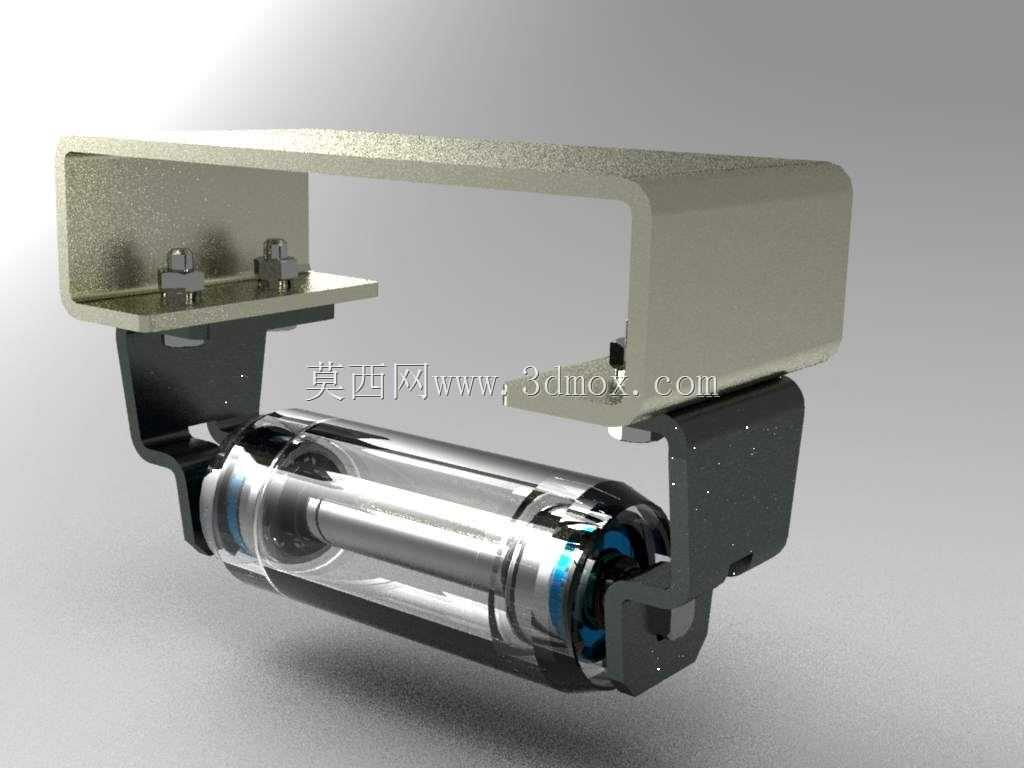

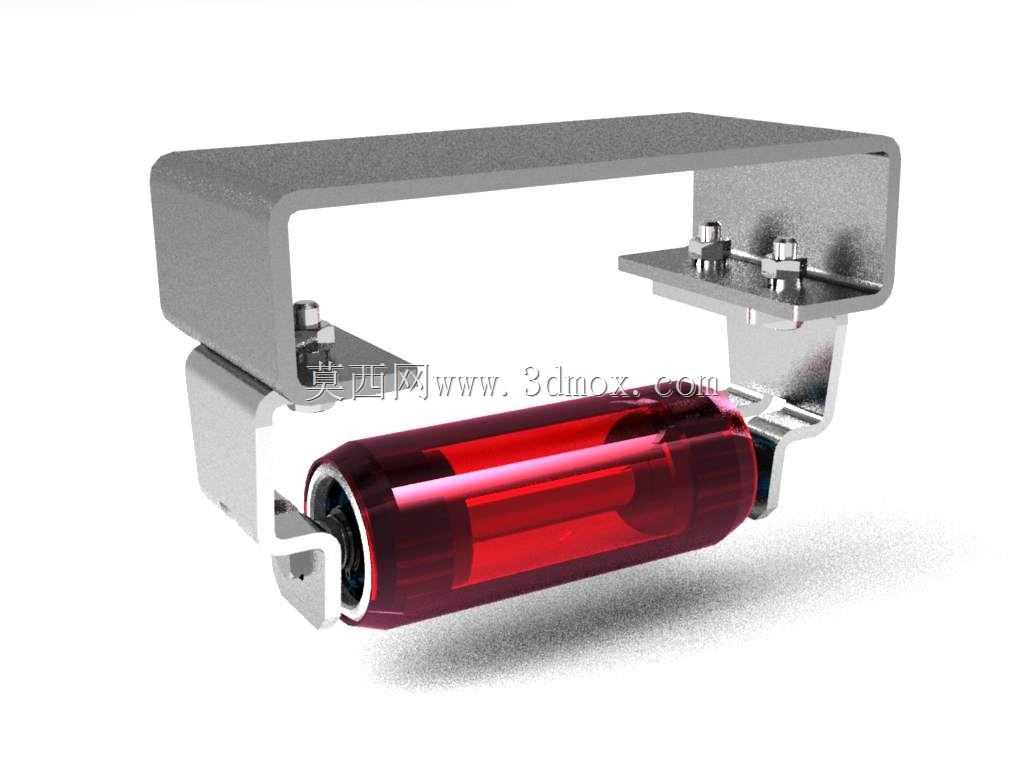

该组件主要应用于各类需要低摩擦滚动支撑的工业传动场景，常见于输送线过渡段、精密导向机构、轻载回转支撑工位，可在纺织机械、包装输送设备、电子组装生产线中作为滚动承载单元使用，能够有效降低滑动摩擦带来的部件磨损与动力损耗，保障往复或回转运动的顺畅运行。组件核心为圆柱型滚动辊体，外部采用透明高强度壳体封装，既可以直观观察内部滚子的运转状态，便于日常巡检时快速判断磨损、卡滞等异常情况，也能阻挡生产环境中的粉尘、碎屑进入滚动配合面，延长内部构件的使用寿命。上方配套的C型安装支架采用折弯成型结构，支架下部通过对称的铰接支座与辊体组件连接，上部预留了螺栓安装位，可直接通过标准紧固件固定在设备的型材框架或安装基板上，无需额外加工复杂的适配结构。设计过程中优先考虑了安装便捷性与维护便利性，支架与辊体的连接部位采用快拆式铰接结构，更换辊体时无需完全拆卸上部固定螺栓，只需松开侧部锁紧件即可将辊体组件向下翻转取出，大幅缩短设备停机维护的时间。辊体两端内置精密滚动配合副，转动阻尼控制在极低区间，即使在轻载接触状态下也能被输送物料顺畅带动，不会出现打滑划伤物料表面的问题。安装边界方面，C型支架的上部安装孔距适配主流工业铝型材的槽位间距，支架整体高度可适配100-150mm的安装空间，辊体的有效接触长度覆盖常规输送件的接触宽度需求，安装时需保证支架固定面的平面度公差在0.2mm以内，避免辊体出现偏载导致的转动卡滞。透明壳体采用耐冲击的工程材质制作，可耐受常规工业环境中的轻微磕碰与常见切削液、润滑油的腐蚀，不会因长期接触工业介质出现透明度下降或开裂的问题。两端的密封结构采用多道迷宫式设计，在不增加转动阻力的前提下实现可靠的防尘密封效果，适配多数有轻度粉尘的生产车间环境。
