工业机器人自动装配工作站三维设计

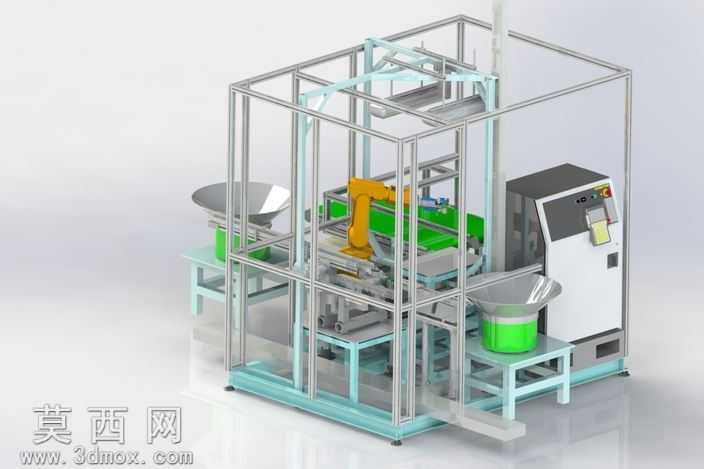

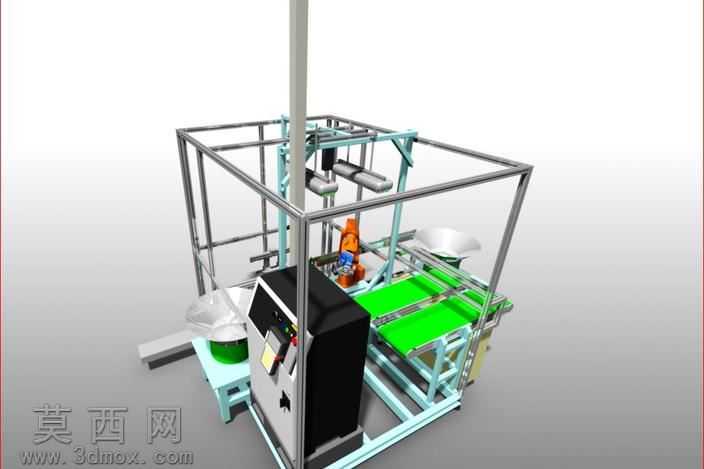

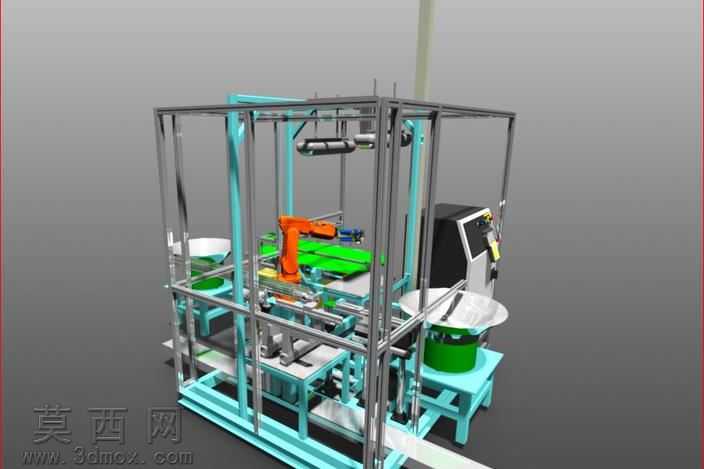

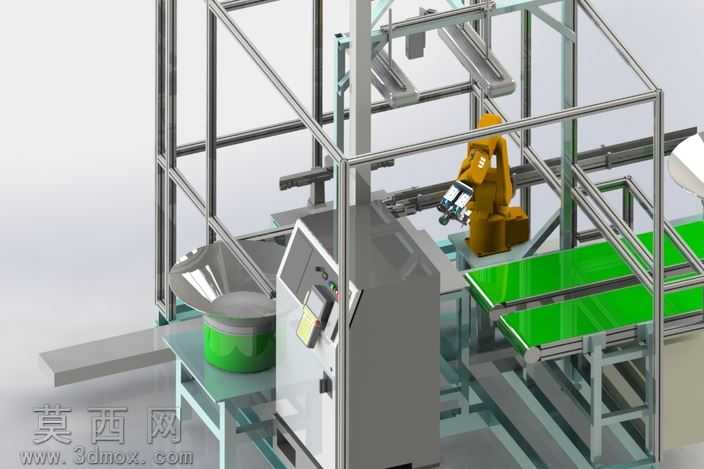

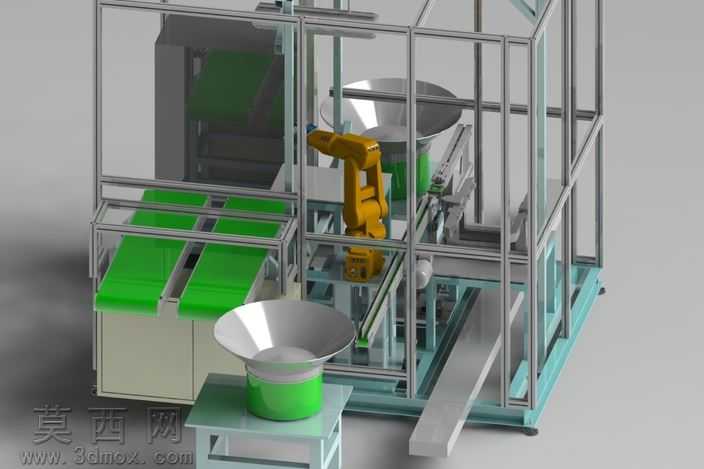

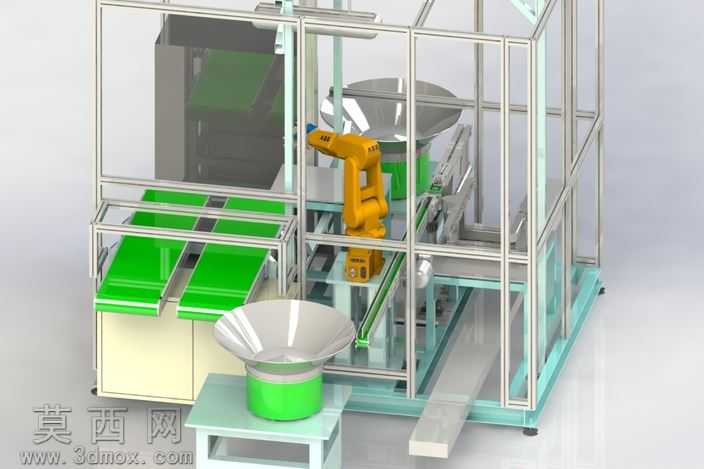

本模型为工业机器人自动装配工作站的完整三维设计，整体采用模块化设计思路搭建，在三维建模过程中严格遵循工业自动化设备的实际设计规范，对每一处结构细节都做了1:1的等比例还原。首先从整体框架来看，工作站外围采用工业铝型材搭建封闭式安全防护框架，建模时对铝型材的标准截面、拼接角件、安装槽位都做了精准刻画，框架底部搭配浅蓝色钣金焊接底座，底座上预留了所有功能模块的安装定位孔位，保证各组件装配时的位置精度。工作站核心作业单元为六轴工业机器人，建模时还原了机器人各关节的转动副结构、机械臂的流线型外观以及末端执行器的安装接口，机器人布置在工作站中心位置，作业范围可覆盖所有供料与装配工位，满足装配作业的行程需求。供料单元配置了三台振动盘上料机构，分别对应三种待装配零件的自动排序送料，建模时还原了振动盘的料斗结构、直振送料轨道、料仓支架的细节，振动盘下方的支架采用方管焊接结构，与底座通过螺栓连接固定，保证供料过程的结构稳定性。工作站右侧集成了电气控制机柜，建模时还原了机柜的钣金外壳、操作面板上的按钮与显示屏、柜门的门锁与散热格栅细节，机柜内部预留了电气元件的安装空间，符合实际电气布局的设计逻辑。装配工位设置了带定位夹具的输送线体，线体两侧安装了工件定位挡块与检测传感器安装位，可实现待装配工件的精准定位与流转。在材质渲染环节，铝型材框架赋予了哑光银白金属材质，钣金底座与支架赋予了浅蓝色喷塑材质，机器人手臂赋予了醒目的橙黄色工业漆材质，振动盘料斗赋予了亮面不锈钢材质，电气柜赋予了灰白双色钣金材质，安全围栏的透明部分赋予了高透亚克力材质，通过不同材质的区分清晰呈现各组件的功能属性，整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑了设备的人机工程性，在框架正面预留了安全门与阶梯踏板，方便操作人员进入设备内部进行调试与维护，各功能模块的布局遵循作业流程顺序排布，尽可能缩短机器人的移动路径，将单工位装配周期控制在12秒左右，可满足每小时约三百件的装配产能需求，整体结构紧凑无冗余设计，所有组件之间无干涉，可直接用于方案展示、结构校核以及后续的工程图导出。
