ABB IRB360并联拾料工业机器人三维设计

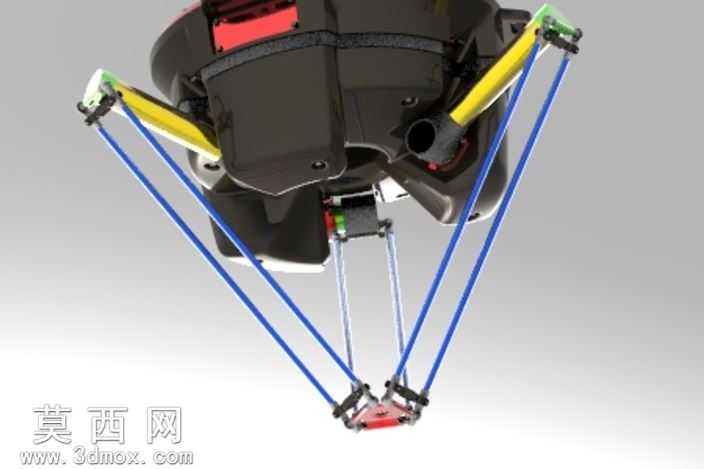

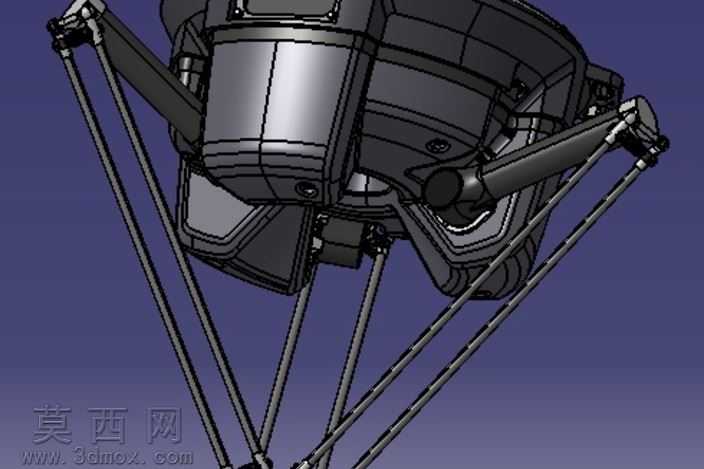

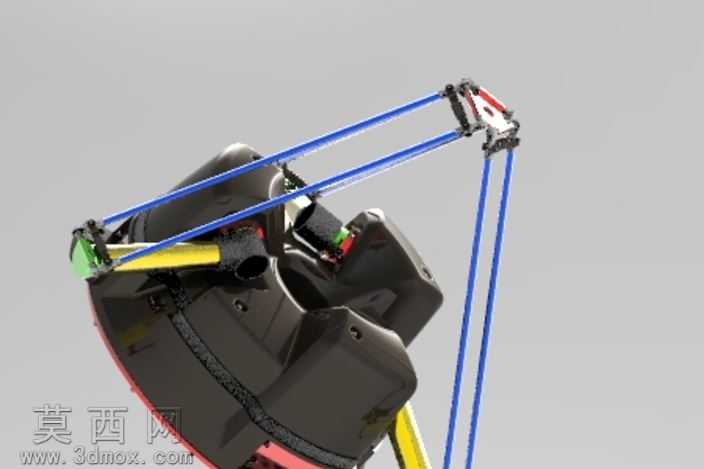

本模型为ABB IRB360系列并联拾料工业机器人的完整三维设计成果，建模阶段严格参照该款delta机器人的真实工程尺寸比例搭建，通过三维建模软件完成全零件的参数化绘制，对静平台基座、驱动臂组、从动平行四边形支链、末端执行器安装法兰等核心结构做了1:1的细节还原。建模过程中首先完成静平台的主体结构绘制，精准还原基座上的驱动单元安装位、线缆走线槽、设备吊装接口的结构特征，对基座外壳的曲面弧度做了顺滑处理，保证外观与真机一致；随后完成三组驱动臂的建模，每一组驱动臂都还原了与驱动轴连接的铰接结构、臂身的加强筋造型、与从动支链连接的关节轴承安装位，臂身的黄黑配色分区也通过材质分区做了明确区分。针对delta机器人特有的三组平行四边形从动支链，建模时严格控制每根支杆的长度参数、铰接点的相对位置，保证支链运动过程中不会出现结构干涉，还原了支杆两端的万向铰接结构，蓝色支杆的材质做了碳纤维质感的参数调整，还原真机支杆的轻质高强度材质特性。末端动平台部分还原了拾料执行器的安装接口、气动接头预留位、工具快换结构的细节，动平台底部的红色拾料工装安装座也做了精准的结构复刻。渲染阶段采用工业产品展示级的光照参数，主光源采用45度斜向柔光打亮机器人主体结构，辅助光源补全支链下方的阴影细节，材质设置上区分了基座的哑光工程塑料质感、驱动臂的亮面烤漆质感、支杆的半哑光碳纤维质感、铰接关节的金属磨砂质感，不同材质的粗糙度、反射率参数都经过反复调试，让整体渲染效果贴近真机的工业质感。设计过程中充分考虑了该款机器人高速分拣拾料的功能特性，所有运动铰接部位都预留了合理的运动间隙，结构装配逻辑完全遵循真机的装配顺序，可用于自动化分拣工作站的布局仿真、机器人运动学演示、工业产线方案展示等场景，能够直观展现delta并联机器人高速度、高重复定位精度的结构优势。
