多机架连续带钢轧制生产设备结构

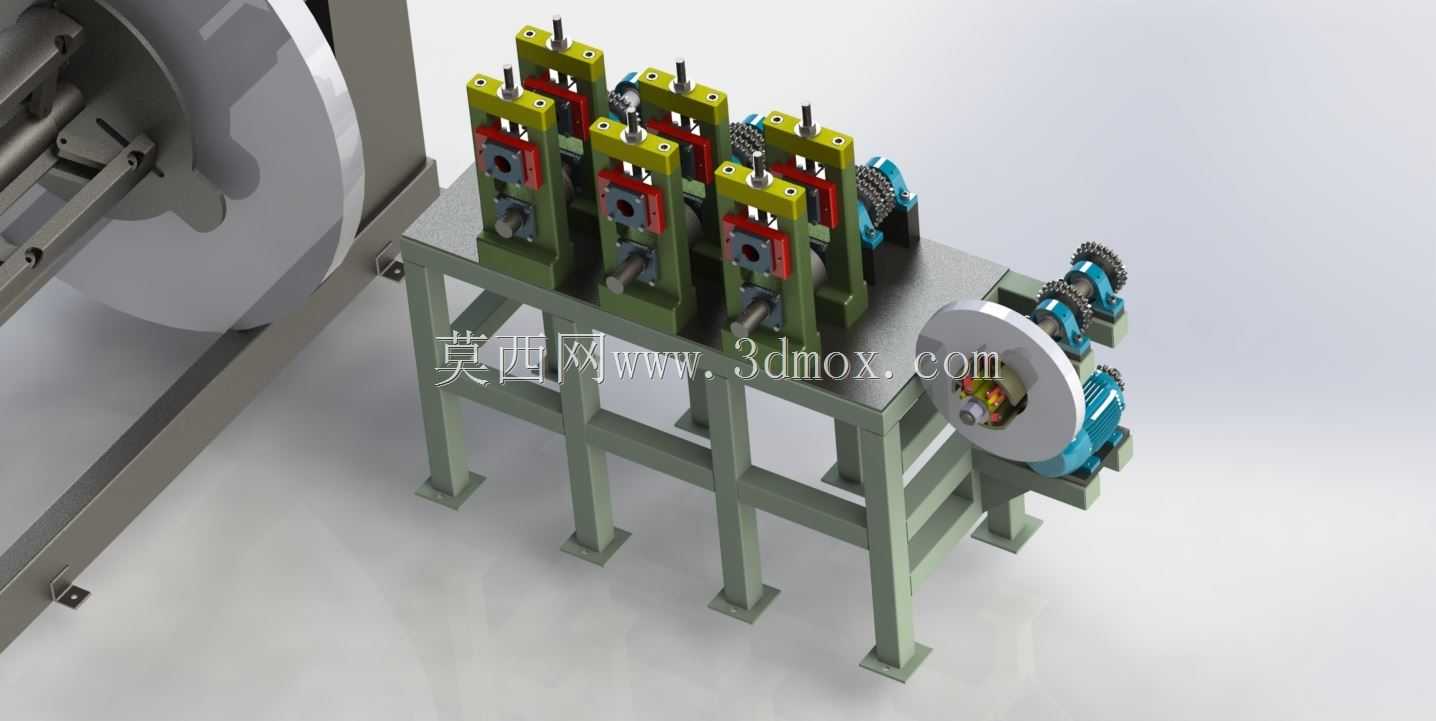

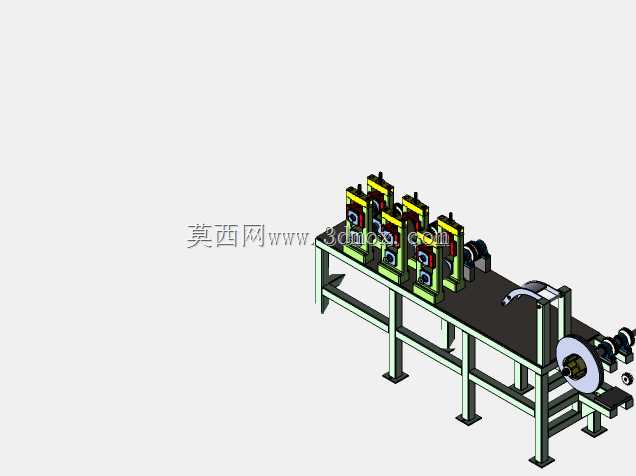

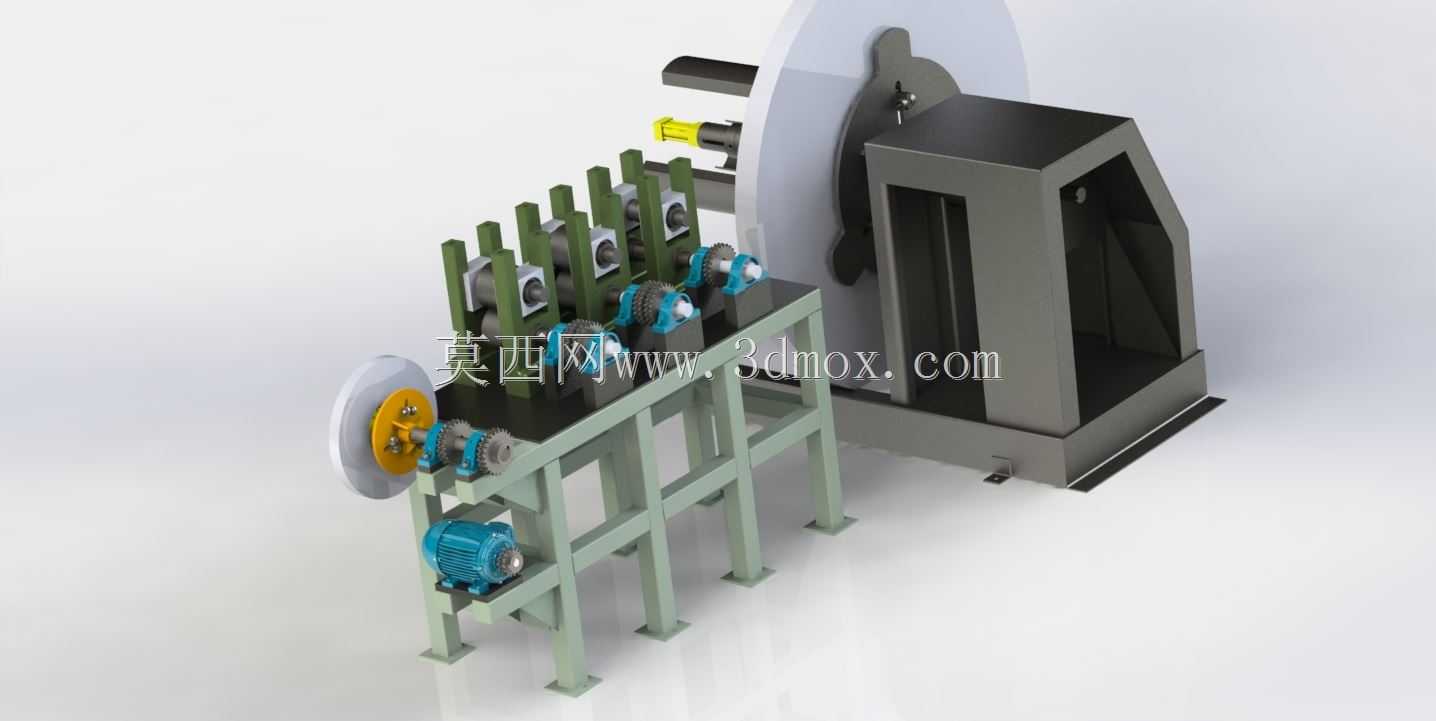

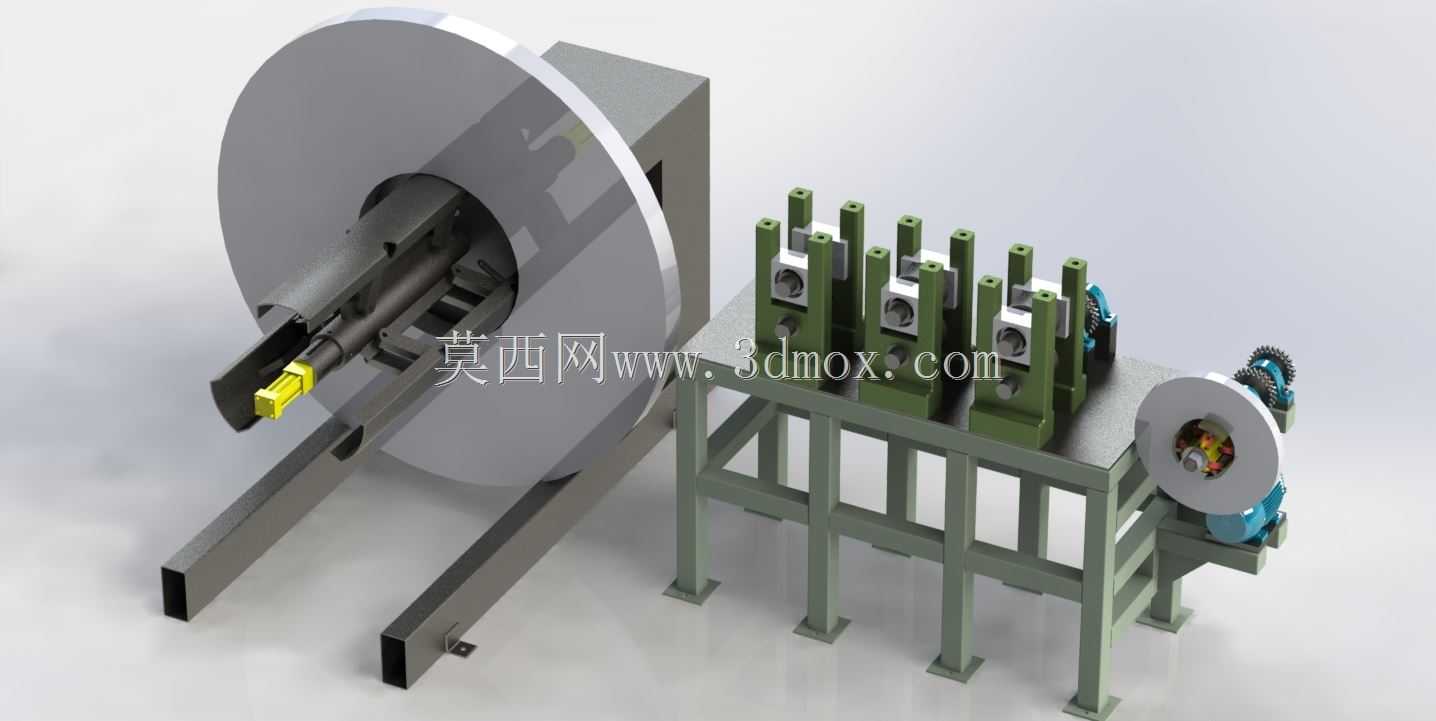

该设备面向黑色及有色金属带材的连续冷加工轧制场景，主要应用于中小规格窄带钢的精密压延生产环节，可将经过前道开卷工序的金属带坯，通过多道次连续压下逐步轧制至目标厚度，适配五金冲压、焊管制备、金属包装、家电配件等下游行业的带材原料供给需求，能够在常规生产车间内完成带材从厚坯到薄带的连续成型作业，替代分散单机轧制的低效生产模式。设备整体采用卧式多机架顺列布置形式，主体支撑结构采用型钢焊接拼装的一体式机架底座，各轧制单元沿带材行进方向等距排布在底座上方，底座支腿采用方形钢柱搭配底部安装脚板设计，可通过膨胀螺栓直接固定在硬化车间地面，安装时需保证底座上平面的平面度公差控制在合理范围，避免各轧制单元的轴线偏移影响带材走料精度，整体安装边界需预留前后开卷、收卷工序的对接空间，两侧预留传动部件的维护操作空间。每个独立轧制单元采用牌坊式架体结构，内置上下成对布置的工作轧辊，轧辊两端配套轴承座与压下调节结构，可根据目标带材厚度单独调整每道次的压下量，实现逐道次递减的压下工艺配置，保证带材沿宽度方向的厚度公差均匀可控；设备端部集成齿轮传动分配模块，可将动力输入同步传递至各轧制机架的轧辊端，保证各机架轧辊的线速度匹配带材行进速度，避免出现带材堆料或过度拉伸的问题。设计过程中重点考量了连续轧制的工艺连贯性，各机架之间的间距根据常规窄带钢的轧制张力需求设定，既保证带材在机架间保有适度张力避免跑偏，又不会因间距过大导致带材下垂刮蹭设备架体；架体上预留了冷却润滑管路的安装位，可配套轧制液喷淋装置，在轧制过程中对轧辊和带材进行冷却润滑，降低轧辊磨损同时提升带材表面成型质量；传动侧的齿轮组采用封闭护罩结构设计，既可以避免生产过程中杂物卷入传动部件，也能降低传动啮合产生的噪音向外传递，改善车间作业环境。该结构可根据实际生产的带材宽度、材质硬度需求，灵活调整轧制机架的配置数量，适配不同产能与精度等级的带材轧制生产线搭建需求。
