GZD1100x4900型振动给料设备结构设计

　　在矿山、建材、化工等散状物料处理的生产链路中，给料环节的稳定性直接决定整条生产线的连续作业效率，GZD1100x4900规格的振动给料机，正是针对粗碎工段前段的均匀给料需求开发的专用设备。该设备的核心作用是将料仓内堆积的散装块状、颗粒状物料，均匀、定量、连续地供给到受料设备中，避免后续破碎设备因进料不均出现堵料、负荷波动过大的问题，同时可承受料仓落料的直接冲击，起到缓冲防护的作用，适配颚式破碎机等粗碎设备的进料工况。

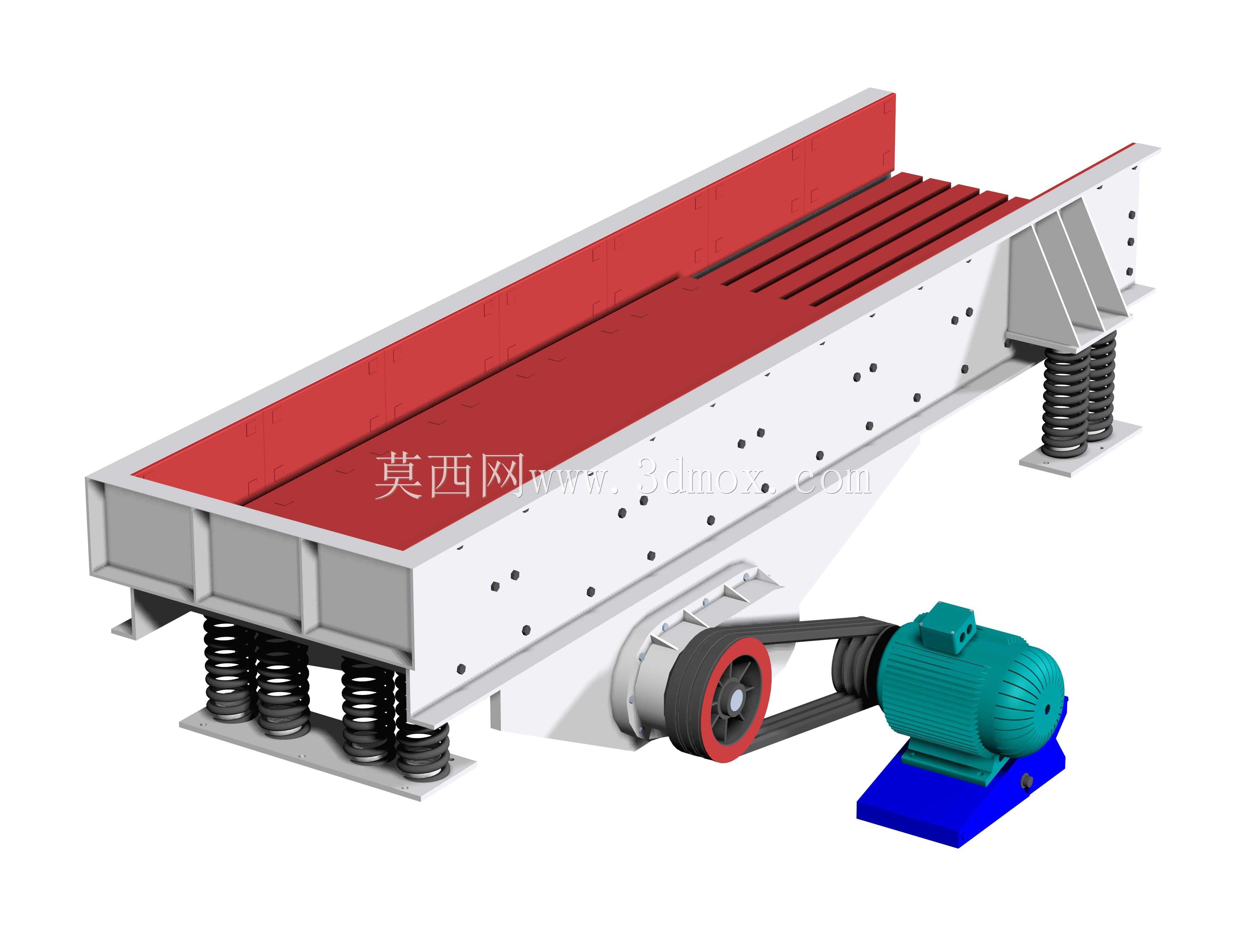

　　从设计思路来看，该设备采用双振动电机激振的结构形式，通过两台参数匹配的振动电机同步反向运转，使槽体产生定向的直线振动，物料在槽面上被连续抛起向前移动，最终实现连续给料，这种激振结构相比偏心轴式给料机，具备结构简单、维护便捷、激振力可调的优势，可根据物料的粒度、含水率、流动性调整激振力大小，适配不同特性的散料输送需求。槽体部分采用耐磨钢板焊接成型，进料端做了加厚处理，应对大块物料的长期冲击磨损，槽底设置有格栅结构，可在给料过程中预先筛分出细粒级物料，减少后续破碎设备的无效负荷，提升整条生产线的处理效率。

　　外形尺寸方面，该设备槽体有效宽度为1100mm，有效给料长度为4900mm，安装时需根据现场料仓出料口位置、受料设备的进料口高度匹配安装倾角，常规工况下安装倾角控制在10°到15°之间，针对含水率较高、粘性较大的物料可适当增大倾角，避免物料在槽面粘结滞留。设备的安装边界需要预留足够的检修空间，两侧预留不小于800mm的操作维护通道，振动电机端预留电机拆装的作业空间，设备与周边固定结构之间需要保留不小于50mm的间隙，避免设备运行振动过程中与周边结构发生碰撞干涉。

　　在实际应用场景中，该设备可适配粒径不超过500mm的块状物料给料作业，广泛应用于黑色金属矿山、有色金属矿山、建筑骨料加工、化工原料输送等场景，可处理石灰石、花岗岩、玄武岩、铁矿石、煤炭等多种散状物料。设备的弹簧支撑结构采用橡胶复合弹簧，相比金属螺旋弹簧具备更好的阻尼减震效果，可有效降低设备运行时传递到基础的振动载荷，减少基础施工的成本投入，同时运行噪音更低，符合工业作业场所的噪声控制要求。设备的进料口可根据现场料仓的出料形式设计法兰连接结构，与料仓出料口做密封衔接，避免给料过程中出现粉尘外溢的问题，适配环保生产的作业要求。
