活塞连杆曲柄传动机构三维设计

项目分类:通用机械零部件 发布时间:2021-04-23 ID:144769
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计
  • 活塞连杆曲柄传动机构三维设计

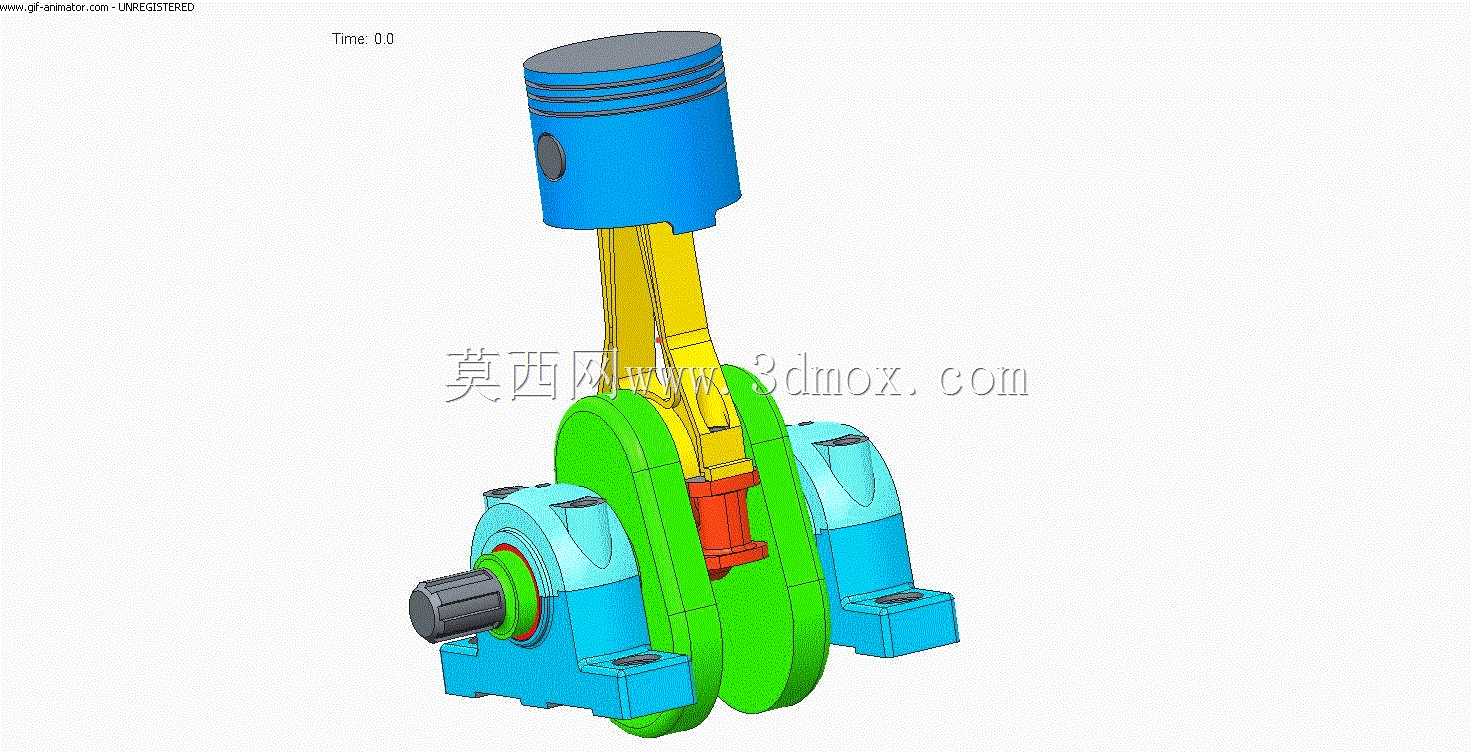

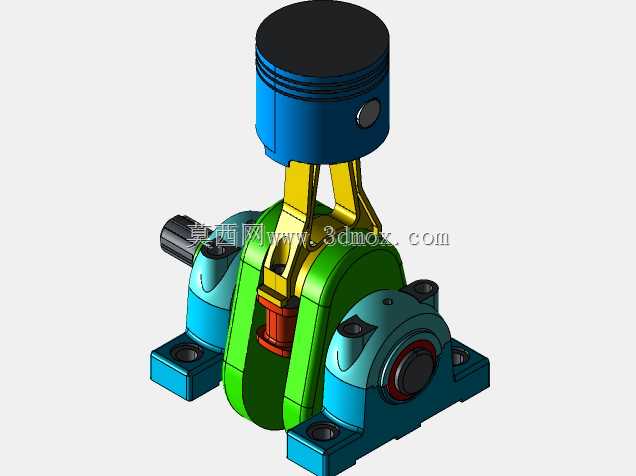

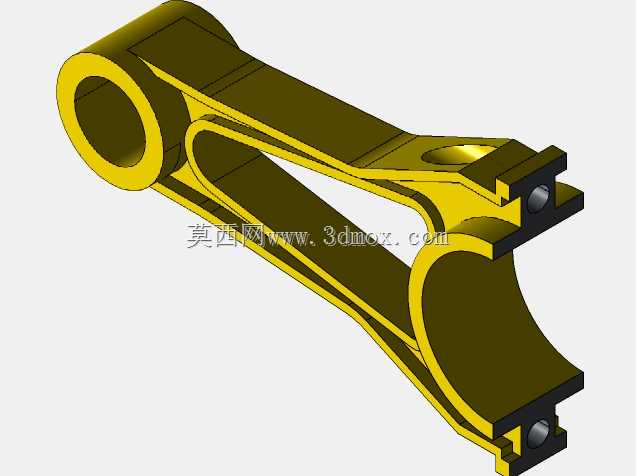

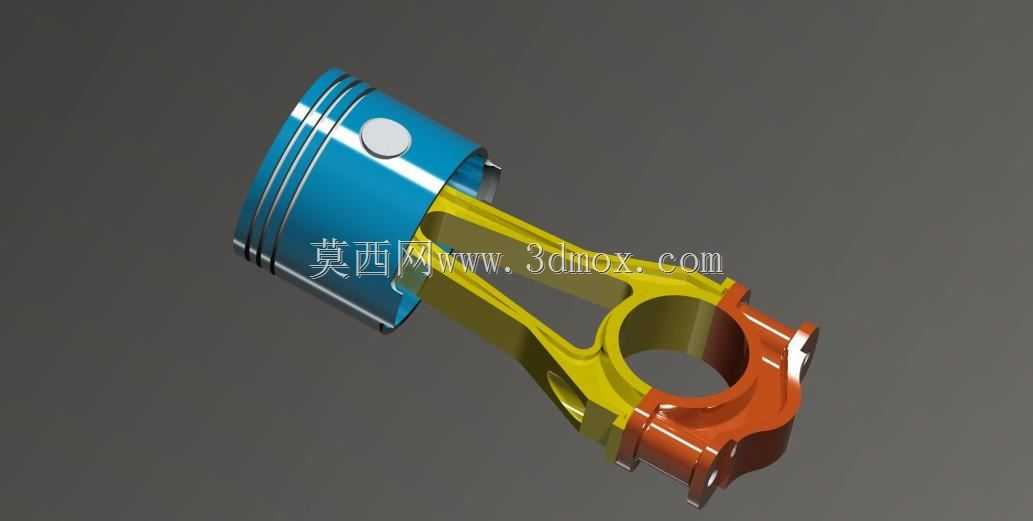

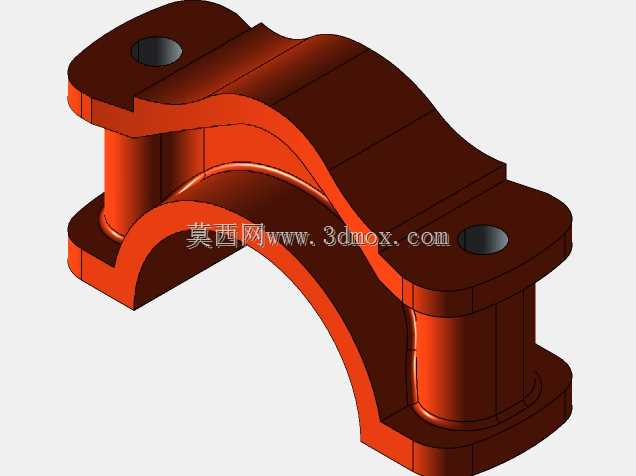

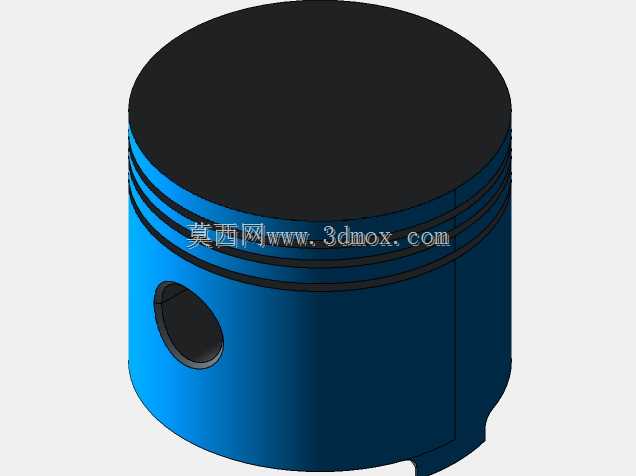

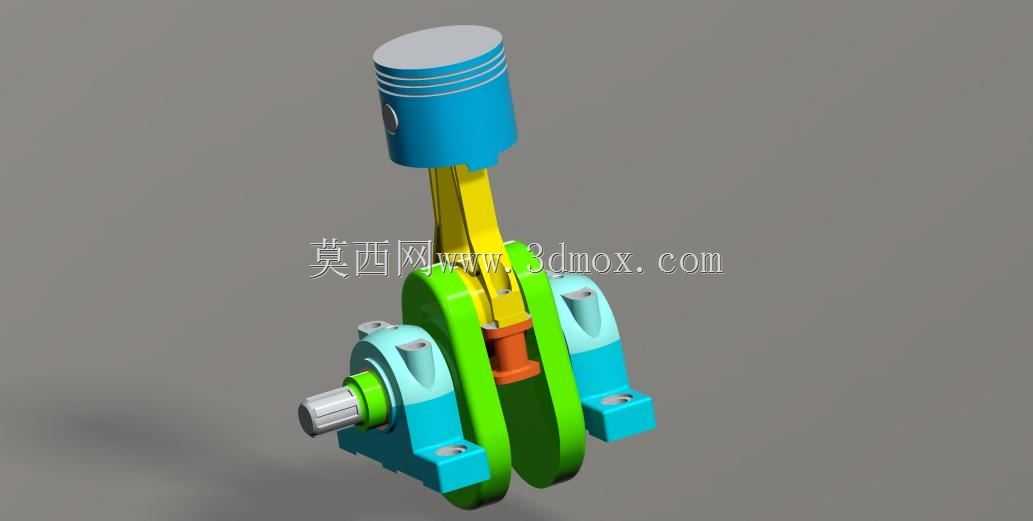

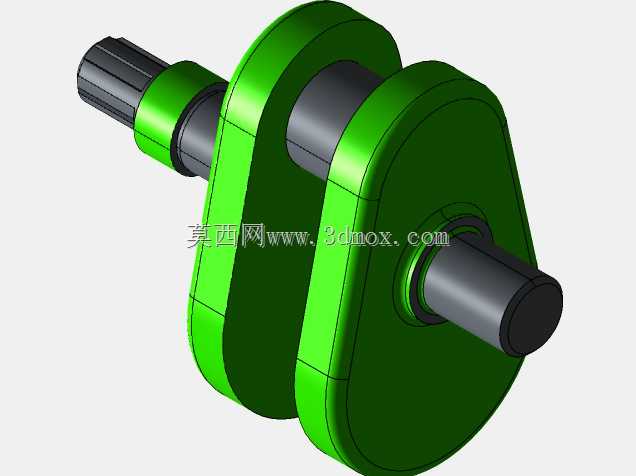

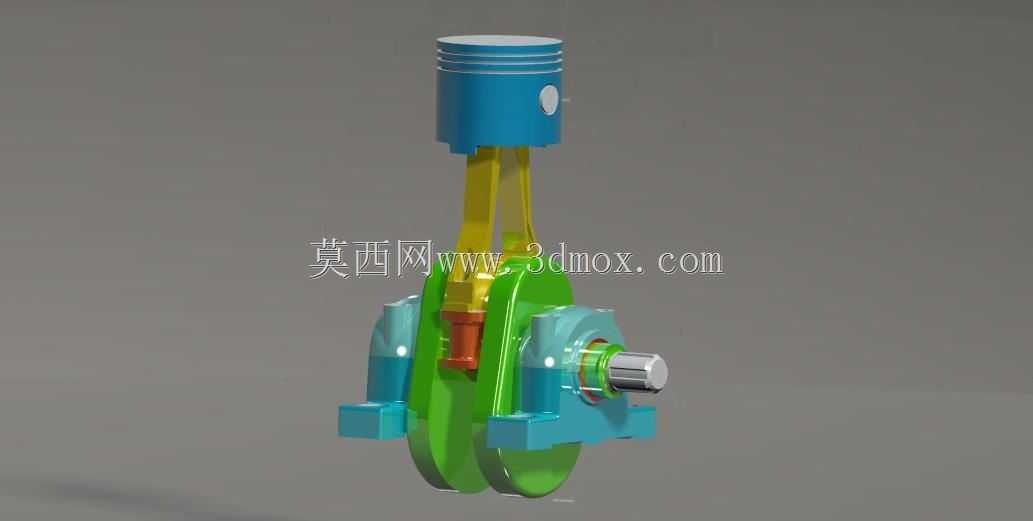

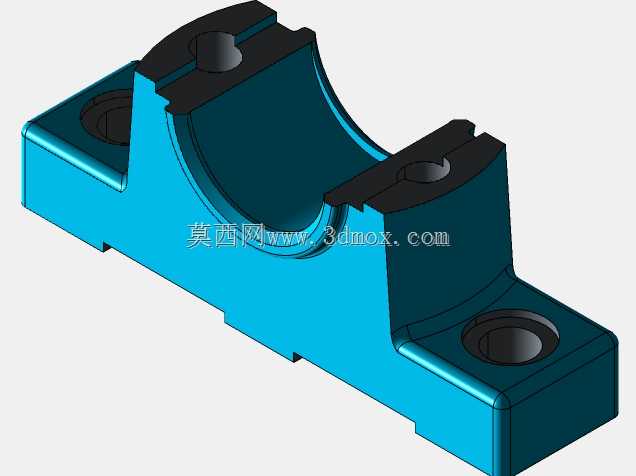

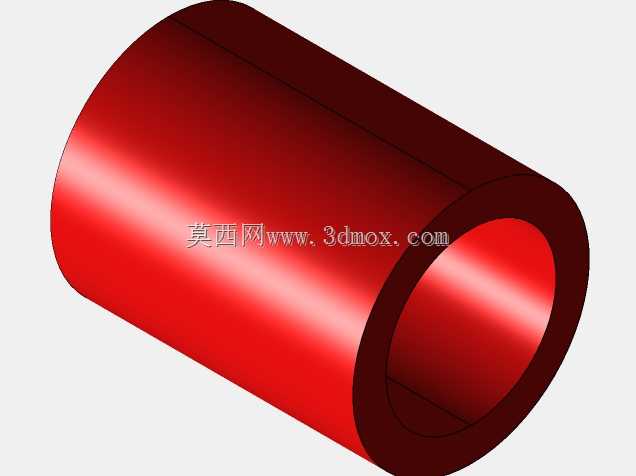

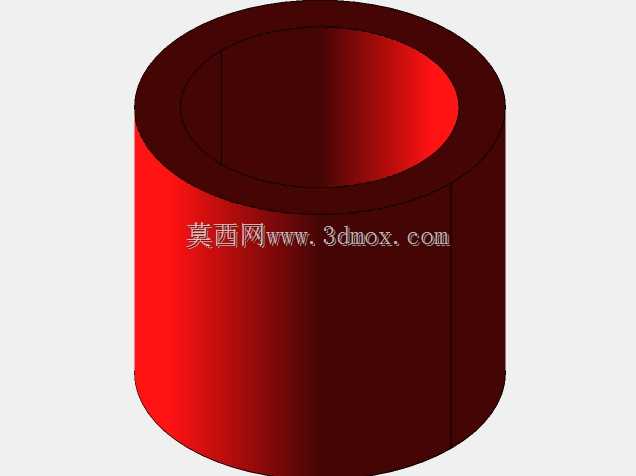

该套传动机构是内燃机核心动力转换单元的具象化设计,核心作用是实现活塞往复直线运动与曲轴旋转运动的高效转换,广泛适配于小排量通用汽油机、小型空压机、柱塞泵等需要完成往复-旋转运动切换的动力设备场景,是动力输出端的核心功能组件。整套机构由活塞组件、连杆构件、曲柄曲轴单元、支撑轴承座四个核心部分构成,活塞部分采用经典的三道环槽结构设计,可分别适配气环与油环的安装,保证往复运动过程中的气缸密封性能,活塞销孔采用同轴高精度设计,可通过活塞销完成与连杆小头端的铰接,预留的销孔卡簧槽可实现活塞销的轴向限位,避免运动过程中出现销体窜动刮蹭气缸壁的问题。连杆部分采用工字形截面的杆身设计,在保证整体结构强度、抗交变载荷能力的前提下尽可能降低构件自身重量,减少往复运动过程中的惯性损耗,连杆大头采用剖分式结构设计,可便捷完成与曲柄销的装配连接,轴瓦安装位的精度预留可保证转动副的润滑与耐磨性能。曲柄曲轴部分采用整体式双平衡块结构设计,平衡块的轮廓与重量经过匹配设计,可抵消活塞连杆组件往复运动产生的一阶惯性力,降低机构运转过程中的振动幅度,曲轴的输出轴端预留了键槽安装位,可直接与动力输出端的飞轮、带轮等构件连接完成动力输出。两侧的支撑轴承座采用剖分式安装结构,轴承安装位可适配标准滚动轴承,既可以对曲轴形成稳定的径向支撑,也可通过轴承座底部的安装孔完成整套机构在设备基体上的固定,轴承座的密封槽预留可适配油封结构,避免润滑介质出现渗漏问题。整套机构的运动配合边界经过严谨校核,活塞的往复行程与曲柄回转半径严格匹配,运动过程中连杆摆角处于合理区间,不会出现运动干涉问题,各铰接转动副的间隙预留符合机械设计公差要求,可保证长期高速运转下的可靠性,安装过程中仅需将轴承座通过螺栓固定在设备对应的安装平面上,完成活塞与气缸套的配合、曲轴输出端与负载端的连接即可投入使用,整体结构紧凑,动力传输效率高,可满足中小功率动力设备的运动转换需求。
