支架类弯曲成型冲压模具结构设计

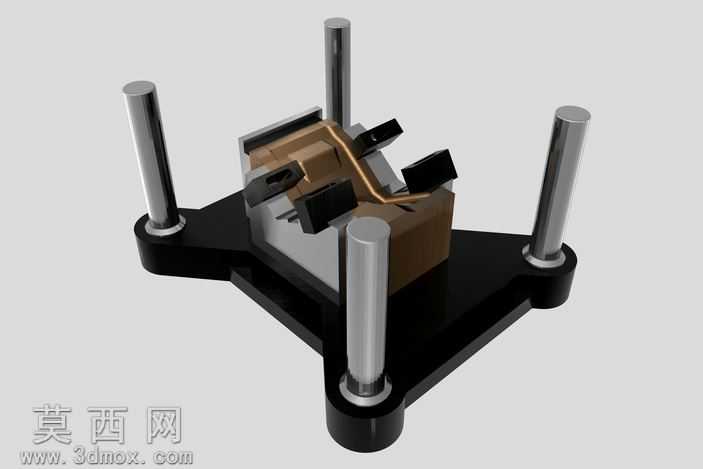

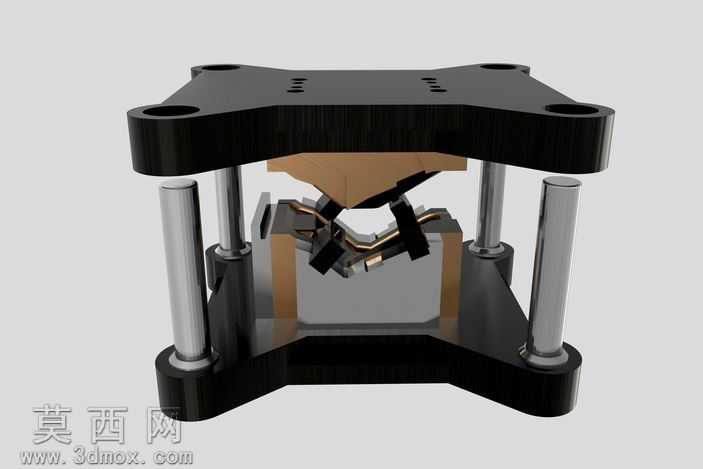

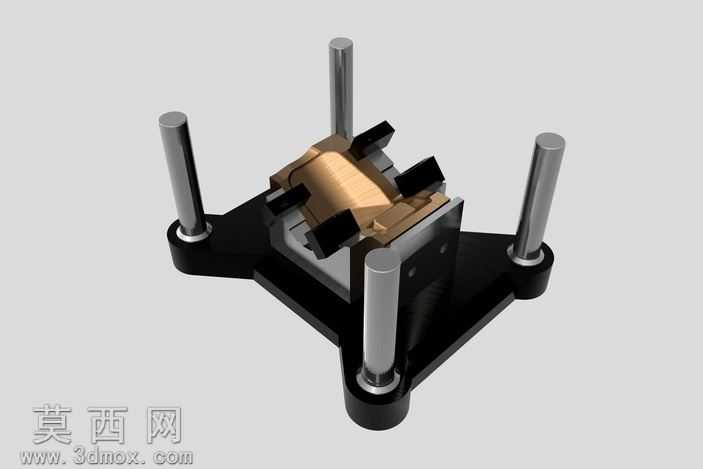

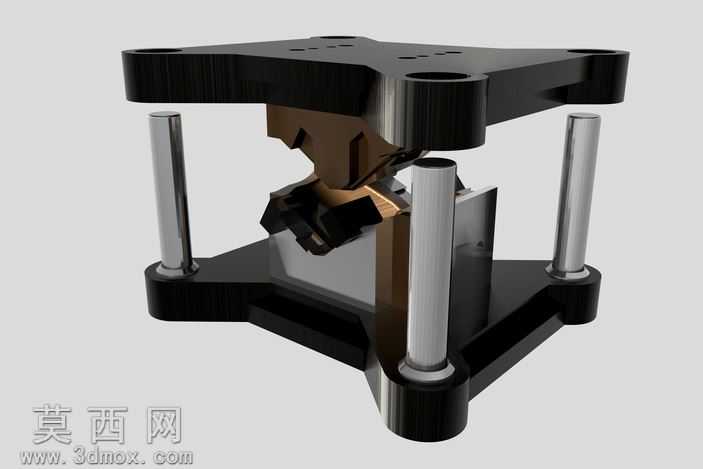

本套弯曲成型模具针对支架类五金零件的折弯成型工序开发，整体采用三维参数化建模方式完成全结构设计，建模过程中对各零部件的装配公差、运动干涉进行了逐一校验，确保模具开合动作顺畅无卡滞。整体模架采用标准后侧导柱模架结构，四根高精度导柱搭配导套实现上下模的精准导向，导柱表面做硬化抛光处理，降低长期往复运动的磨损量，保证模具长期冲压的精度稳定性。上模座采用高强度钢材建模，表面做发黑防锈处理，对应安装孔位按照标准模架参数排布，可适配常规吨位的冲压设备安装。模具核心的弯曲成型工作部件采用镶拼式结构设计，折弯凸模与凹模均采用合金工具钢材质设定，成型工作面做抛光处理减少零件成型过程中的表面划伤，同时镶拼结构便于后期易损件的更换维护，降低模具的使用成本。下模座设置有精准的零件定位结构，可保证待加工坯料的放置位置精度，避免成型过程中出现偏移导致的零件尺寸超差。建模过程中对模具的开模行程、弯曲回弹补偿量做了模拟验证，针对支架零件的折弯角度预设了合理的补偿值，确保一次冲压即可获得符合尺寸要求的成型零件。各模板之间设置有合理的让位槽与避空结构，避免合模过程中出现结构磕碰，连接螺钉、销钉等标准件均按照国标参数建模，装配位置排布合理，便于模具的装配与后期拆卸检修。渲染阶段对不同部件赋予了对应材质，模架部分呈现金属发黑质感，导柱导套呈现亮面金属抛光质感，成型镶块呈现合金钢材的金属质感，整体渲染效果清晰展现模具的分层结构与装配关系，可直观呈现模具的工作原理与各部件的功能位置，为模具的加工制造、装配调试提供清晰的三维参考依据。
