基础入门级冲压成型模具结构设计

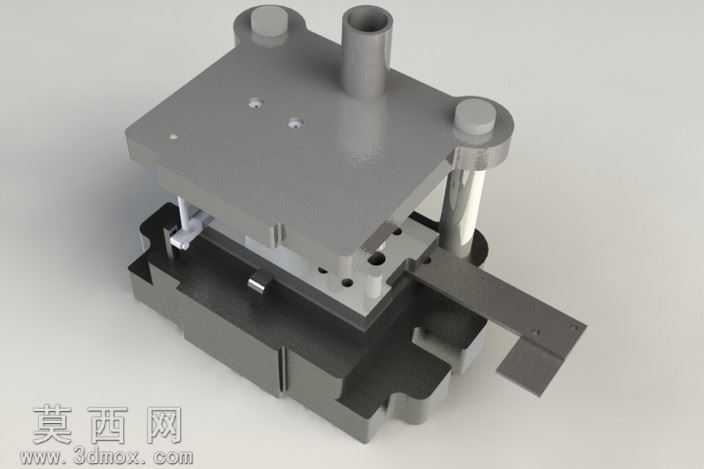

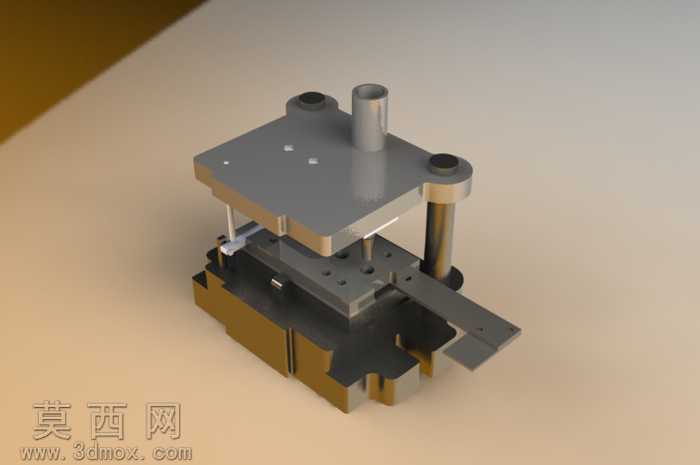

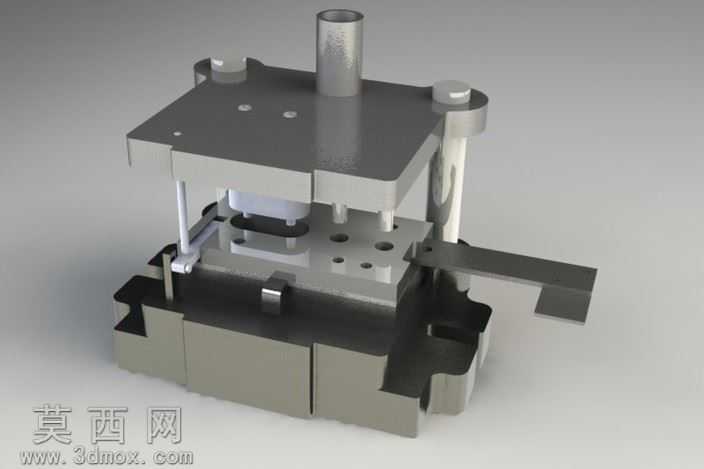

本套模具为面向入门学习者设计的基础冲压成型模具，整体采用标准冷冲模模架结构搭建，建模过程严格遵循冲压模具设计的基础规范，从下模座、凹模固定板、凹模镶块、卸料板到上模座、凸模固定板、凸模、导柱导套的层级装配逻辑清晰，完全贴合实际五金冲压模具的生产装配流程。建模阶段以参数化设计为核心思路，对每一块模板的安装孔位、导柱导套配合公差、凸凹模刃口间隙都做了明确的参数约束，方便学习者根据实际冲压料厚调整对应参数，理解模具设计中尺寸配合的核心逻辑。渲染阶段采用金属材质真实还原模具各部件的质感：模座部分采用调质钢材的哑光金属质感，凸凹模刃口部分做了淬火高亮金属材质区分，导柱导套部分添加了镀铬亮面材质，卸料弹簧、紧固螺丝等标准件也按照工业标准做了对应的材质表现，整体渲染光影柔和，清晰展现模具各层级的装配关系与结构细节。结构设计上，这套模具采用后侧导柱模架，导向精度满足基础薄板冲压需求，卸料结构采用弹性卸料设计，搭配均匀分布的卸料弹簧保证卸料力平衡，送料定位采用固定挡料销搭配导料板的基础定位结构，完全覆盖冲压模具入门阶段需要掌握的核心结构知识点，学习者可以通过拆解这套模型的建模步骤，理解从产品工艺分析、排样设计、模架选型到各零部件尺寸确定的完整设计流程，掌握模具设计中各部件的功能作用与装配逻辑，为后续复杂模具设计打下扎实基础。整套模型的结构没有冗余设计，每一个部件都对应实际生产中的功能需求，没有为了视觉效果添加不符合生产实际的装饰结构，完全还原真实工业模具的设计逻辑，适合刚接触模具设计的学习者参考学习，理解冲压模具的基础构成与设计思路。
