弯曲钢部件液压冲压成型模具设计

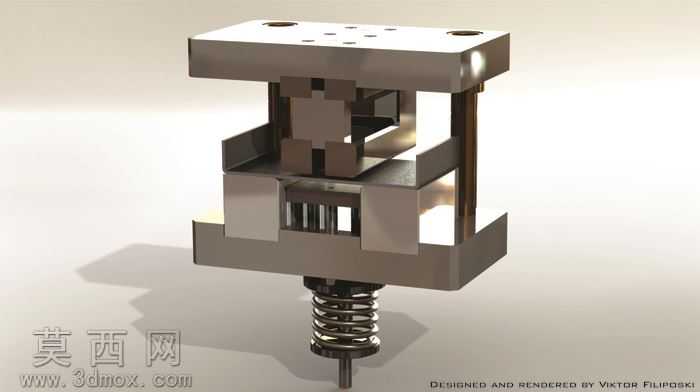

本套三维模型为针对钢制弯曲部件设计的液压驱动冲压成型模具，整体采用上下模架分体式结构设计，建模过程中严格遵循冲压模具设计规范，对各功能部件的装配关系、配合公差进行了精准还原。模型构建阶段，首先完成上下模座的基础特征搭建，上模座设置多组定位安装孔，用于适配液压机滑块的安装固定，保证冲压过程中上模的运行同轴度；下模座集成弹性卸料组件，底部配置复位弹簧结构，可在冲压完成后自动顶出成型工件，避免工件卡滞在模腔内部。模芯部分根据目标钢件的弯曲成型角度、折弯半径设计对应的凸模与凹模结构，凸模的成型面做了顺滑过渡处理，减少冲压过程中钢材表面的拉伤划痕，凹模设置合理的入模圆角，降低钢材折弯时的应力集中，避免成型件出现开裂缺陷。导向结构采用导柱导套配合形式，导柱与上下模座采用过盈配合装配，导套内部预留润滑间隙，保证连续冲压过程中上下模合模的对位精度，避免出现错模导致的工件报废。材质渲染阶段，模座、模芯等钢制部件采用金属磨砂材质，还原模具钢经调质处理后的哑光金属质感，复位弹簧采用亮面镀铬金属材质，区分不同功能部件的视觉特征，整体渲染采用柔和的影棚布光，清晰展现模具各层结构的装配层次与细节特征。设计过程中充分考虑液压机的安装适配性，整体模架的闭合高度、开模行程均匹配对应吨位液压机的参数范围，卸料弹簧的弹力经过参数核算，能够稳定顶出成型后的钢制弯曲件，同时不会因弹力过大导致工件变形。各零部件之间的避让间隙、配合公差均按照实际加工要求进行参数化设定，既保证模具运行过程中无结构干涉，也能满足实际加工生产的精度要求，完整还原了液压冲压弯曲模具的典型结构与工作逻辑。
