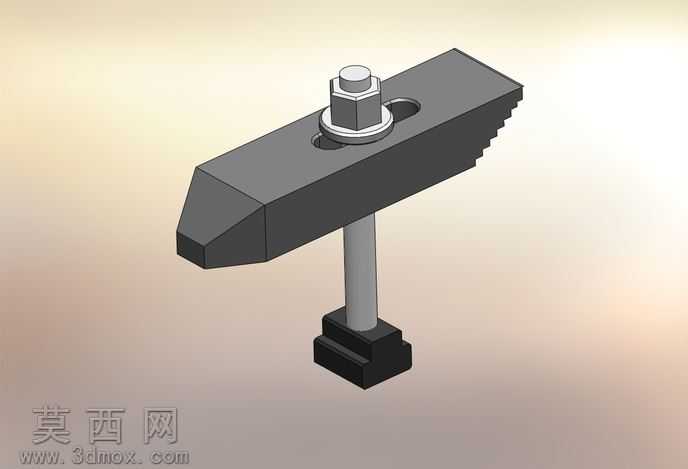

T型滑块夹紧加工夹具三维结构设计

本作品为T型滑块配套的夹紧加工夹具三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处配合尺寸都做了公差适配的预留，确保模型导入工程图模块后可直接导出符合生产要求的加工图纸。渲染阶段采用哑光金属材质模拟主体滑块的调质钢质感，对顶部锁紧螺母做了发黑处理的材质表现，中部拉杆采用冷拉圆钢的亮面金属质感，底部基座做了喷砂氧化的哑光深色材质区分，通过三点布光打出清晰的结构阴影，完整呈现夹具的装配层次与各部件的轮廓边界。结构设计上，夹具采用T型滑槽适配的滑块主体，滑块头部做了阶梯式压接面设计，可适配不同厚度的工件装夹需求，中部拉杆贯穿滑块与底部锁紧基座配合，通过顶部的六角螺母旋紧实现垂直方向的压紧力传导，底部基座设置了定位凸台，可嵌入机床工作台的T型槽内实现夹具自身的快速定位，避免装夹过程中夹具发生位移。设计思路围绕机加工场景的快速装夹需求展开，摒弃了复杂的多连杆锁紧结构，采用最经典的螺旋压紧结构，既保证了足够的夹紧力，又降低了夹具自身的加工难度与制造成本，滑块的压接面做了防滑齿纹设计，可增大与工件接触面的摩擦力，防止加工过程中工件出现打滑移位的问题，拉杆与滑块的配合孔做了间隙适配，既保证拉杆可顺畅滑动调整压紧高度，又避免间隙过大导致压紧时出现偏斜，所有棱角处都做了工艺倒角处理，既去除加工毛刺避免划伤操作人员，又能降低应力集中提升夹具的整体使用寿命。模型完成装配后做了全局干涉检查，确认所有活动部件在行程范围内无碰撞卡滞问题，可完整模拟夹具从松开到锁紧的全行程动作，适配普通铣床、钻床等通用机加工设备的工件装夹使用场景。
