莱克斯Flex块套管立式轴承枕座

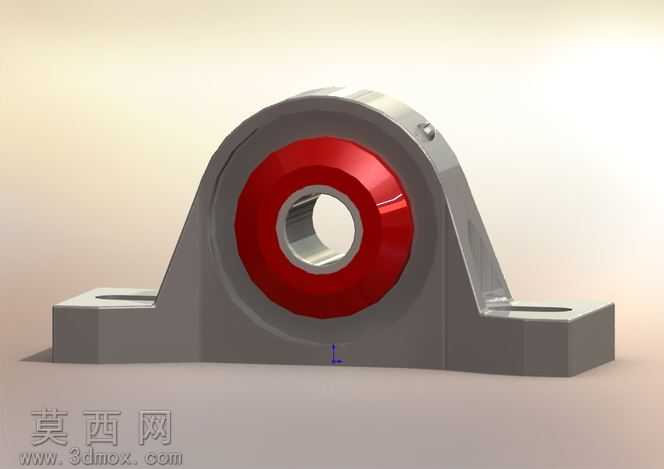

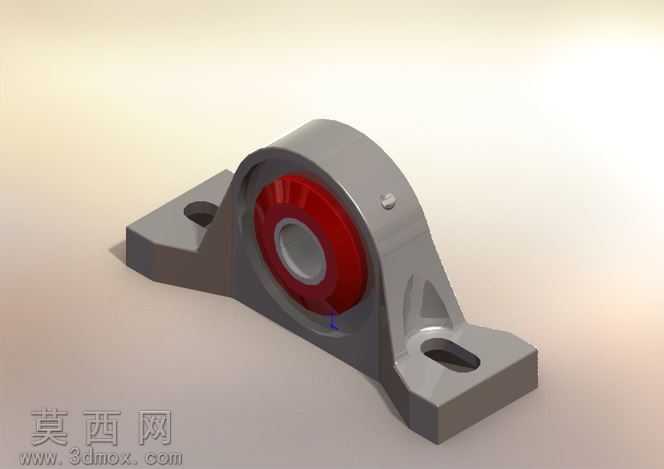

本模型为莱克斯Flex系列块套管轴承枕座，建模阶段以实际工业应用的安装尺寸、轴孔配合参数为基准，在三维软件中先完成基准面搭建，以中心轴孔为核心定位基准，首先绘制轴承安装内孔的回转轮廓，通过旋转特征生成内圈轴承安装位的基础结构，保证1.625英寸轴径的配合精度符合安装公差要求。随后绘制枕座的两侧支撑立壁与底部安装底板的轮廓草图，通过拉伸特征生成主体支撑结构，对底板上的两个长圆形安装孔进行精准定位，预留安装调节余量，满足现场安装时的位置微调需求。建模过程中对支撑立壁与底板的衔接位置做了圆角过渡处理，还原实际铸件的工艺倒角特征，避免应力集中的结构缺陷，同时在立壁顶部添加定位凸点结构，还原实物的装配定位细节。材质与渲染阶段，将主体铸铁部分赋予哑光灰铸铁材质，调整材质的粗糙度与金属反光参数，还原铸造成型的哑光金属质感，内圈轴承部分赋予亮面红色烤漆金属材质，通过调整高光反射层级，突出红色外圈的光滑漆面质感，同时在场景中添加柔和的环境光与定向补光，渲染出结构的明暗层次，清晰展现立壁的支撑弧度、底板的安装平面、内孔的同轴度等结构细节。设计思路上，该轴承枕座作为夹具配套的支撑部件，整体采用对称式立式支撑结构，两侧立壁形成稳定的三角支撑形态，保证径向承载时的结构稳定性，底部的平整安装面可与安装基面完全贴合，长圆孔设计可适配一定范围内的安装位置偏差，内孔的套管结构可对穿入的轴类零件形成稳定的回转支撑，红色外圈部分兼具密封与标识作用，整体结构紧凑，安装便捷，可直接应用于传动系统、工装夹具的轴系支撑场景，建模过程中所有特征均采用参数化设计，可根据实际轴径、安装尺寸需求快速调整参数生成适配规格。
