棘轮式间歇多重齿轮传动演示机构

项目分类:通用机械零部件 发布时间:2021-04-23 ID:144927
  • 棘轮式间歇多重齿轮传动演示机构
  • 棘轮式间歇多重齿轮传动演示机构
  • 棘轮式间歇多重齿轮传动演示机构
  • 棘轮式间歇多重齿轮传动演示机构
  • 棘轮式间歇多重齿轮传动演示机构
  • 棘轮式间歇多重齿轮传动演示机构
  • 棘轮式间歇多重齿轮传动演示机构

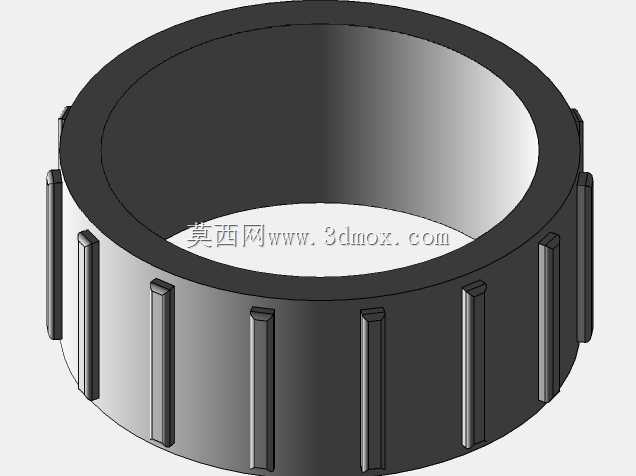

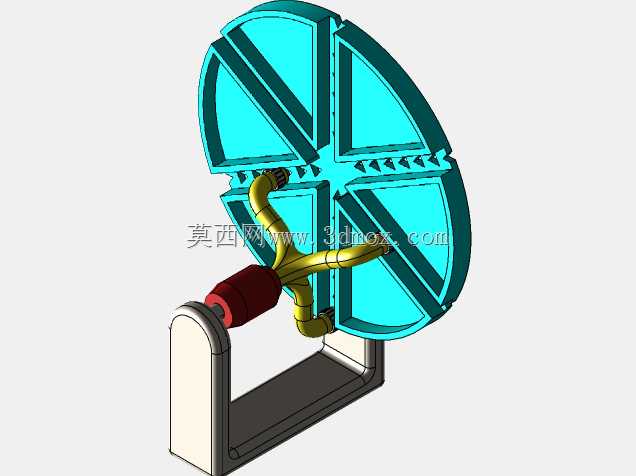

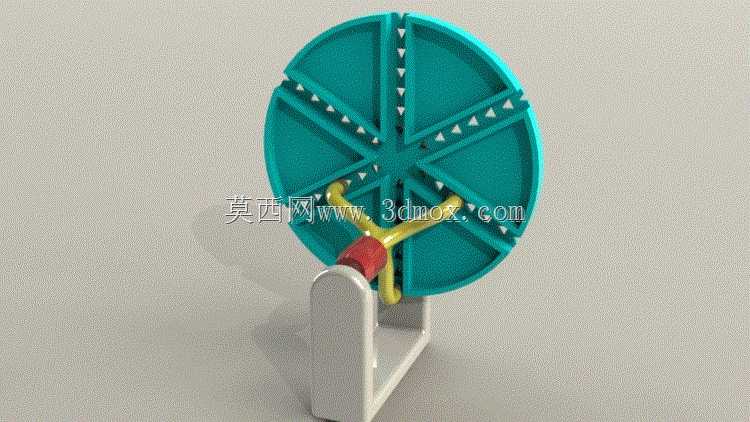

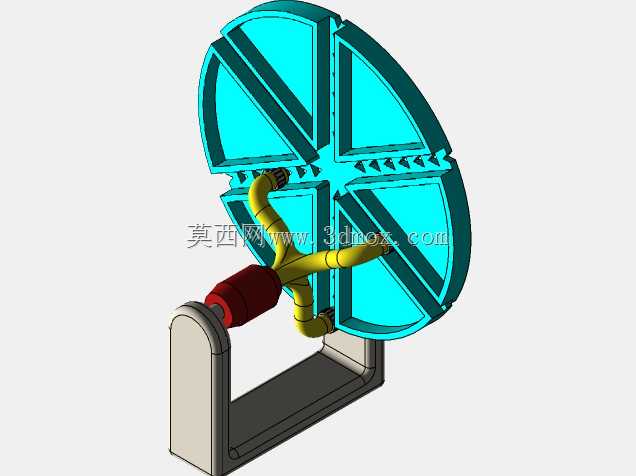

该多重齿轮传动机构属于间歇式机械传动演示装置,核心采用内置棘爪的棘轮式齿轮结构,搭配Y型拨叉驱动组件与立式安装支座,可实现单向间歇式旋转运动输出,多用于机械原理教学演示、小型自动化设备的间歇送料工位、文创类机械摆件的动力传递环节,也可作为非标自动化设备中步进送料、分度转位机构的原理验证原型。从实际用途来看,这类结构能够将拨叉端输入的往复摆动动作,转化为大齿轮端的单向步进旋转运动,无需额外配置单向轴承即可实现逆止功能,可适配小载荷下的定角度间歇输送场景,比如小型物料的分料工位、转盘式装配台的分度驱动、教学实验台的原理展示单元,相比普通槽轮机构,该结构的步进角度可通过调整棘爪与内齿槽的啮合数量灵活调整,传动过程的冲击更小,运行噪音更低。在功能特性上,该机构的大齿轮采用轮辐式镂空结构,内圈均匀排布三角型棘齿槽,六组径向辐条将轮体分隔为对称的减重空腔,既降低了整体转动惯量,也能直观展示内部棘爪的啮合状态;Y型拨叉的两个叉臂端部各设置一个驱动棘爪,可在往复摆动过程中交替推动内齿槽带动轮体转动,拨叉与支座之间采用铰接连接,铰接端预留了标准的驱动轴安装位,可外接手动摇杆、小型曲柄电机等动力输入部件;立式L型支座底部设置了平整的安装基面,基面上预留了两个对称的安装孔位,可直接通过螺栓固定在工作台面或设备机架上,安装时无需额外设计转接支架。设计思路上,该结构摒弃了传统外啮合棘轮外露易夹杂物的缺陷,将棘齿结构集成在大齿轮的内圈位置,配合轮辐式的遮挡结构,可避免外部灰尘、细小碎屑进入啮合区域,提升了机构运行的可靠性;拨叉与棘爪采用一体化的铰接设计,棘爪背部设置了弹性抵接结构,可保证棘爪始终与内齿槽紧密贴合,不会出现跳齿、脱啮的问题;整体结构的运动副均采用间隙配合设计,各转动部位预留了润滑脂填充空间,长期运行无需频繁维护。外形尺寸与安装边界方面,该机构整体呈立式布局,大齿轮的外径为整体结构的最大宽度尺寸,支座底部的安装孔中心距与大齿轮的中心高度形成稳定的支撑三角形,安装时需保证大齿轮的旋转平面与动力输入轴的摆动平面处于同一垂直面,预留的周边安全间隙不小于大齿轮半径的1.2倍,避免运行过程中与周边部件发生运动干涉;驱动输入端的轴伸长度可根据实际安装场景调整,适配不同的动力源连接需求。
