法兰安装式轴向减速机结构设计

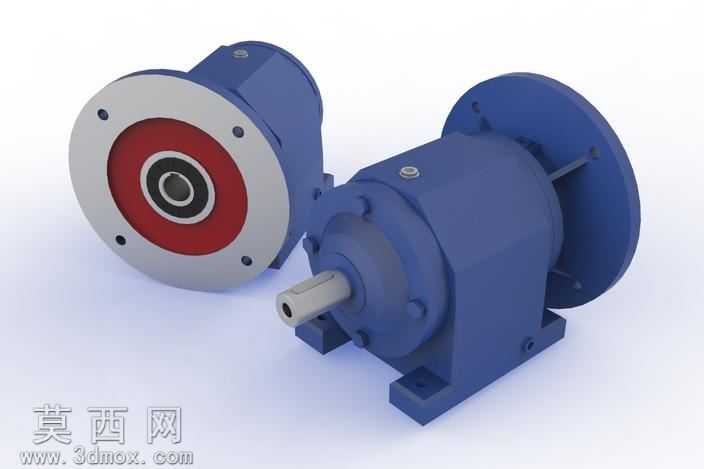

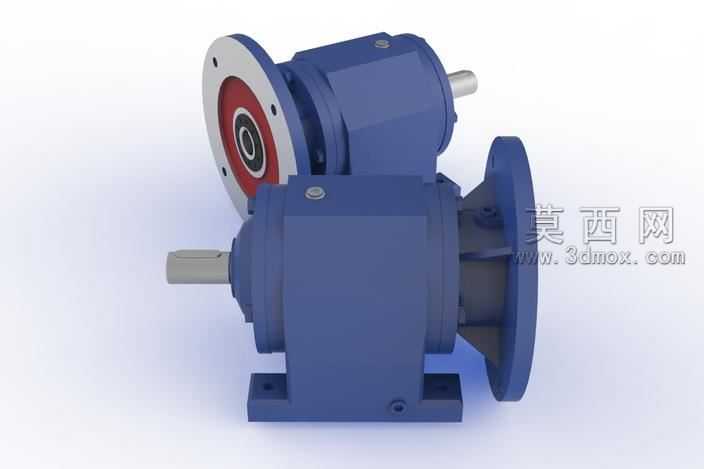

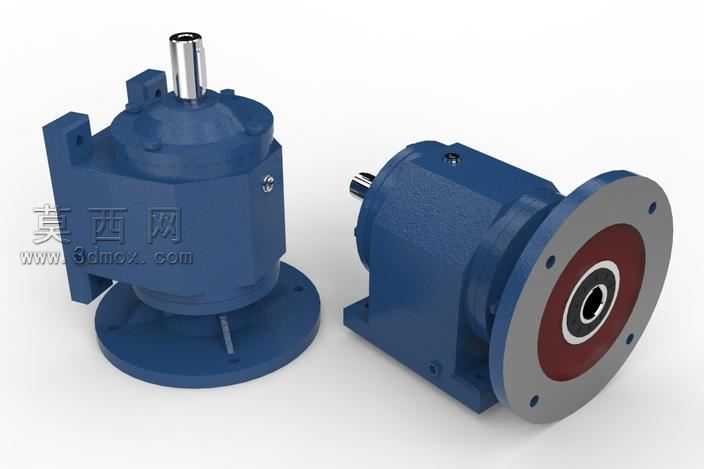

本作品为轴向安装形式的减速机三维建模设计，采用SolidWorks完成全参数化建模，整体围绕同轴式减速传动的结构特性展开设计。建模过程中首先对减速机的核心传动逻辑进行梳理，明确输入轴与输出轴的同轴布局要求，依次完成各级传动齿轮、输入输出轴系、箱体壳体、安装法兰、底座支撑等零部件的独立建模，再按照实际装配约束完成整体装配，确保各部件间的配合关系符合机械设计规范，无干涉错位问题。材质设置上，针对减速机不同部件的功能特性匹配对应材质表现：箱体部分采用铸铁材质，渲染时还原铸铁件哑光深灰蓝的漆面质感，表面添加细微的铸造纹理与漆面颗粒感，还原工业铸件的真实外观；安装法兰端面采用金属机加工质感，呈现银灰色金属光泽，端面做平整光洁的机加工面效果，区分铸造面与加工面的视觉差异；输入输出轴采用调质钢材材质，表面呈现光亮的金属加工质感，轴端的倒角、键槽等细节均做精细化建模还原；端盖、紧固螺栓等标准件也按照工业实物的材质特性做对应渲染处理，区分不同部件的材质视觉差异。结构设计上，两款同系列减速机分别采用底座式安装与法兰式安装两种结构形式，底座式机型带有一体式铸造安装底座，预留安装固定孔位，适配脚座安装场景；法兰式机型在输出端设置圆形安装法兰，法兰上均匀分布安装螺栓孔，适配法兰对接的安装场景，两款机型的核心传动腔体结构保持一致，可适配不同的设备安装需求。箱体外部的散热筋、安装吊耳、油位观察孔、紧固螺栓位等细节均做完整还原，输入轴端的密封结构、输出端的轴承位结构也按照实际减速机的密封与支撑要求做结构建模，确保模型的结构合理性与工程参考价值。渲染阶段采用工业产品展示常用的柔光布光方案，主光源从侧上方打亮模型主体，辅助光源补全暗部细节，添加柔和的环境反射效果，既清晰呈现减速机的整体外形轮廓，也突出各部件的结构细节与材质质感，整体模型结构完整，细节丰富，可用于减速机结构教学、设备配套选型展示、传动方案演示等场景。
