西门子3SE5系列滚子杠杆限位开关

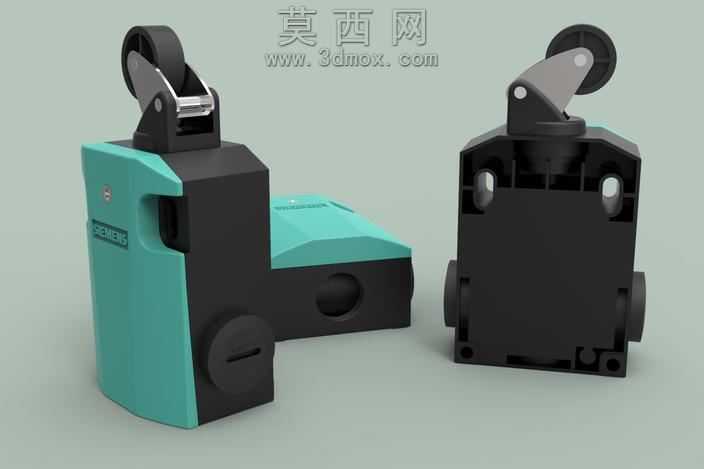

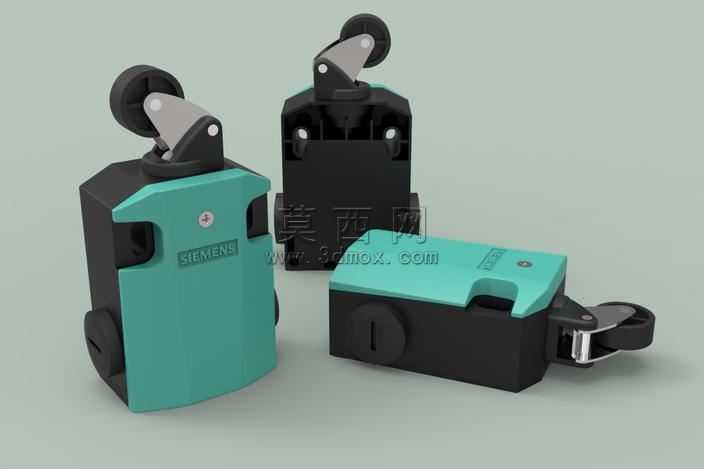

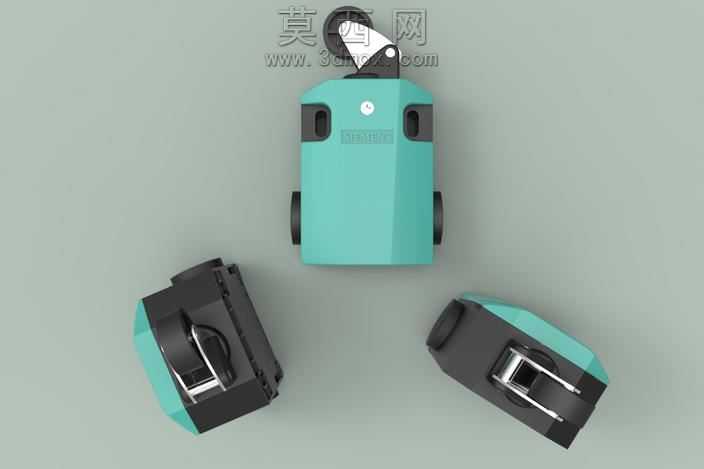

本模型为西门子3SE5系列滚子杠杆式限位开关的三维建模作品，建模过程以SolidWorks为核心工具，严格参照实物的工业设计参数完成全结构还原。建模初期先梳理限位开关的整体结构逻辑，将产品拆分为主体基座、触发摆臂、滚轮组件、密封端盖、接线腔体五个核心模块，采用自底向上的建模思路逐一完成零件绘制。主体基座部分通过拉伸、切除、圆角特征构建出青绿色壳体与黑色底座的分层结构，壳体表面的SIEMENS品牌标识采用包覆特征实现，还原实物的丝印质感，基座侧面的安装卡槽、定位孔位完全匹配工业安装标准，保证模型的工程实用性。触发摆臂部分采用钣金与机加工件结合的建模方式，银灰色金属摆臂通过拉伸凸台构建主体轮廓，摆臂与基座的连接转轴添加了同轴心配合，还原真实的转动自由度，摆臂顶端的黑色滚轮采用旋转特征生成，滚轮表面添加细微的纹理质感，模拟工业橡胶滚轮的防滑属性。模型渲染阶段采用Keyshot完成材质与场景搭建，青绿色壳体赋予哑光工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，黑色底座添加玻纤增强塑料的细微颗粒纹理，金属摆臂赋予拉丝不锈钢材质，转轴、卡扣等小零件赋予镀锌金属质感，场景采用浅灰色纯色背景，搭配柔和的侧方打光，清晰呈现产品的结构层次与细节特征。设计过程中重点还原了限位开关的触发结构逻辑，摆臂的转动角度、滚轮的伸出位置完全匹配实物的行程参数，内部的接线腔体预留了标准的接线端子安装位，可直接用于工业场景的装配模拟、自动化产线的布局演示，也可作为电气元件选型阶段的可视化参考模型，帮助工程师快速理解产品的安装尺寸与触发方式。
