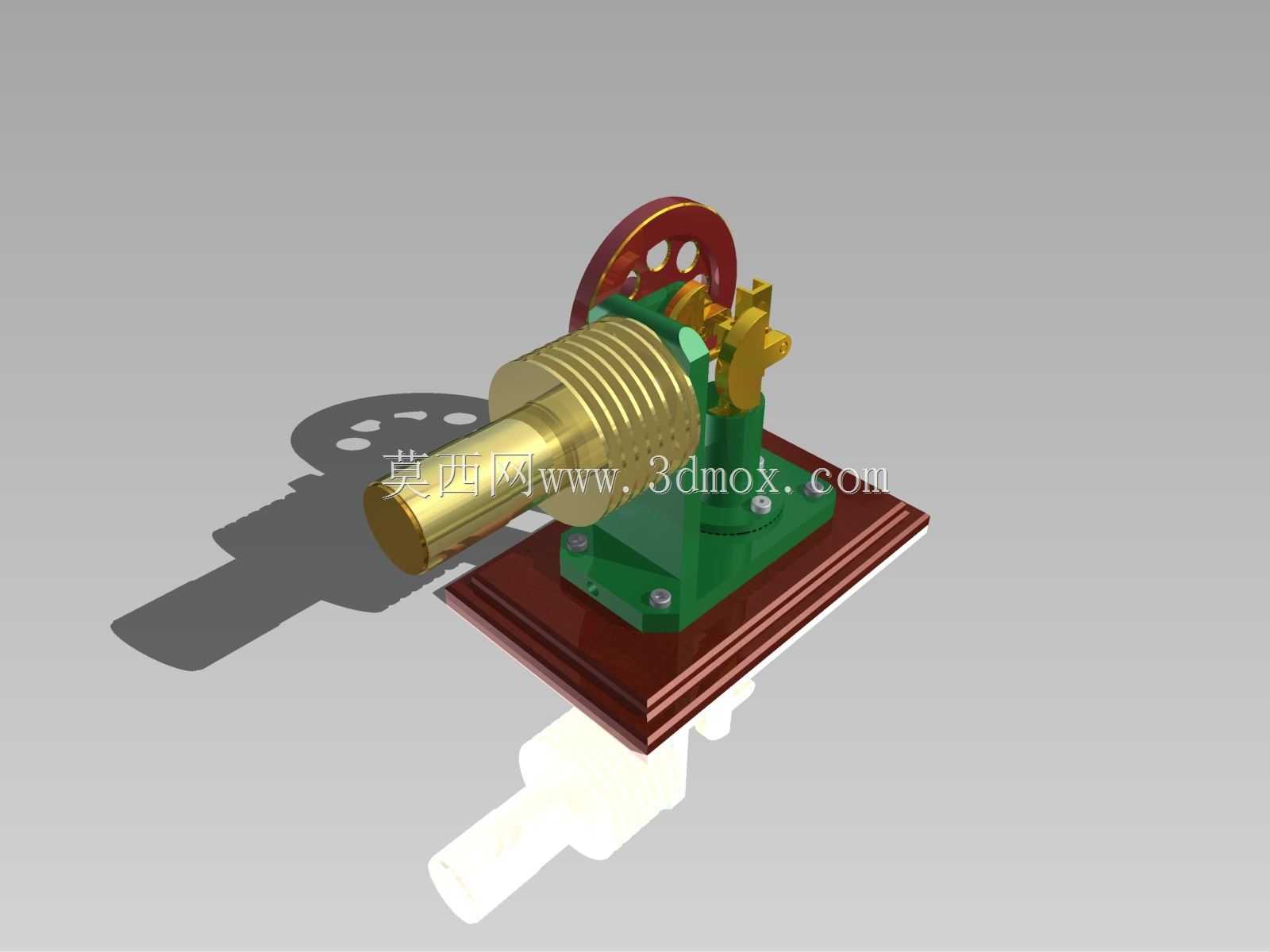

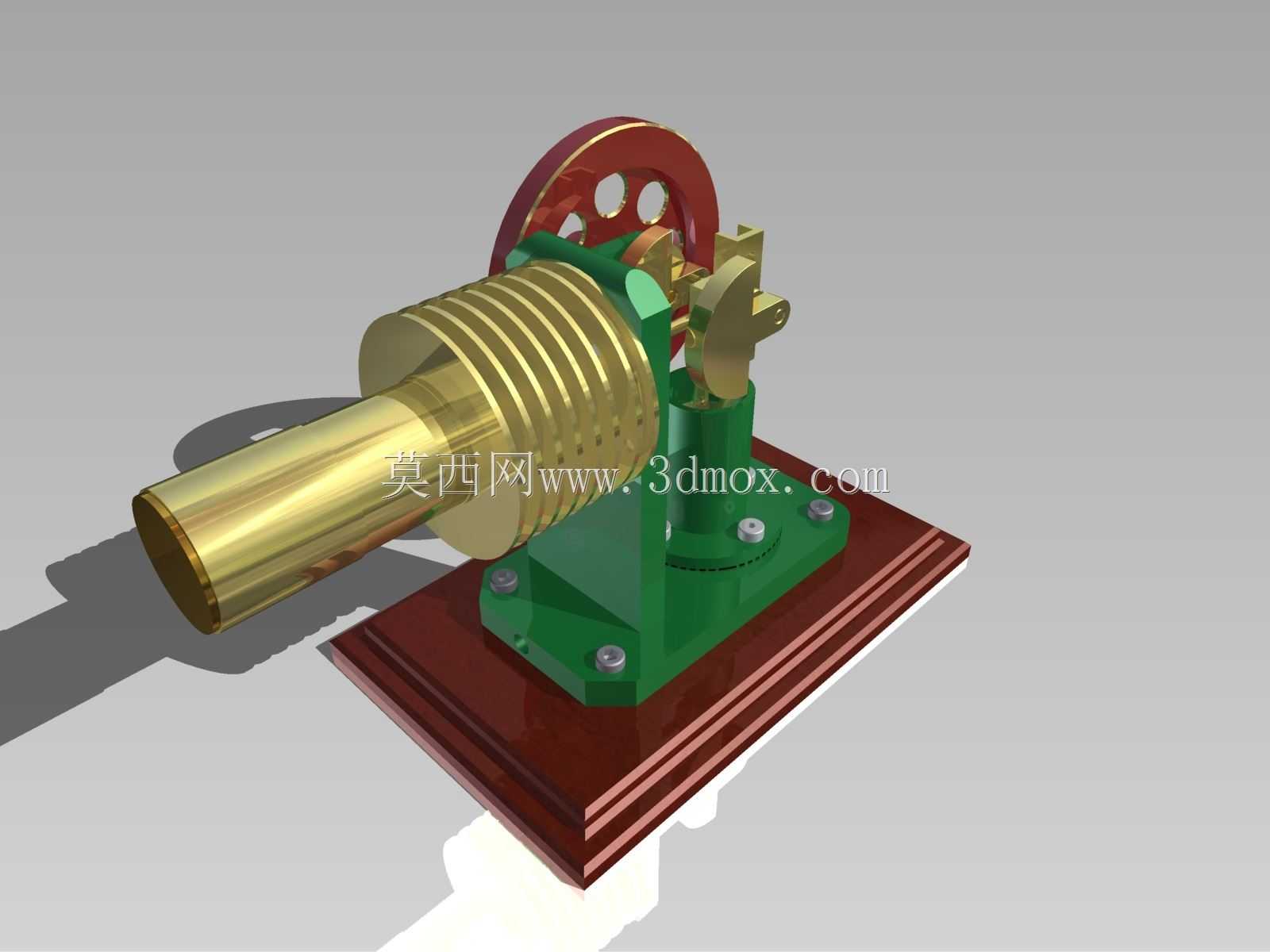

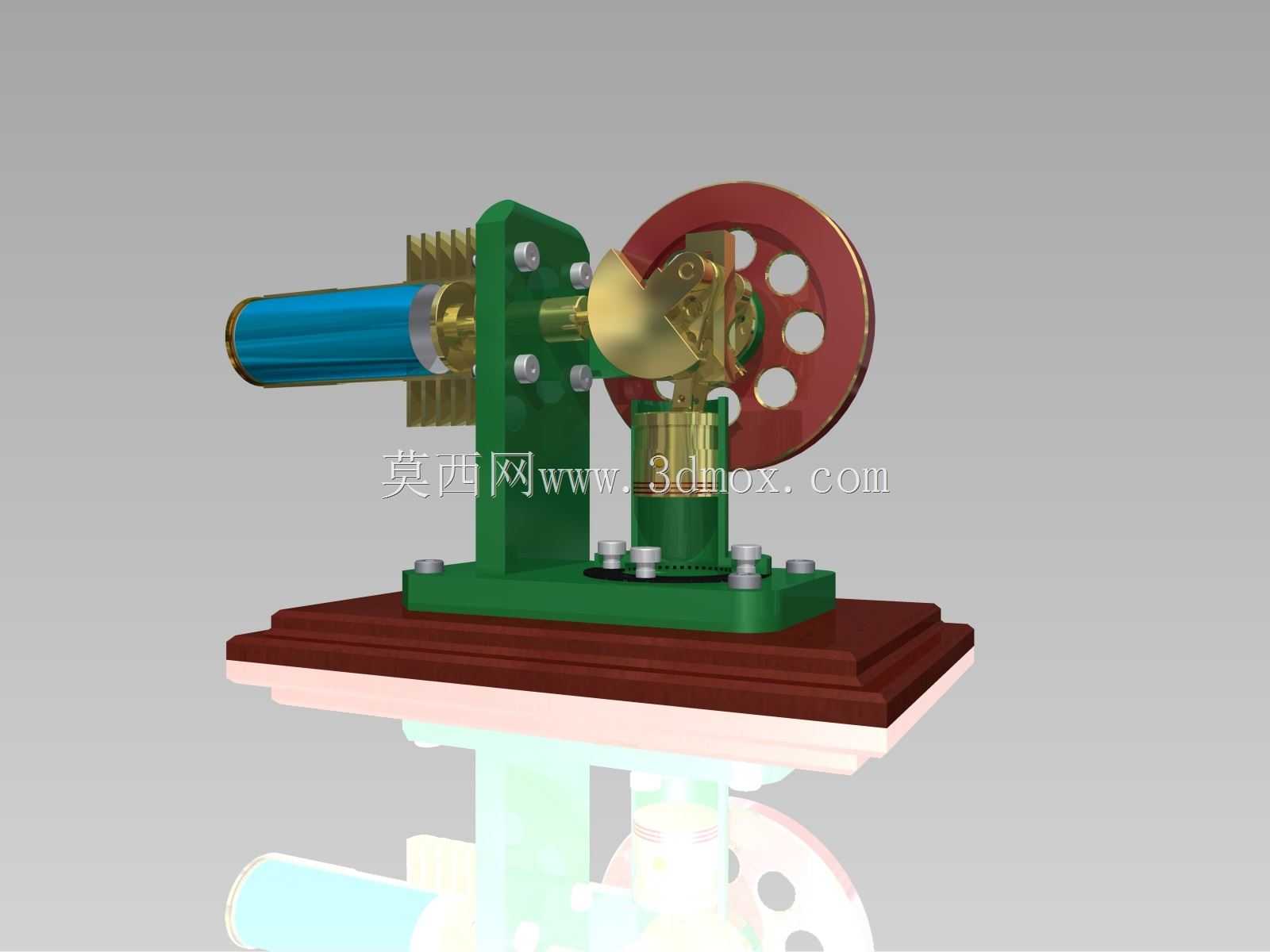

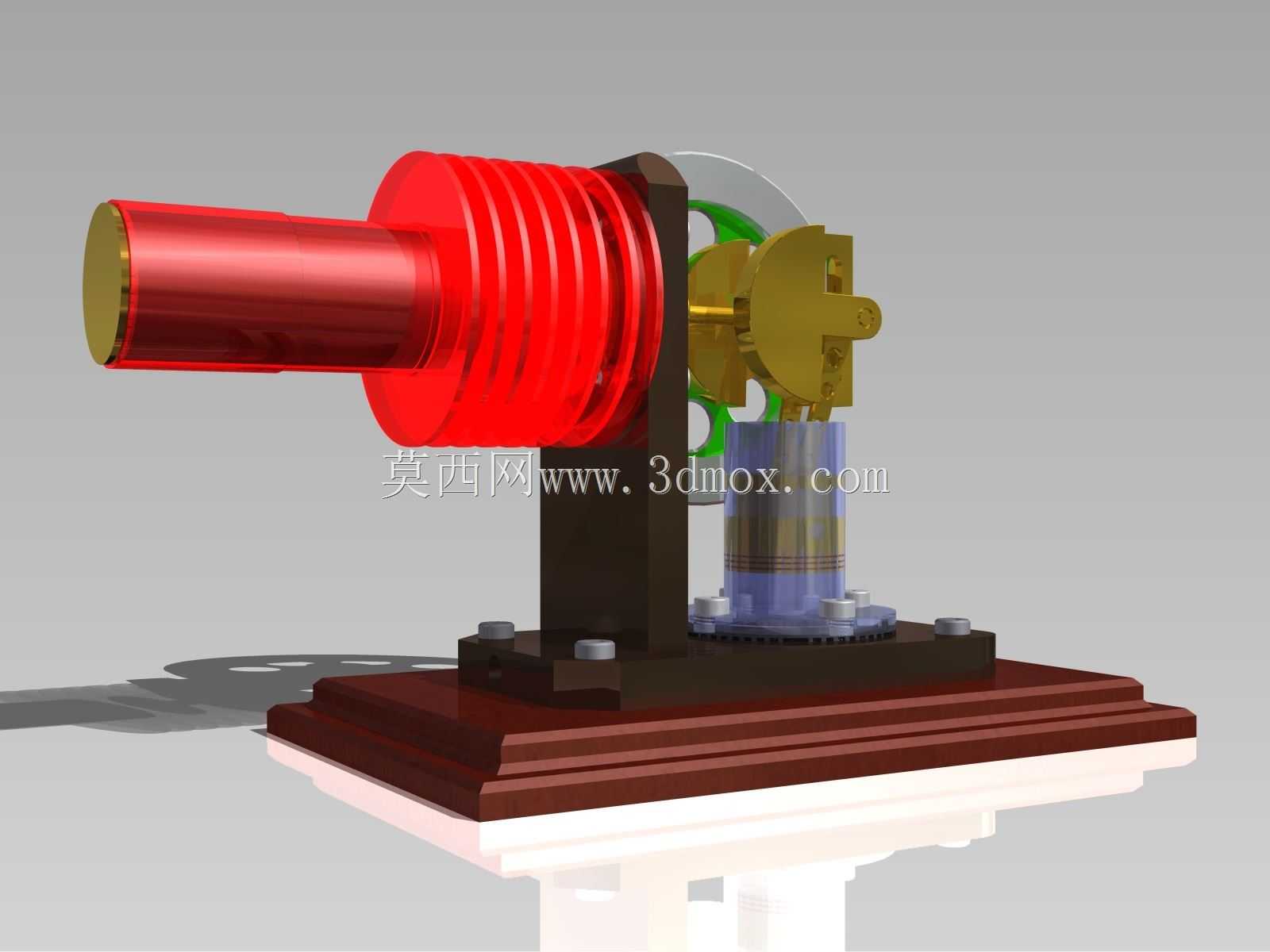

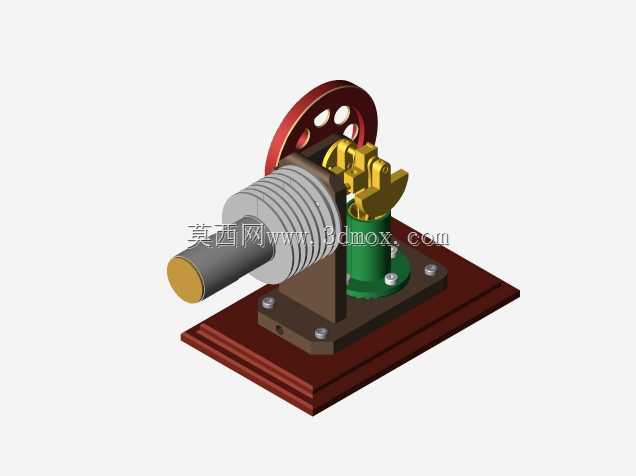

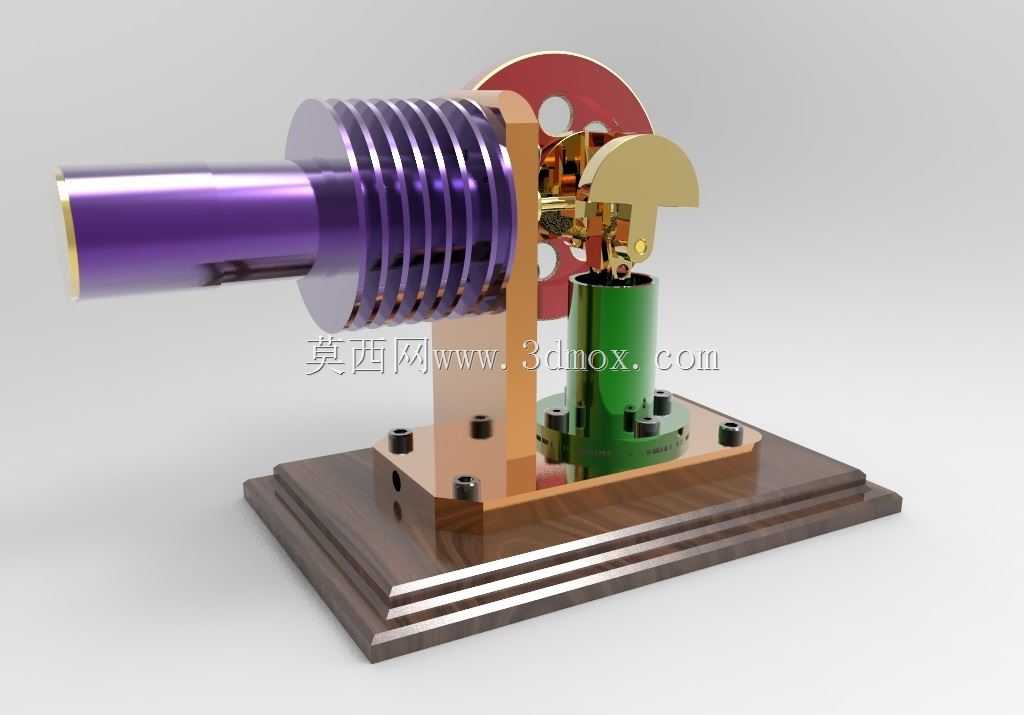

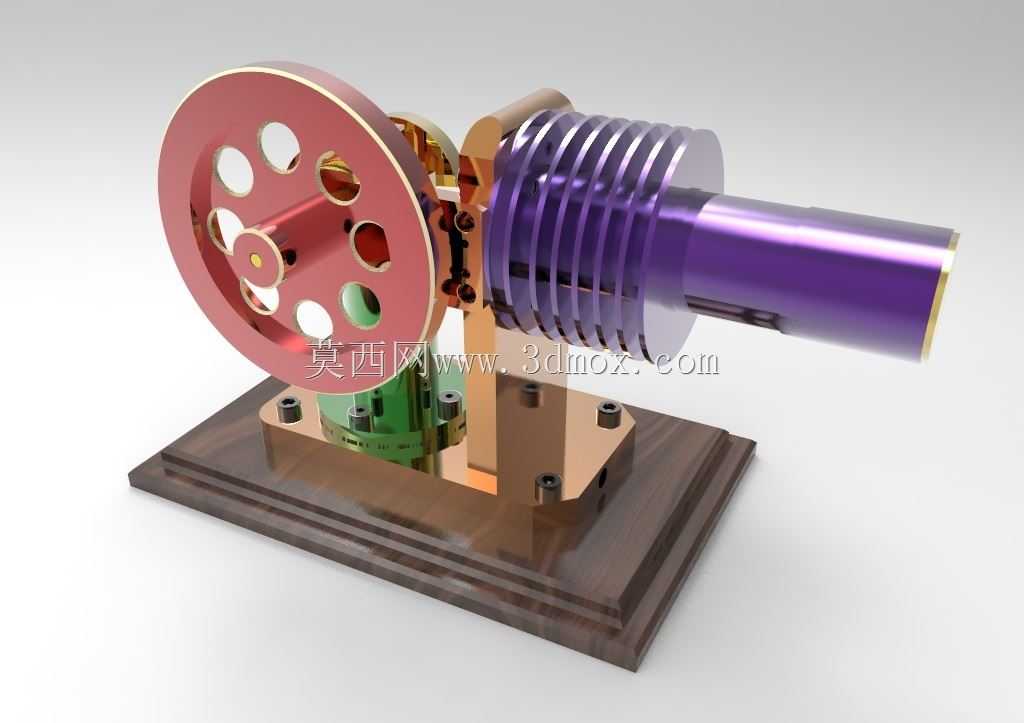

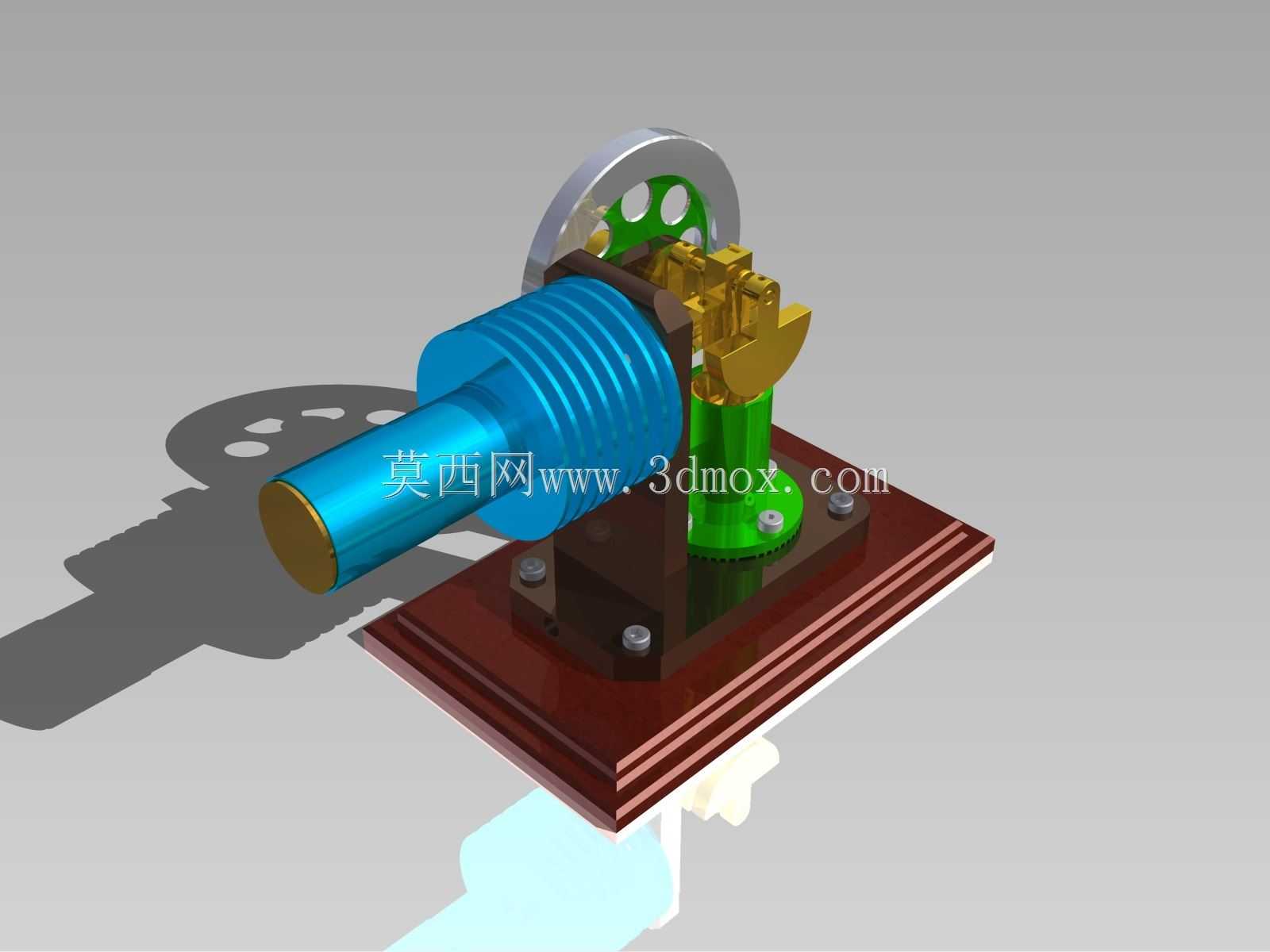

带木质底座的斯特林动力装置结构设计

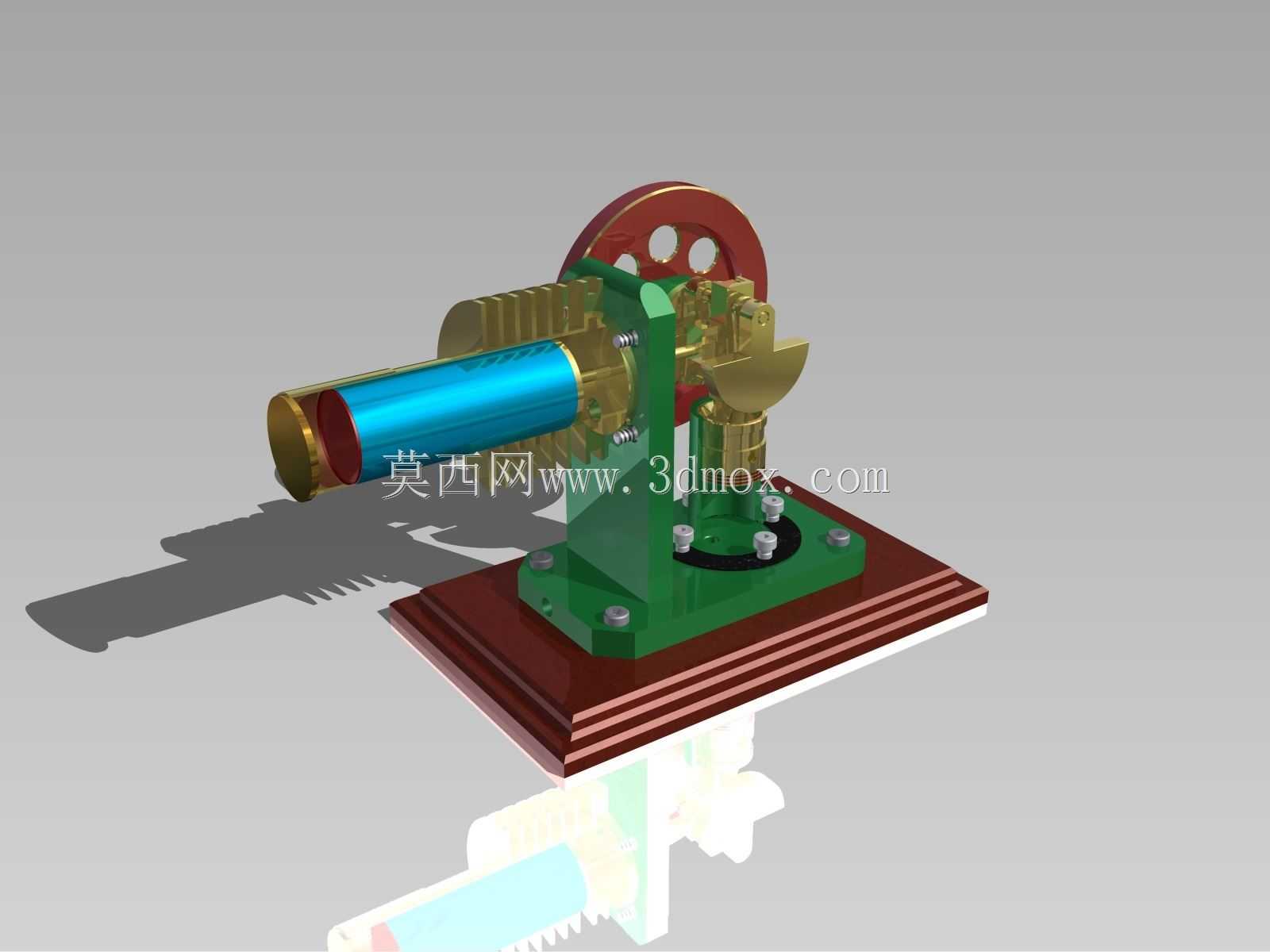

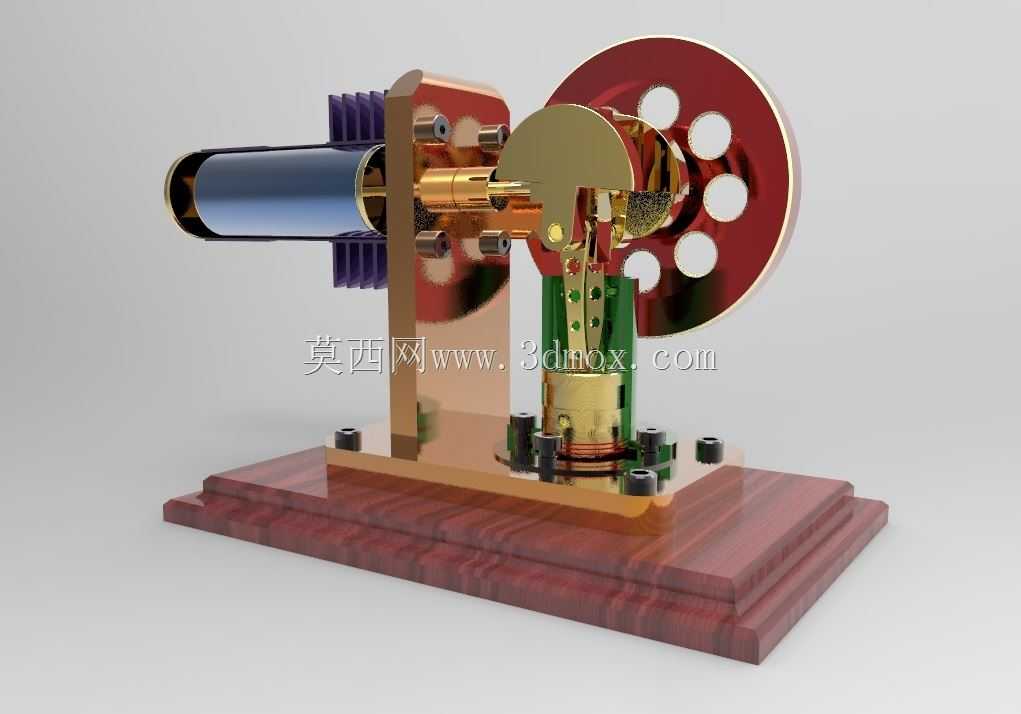

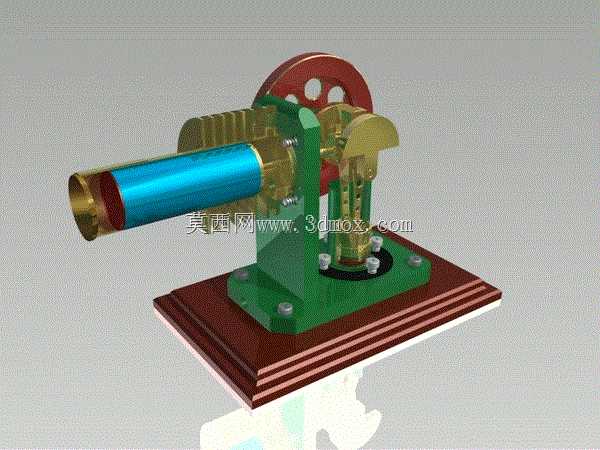

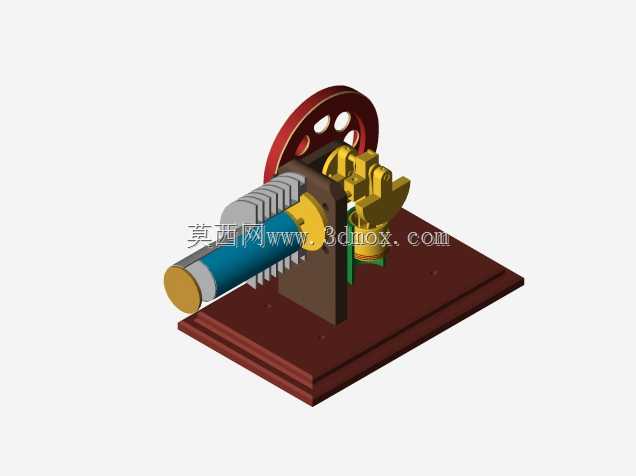

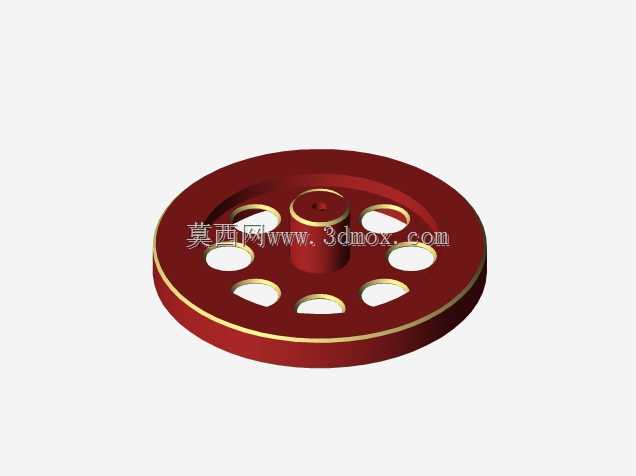

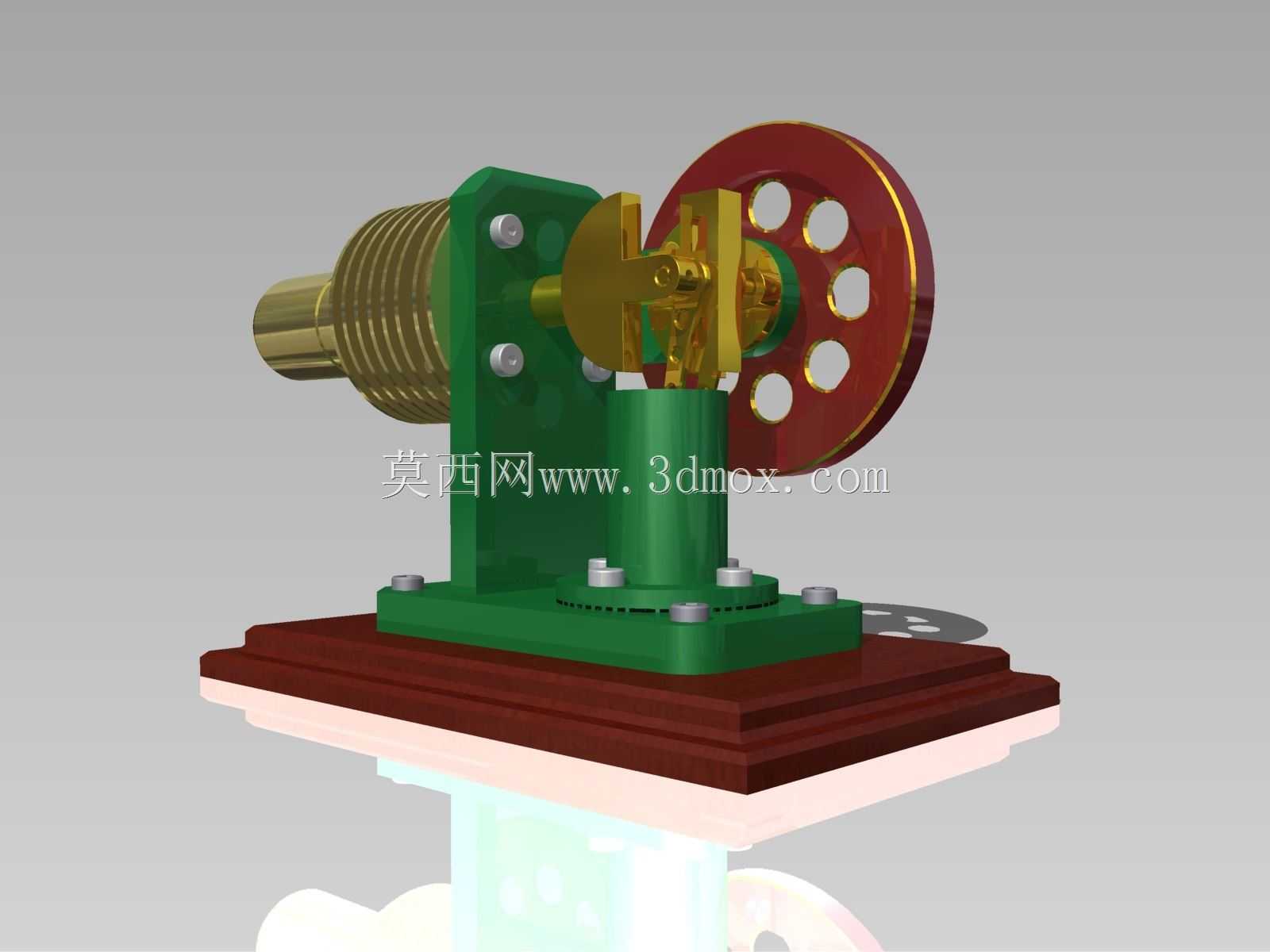

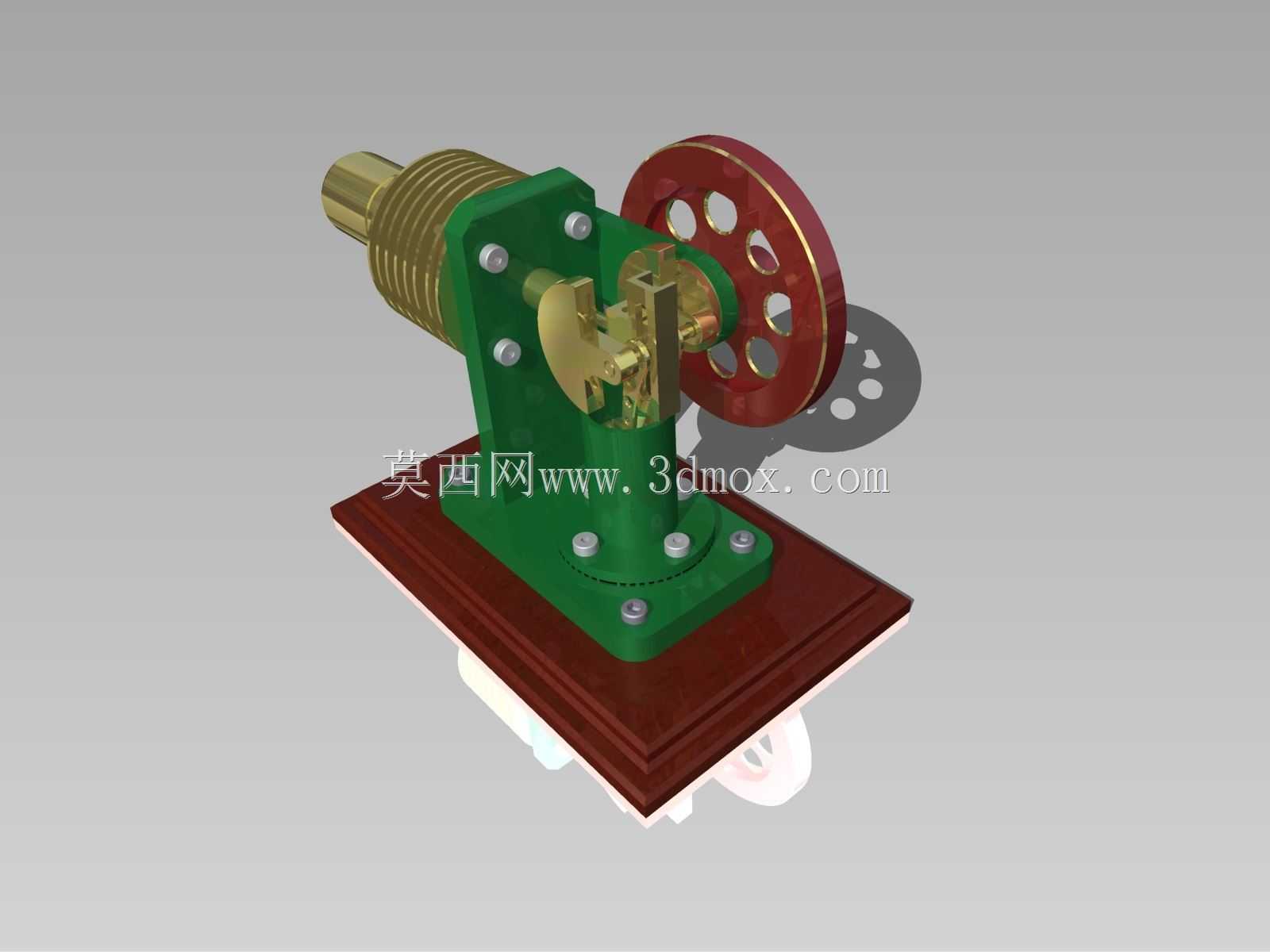

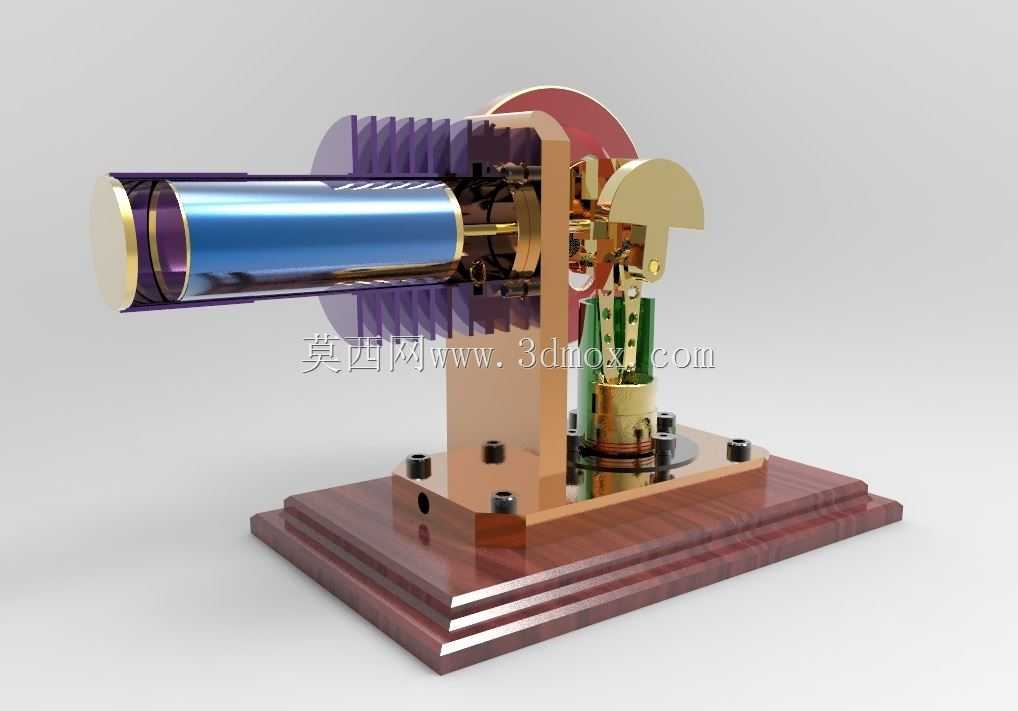

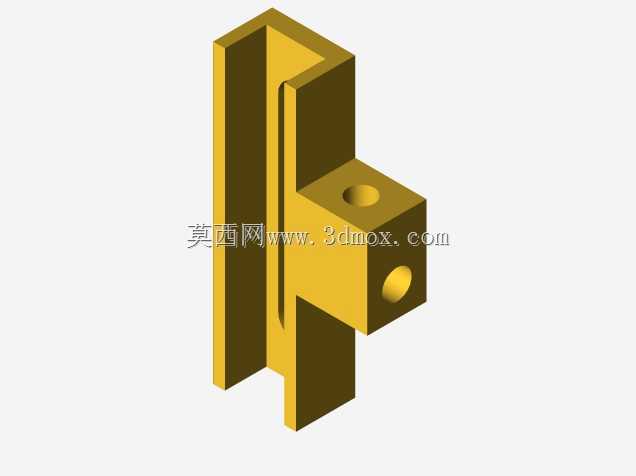

这款斯特林动力装置属于外燃式闭环热力循环动力设备，其核心应用场景覆盖高校工程热物理教学演示、科创项目原理验证、小型动力科普展品制作以及低功率分布式动力源原型开发领域，相较于传统内燃机，它对热源兼容性极强，可依托太阳能、生物质燃烧热、工业余热等多种热源实现动力输出，在偏远地区小型离网供电、低噪音辅助动力配套场景中具备独特的应用优势。从实际用途来看，该装置既可以作为教学教具直观展示热功转换的完整循环过程，帮助学习者理解定容加热、等温膨胀等热力学过程的实际运行逻辑，也可作为小型动力原型，适配低转速微型发电机、小型流体泵等负载，完成小功率动力输出需求，同时也能作为精密机械摆件，展现机械结构的精巧传动美感。在功能特性层面，该装置采用经典的曲柄连杆传动布局，动力气缸与置换气缸采用垂直错位排布，既压缩了整体结构的纵向占用空间，也保障了传动链路的短距高效，减少动力传递过程中的损耗；带轮采用镂空减重设计，在保证转动惯量维持运转平顺性的前提下，降低了整体自重；加热端气缸采用金属薄壁结构，可快速实现热量传导，缩短启动预热时长；冷却端集成了散热鳍片结构，能够快速建立冷热端温差，保障循环效率；底座采用分层木质结构，既起到隔震降噪的作用，也为所有核心部件提供了稳定的安装基准，避免运转过程中出现结构共振。从设计思路来看，整个结构优先保障运转可靠性与拆装便利性，所有传动铰接点均预留了润滑与调节间隙，可通过微调连杆长度适配不同温差下的运转行程；核心支撑件采用一体式铸造型支架，将气缸固定位、曲轴安装位、轴承座集成在同一构件上，大幅降低了多零件装配带来的累积误差，保障曲轴转动的同轴度；紧固件全部采用标准内六角螺丝，方便日常拆装维护与零件替换。在外形尺寸与安装边界层面，该装置整体采用卧式布局，加热气缸沿水平方向延伸，带轮与传动机构集中在支架后侧，整体占地尺寸适配常规桌面摆放需求，安装时仅需保障底座水平放置，预留加热端的热源操作空间与带轮侧的转动安全距离即可，无需额外复杂的固定工序，木质底座的接触面积较大，可分散整体重量，不会对放置台面造成局部压强过大的问题，同时底座边缘做了倒角处理，避免搬运过程中出现磕碰损伤。
