V12航空发动机桁架式支撑安装结构

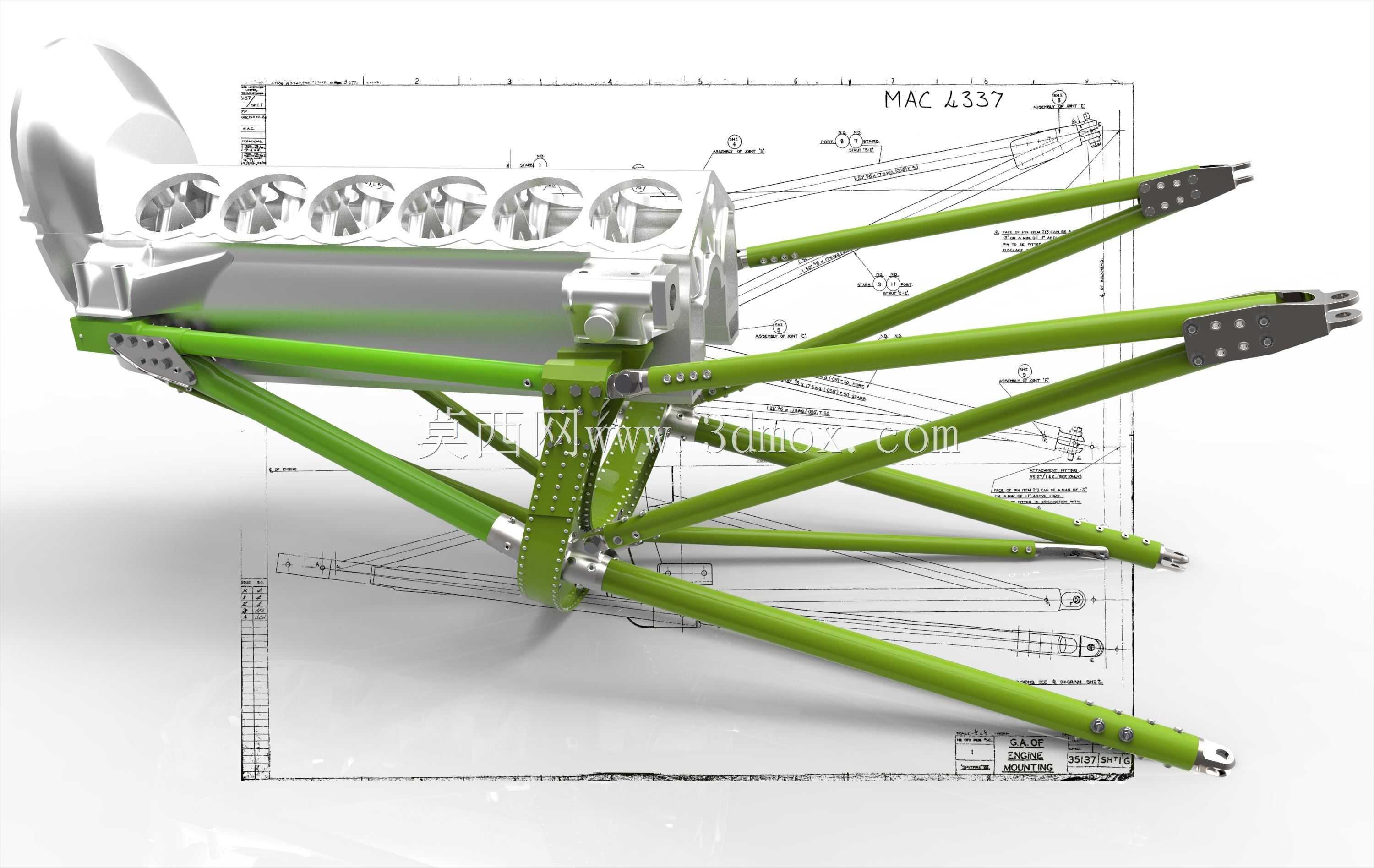

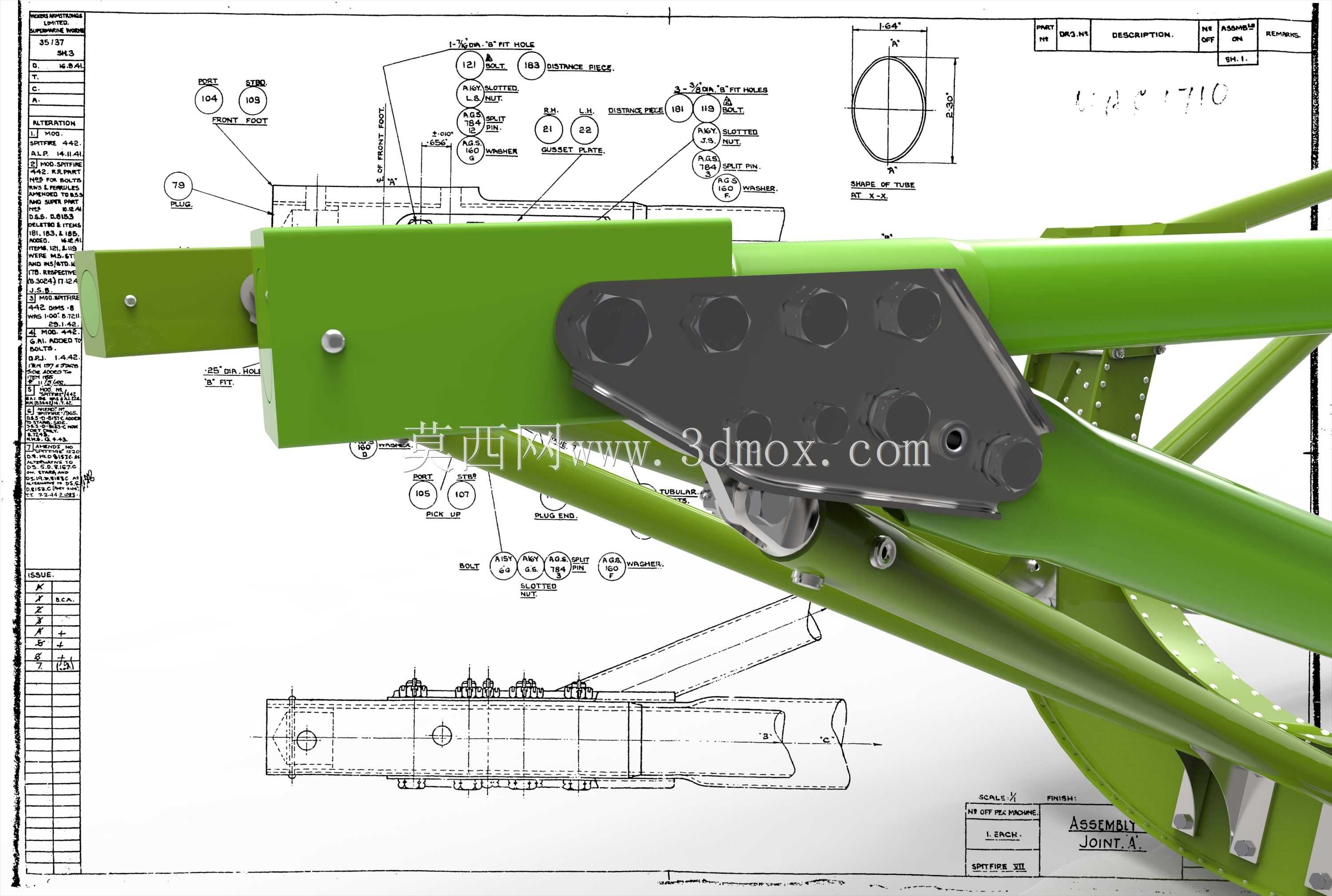

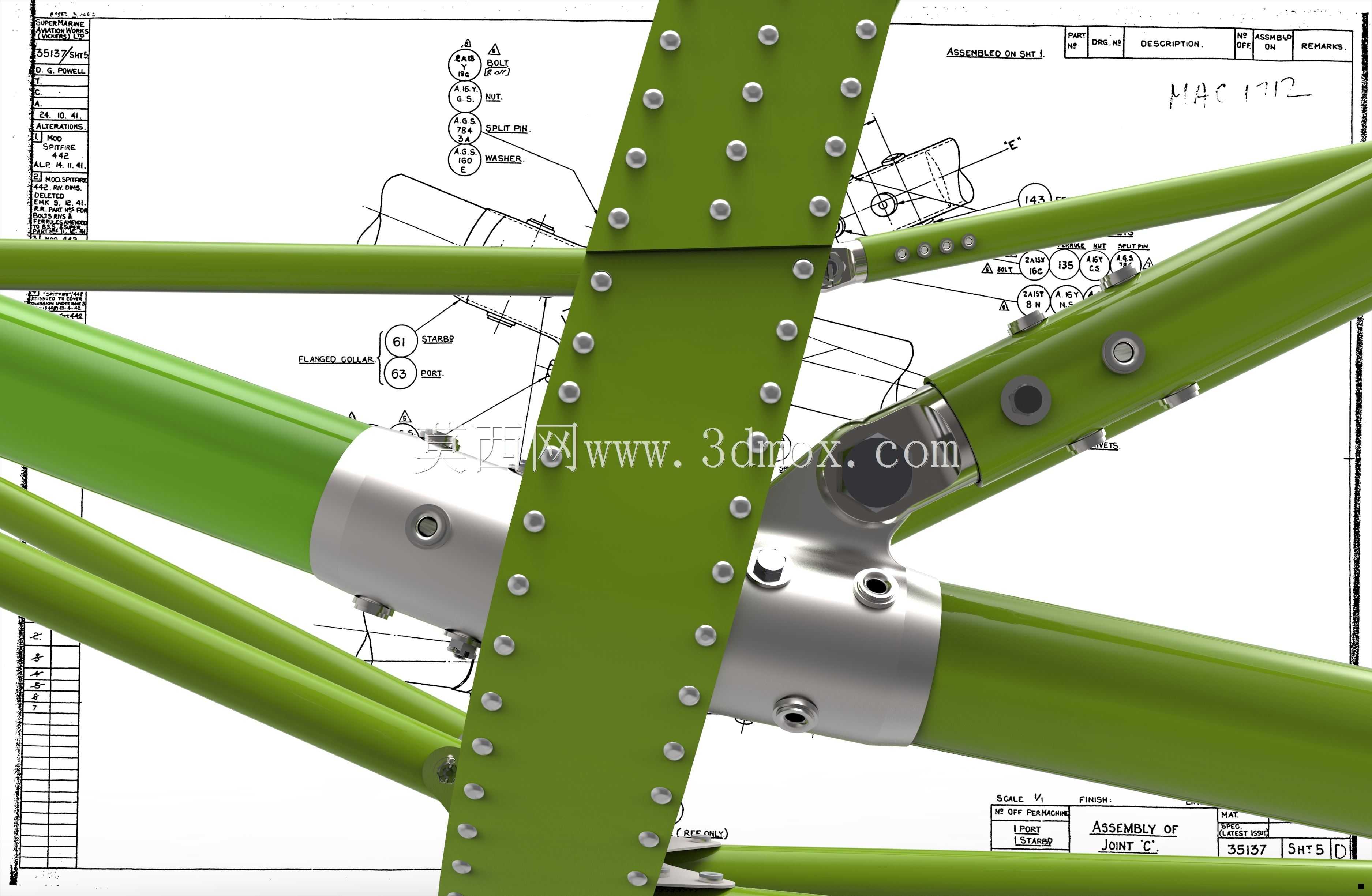

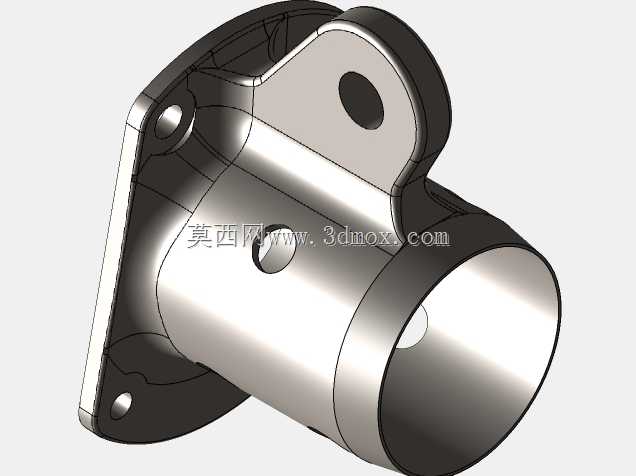

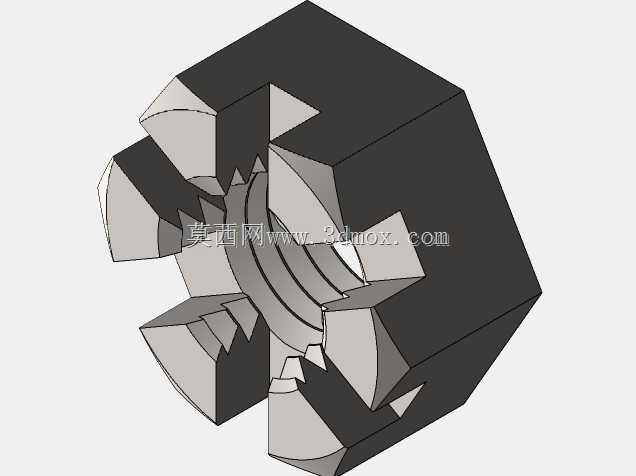

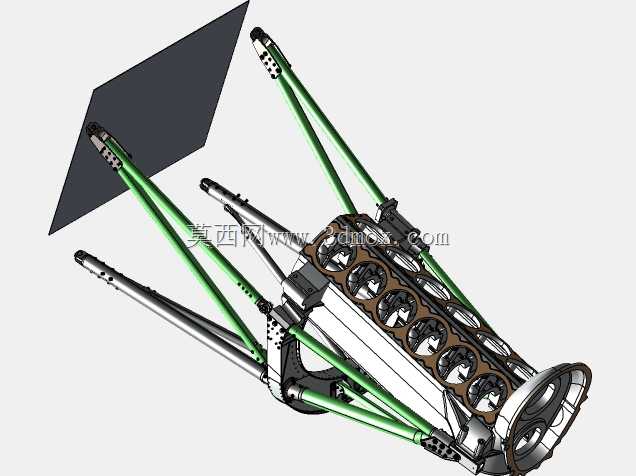

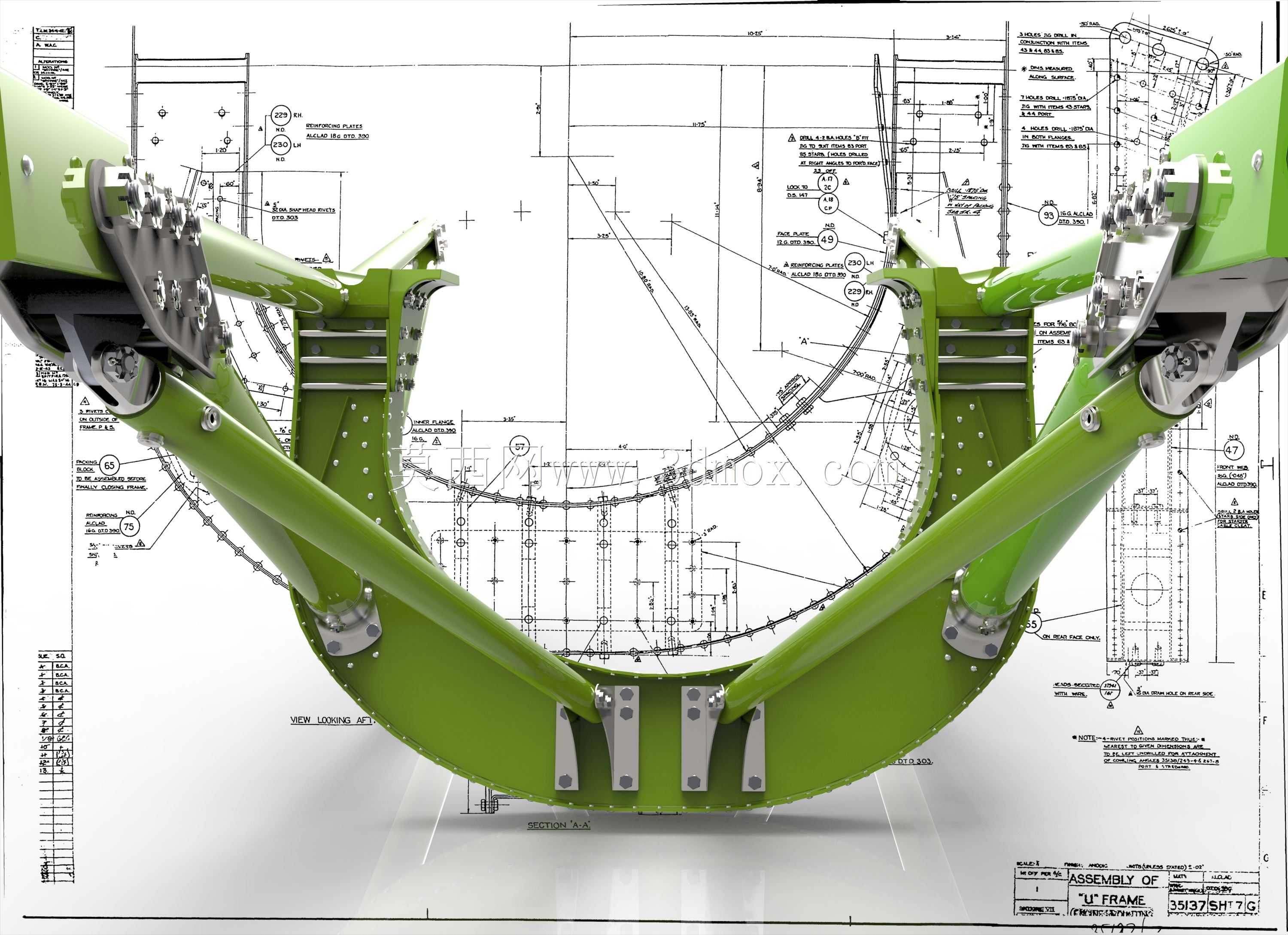

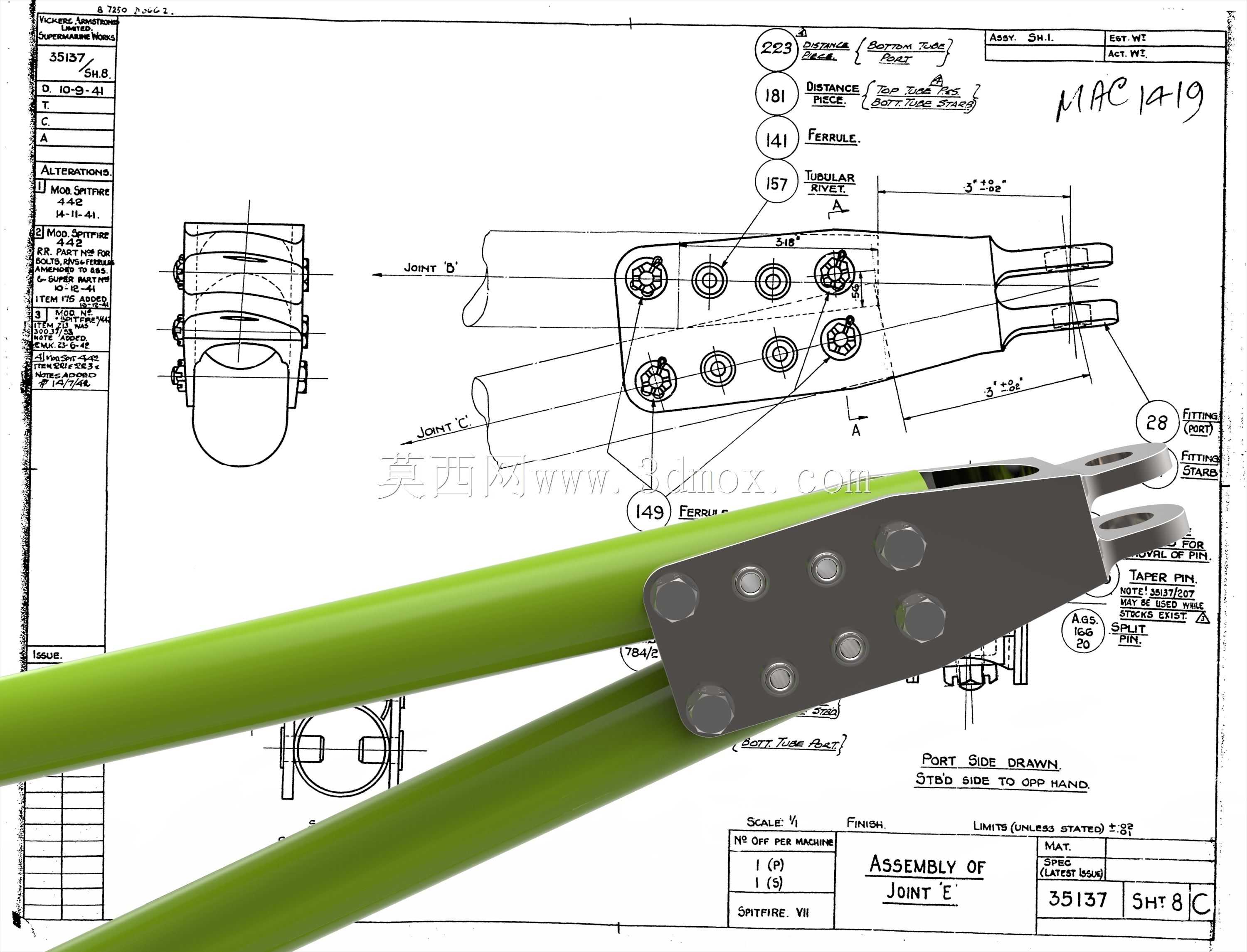

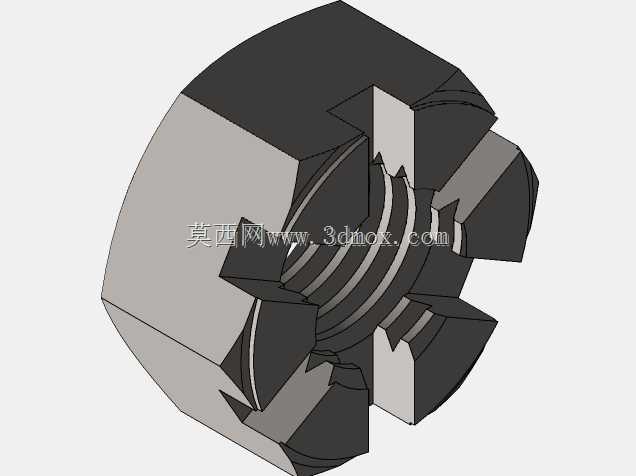

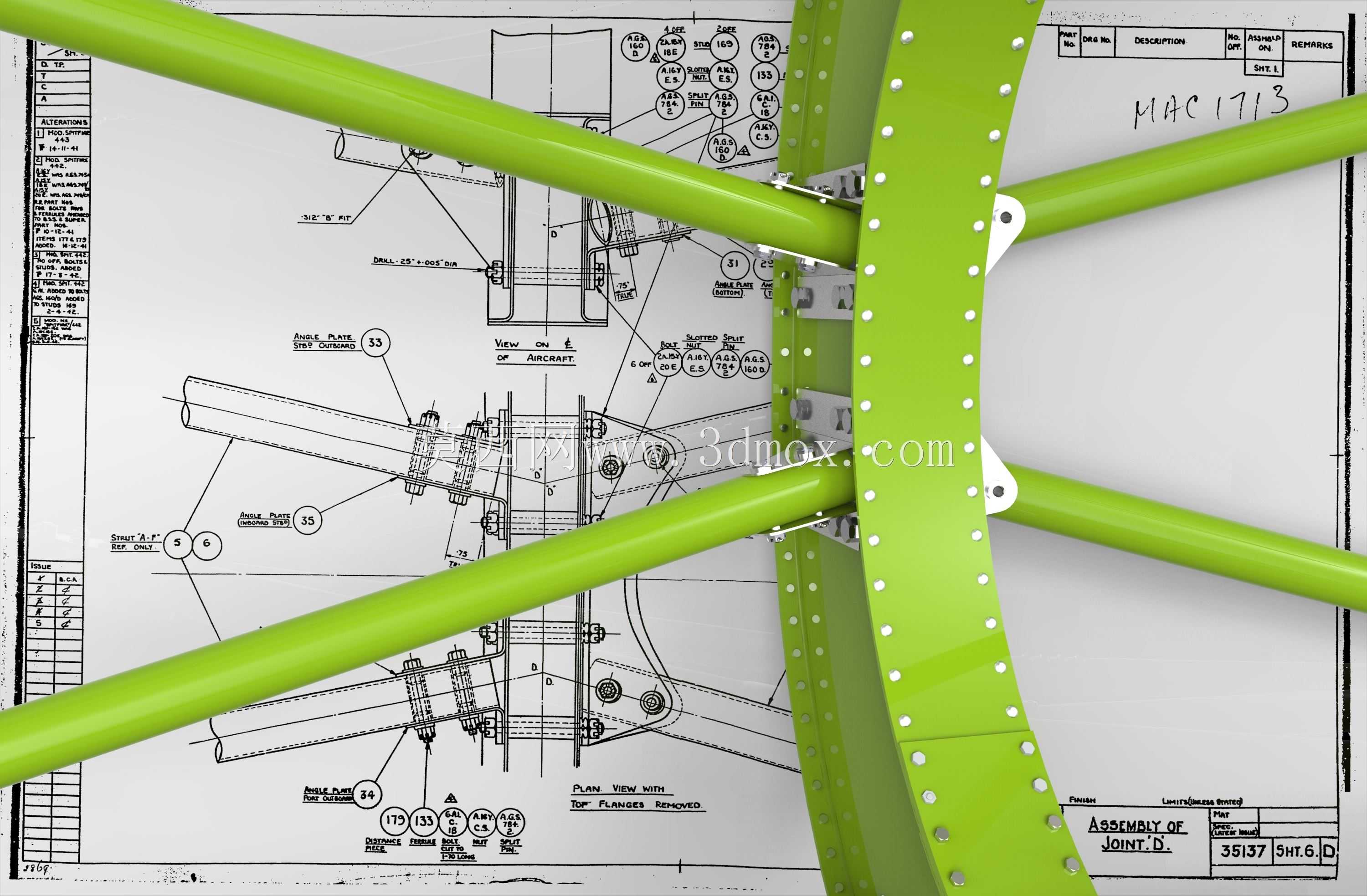

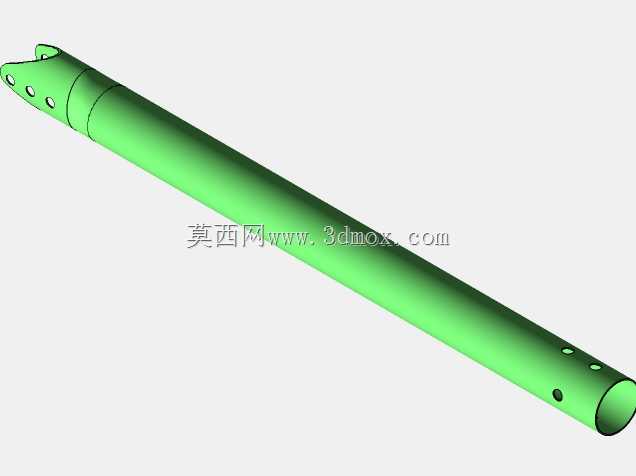

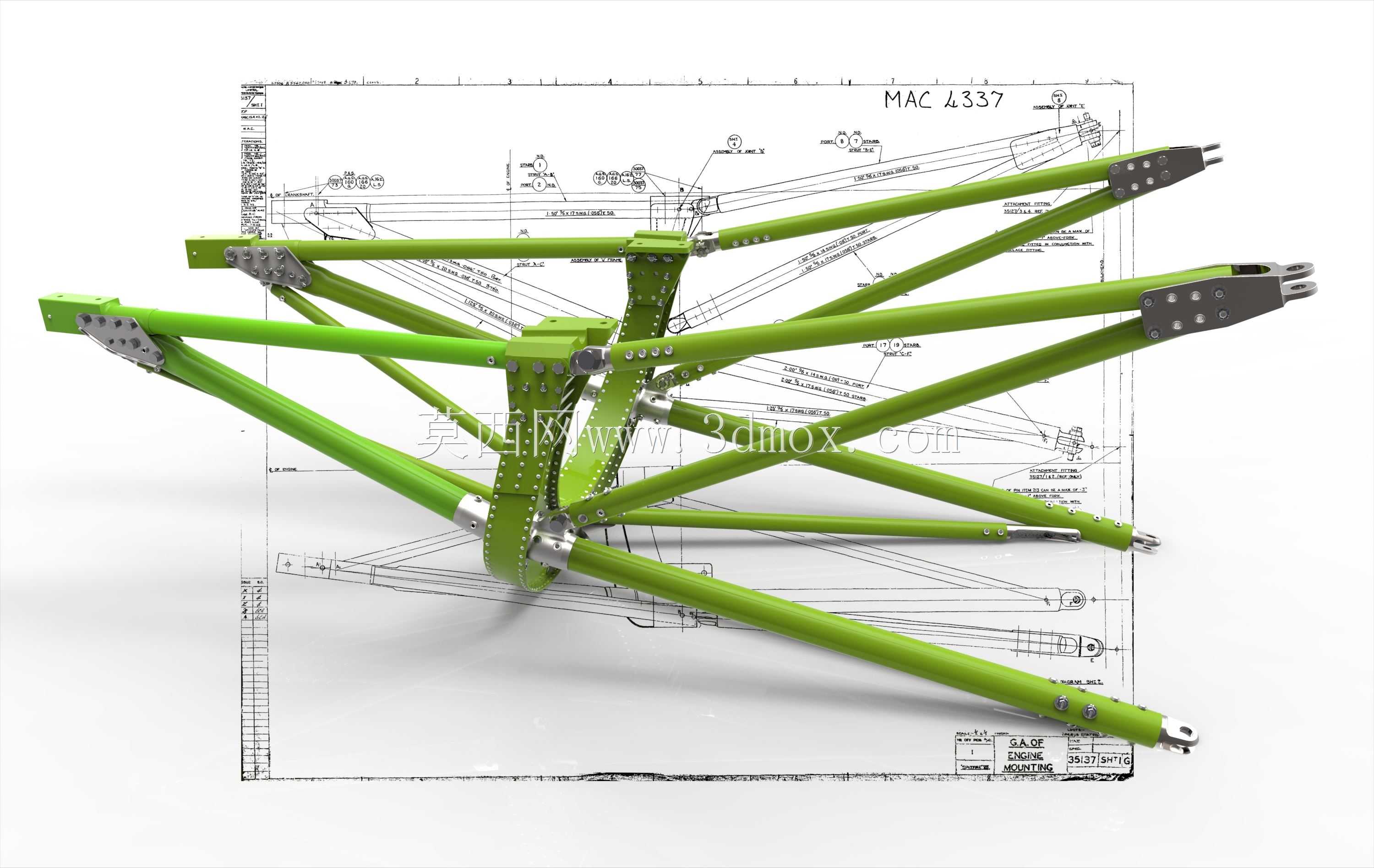

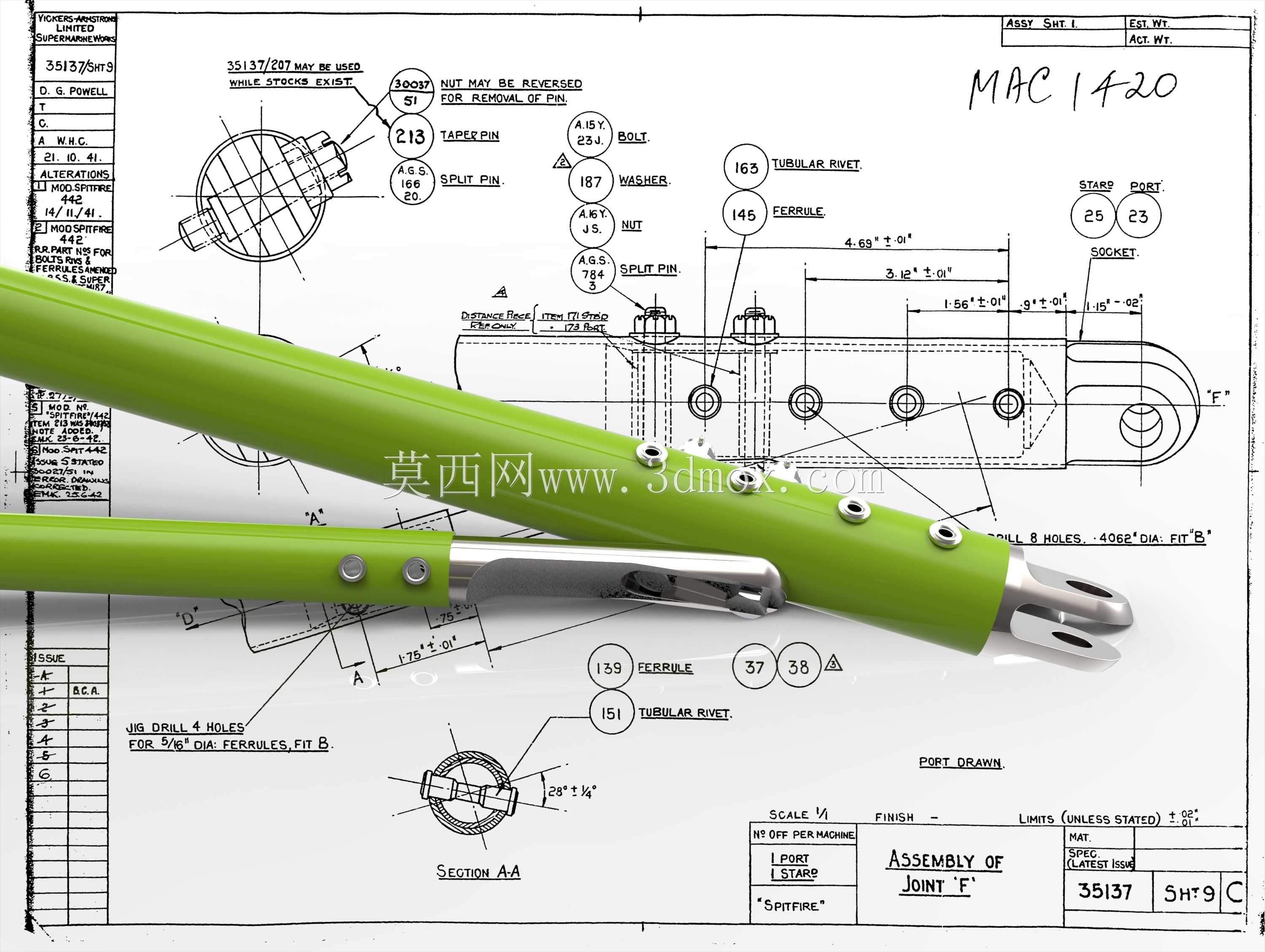

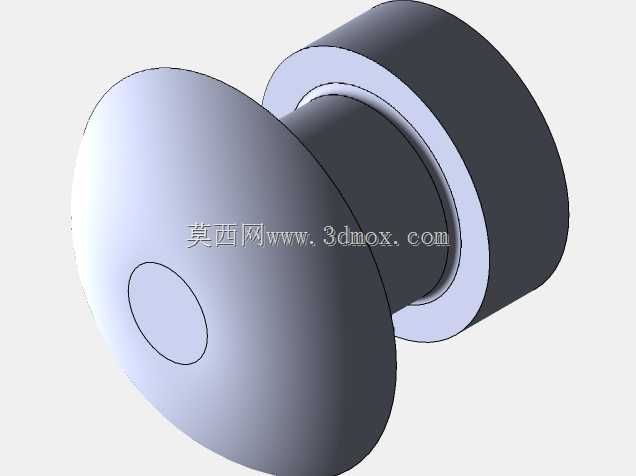

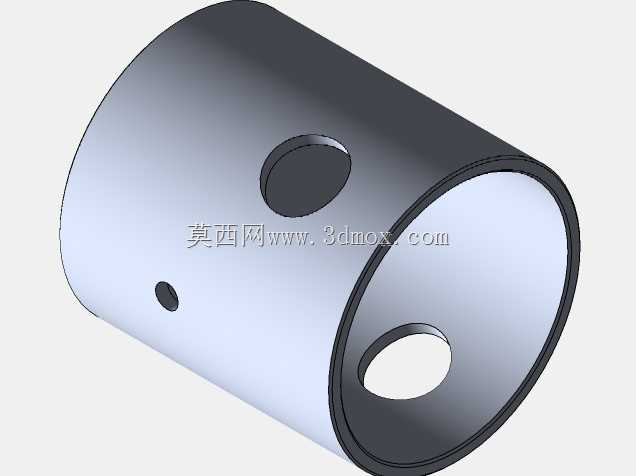

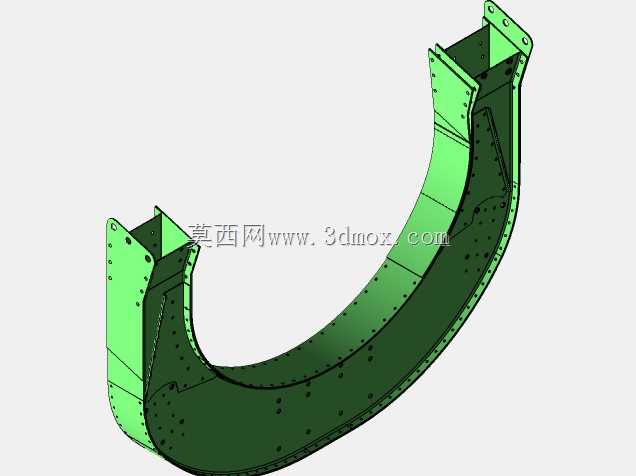

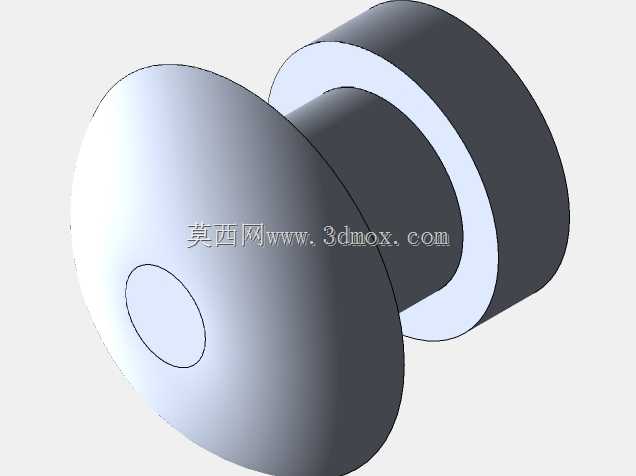

该结构为适配大排量V型十二缸航空活塞发动机的支撑安装总成，主要应用于轻型通用航空飞行器、复刻版经典螺旋桨战机的动力舱集成场景，承担发动机本体与机身主承力框架之间的载荷传递、振动隔离与安装定位功能，是航空动力系统集成环节中衔接动力输出端与机身结构的核心承载部件。整套支撑结构采用空间桁架式构型设计，摒弃传统航空发动机常用的铸造承力机座方案，选用高强度航空铝合金管材作为主承力杆件，通过精密机加工的金属铰接节点实现多杆件的空间交汇连接，在保证整体结构强度与抗疲劳性能的前提下，大幅降低支撑结构的自身重量，契合航空装备对减重的严苛要求。设计过程中充分考虑发动机的实际运行工况，针对V12发动机工作时产生的多阶往复振动，对桁架杆件的长度、截面尺寸、节点夹角进行多轮动力学仿真优化，将支撑结构的固有频率避开发动机常用工况的振动频率区间，避免运行过程中出现共振问题，同时在杆件与发动机本体、机身框架的连接位置预留了橡胶减震垫的安装空间，可进一步衰减发动机传递至机身的振动幅值，提升飞行过程中的驾乘稳定性与机载设备的运行可靠性。结构的安装边界经过精准适配设计，靠近发动机一侧的连接法兰完全匹配V12缸体侧面的原厂安装孔位，无需对发动机本体进行二次加工即可完成对接；靠近机身一侧的多组连接支脚呈放射状分布，可适配不同构型的轻型飞机机身防火墙安装平面，支脚末端设计有可微调的连接接口，能够补偿机身加工与发动机装配过程中产生的尺寸公差，降低现场安装的调试难度。主桁架杆件采用变截面设计，靠近发动机侧的杆件直径更大、管壁更厚，承担发动机的主要重量与扭矩反作用力，向外延伸至机身连接端的杆件逐步缩小截面尺寸，在保证载荷传递路径顺畅的前提下进一步优化重量分布，所有铰接节点均采用铆接加高精度螺栓锁紧的连接方式，既保证连接强度，也方便后期维护过程中的杆件更换与结构检修。整套结构在设计时还预留了发动机外围附件的安装点位，包括燃油管路、滑油管路、点火线路的固定卡扣位置，以及发动机散热导流罩的连接支座，能够在完成发动机主承力支撑的同时，集成外围附件的安装功能，减少动力舱内额外的固定支架数量，进一步优化动力舱的空间利用率与整体重量控制水平。
