喷气式发动机单级涡轮叶轮叶片结构

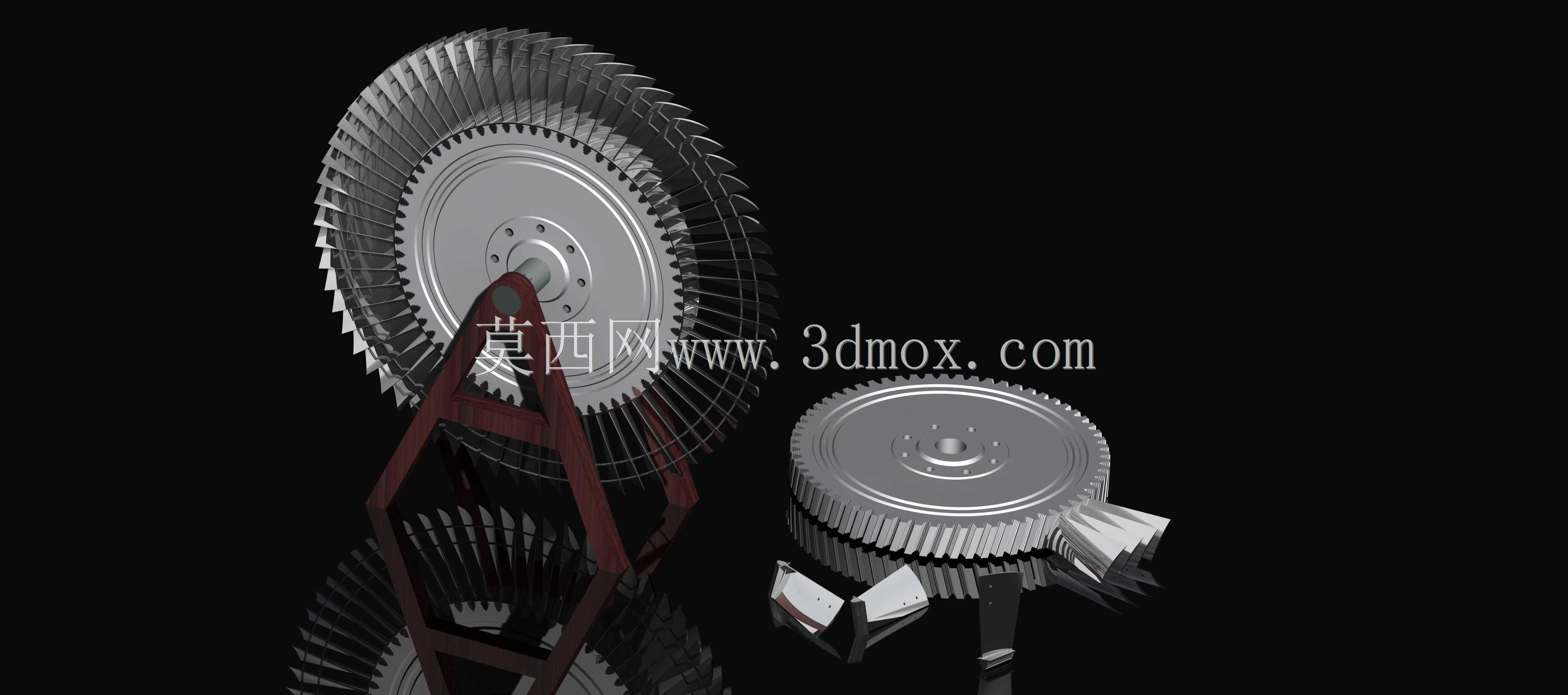

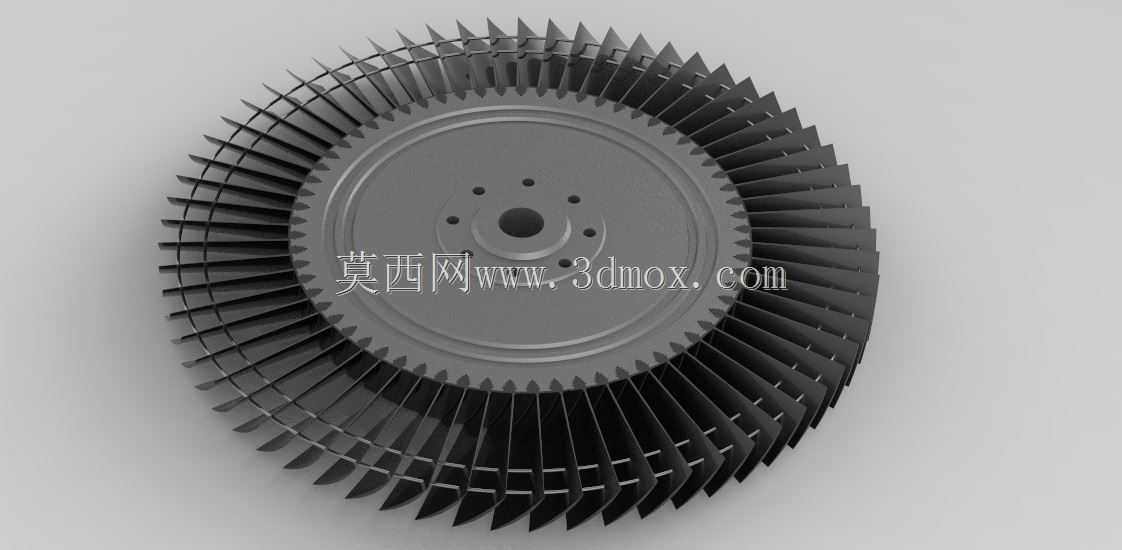

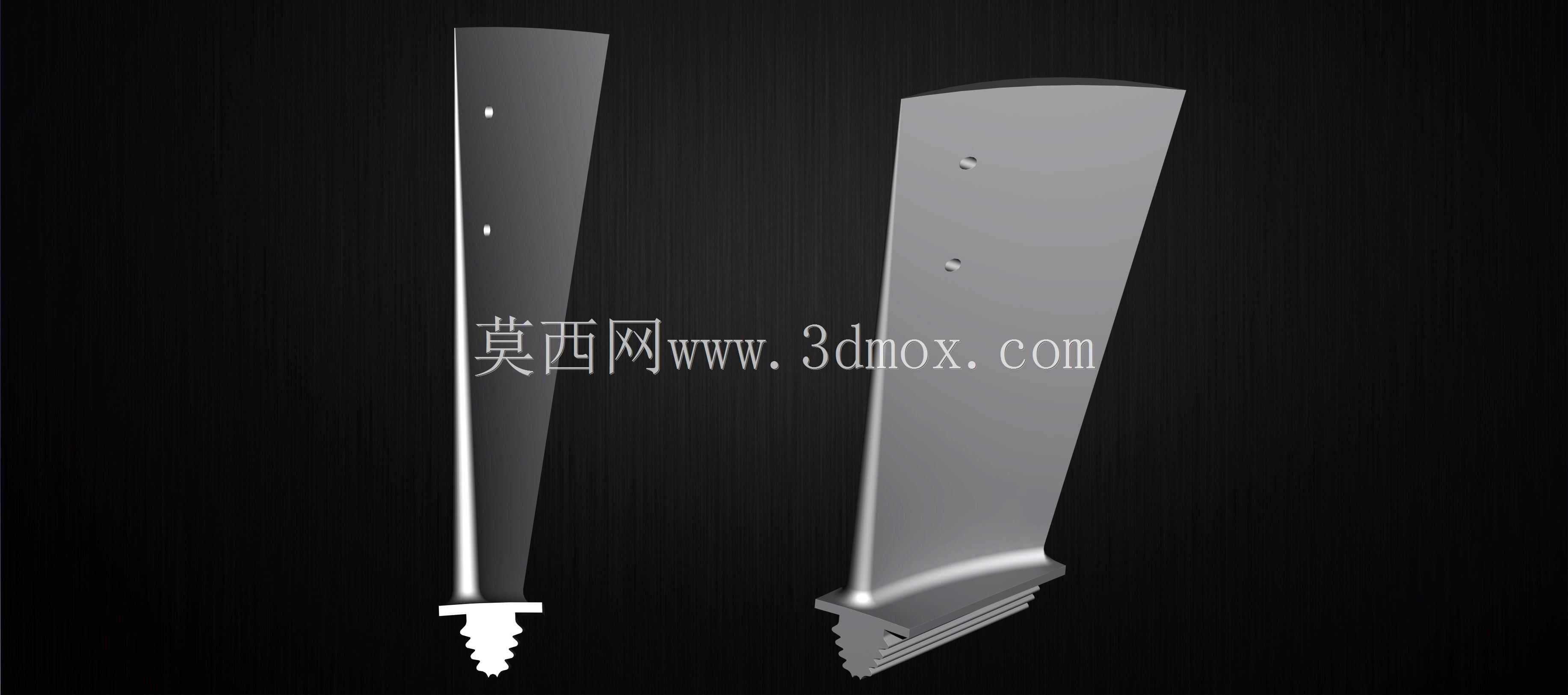

该单级涡轮叶轮是喷气式发动机热端核心做功部件，主要应用于中小推力航空喷气发动机、微型燃气轮机以及分布式发电燃气轮机的动力输出段，承担着将燃烧室排出的高温高压燃气内能转化为旋转机械能的核心作用，既可以为压气机提供持续运转的驱动扭矩，也可通过输出轴连接发电机实现燃气热能向电能的转换，是燃气涡轮类动力设备中决定能量转换效率的核心构件。从实际工况用途来看，该部件长期工作在高温、高转速、高离心载荷的极端环境下，需要承受燃气冲击带来的交变弯曲应力、高速旋转产生的巨大离心拉应力，以及高温燃气带来的热蠕变风险，因此其结构设计直接决定了整台动力设备的运行可靠性与能量转换效率。从功能特性来看，该叶轮采用整体式叶盘结构设计，轮盘与叶片采用一体化成型构型，避免了传统榫头连接结构带来的应力集中与装配间隙问题，能够在更高转速下保持结构稳定性；沿轮盘周向均匀排布的数十片扭曲叶片采用三元流气动构型设计，叶片型线沿叶高方向按照气流流动规律进行扭转优化，能够让高温燃气在流道内实现平滑膨胀做功，最大限度降低气流流动损失，提升涡轮级的做功效率。叶片前缘做了圆弧钝化处理，能够降低高温燃气中微小颗粒对叶片前缘的冲蚀磨损，叶根与轮盘衔接位置采用大圆角过渡设计，有效分散叶根位置的应力集中，避免长期交变载荷下出现疲劳裂纹。轮盘中心设置有中心定位孔与周向均布的安装孔，中心孔用于实现叶轮与主轴的同轴定位，保证高速旋转下的动平衡精度，周向安装孔用于穿装紧固螺栓，将叶轮与主轴、前后级轮盘进行刚性连接，传递输出扭矩；轮盘的厚度沿径向方向做了梯度优化，靠近中心轮毂位置厚度更大，能够承受更高的离心载荷，靠近外缘轮缘位置厚度逐步减薄，在保证结构强度的前提下尽可能降低整体转动惯量，提升动力响应速度。设计过程中首先根据目标工况的燃气流量、进出口压力温度参数，通过一维热力计算确定涡轮级的通流直径、叶片高度、叶栅稠度等基础参数，再通过三元流气动仿真反复迭代优化叶片的型线扭转角度、安装角以及叶顶间隙，保证气流在叶栅通道内的流动均匀性，避免出现气流分离与二次流损失；结构设计阶段通过有限元分析对不同转速下的离心应力、温度场下的热应力进行仿真校核，调整轮盘的厚度分布与叶根过渡圆角参数，将最大应力控制在高温合金材料的许用应力范围内，同时对整体结构进行模态分析，调整叶片的固有频率，避开工作转速下的共振区间，避免运行过程中出现共振失效。安装边界方面，该叶轮的轴向定位依靠轮毂两端的止口端面实现，径向定位通过中心孔与主轴轴径的过盈配合保证同轴度，安装时需要严格控制叶顶与机匣之间的间隙，间隙过大会导致燃气泄漏降低效率，间隙过小则可能在热态运行时出现叶顶碰磨故障，整体结构的动平衡精度需要达到G2.5级以上，才能满足每分钟数万转的高转速运行要求，避免运行过程中出现过大振动影响轴承寿命与整机稳定性。
