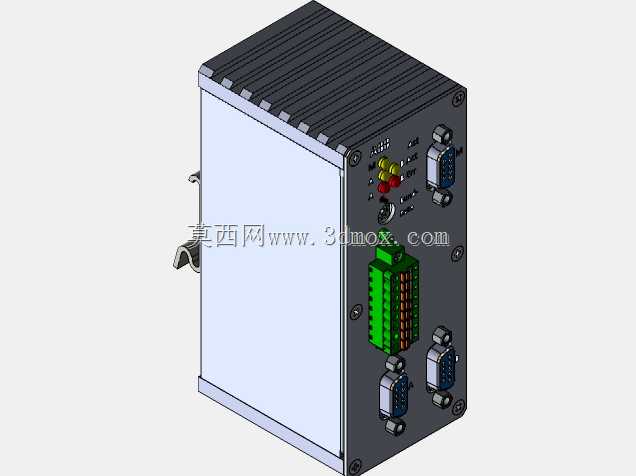

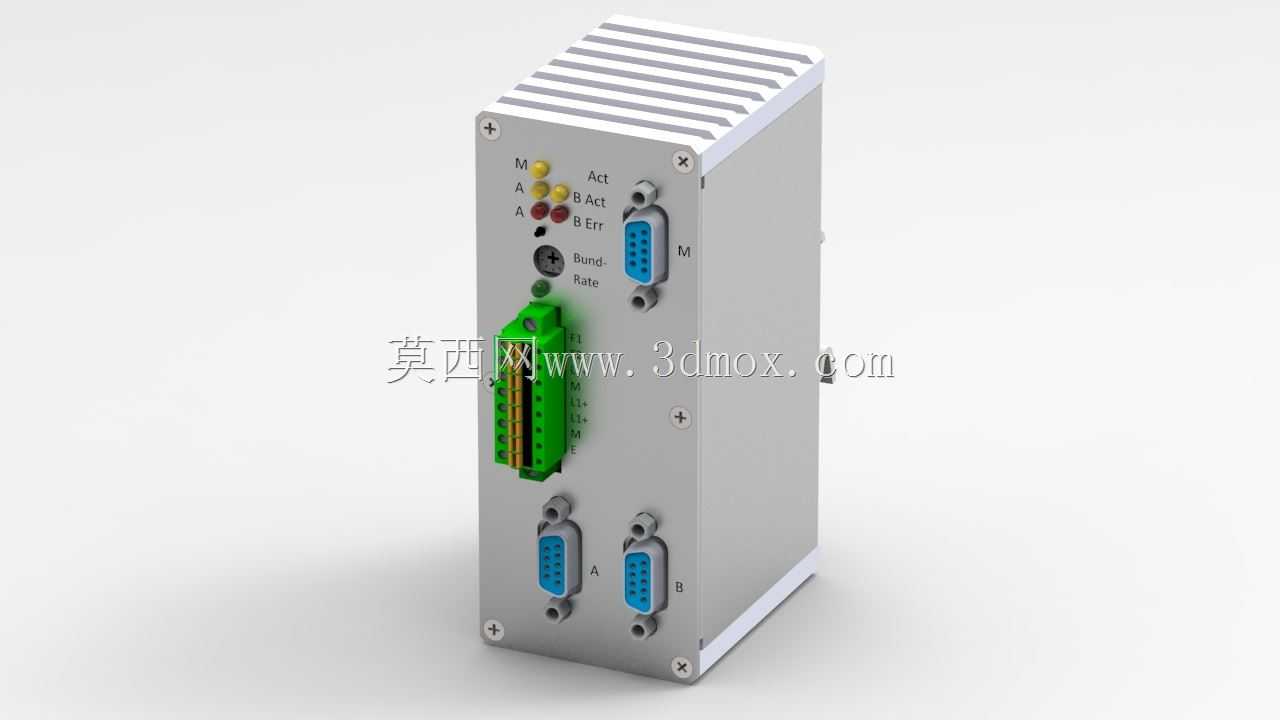

ABB工业控制PLC模块精细三维结构

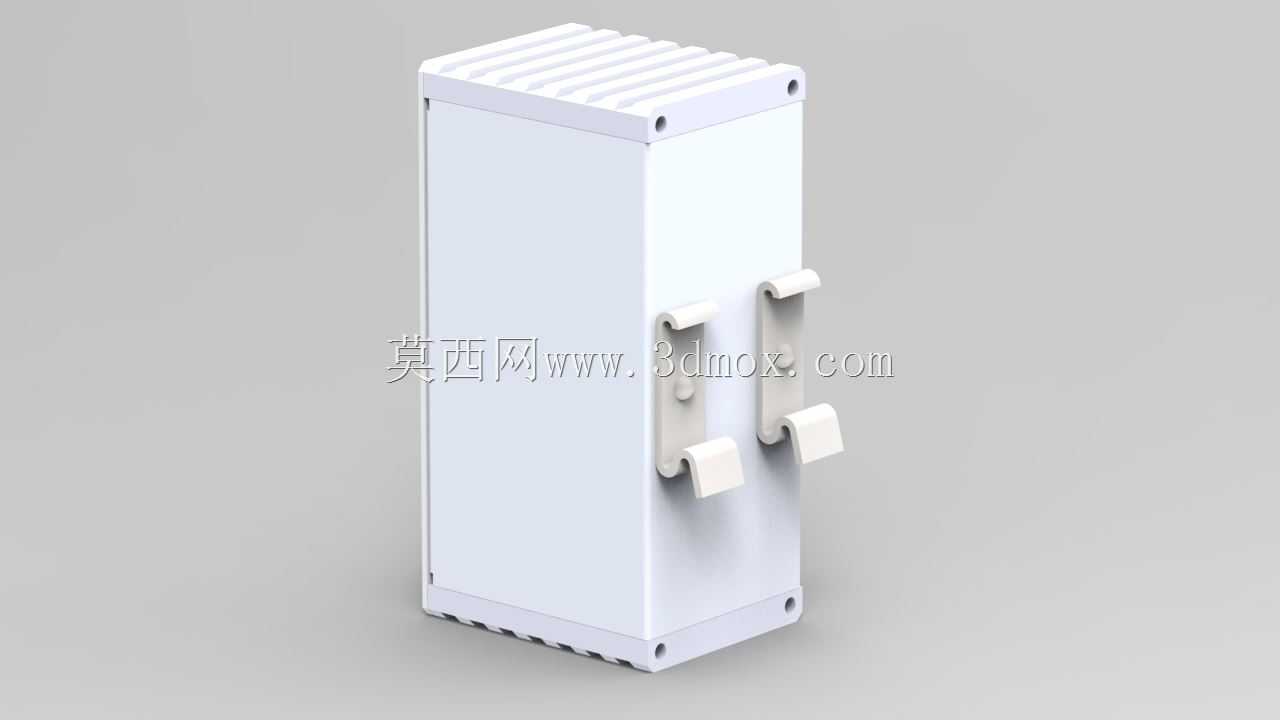

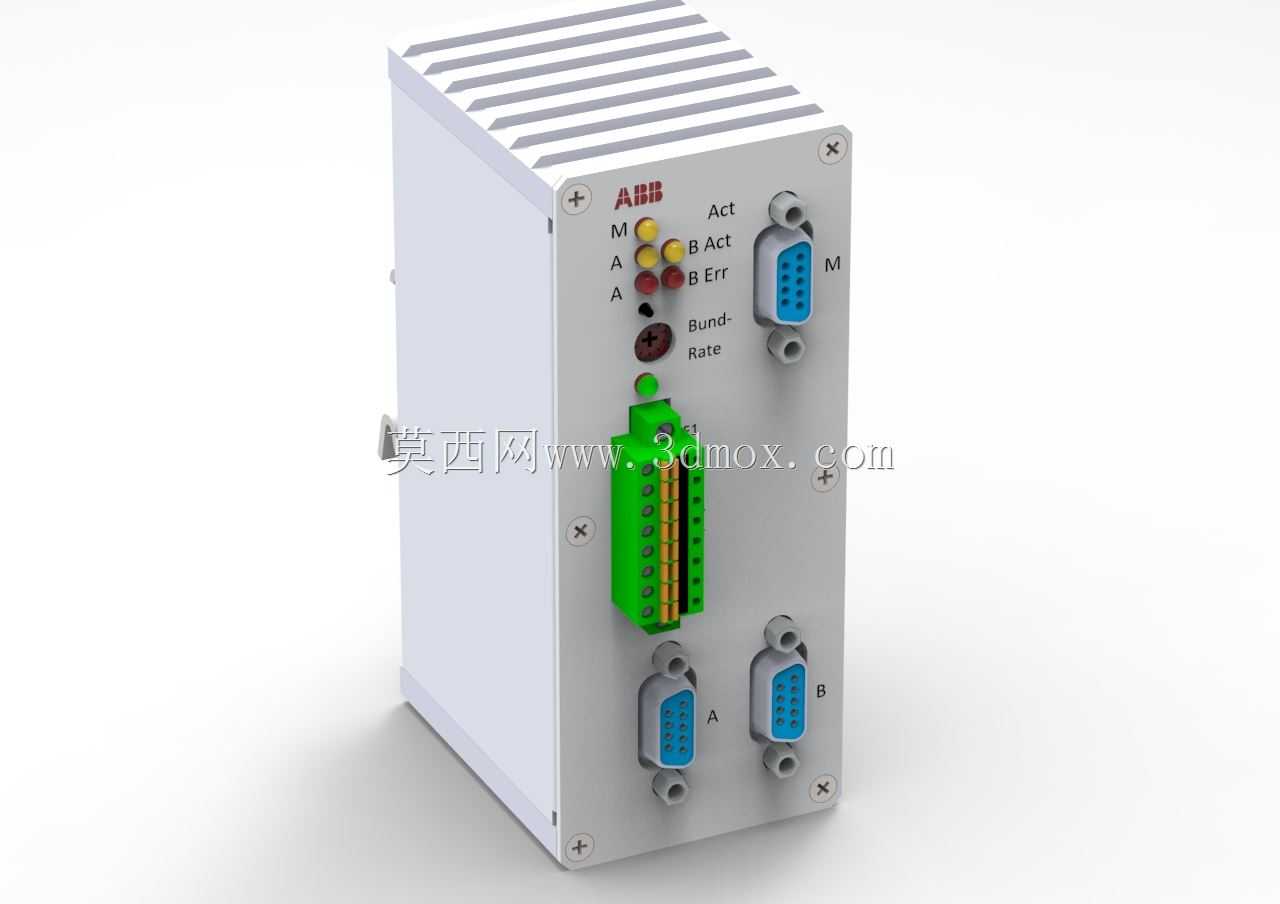

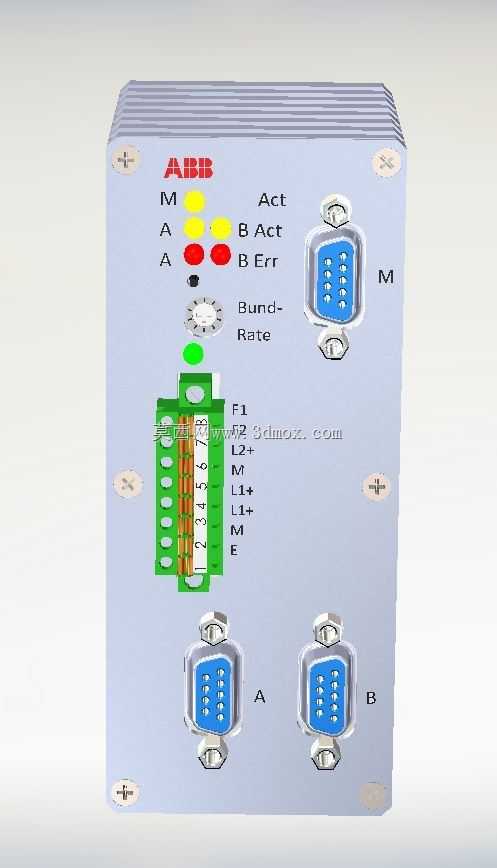

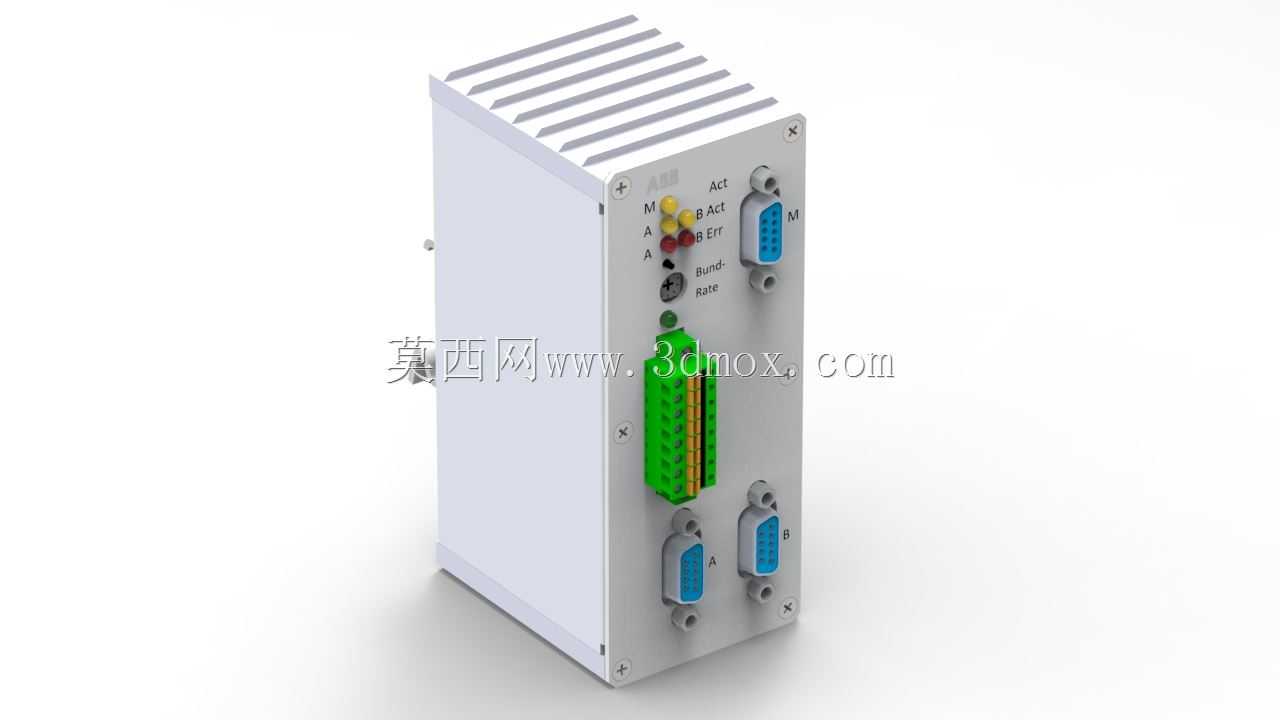

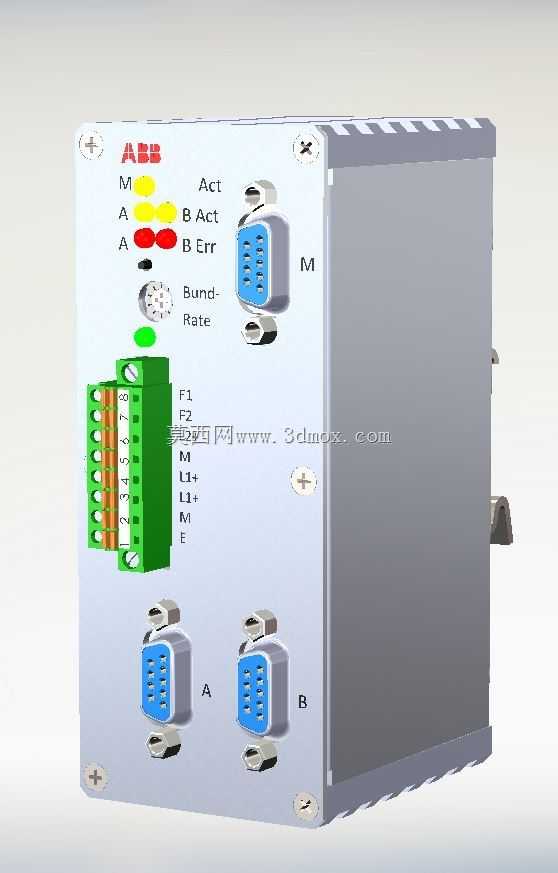

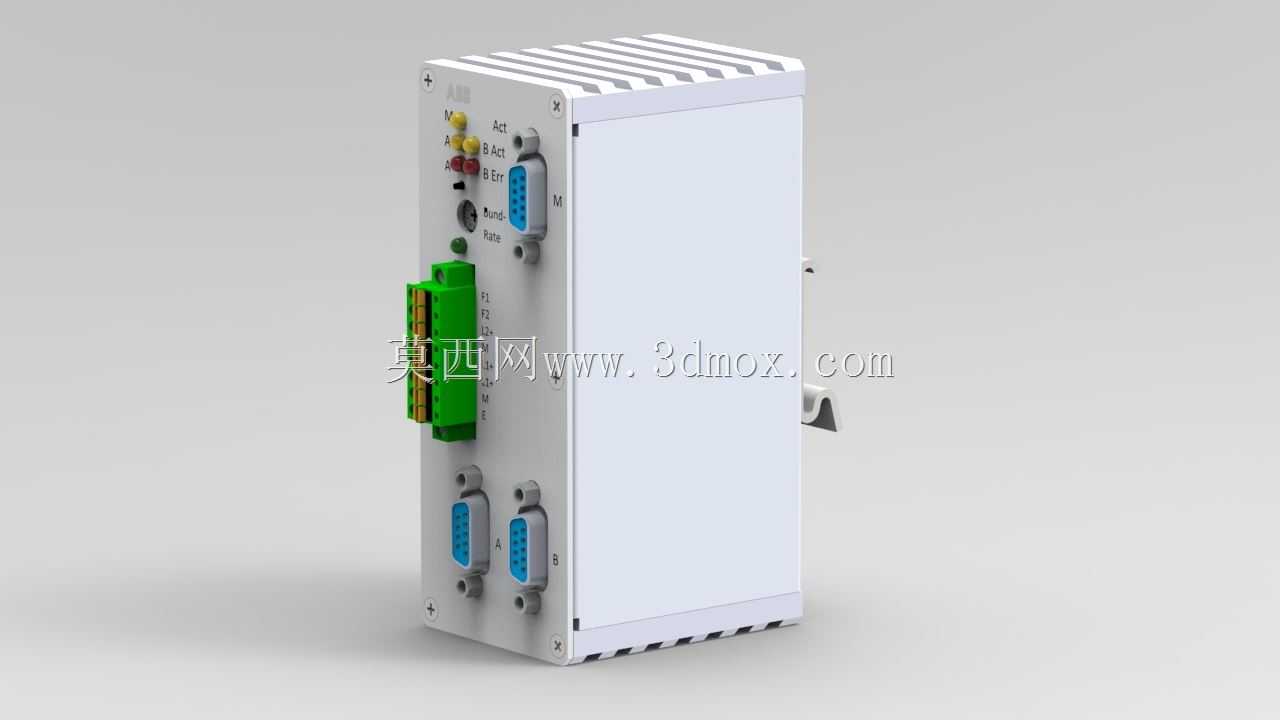

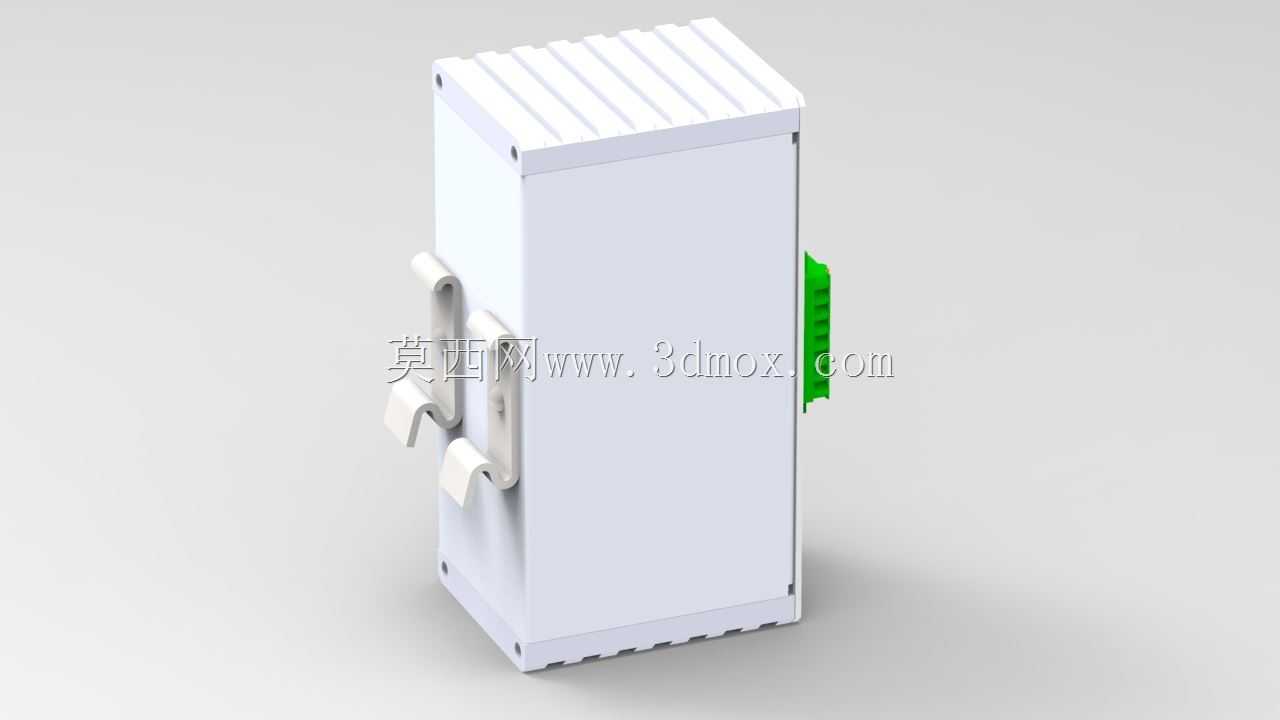

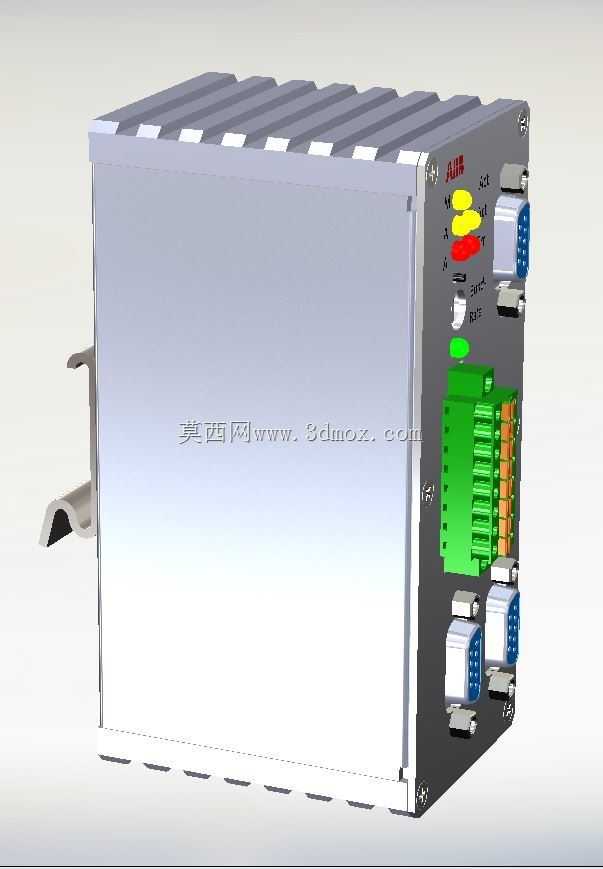

这款PLC模块是工业自动化控制系统中的核心控制单元，主要应用于离散制造生产线、过程控制回路、成套设备配套电控系统等场景，可实现逻辑运算、时序控制、数据采集、通讯组网等核心工控功能，能够对接各类传感器、执行器、人机界面与上位机系统，为工业现场设备提供稳定可靠的控制逻辑支撑。从实际用途来看，该模块可独立完成小型设备的全流程控制，也可作为分布式IO站点接入大型工控网络，承担现场信号采集与指令输出的中转职能，适配工厂内恶劣的电磁环境与温湿度工况，保障生产线长期稳定运行。在功能特性层面，模块正面集成了多组状态指示灯，可直观反馈运行、故障、通讯、IO通道状态，方便现场运维人员快速排查问题；配备多组标准工业通讯接口与IO接线端口，支持通用工业通讯协议，接线端采用防呆设计避免误接，接口处做了加固处理应对现场布线的拉扯受力；外壳顶部设计有散热鳍片结构，无需额外风扇即可实现被动散热，降低设备运行故障点，同时外壳采用金属屏蔽材质，可有效隔绝工业现场的电磁干扰，保障控制信号传输稳定。设计思路上，整体采用模块化紧凑型布局，在有限的壳体空间内合理排布电路板、接线端子、接口组件与指示灯，兼顾内部元器件排布的散热需求与外部操作的人机工程要求，所有操作与接线端口均布置在正面同一平面，操作人员无需挪动设备即可完成接线、状态查看、调试操作，大幅降低现场安装调试的工作量。外形尺寸方面，模块采用标准导轨安装的长方体结构，宽度适配通用工业安装导轨的间距要求，安装边界预留了足够的接线弯折空间与散热间隙，上下两端的安装固定结构可快速卡装在标准DIN导轨上，也支持螺丝固定安装，适配不同的电控柜安装场景，壳体边角做了圆弧钝化处理，避免安装过程中划伤操作人员，整体结构强度满足工业现场的振动、冲击工况要求，可长期稳定安装在各类工业电控柜内部。
