CNC路由器v6，“拖船”

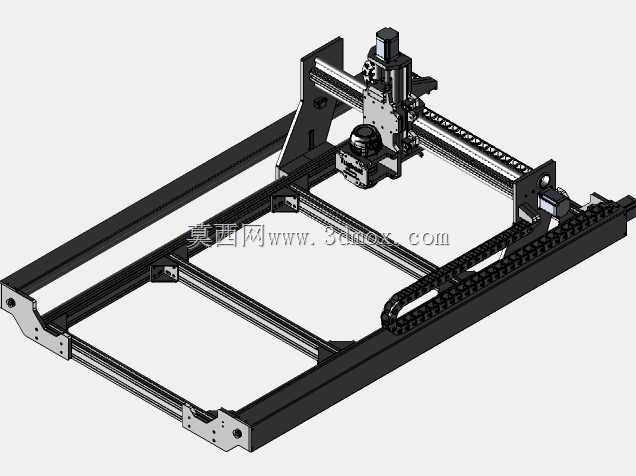

遇到拖船，我的CNC拖船它的名字来源于它与同名血管的相似性（见下面的链接），主要是因为我在v4中更改了框架的脚并添加了螺丝防护。http://www.marinelink.com/images/maritical/w350h600/Sanmar2cBorgoy17-22183.jp我会对尺寸做些小改动在制造真正的机器之前检查整个模型。不过，在很大程度上，你现在看到的机器将是我想要的建造。一些设计注意事项我的：1)至少2'x 4'的可磨面积。材料供应商购买或生产的许多木板和塑料板都是4'x 8'。然后，他们被削减到2'x 4'四分之一面板的大小，我的路由器的基础上。我想有一个可磨的区域，允许我一次拧紧四分之一面板，磨整片，并在一次操作中去除废料（而不是在安装前必须修剪）。2）脱蜡DWP611PK紧凑型路由器作为我的主轴。最初我是想用我的Dremel。阅读CNC论坛在线使我决定反对这个数量和材料类型，我想铣削。Dremels有许多塑料部件，虽然适合手工操作，但在承受沉重的水平载荷时可能会断裂。我最初看到DWP611PK在2016年San Mateo Maker Faire上使用，将其作为一个选项进行研究，很快发现它经常被CNC爱好者使用。它的广泛使用使我觉得它是一个明智的选择纺锤。另外，我可以把它拆下来，把它当作一个普通的路由器，这是我一直想要的（而且我从来没有足够的动力工具）。3）我使用的线性轨道和线性轴承。这些都是由我目前工作的公司提供给我的备用轨道和轴承决定的。我不需要买已经免费的东西，也不需要用，而且龙门架和框架设计的某些方面是为了使用这些特殊的零件而设计的。4）丝杠传动。我选择了丝杠驱动设计，因为我熟悉他们从我的工作。我们的大型铣床是齿轮齿条传动的，但我们销售的数控摄像系统是丝杠传动的。齿轮齿条传动系统的成本也明显高于螺杆传动系统。我确实有我的担心螺丝鞭，因为一些网站说，螺丝长度超过4'往往会经历明显的鞭。不过，首先，我想看看这是否是一个问题，因为在大多数情况下，机架支撑在螺钉中间。如果没有，没问题。然而，如果鞭子很严重，我会设计一个弹簧支架，将螺丝固定在中间，当龙门架经过时会缩回（我见过多个大型的支架都是用来对付鞭子的）。5）定制支架，而不是用T形槽铝（或类似的无需机加工的框架材料）制作所有的东西。我真的很喜欢其他数控路由器已经被设计成不需要从另一个数控路由器机加工零件。这样的设计很聪明，你可以建立一个初始路由器，并用它来建立一个更好的。对于CNC技术的可访问性，你不能打败这种设计风格。在我的情况下（为什么我决定自定义括号），我有幸在一家公司工作，允许我访问其数控路由器为我自己的爱好项目。我喜欢定制的设计过程，完成的美学，我可以设计我的工厂正是我想要的数量众多其他较小的设计选择是沿途作出的，但我觉得，上述五个是最重要的驱动力，为什么拖船被设计成这样是的。如果你对我的另一半有什么问题吗设计选择，请随意选择问吧。现在，经过大约60个小时的Fusion 360 CAD工作，我准备开始订购零件。当这些被运送时，我将为每个零件创建CAM文件。刚刚在工作中学习了Fusion 360凸轮的基础知识，在完成设计过程的前几天，我可以正式地说，我已经准备好开始加工和最终构建拖船。下一个一旦你收到我的消息，拖船就会变成现实，完成并准备好零件和克里斯蒂安在一起---------------------------------------------------------------------------------------------------------------------对v5:1所做的更改）用适当的6060支架替换了机架的3030双层角支架。2）添加了带支架的光学止动块，并相应地修改了括号。--------------------------------------------------------------------------------------------------------------------阿隆·鲁宾的德尔沃特DWP611路由器型号：Dewalt DWP611Pedro佩莱格里诺的NEMA 23步进电机型号步进电机NEMA 23/电机de Passo NEMA 23Alexandre B的光学止动器型号：光学endstop------------------------------------------------------------------------------------------------以前版本的路由器：CNC路由器版本5
