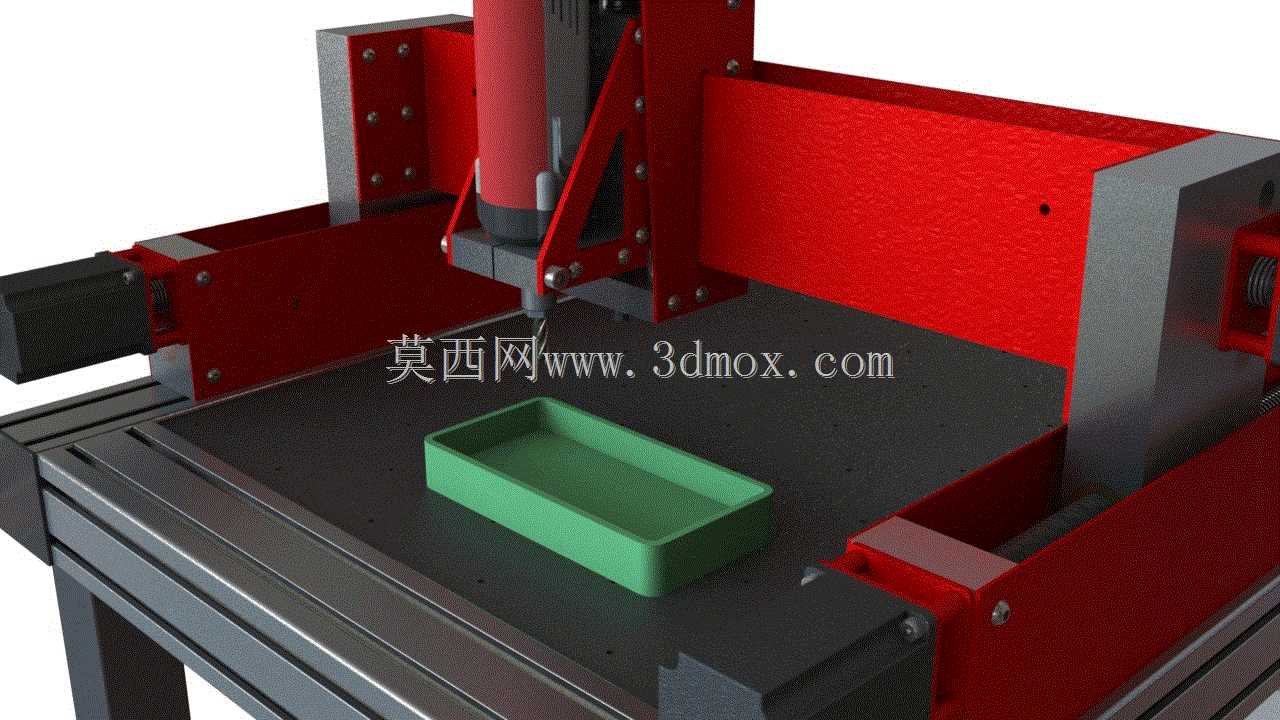

铝型材框架DIY桌面数控铣床结构

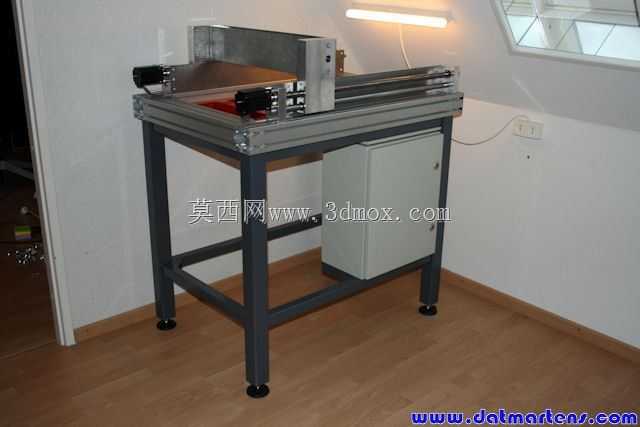

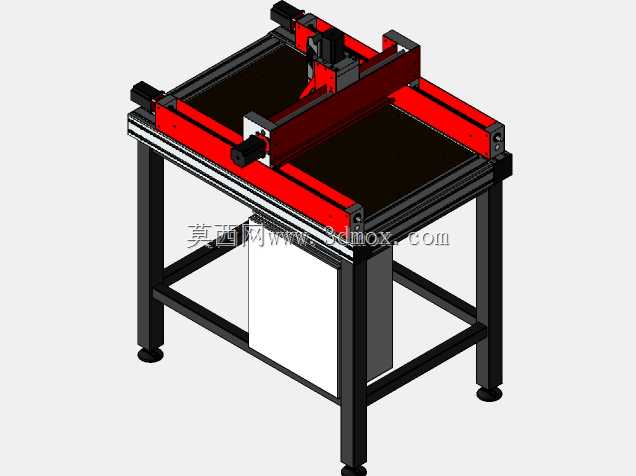

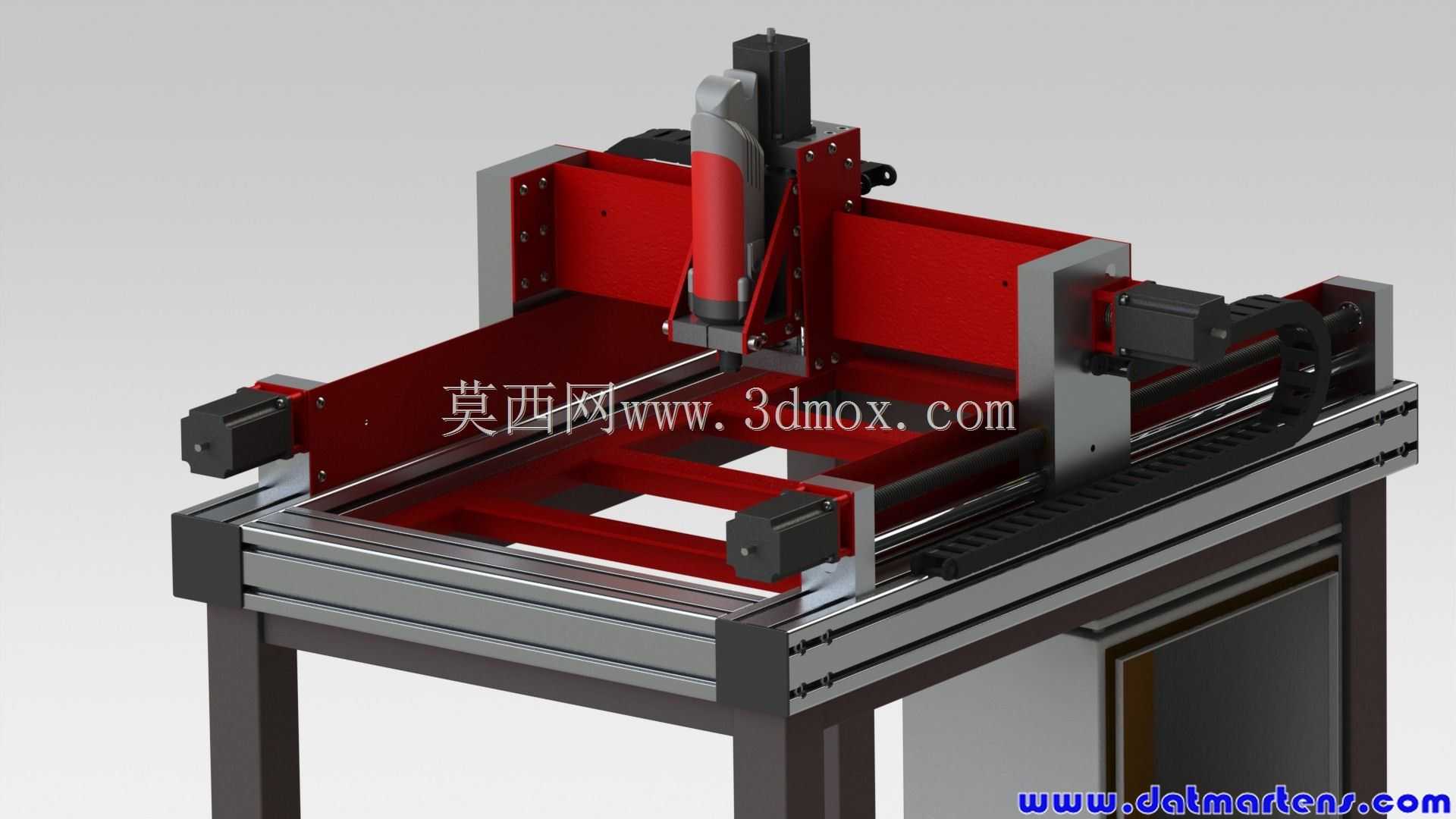

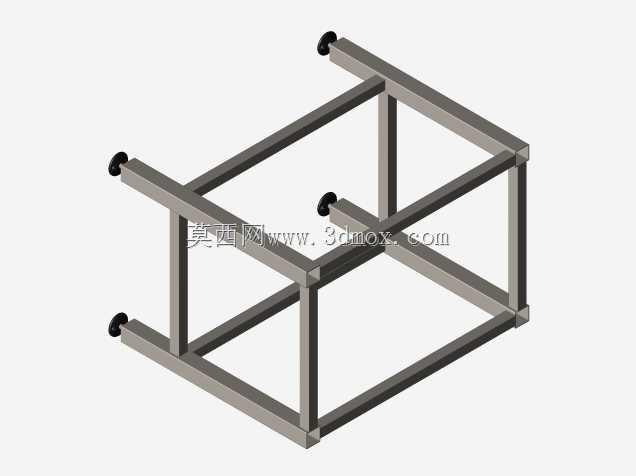

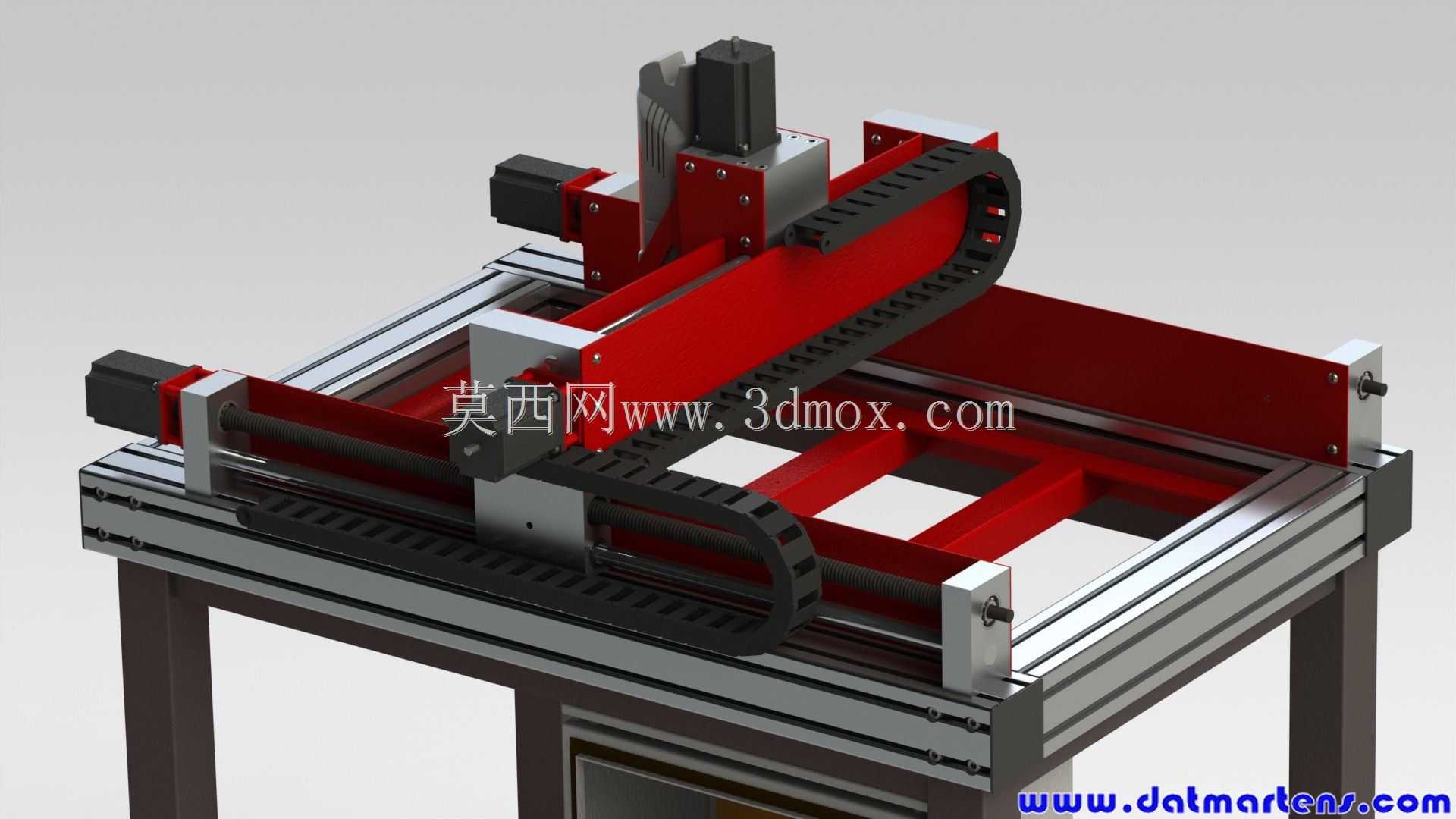

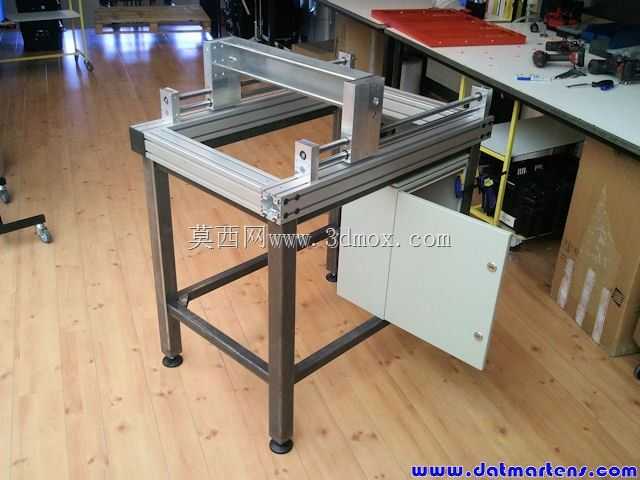

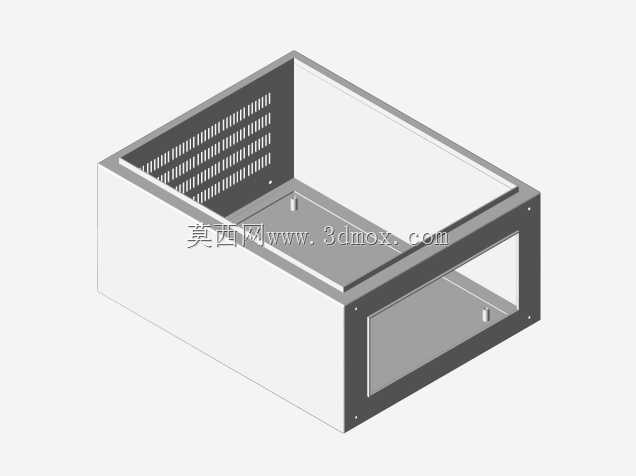

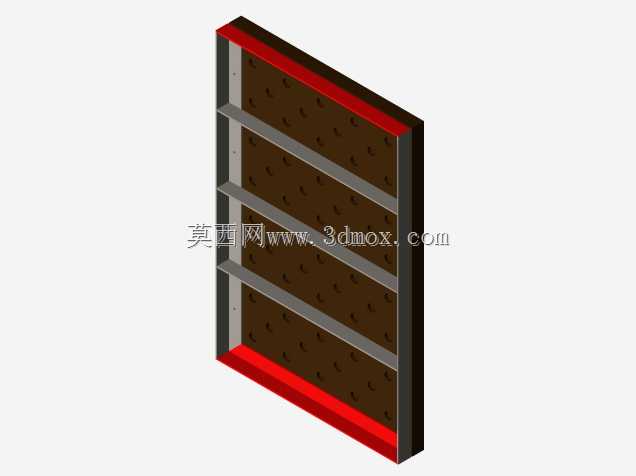

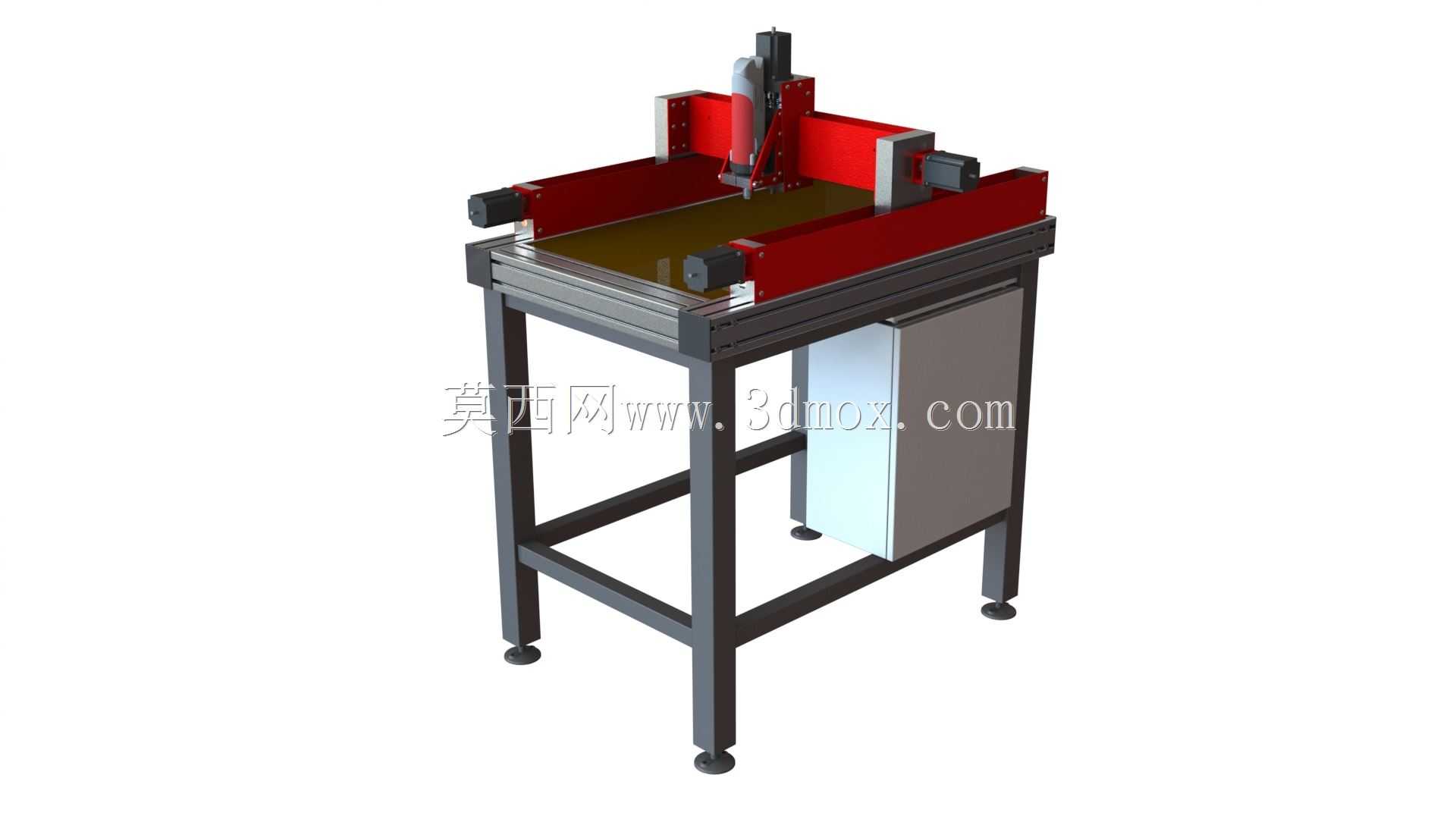

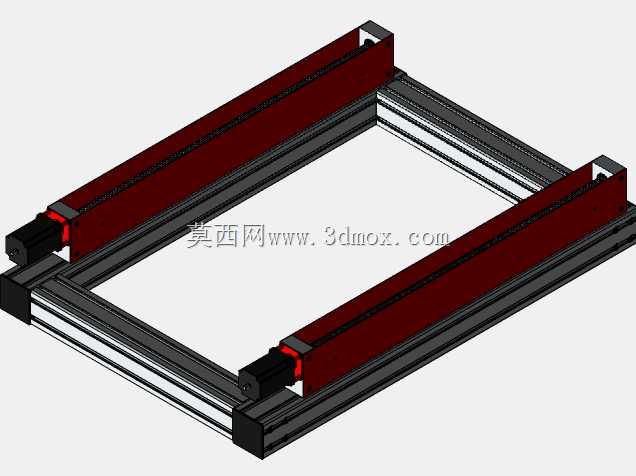

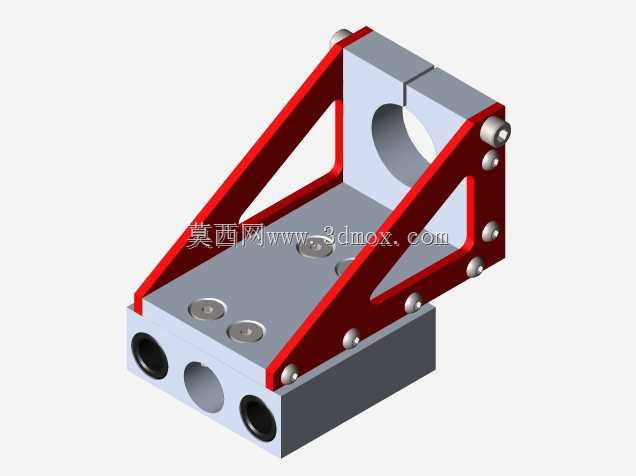

这款DIY数控铣床主要面向小型加工场景，适配个人工坊、创客空间、教学实训等对小尺寸工件加工有需求的应用环境，可完成软金属、工程塑料、木材等多种材质的平面铣削、轮廓切割、钻孔攻丝等常规机加工工序，能够满足小批量定制零件加工、创意作品制作、数控操作教学演示等实际使用需求。设备整体采用铝型材搭建主体运动框架，搭配方管焊接的落地支撑结构，底部配置可调脚杯，可在不平整的工作台面或地面上调整水平度，保障设备运行时的稳定性，支撑框架下部预留了电气元件安装舱位，搭配可开合的柜门，既可以将驱动模块、控制板、接线端子等电气部件封闭收纳，避免加工碎屑、灰尘侵入造成电路故障，也方便后期对电气系统进行检修调整。设备的运动轴采用直线导轨搭配传动组件的结构布局，龙门式的运动架构可保障X、Y、Z三个轴向的运动精度，有效承载加工过程中的切削载荷，避免运动过程中出现结构形变影响加工精度。设计过程中优先考虑了DIY制作的可实现性，所有框架连接件均采用标准铝型材配件，无需复杂的定制焊接加工即可完成主体组装，运动部件的安装基准面均依托铝型材本身的平面精度打造，降低了个人制作者的加工门槛，同时预留了主轴安装位、走线槽位、行程限位开关安装位，方便使用者根据自身加工需求选配不同功率的加工主轴、不同精度等级的传动丝杆，灵活调整设备的加工行程与负载能力。设备整体占地面积适配常规工作台摆放，横向与纵向的加工行程可覆盖绝大多数小型零件的加工尺寸需求，安装时仅需预留前后左右的操作维护空间，无需额外做地基固定，接通对应电源与控制系统即可投入使用，框架上部无多余外凸结构，可根据使用需求加装透明防护挡板，阻挡加工过程中飞溅的切屑，提升操作安全性，下部支撑腿的高度经过人体工学优化，操作人员站立操作时无需过度弯腰即可完成工件装夹、对刀等常规操作，长时间作业也不易产生疲劳感。
