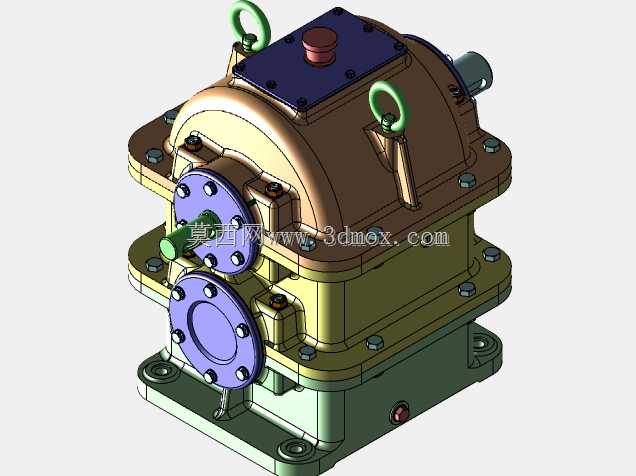

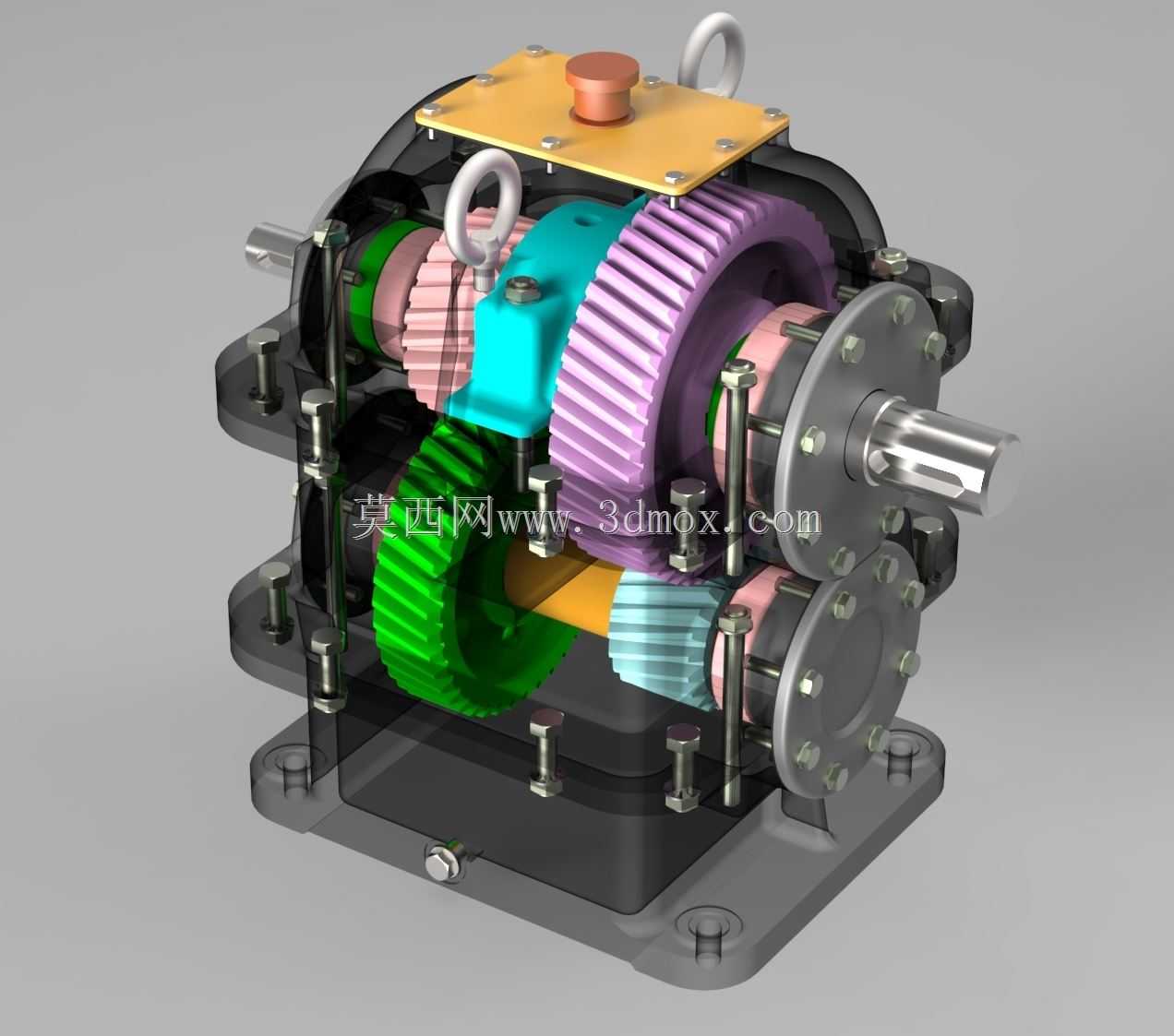

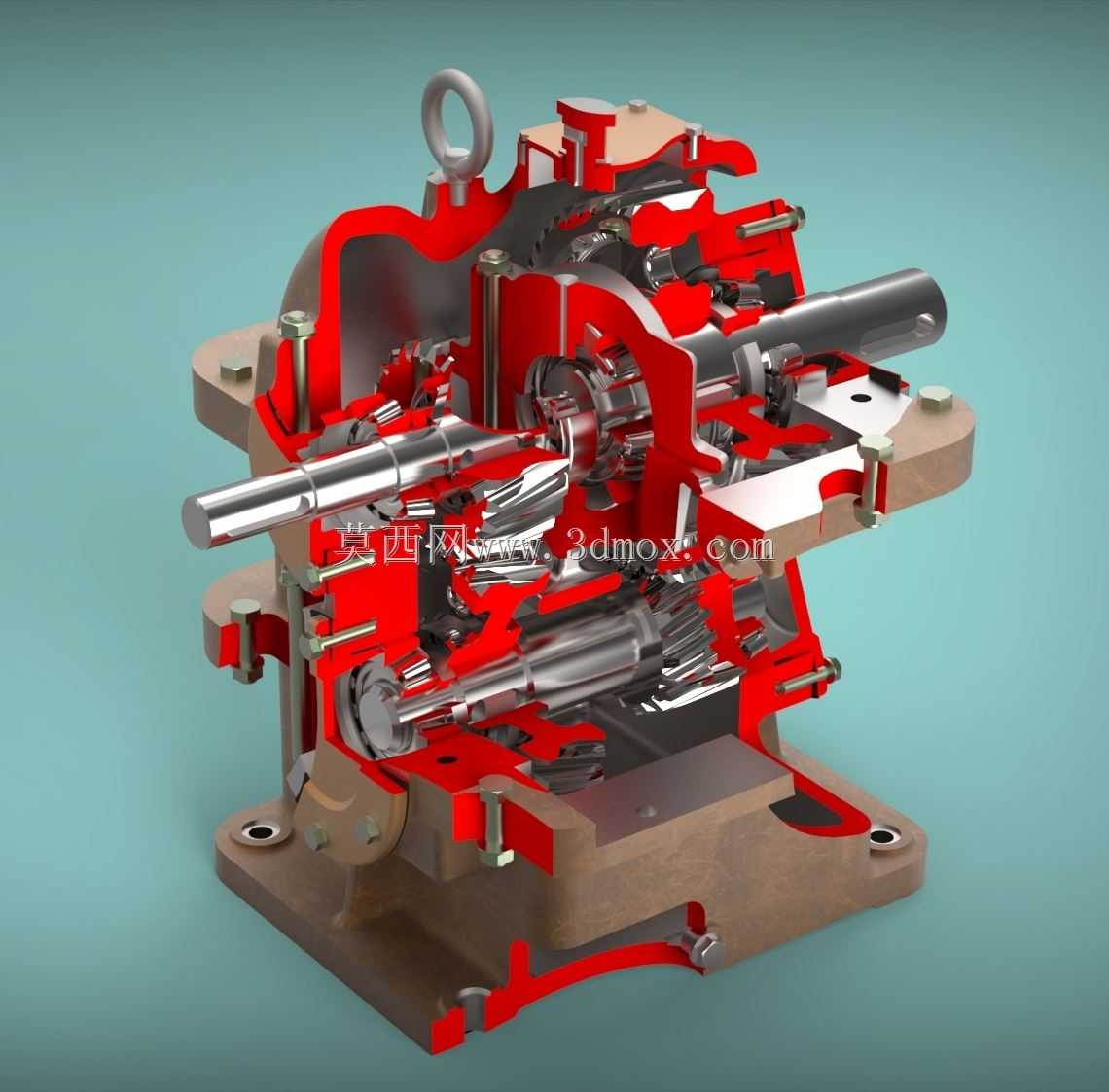

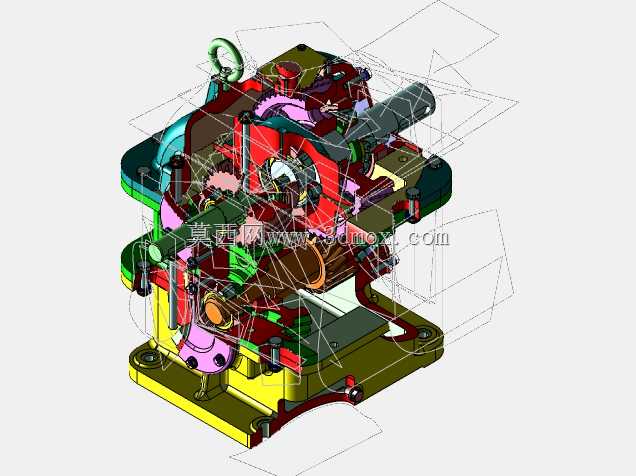

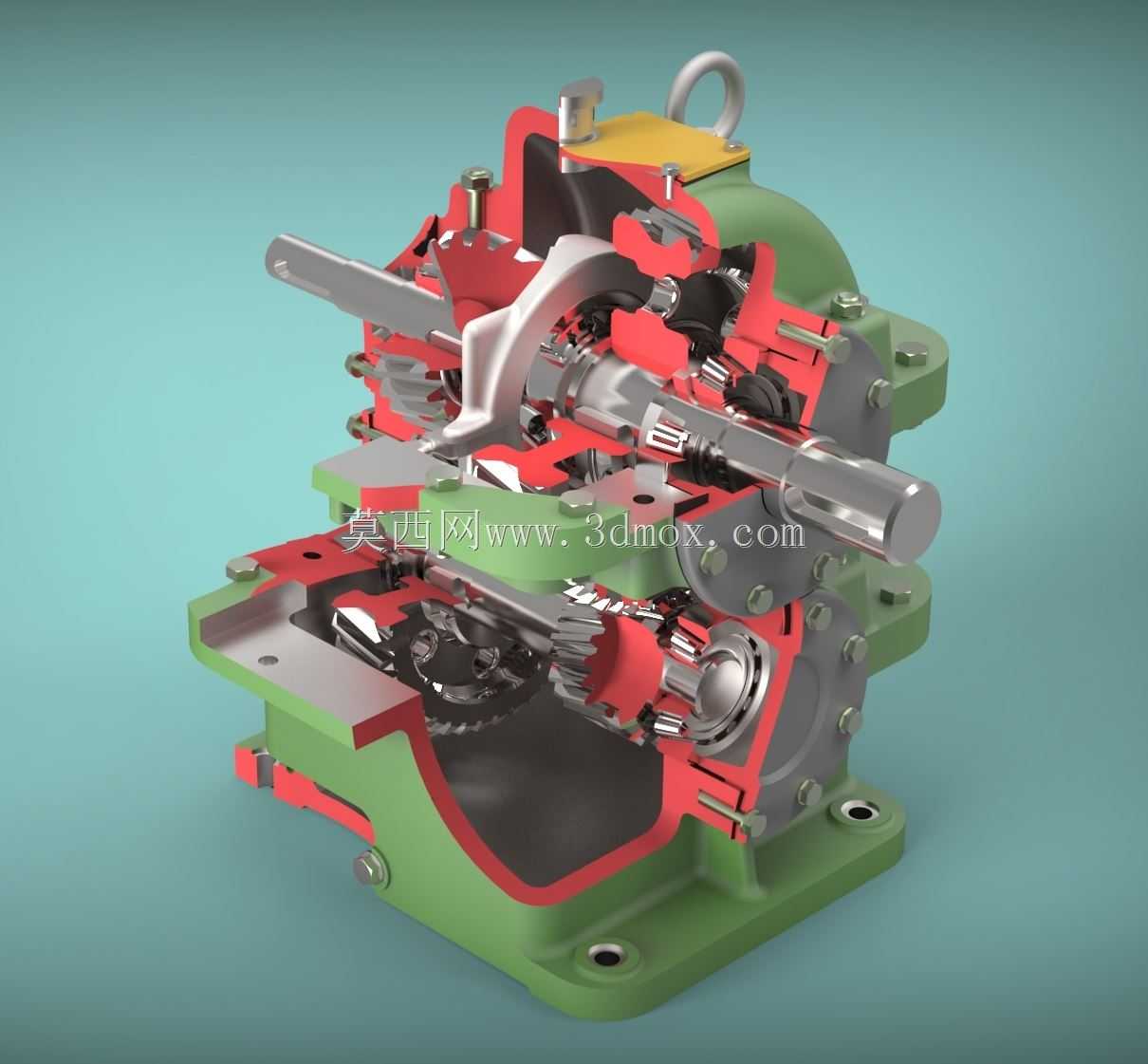

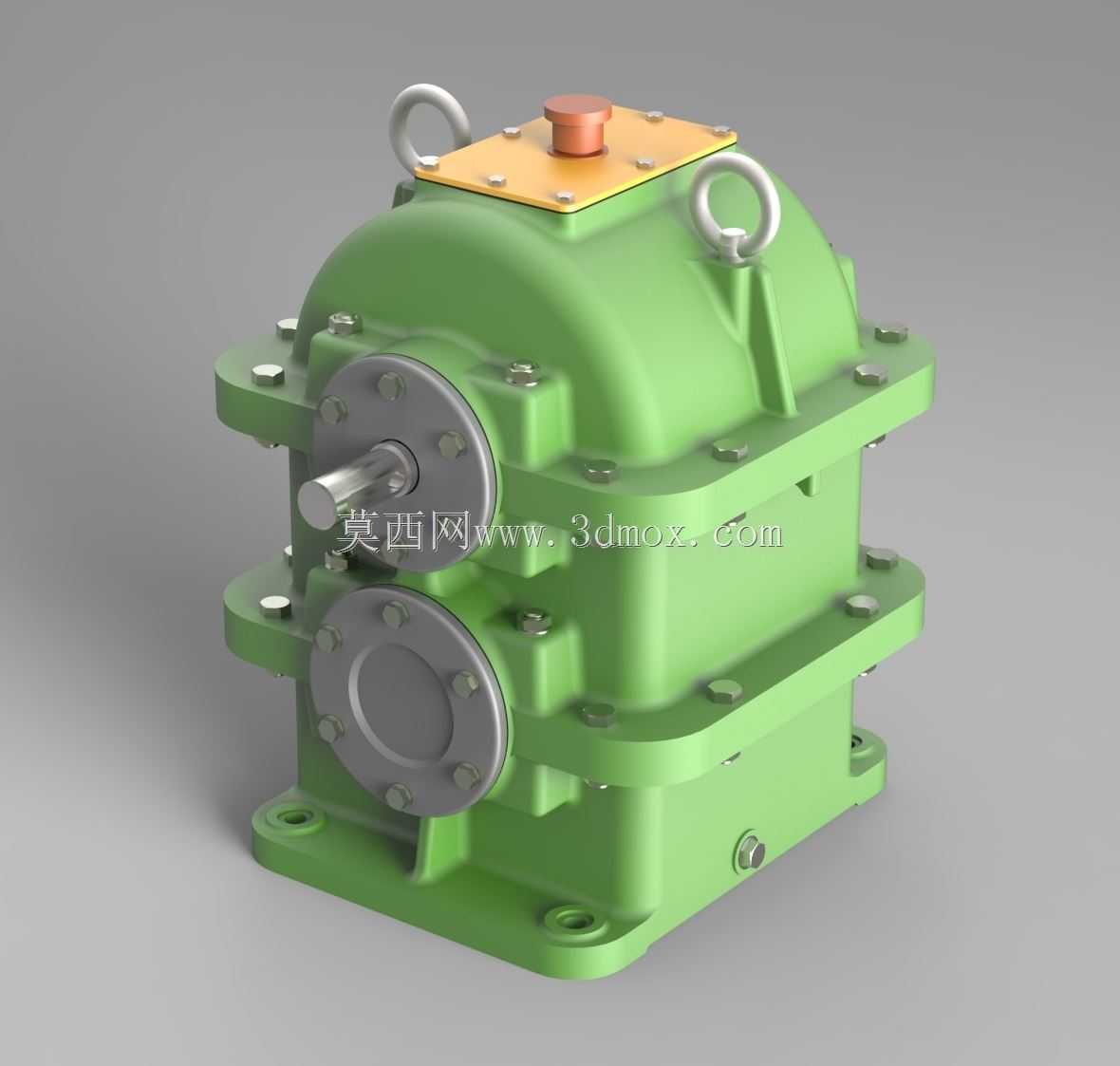

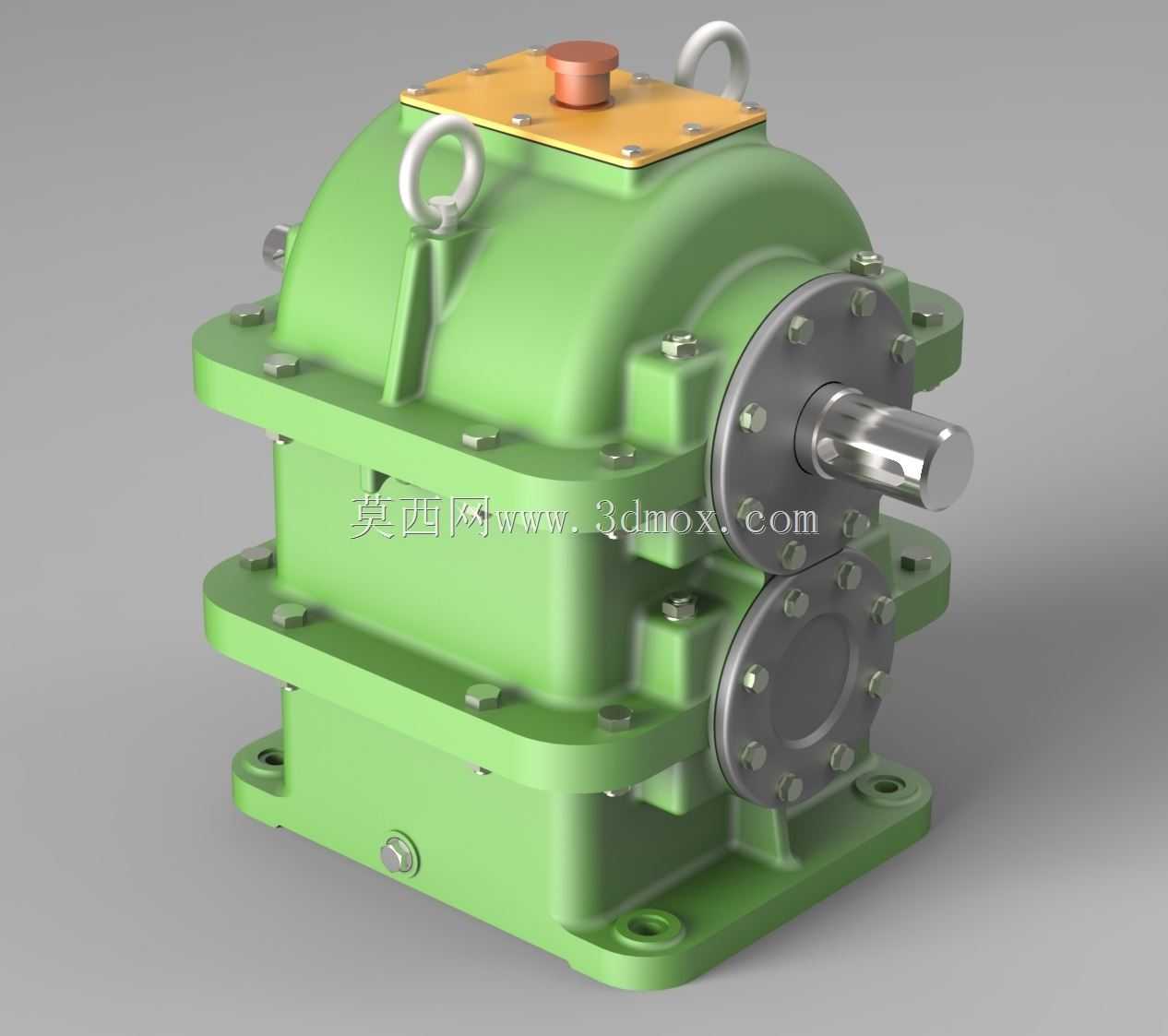

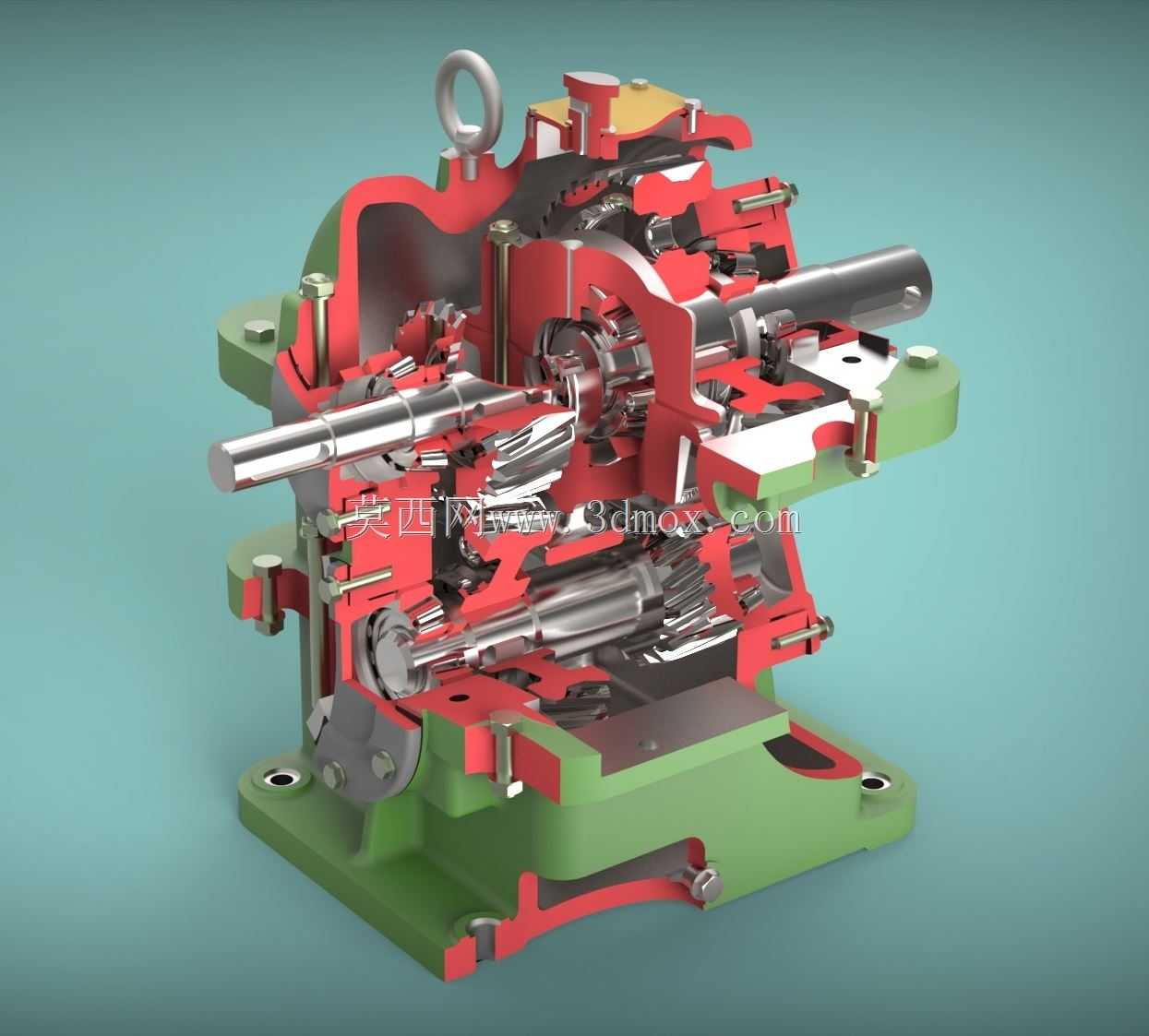

同轴式两级圆柱齿轮传动减速装置

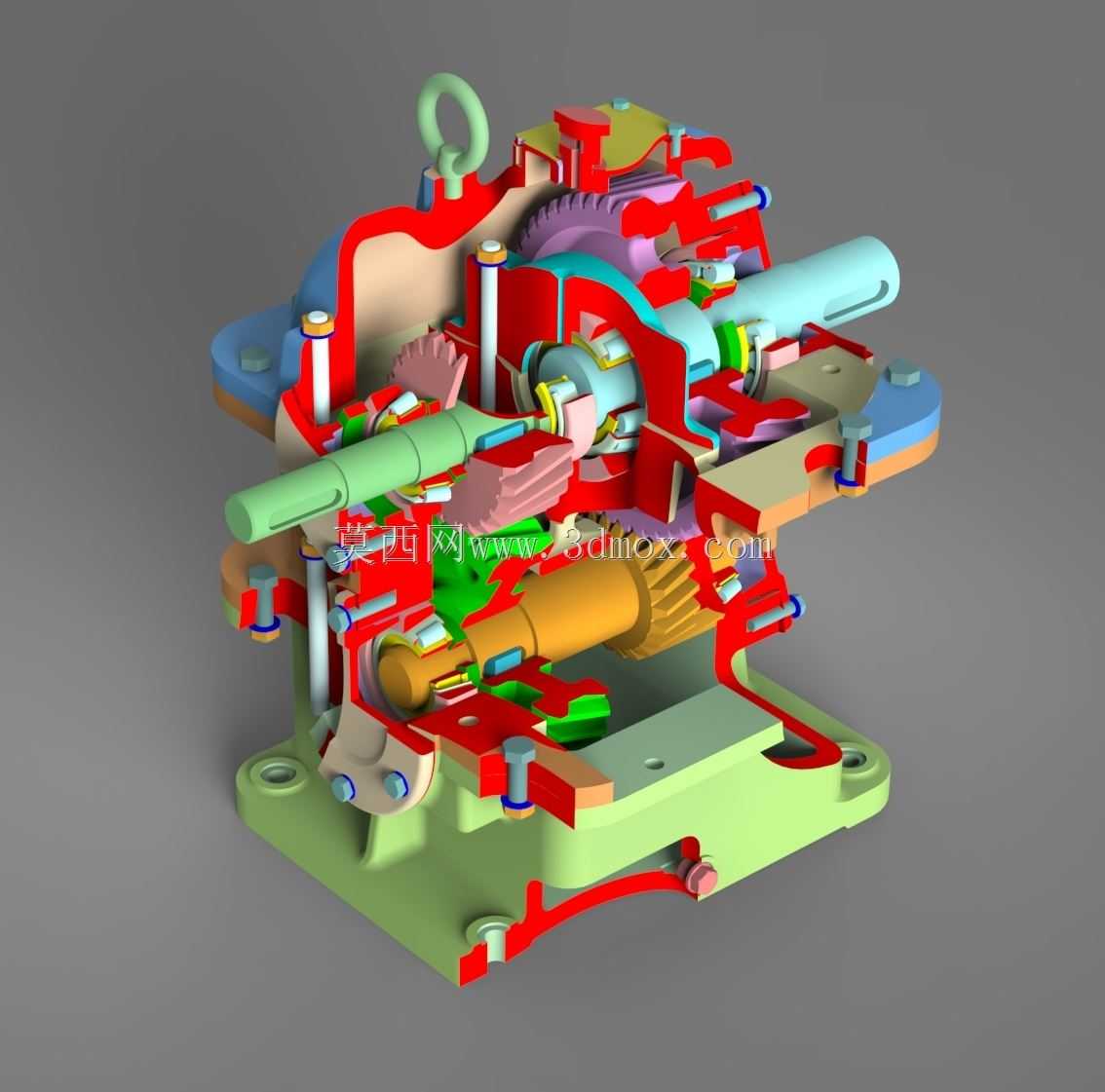

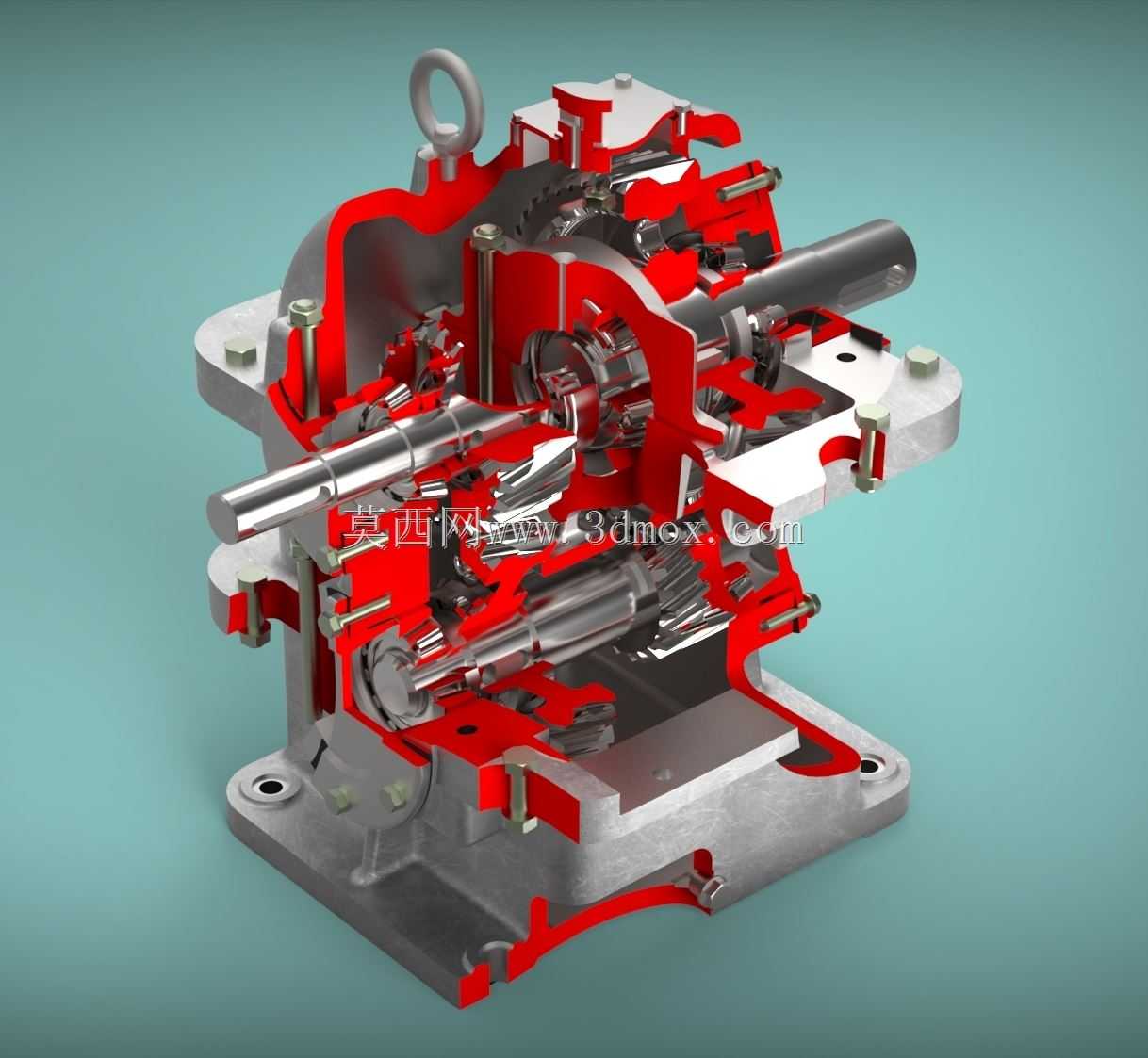

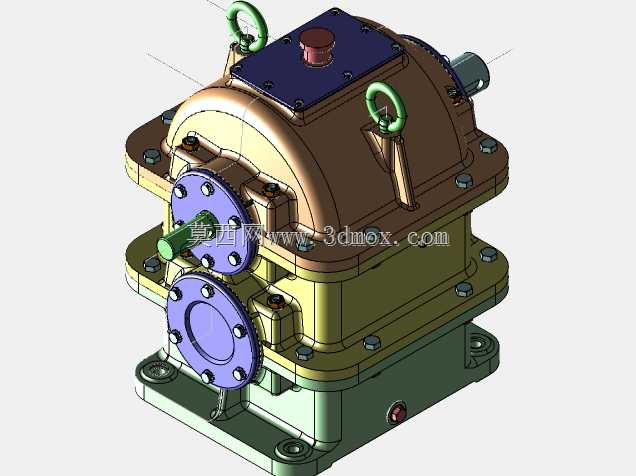

这款同轴式两级圆柱齿轮减速装置，主要应用在需要匹配原动机与工作机转速、传递大扭矩的工业传动场景中，常见于轻工生产线输送系统、小型物料提升设备、包装机械驱动单元、纺织机械传动工位以及中小型农机的动力传输环节，能够在输入轴高转速运转的工况下，通过两级齿轮啮合实现稳定的转速降低，同时放大输出扭矩，让后端执行机构获得适配作业需求的低转速大扭矩动力输出。从功能特性来看，该装置采用同轴布局设计，输入轴与输出轴处于同一轴线上，能够大幅缩减传动系统的横向安装空间，在设备布局紧凑的安装场景下具备极强的适配性；内部采用斜齿圆柱齿轮啮合传动，相比直齿齿轮传动具备更高的重合度，传动过程中啮合冲击更小、运行噪音更低，同时承载能力更强，能够适应长时间连续运转的工况需求，箱体采用剖分式结构设计，上箱盖与下箱体通过定位销与紧固螺栓连接，既保证了装配过程中内部齿轮、轴系、轴承部件的安装便利性，也便于后期使用过程中的内部检查、润滑维护与易损件更换，箱体顶部设置的吊环结构能够满足整机吊装转运的需求，底部的安装底座带有标准化安装孔位，可直接通过螺栓固定在设备安装基座上，安装定位便捷可靠。在设计思路上，该装置围绕传动比3.89的参数需求开展结构设计，第一级高速级采用小模数齿轮组实现初步减速，第二级低速级采用大模数齿轮组承载放大后的扭矩，各级轴系均配置适配的滚动轴承作为回转支撑，能够有效抵消齿轮啮合过程中产生的径向与轴向载荷，保证轴系回转精度，箱体内部预留了充足的储油空间，可采用油浴润滑方式对齿轮啮合面与轴承进行持续润滑，降低运转过程中的部件磨损，同时箱体结合面、轴伸端均设置密封结构，避免润滑油渗漏同时阻挡外部粉尘杂质进入箱体内部。从安装边界来看，该装置整体外形方正，输入轴与输出轴的轴伸长度、轴径均匹配通用工业传动的连接标准，可直接通过联轴器与前端驱动电机、后端工作机构进行连接，底部安装孔的孔距、孔径符合通用减速机的安装尺寸规范，无需对现有设备安装基座进行额外改造即可完成替换安装，整体结构紧凑、重量适中，既能够独立作为传动单元使用，也可集成到各类专用设备的内部传动系统中，适配多类工业场景的动力传输需求。
