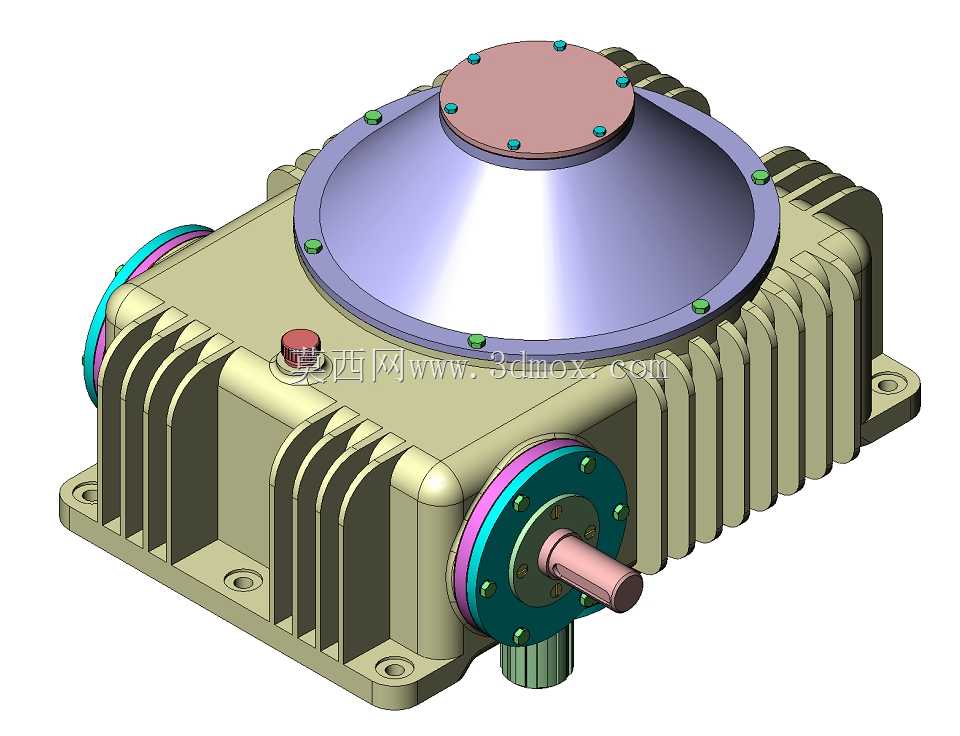

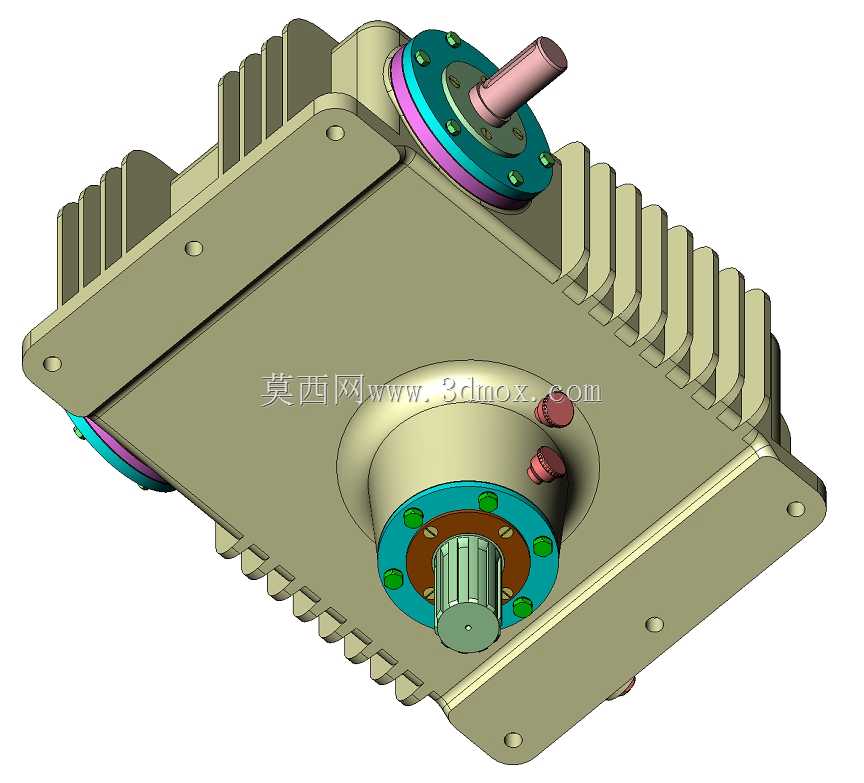

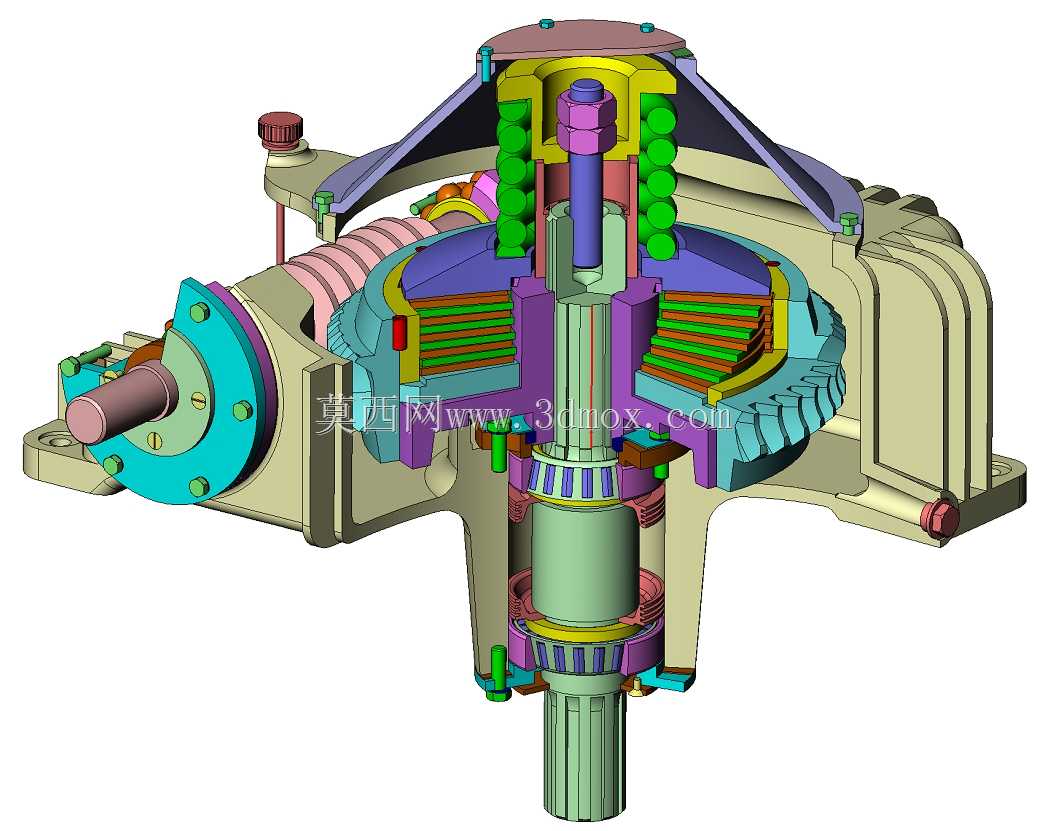

集成安全离合功能的蜗轮蜗杆传动结构

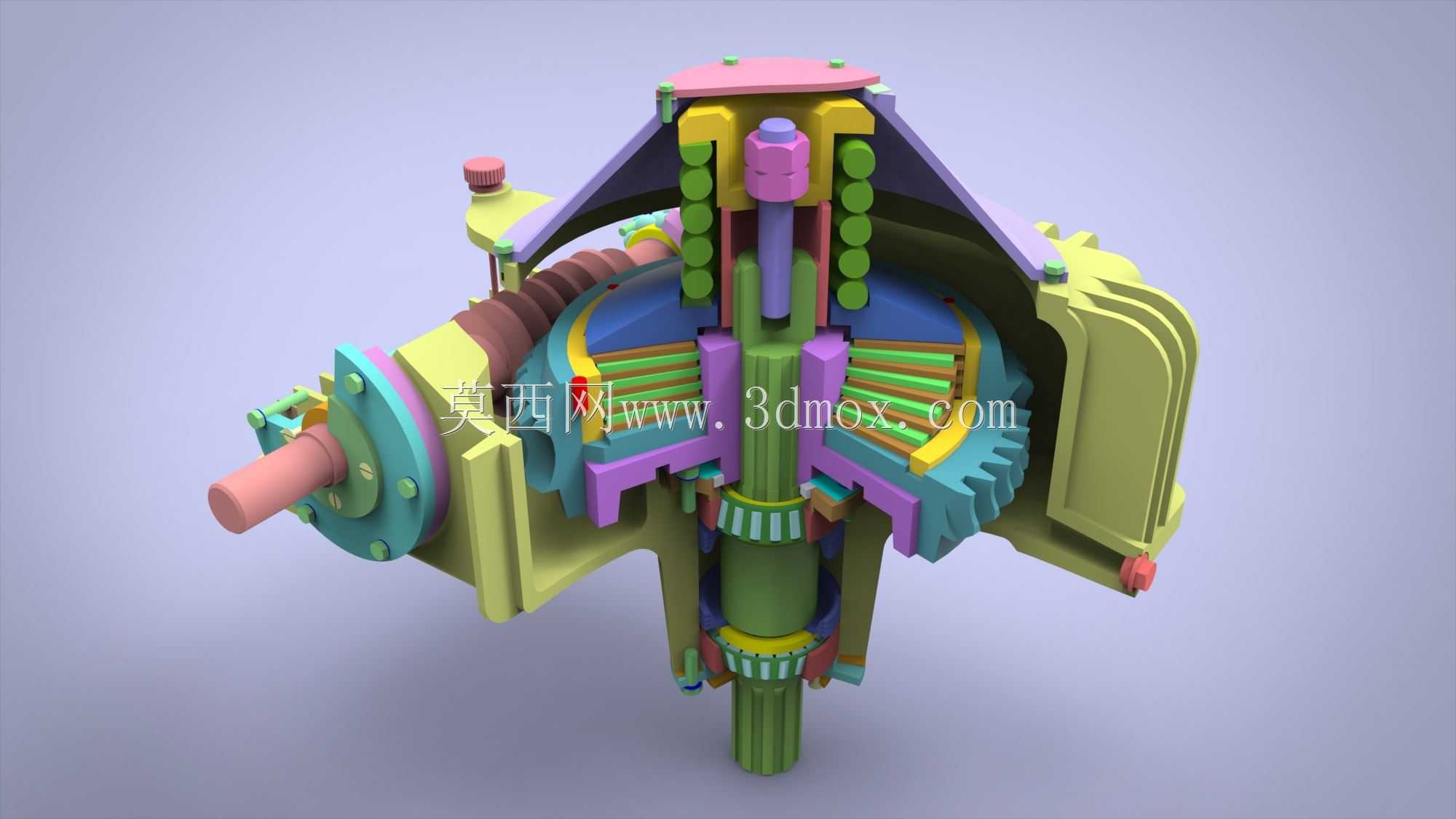

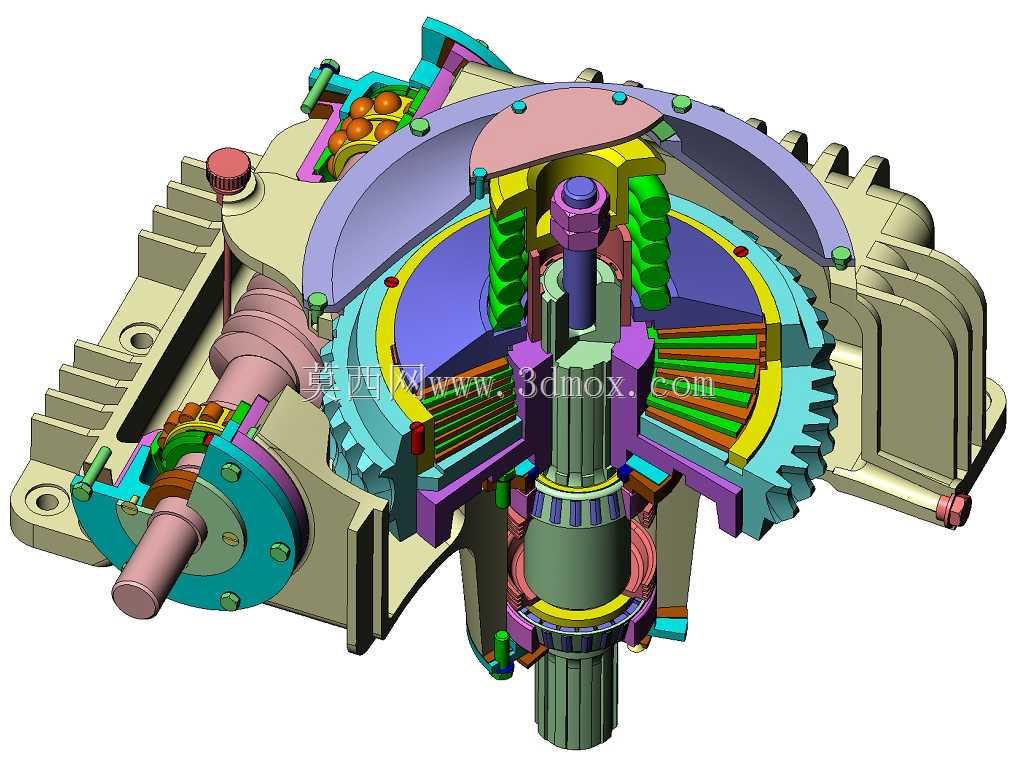

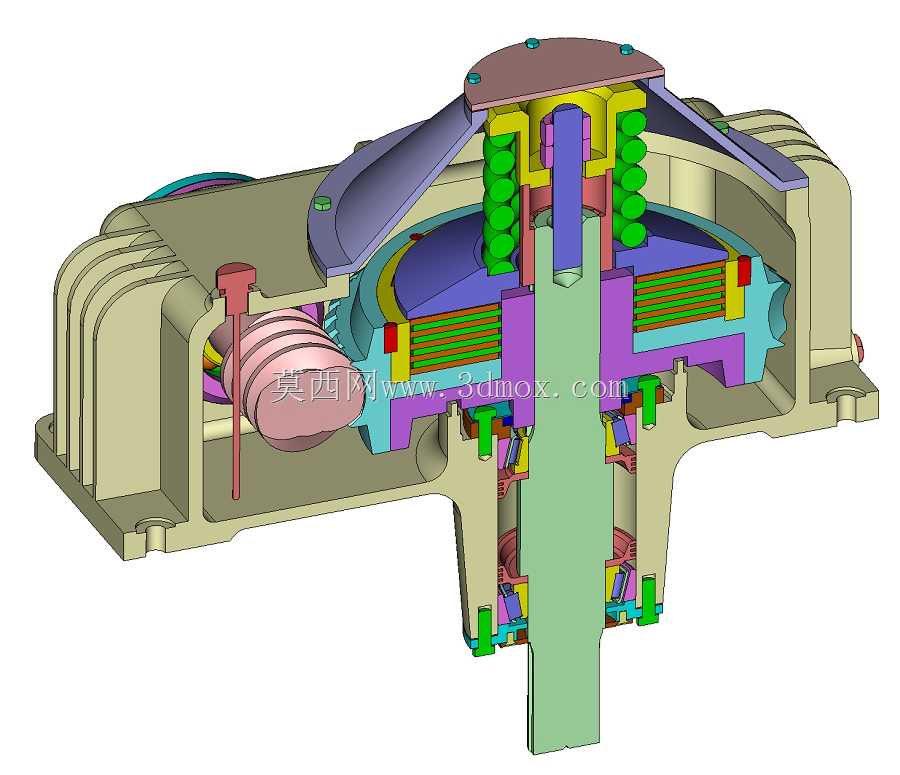

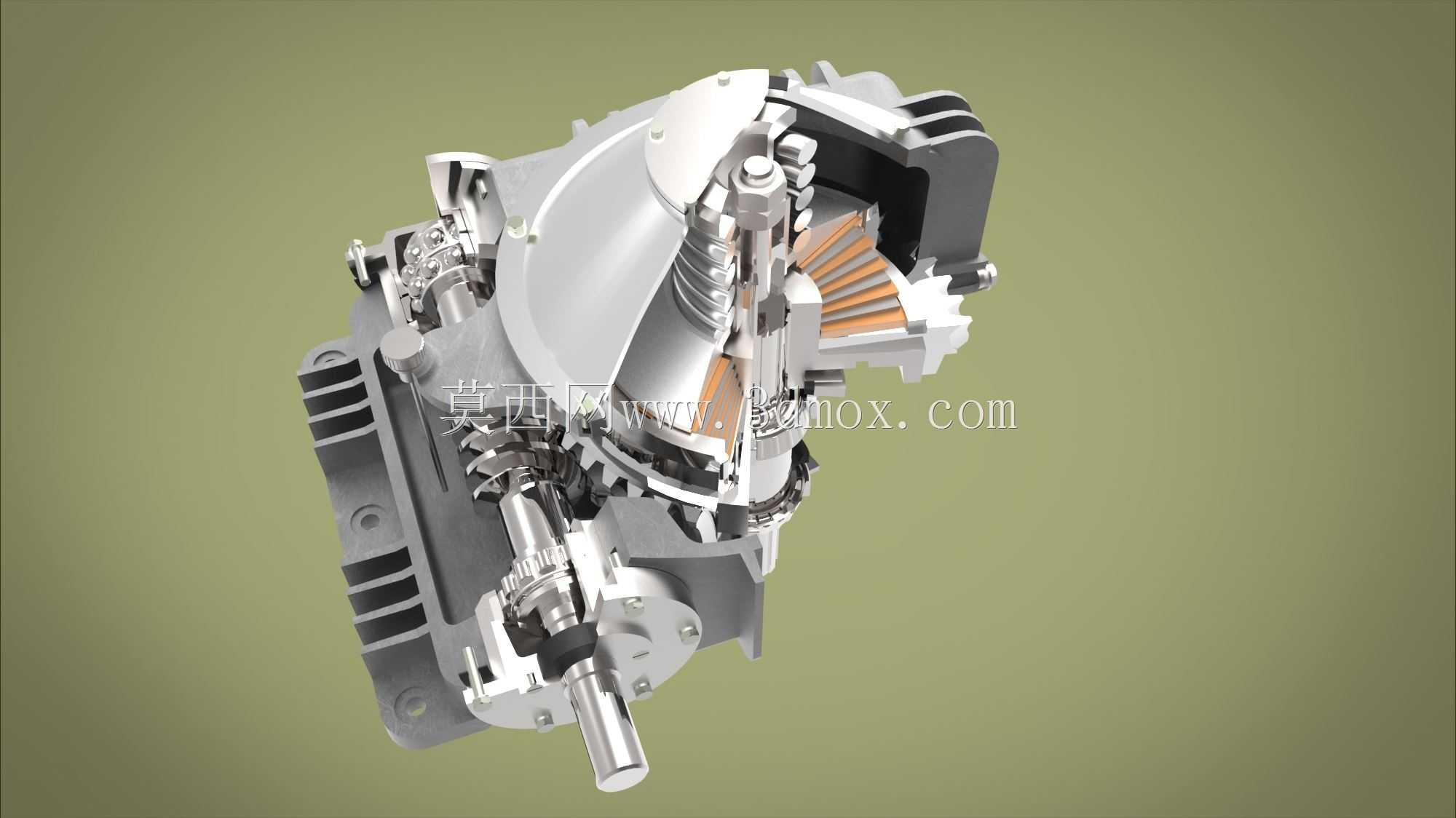

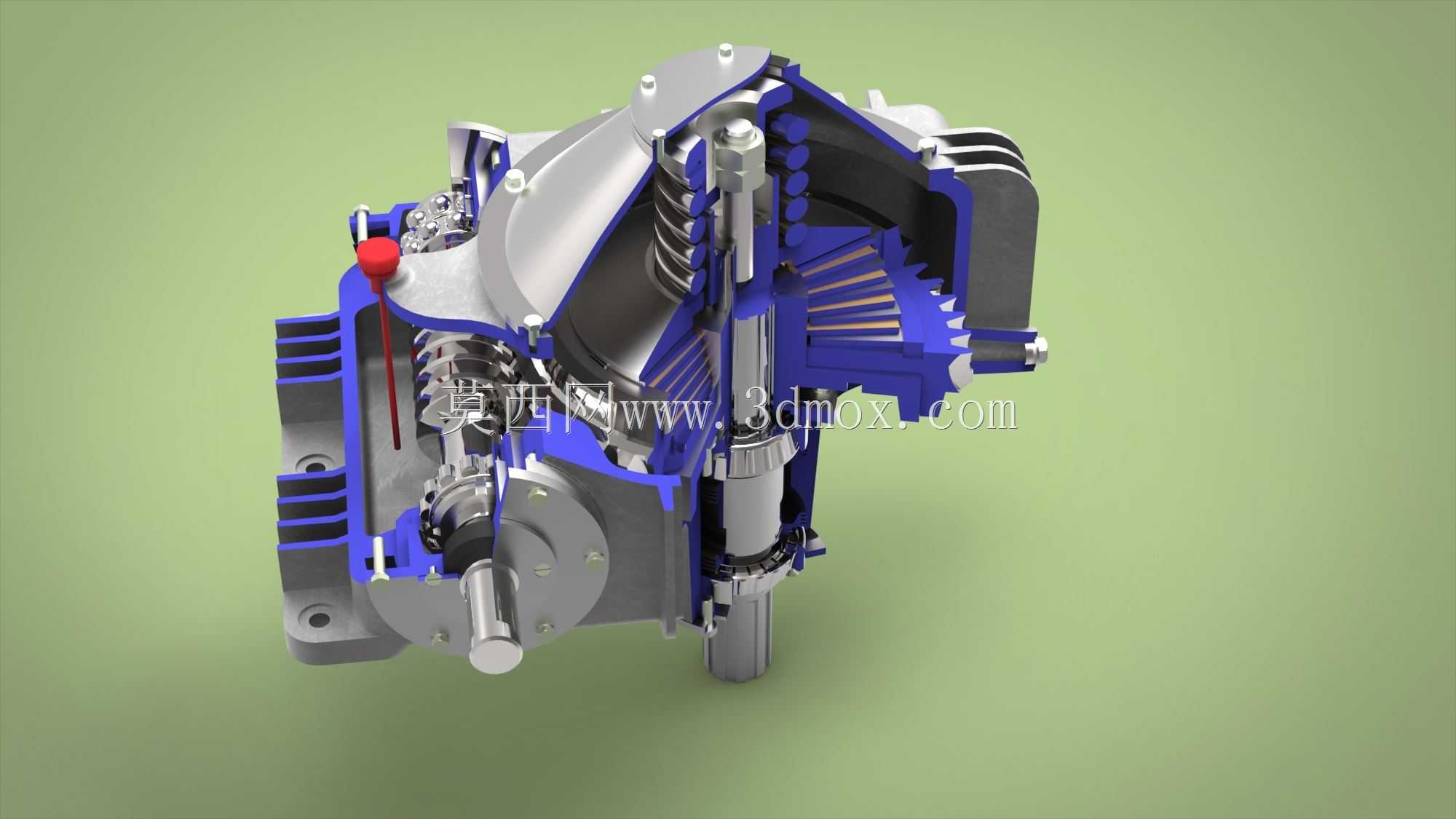

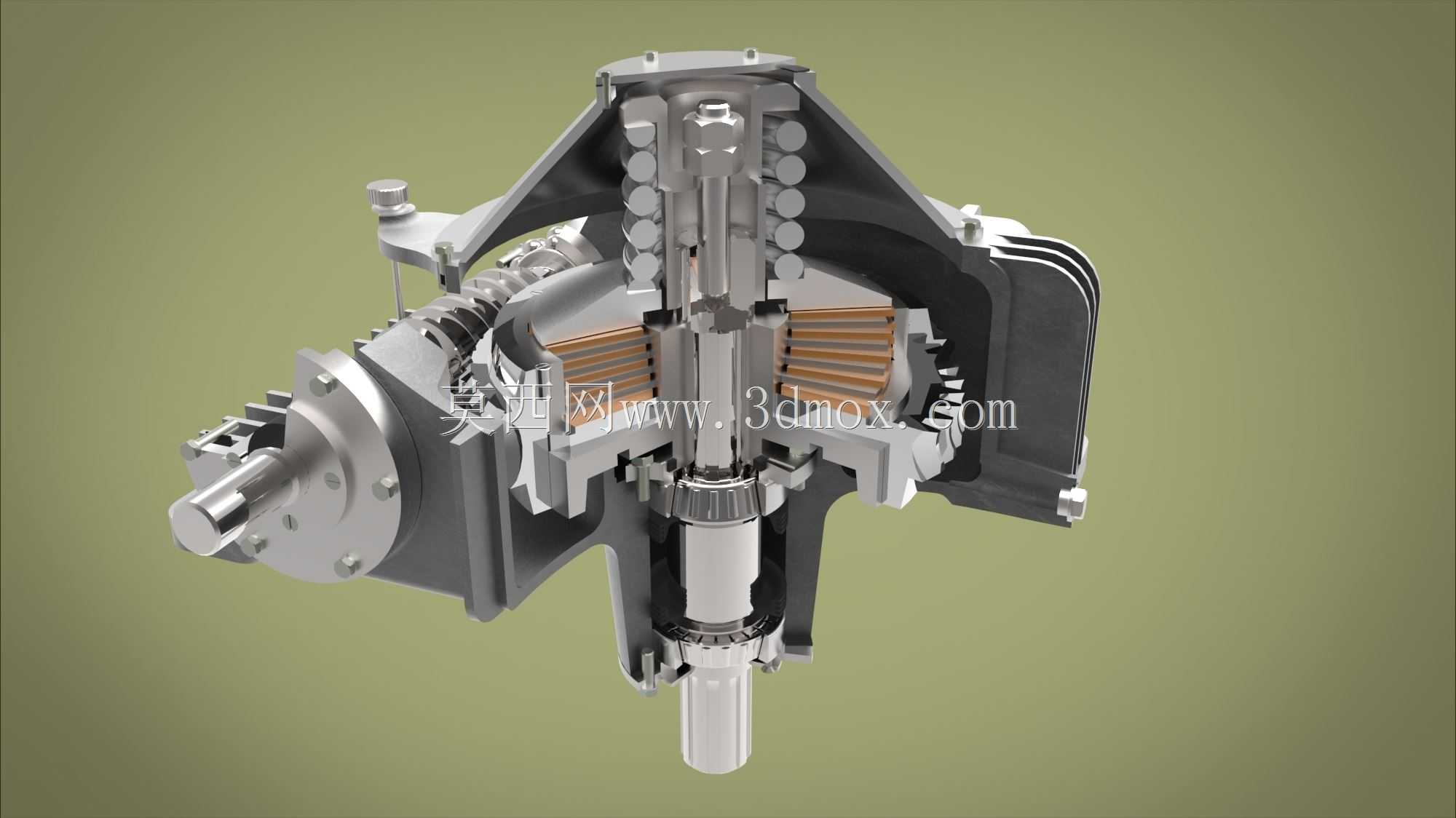

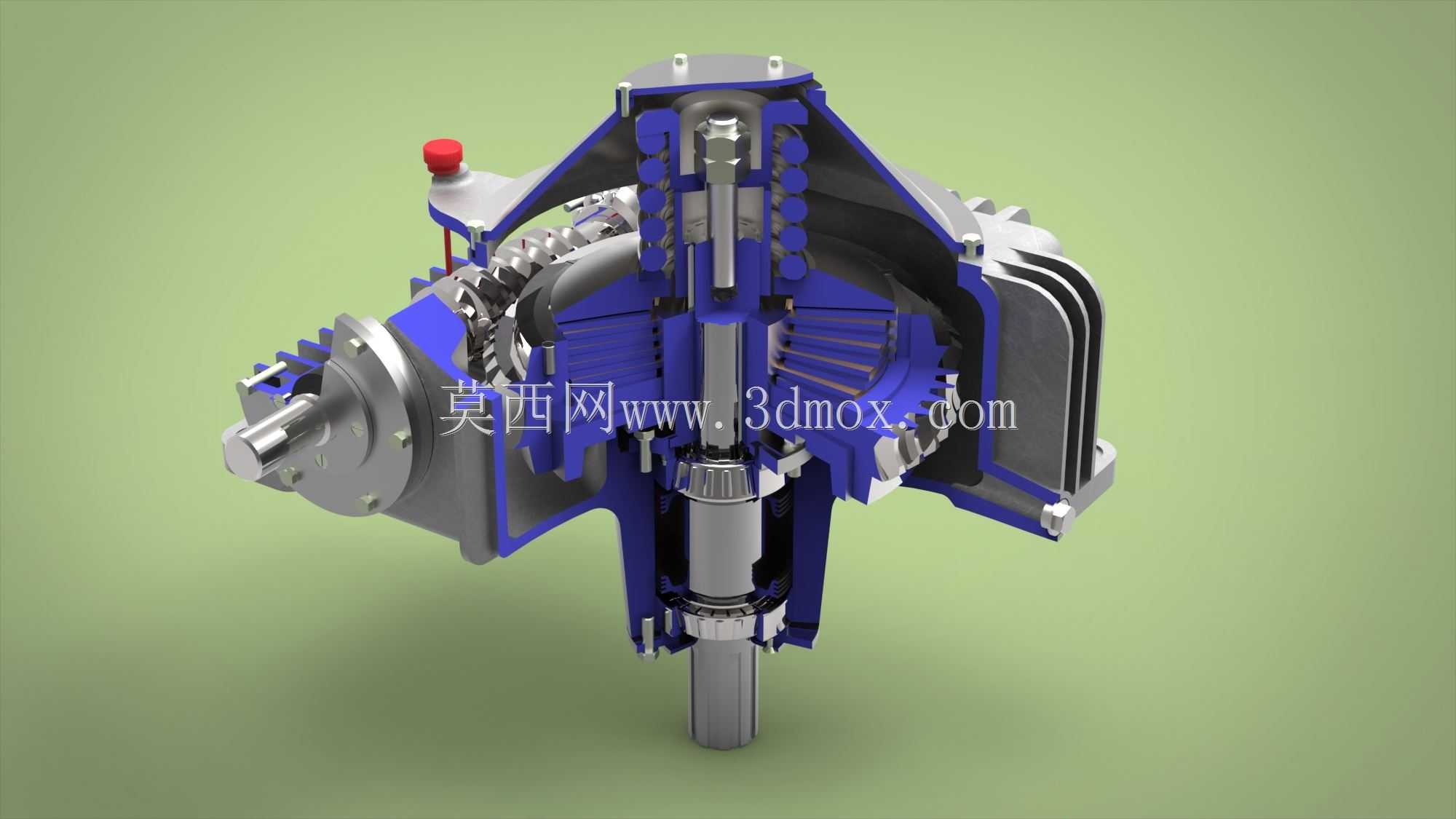

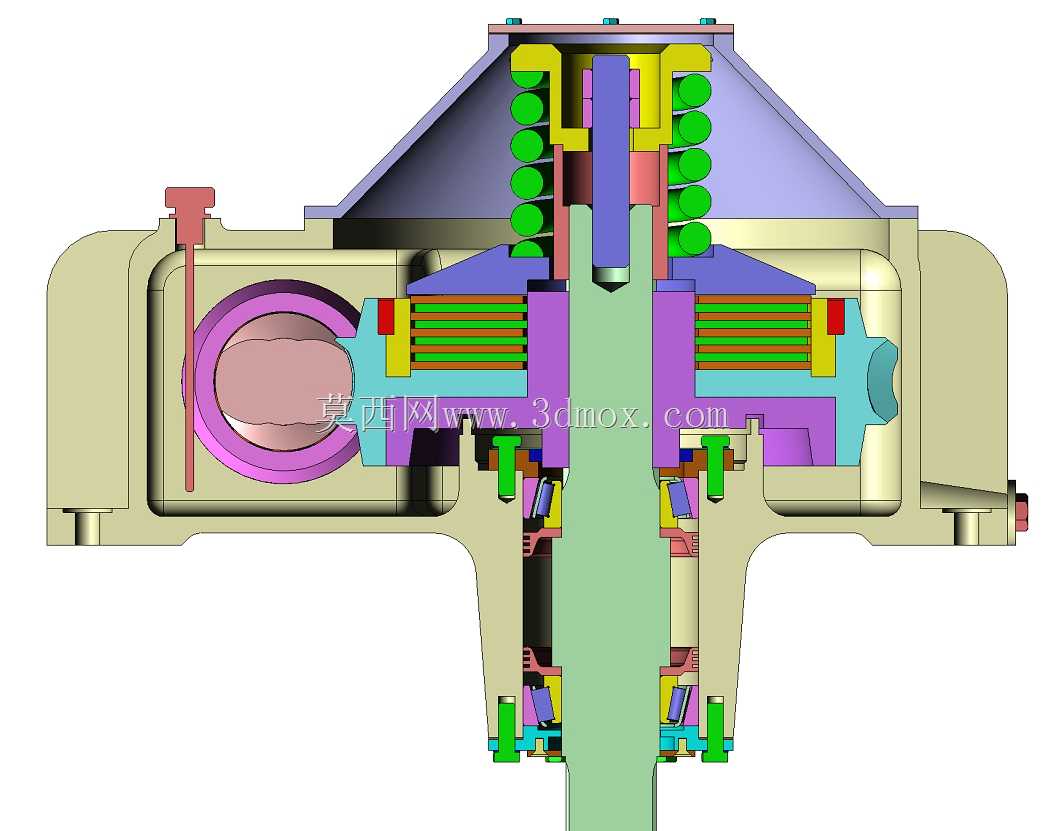

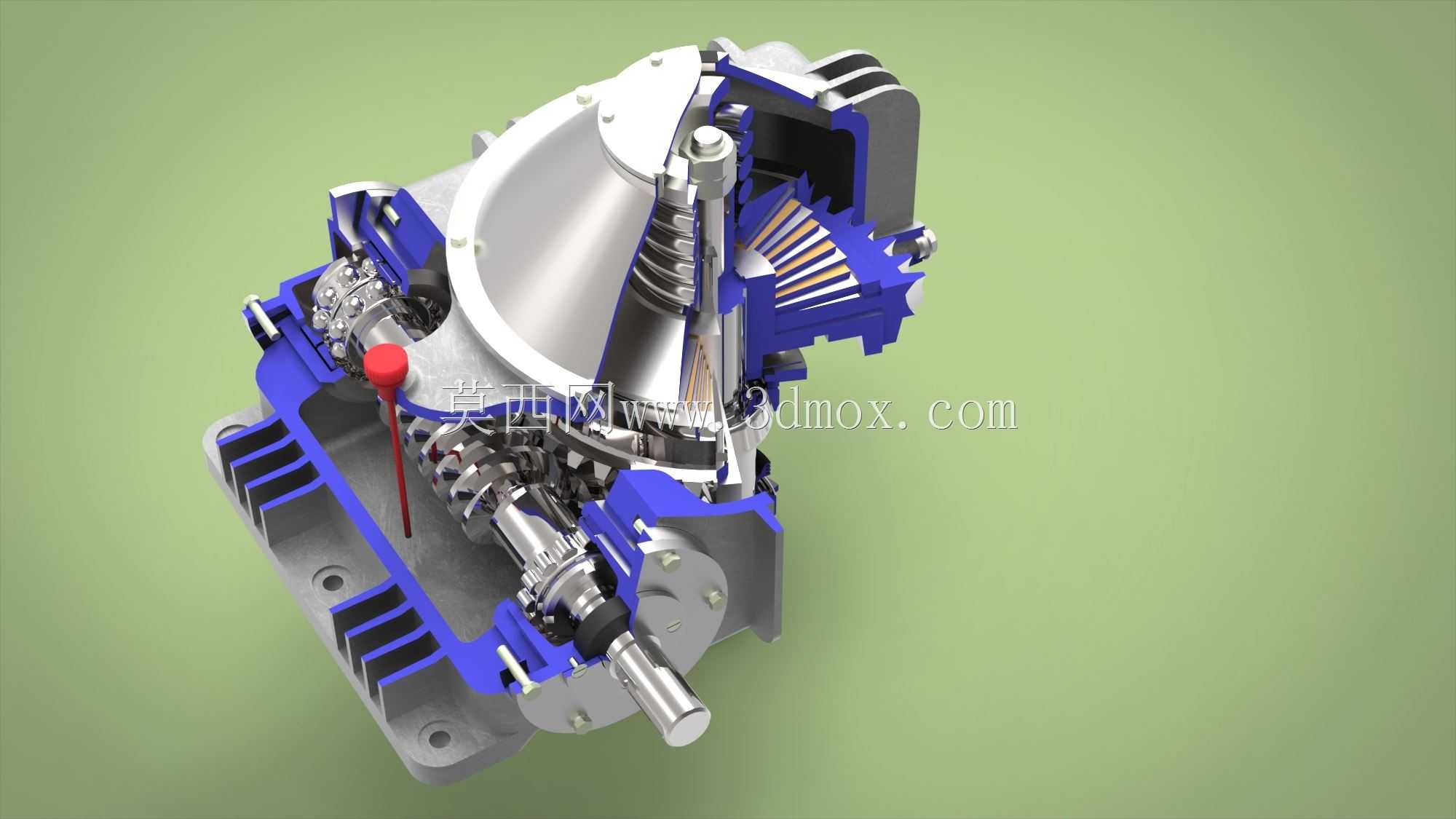

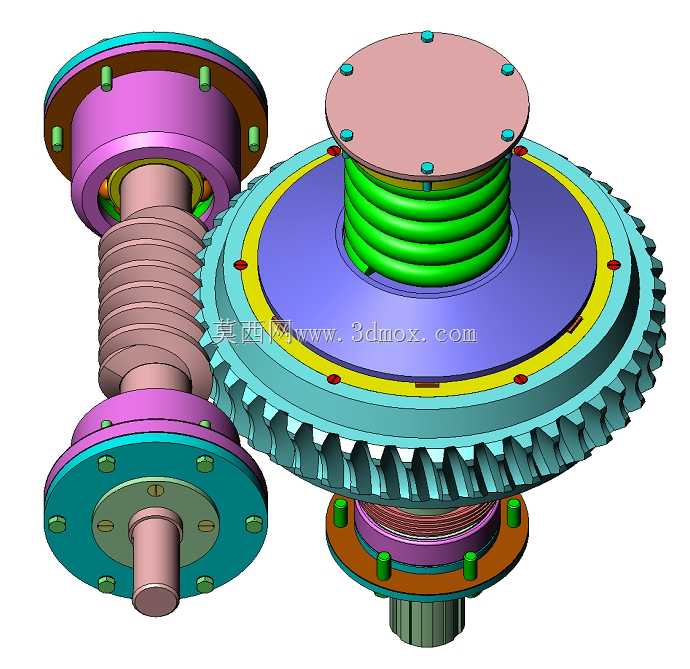

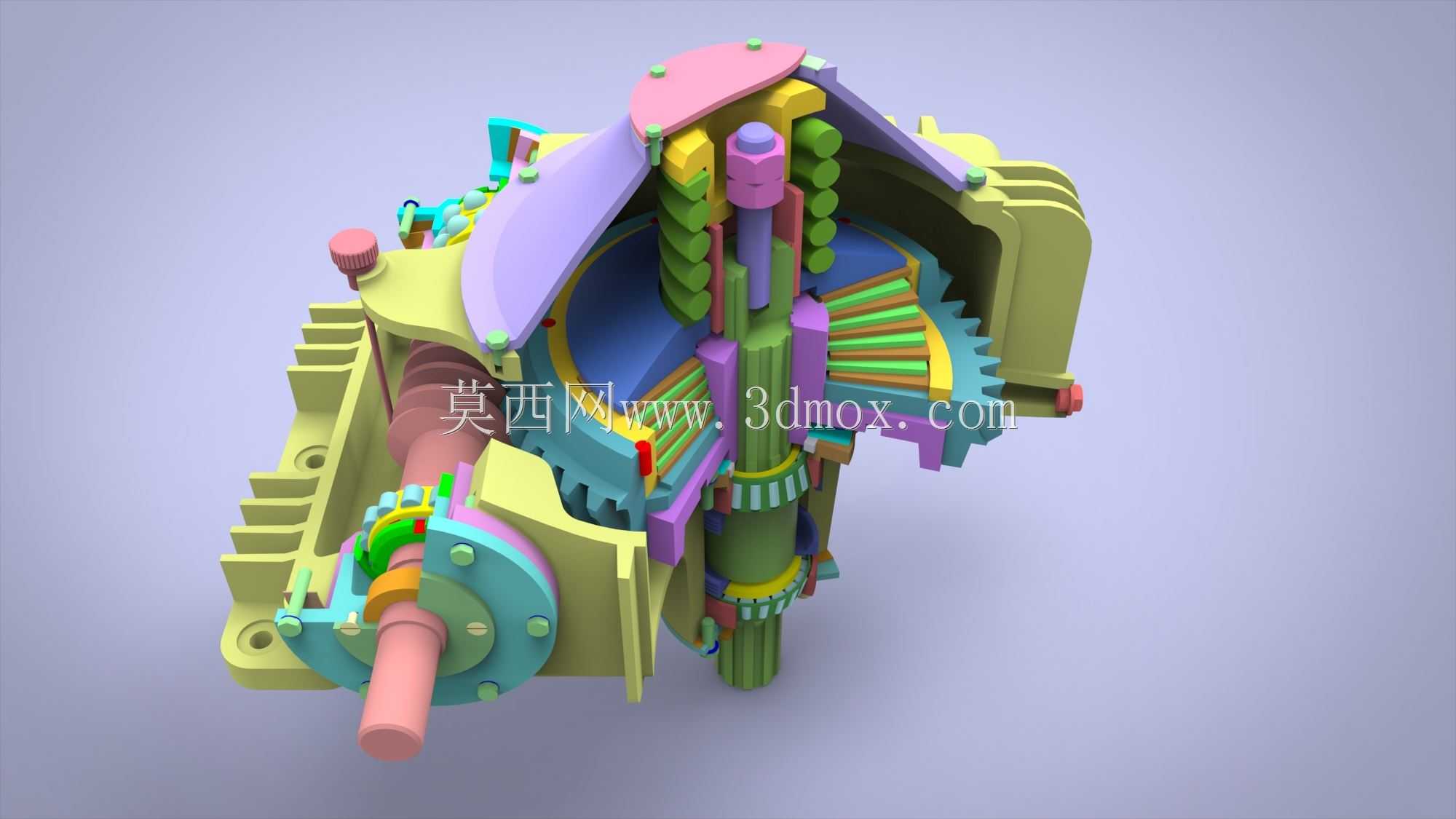

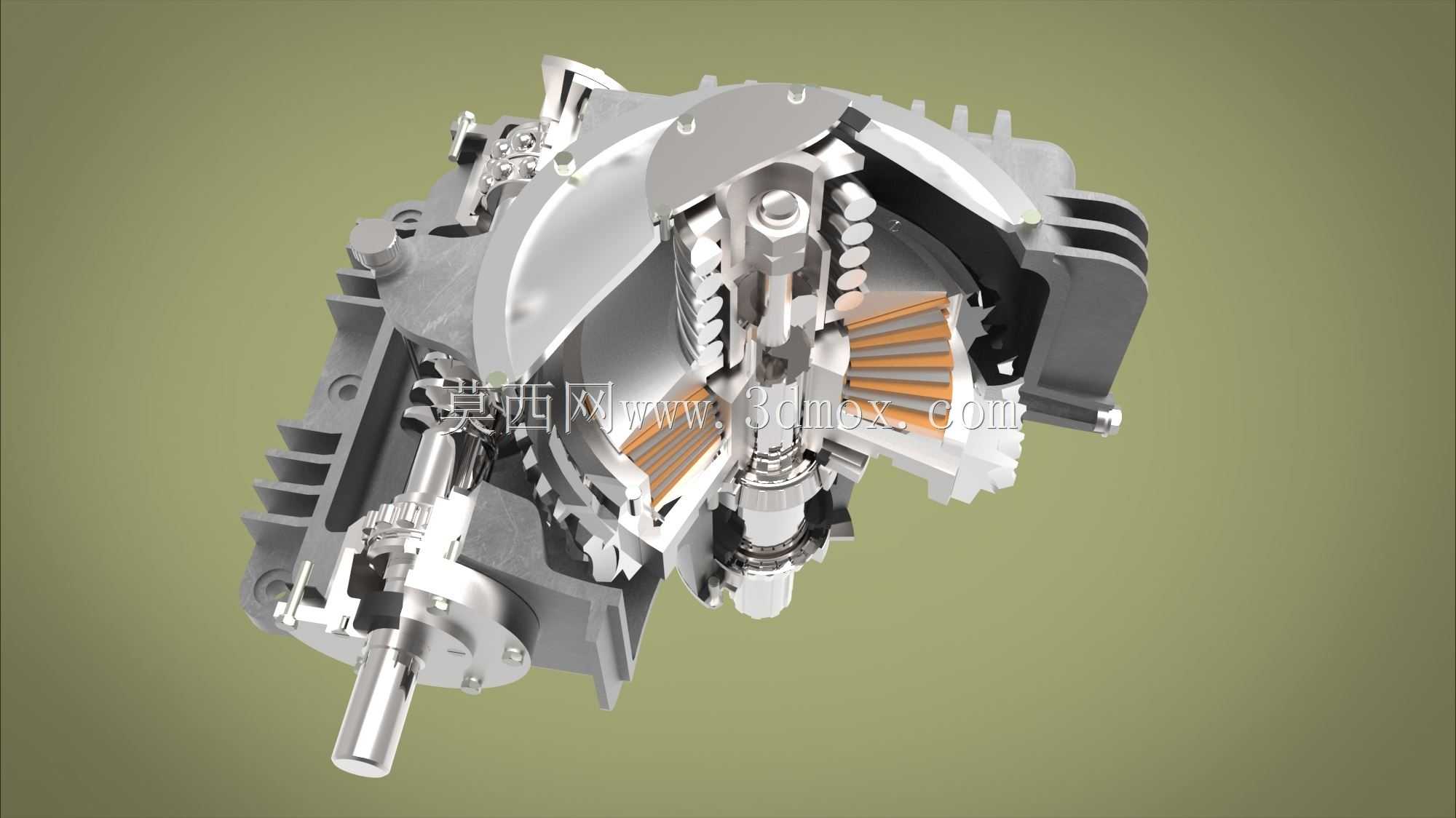

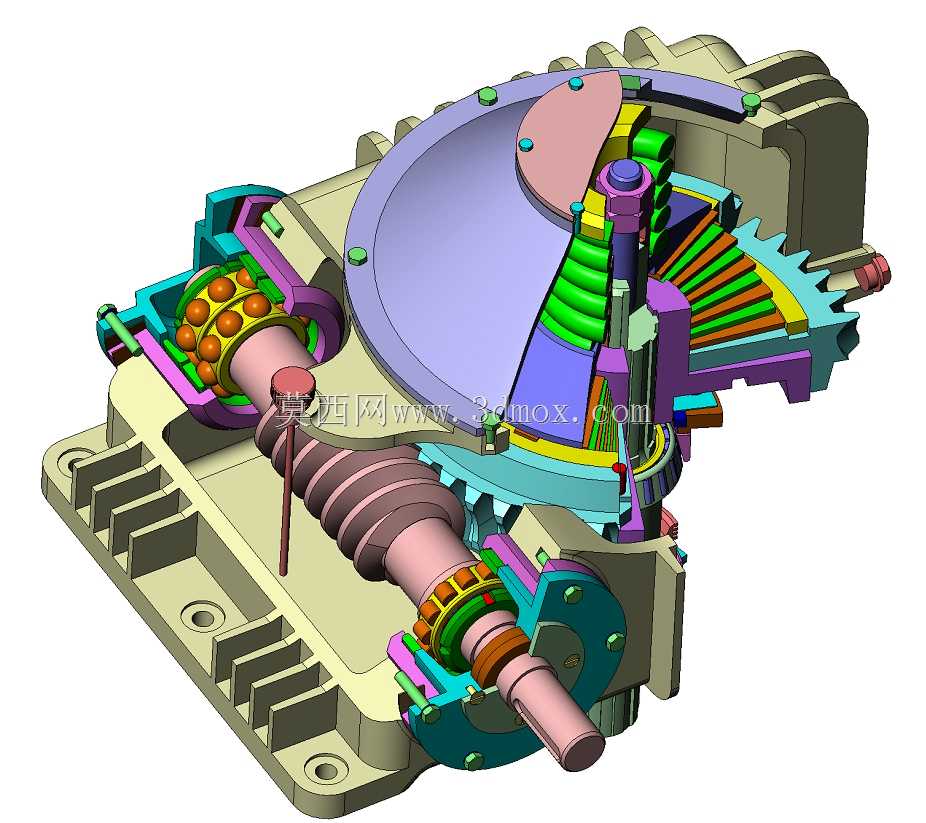

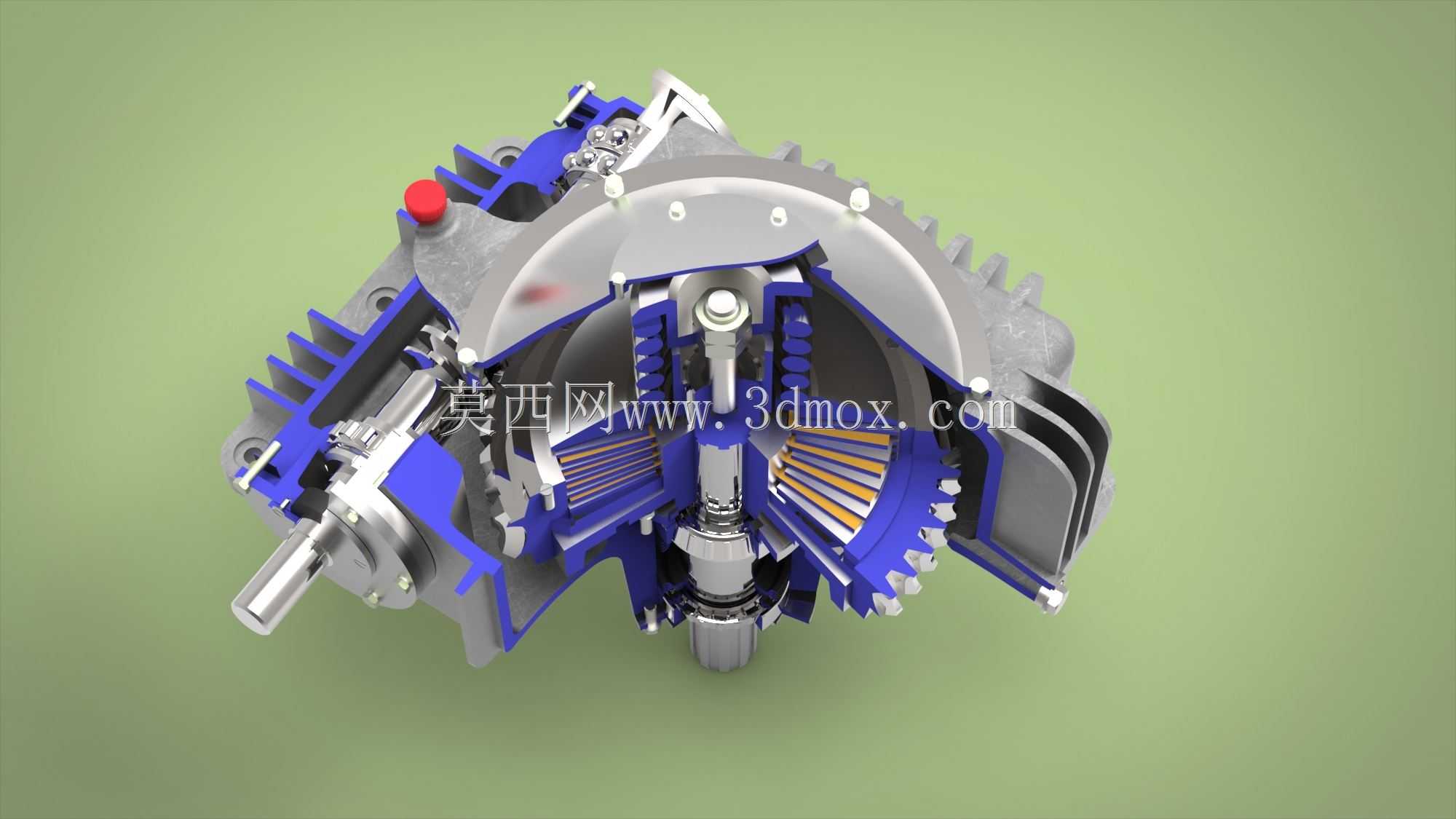

这款集成安全离合器的蜗轮传动结构，主要面向中低速重载的工业传动场景，常见于自动化生产线输送单元、小型物料提升设备、包装机械主传动系统以及轻工纺织设备的动力传递环节，能够在常规工况下稳定传递扭矩，同时在负载超出额定阈值时快速触发离合保护，避免后端执行机构、驱动电机因过载堵转出现齿面崩裂、轴系变形甚至电机烧毁的故障。从实际用途来看，它并非单一的蜗轮减速部件，而是将过载保护功能直接集成在蜗轮传动副内部，省去了传统传动链路中额外加装过载保护器的安装空间，让整套传动结构更加紧凑，非常适合安装空间受限的中小型设备使用。在功能特性上，该结构通过内置的弹性压紧组件与摩擦传力结构实现动力的通断控制：正常负载下，弹性组件将摩擦传力面紧密压合，蜗杆输入的动力通过蜗轮齿圈、摩擦传力副传递到输出轴，实现设定速比的减速增扭；当输出端负载超过预设的安全扭矩值时，摩擦面之间会产生相对滑转，切断动力的持续传递，此时输入端的蜗杆仍可空转，不会将冲击载荷传递到后端结构，待过载故障排除后，无需更换任何零件即可自动恢复动力传递，大幅降低设备的停机维护成本。设计思路上，这款结构优先考虑了传动可靠性与维护便捷性的平衡：蜗轮齿圈采用耐磨的铜合金材质适配钢制蜗杆，降低长期啮合的磨损速率；离合组件的弹性预紧力可通过端盖的调节结构进行微调，能够适配不同额定扭矩的使用需求；整体采用剖分式壳体设计，日常检查离合组件状态、补充润滑脂时无需完全拆解整套传动结构，大幅降低日常运维的操作难度。从安装边界来看，该结构的输入轴与输出轴呈垂直交错布置，输入轴端预留了标准的联轴器安装轴径与键槽，可直接匹配常规的伺服电机、异步电机输出端；输出轴端设置了适配标准链轮、同步带轮的安装位，壳体周边的安装孔位按照通用传动部件的安装尺寸设计，可直接替换同规格的普通蜗轮减速器，无需对设备的安装机架做额外改造；整体外形的径向与轴向尺寸经过优化，在容纳离合组件的前提下尽可能压缩了结构体积，不会给设备的整体布局带来额外的空间负担，能够适配多数中小型工业设备的传动安装需求。
